RectMask2D裁剪Canvas無效問題-有解無憂

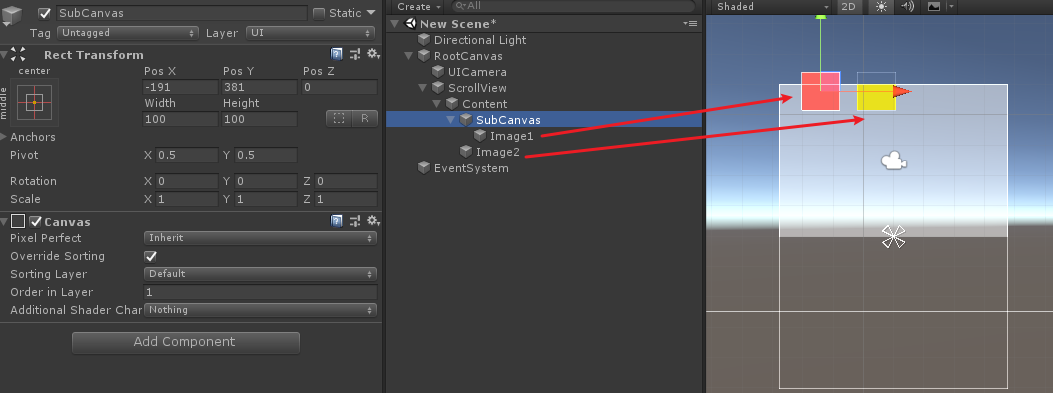

類似下面這樣的層級結構，白色區域為ScrollView可見區域，RectMask2D添加在ScrollView上，

可以看到Canvas下的Image1沒被裁剪掉，不在Canvas下的Image2裁剪掉了，

【原因分析】

RectMask2D內部有一個裁剪物件串列，只有在這個串列中的物件才會被裁剪，這邊就是Image1沒被添加到這個串列中造成的，

ugui的實作邏輯就是，如果MaskableGraphic物件和RectMask2D層級間，如果出現了Canvas，那這個物件就不會添加進去，

具體的實作可以查看：MaskableGraphic.UpdateClipParent，在這個函式中確定被哪個RectMask2D裁剪(添加到它的裁剪物件串列中)

【解決思路】

添加一個代理類，這個類物件會被添加到RectMask2D的裁剪物件串列中，然后在收到裁剪呼叫的時候，我們把呼叫轉發到Image1去，

 1 [DisallowMultipleComponent]
 2 public class ClipProxy : MaskableGraphic
 3 {
 4     //手動設定轉發給哪幾個MaskableGraphic, 如果不指定將獲取所有子孫上的MaskableGraphic組件
 5     [SerializeField] private MaskableGraphic[] _manualMaskables;
 6     private List<MaskableGraphic> _maskableList;
 7
 8     public class ClippableEvent : UnityEvent<Rect, bool> {}
 9
10     private ClippableEvent _OnCull = new ClippableEvent();
11     public ClippableEvent onCull
12     {
13         get { return _OnCull; }
14         set { _OnCull = value; }
15     }
16
17     private ClippableEvent _OnSetClipRect = new ClippableEvent();
18     public ClippableEvent onSetClipRect
19     {
20         get { return _OnSetClipRect; }
21         set { _OnSetClipRect = value; }
22     }
23
24     #region Empty4Raycast的功能
25
26     protected ClipProxy()
27     {
28         useLegacyMeshGeneration = false;
29     }
30     protected override void OnPopulateMesh(VertexHelper toFill)
31     {
32         toFill.Clear();
33     }
34
35     #endregion
36
37
38     protected override void Awake()
39     {
40         base.Awake();
41
42         if (null == _manualMaskables || 0 == _manualMaskables.Length)
43         {
44             _maskableList = new List<MaskableGraphic>();
45             GetComponentsInChildren(false, _maskableList);
46         }
47         else
48         {
49             _maskableList = new List<MaskableGraphic>(_manualMaskables);
50         }
51     }
52
53     public override void Cull(Rect clipRect, bool validRect)
54     {
55         base.Cull(clipRect, validRect);
56         if (null != _maskableList)
57         {
58             for (var j = 0; j < _maskableList.Count; ++j)
59             {
60                 var maskable = _maskableList[j];
61                 if (null != maskable & maskable != this)
62                     maskable.Cull(clipRect, validRect);
63             }
64         }
65     }
66
67     public override void SetClipRect(Rect value, bool validRect)
68     {
69         base.SetClipRect(value, validRect);
70         if (null != _maskableList)
71         {
72             for (var j = 0; j < _maskableList.Count; ++j)
73             {
74                 var maskable = _maskableList[j];
75                 if (null != maskable && maskable != this)
76                     maskable.SetClipRect(value, validRect);
77             }
78         }
79     }
80
81 }

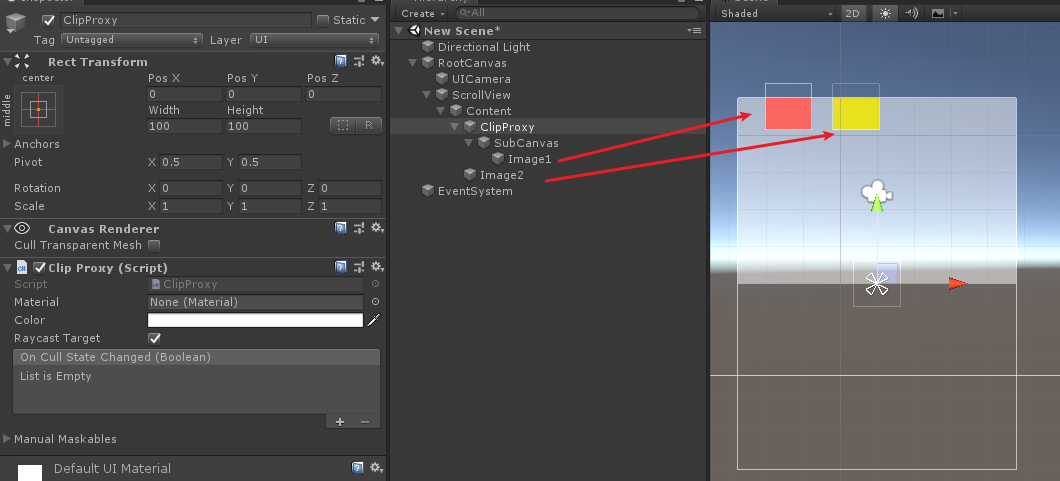

最終效果：

【關于IClippable介面】

void Cull(Rect clipRect, bool validRect)

void SetClipRect(Rect value, bool validRect)

這兩個函式的引數類似，可能容易產生混淆，

Cull用于檢測是否要把自己從渲染中剔除的，比如：可以在這邊判斷是否不在ScrollView的可見區域內，不在時可以從渲染中剔除，一定程度上提高渲染性能，

SetClipRect用于設定自己的裁剪區域，比如裁剪區域變大時，重新調整裁剪區域，或者裁剪區域沒了，關掉裁剪區域，
