IPSec的兩種模式

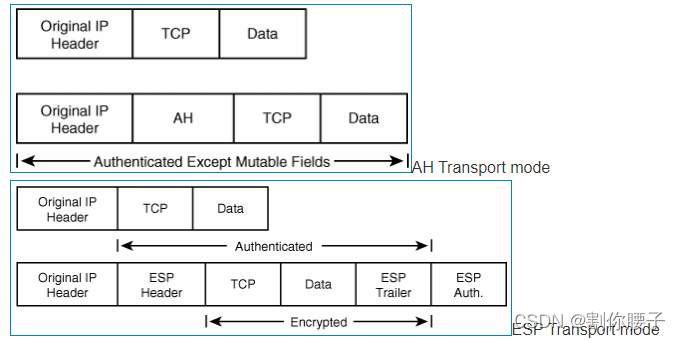

傳輸模式：傳輸模式只保護源IP頭部后的資料，在原始 IP 頭和 payload 間插入 IPSec 頭部（ESP 或 AH）適用于加密點與傳輸點在同一網路中，用于主機與主機之間

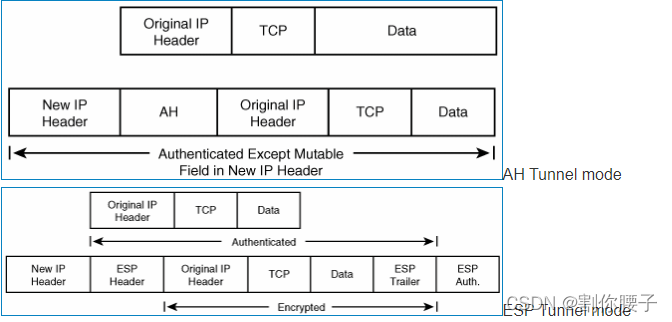

隧道模式：隧道模式在IPSec頭部前封裝一個新的IP頭部，來保護所有資料，可用于加密點與傳輸點不在同一網路中
由于隧道模式封裝了新的IP頭部，資料由esp或者ah進行保護，這時就像加密點與加密點間發送普通資料 這樣并且可以隱藏主機和拓撲，傳輸模式的源和目的 IP 地址以及所有的 IP 包頭都是不加密發送的
當傳輸點在加密點后面時（傳輸點為內網pc）當經過加密點（出口設備）源IP會被nat掉，這時使用傳輸模式會出現認證不成功因為傳輸模式是只識別原 IP 的，這樣就會被直接丟棄掉

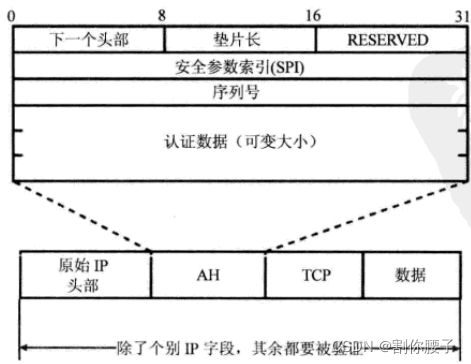

AH：不加密，不支持nat-t 很少使用，因為ah的認證范圍為整個資料包，當我VPN設備經過nat設備時我的IP頭部就會被nat掉，就會導致認證不成功，
ESP：除了IP頭部驗證所有
NAT-T
當我們的VPN設備經過nat設備時會出現源地址被nat，導致認證不成功，
當我們使用ah時，因為認證范圍包括了IP頭部，就會出現認證不成功
使用esp時，僅轉換了源地址未轉換埠的話認證還是可以成功的，但僅限于源地址轉換，當使用pat時，由于我們esp的埠號是加密的，所以不能進行轉換
這時出現了nat-t技術
開啟nat-t功能后在ike-sa階段會協商是否需要啟用nat-t，就會在IP頭部與esp頭部中插入一個udp的4500埠
IPSEC網關如何知道自己是否支持NAT-T
決定雙方是否支持NAT-T和判斷peers之間是否有NAT存在的任務在IKEv1的第一階段完成，NAT-T能力探測使用IKEv1第一階段1-2個包交換來實作，雙方互相交換NAT-T的Vendor ID來表示本段是否支持NAT-T，
IPSEC網關如何判定經過NAT的設備
為了決定Peers之間是否有NAT存在，Peer會發送一個hash負載（源目IP和埠計算），如果雙方計算的hash和接受的hash值匹配，那么Peers之間就沒有NAT存在（就采用ESP封裝），如果hash值不同，那么Peers就需要使用NAT-T技術封裝穿越NAT，
hash負載也叫作NAT-D負載，在主模式中的3-4個包發送，在野蠻模式的2-3個包中發送，
IKEV1通過3-4個包的NAT-D引數來判定
通過源IP源埠, 目的IP 目的埠算HASH值
如果HASH值相同，說明沒有經過NAT，如果HASH值不等，說明經過了NAT
什么時候添加UDP的埠
如果確定了經過nat，就在IKEV1的通過5 6的時候，增加 UDP 4500埠
