突出顯示ggplot圖上的資料差距

我有時間序列（日期時間、實體、值）和值中的一些 NA。如果所有實體的值 - 同一日期時間的 NA，則意味著資料收集存在差距。我需要強調那個時期。

我的示例腳本和資料：

library(tidyr)
library(ggplot2)


example.data1 <- data.frame( Instance = rep("A",11),
                            datetime = seq.POSIXt(as.POSIXct("2020-12-26 10:00:00"), as.POSIXct("2020-12-26 10:00:00")   15*10, "15 sec"),
                            Value = c(0,1,2,3,4,5,6,NA,NA,9,10)
)

example.data2 <- data.frame( Instance = rep("B",11),
                             datetime = seq.POSIXt(as.POSIXct("2020-12-26 10:00:00"), as.POSIXct("2020-12-26 10:00:00")   15*10, "15 sec"),
                             Value = c(1,2,NA,4,5,6,7,NA,NA,10,11)
)

example.data3 <- data.frame( Instance = rep("C",11),
                             datetime = seq.POSIXt(as.POSIXct("2020-12-26 10:00:00"), as.POSIXct("2020-12-26 10:00:00")   15*10, "15 sec"),
                             Value = c(2,3,4,5,NA,7,8,NA,NA,11,12)
)

example.data <- bind_rows(example.data1, example.data2, example.data3)

ggplot (data = example.data, aes(x=datetime,y=Value, color = Instance))
    geom_line(size = 1.2)
    theme_bw()

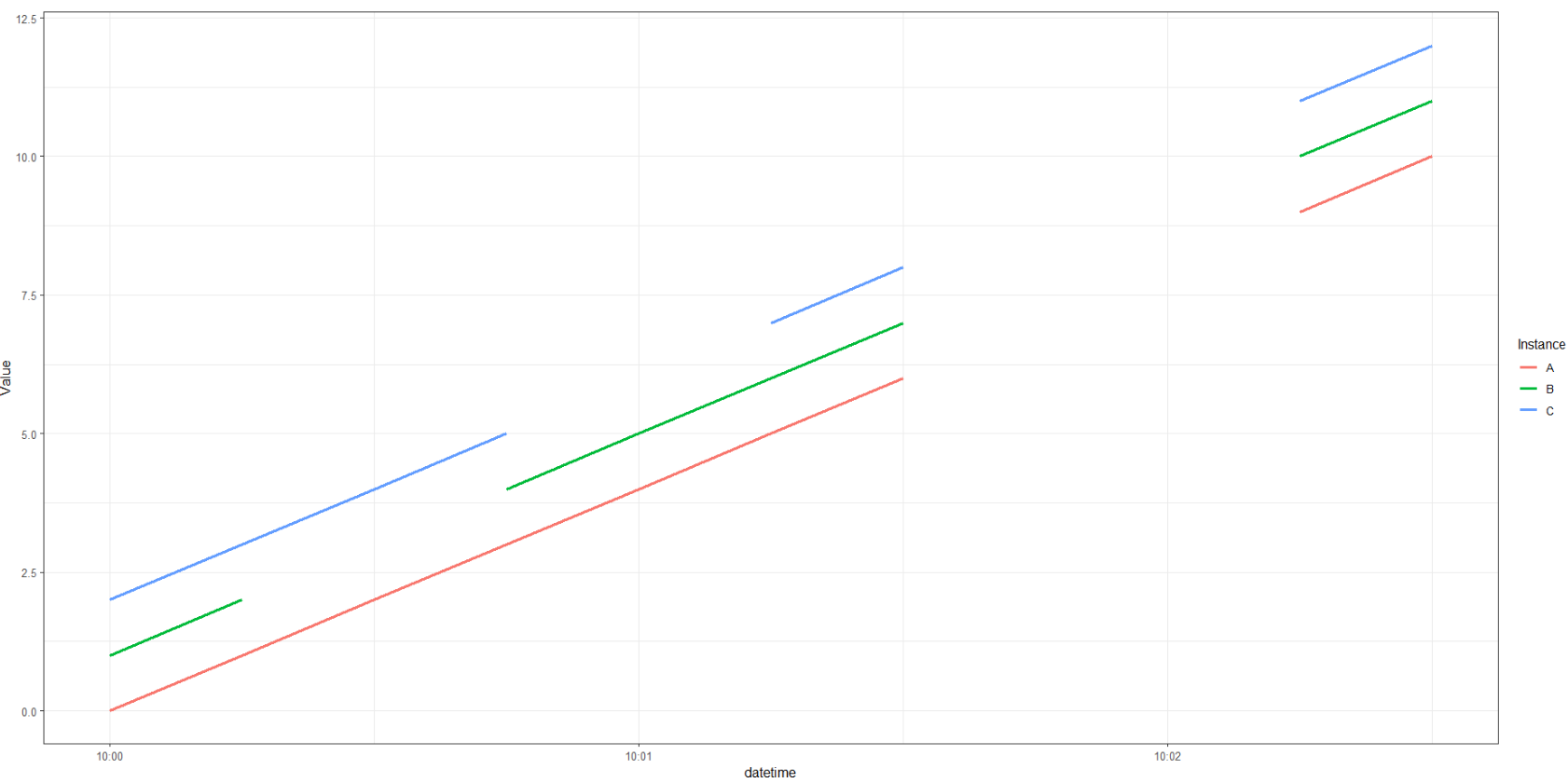

我的結果圖片：

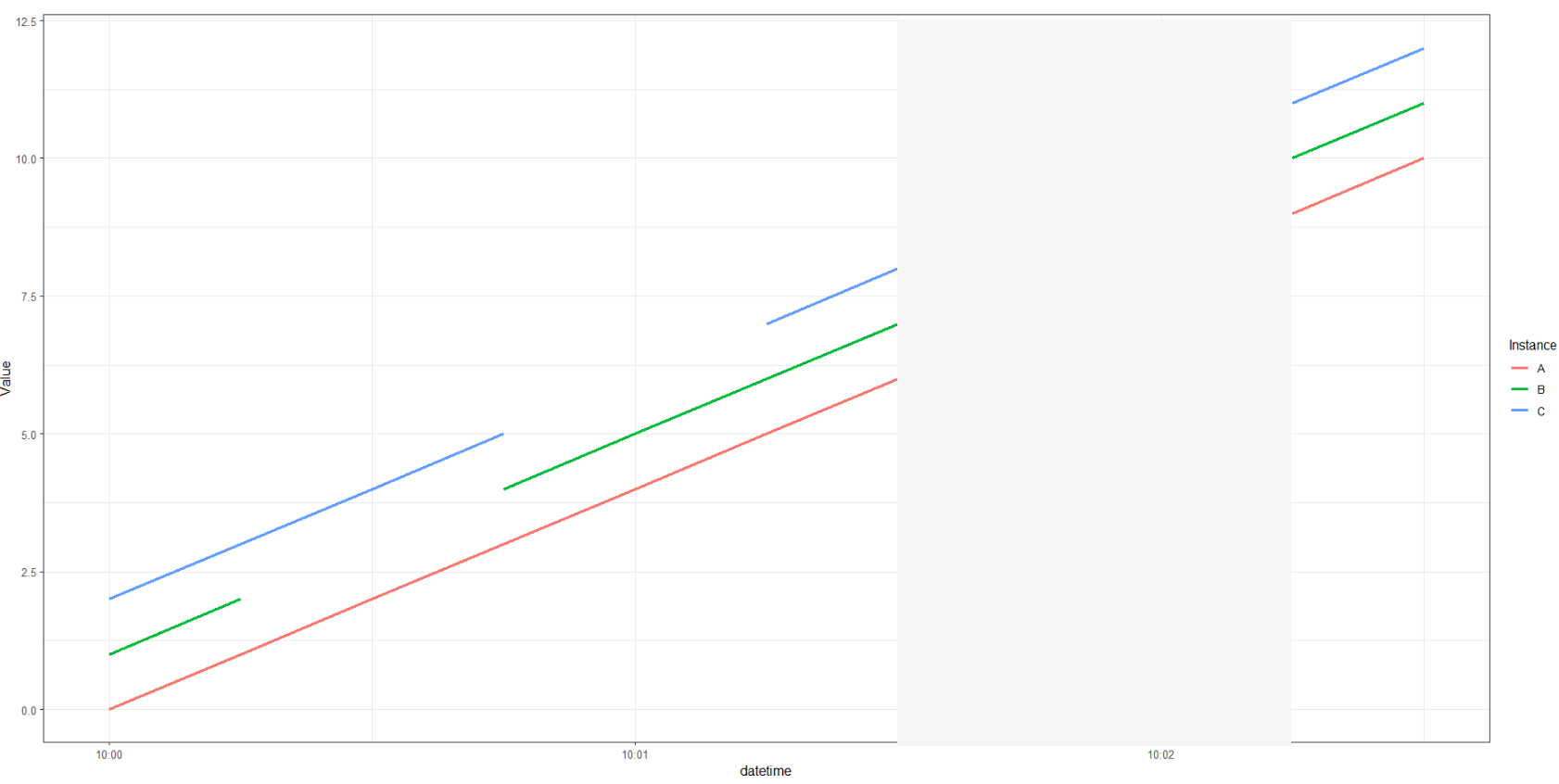

我真正需要的是：

如何達到那個？

更新。

代碼是下面的答案無法正常作業。看那個：

example.data.gap <- example.data %>%
    group_by(datetime) %>%
    summarise(is_gap = all(is.na(Value))) %>%
    # Start and End
    mutate(xmin = lag(datetime), xmax = lead(datetime)) %>%
    filter(is_gap)

結果是 2 個重疊間隔而不是 1 個：

# A tibble: 2 x 4
  datetime            is_gap xmin                xmax
  <dttm>              <lgl>  <dttm>              <dttm>
1 2020-12-26 10:01:45 TRUE   2020-12-26 10:01:30 2020-12-26 10:02:00
2 2020-12-26 10:02:00 TRUE   2020-12-26 10:01:45 2020-12-26 10:02:15

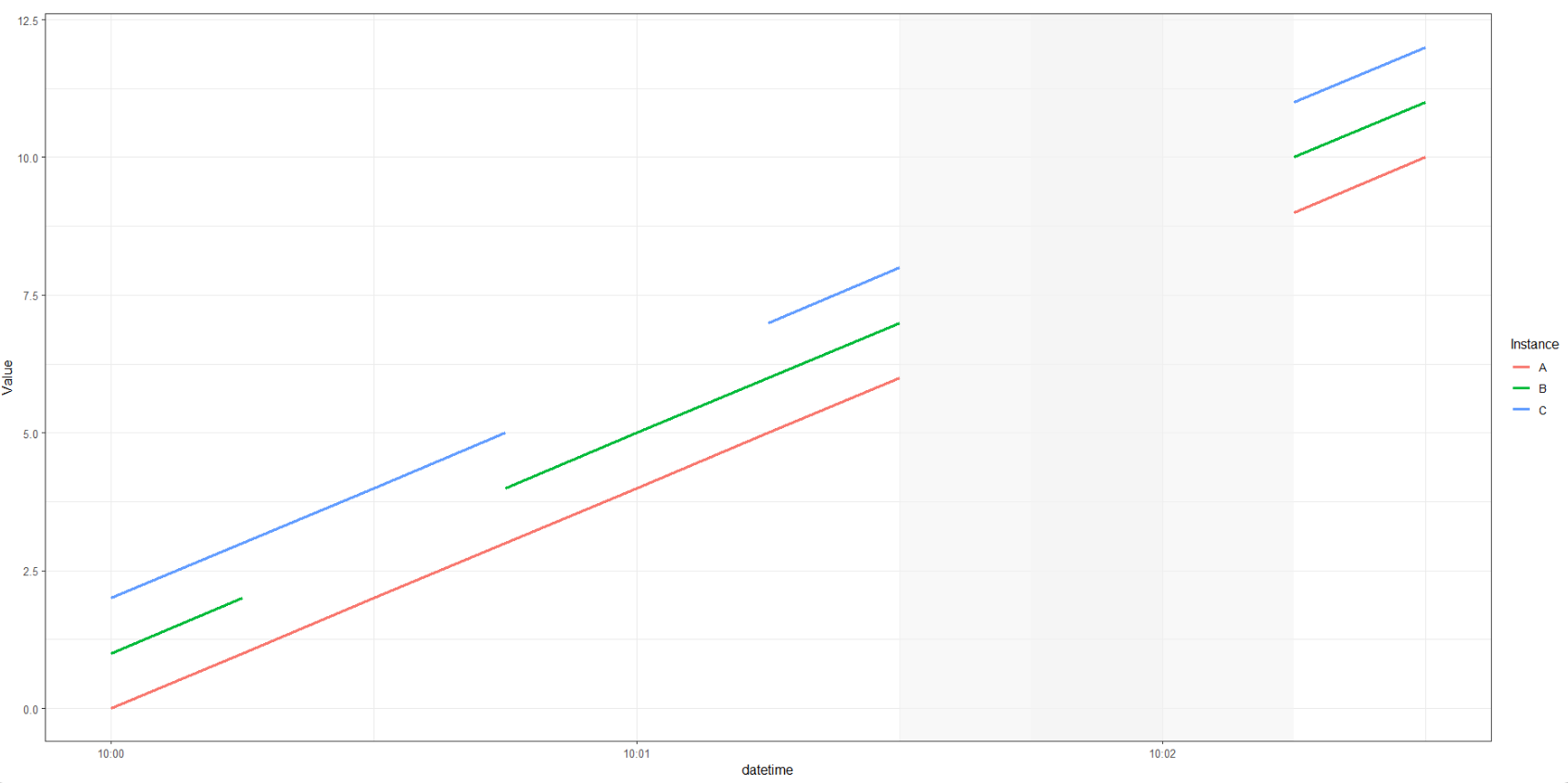

圖片 - 如果我們使用 alpha，我們可以看到重疊：

ggplot(data = example.data, aes(x = datetime, y = Value, color = Instance))
    geom_line(size = 1.2)
    geom_rect(data = example.data.gap, aes(xmin = xmin, xmax = xmax, ymin = -Inf, ymax = Inf), fill = "grey95", alpha = 0.5, inherit.aes = FALSE)
    theme_bw()

uj5u.com熱心網友回復：

輕微修改：

example.data.gap <- example.data %>%
  group_by(datetime) %>%
  summarise(is_gap = all(is.na(Value)), .groups = "drop") %>%
  mutate(
    grp = data.table::rleid(is_gap),
    prevtime = lag(datetime),
    nexttime = lead(datetime)
  ) %>%
  filter(is_gap) %>%
  group_by(grp) %>%
  summarize(xmin = min(prevtime), xmax = max(nexttime), .groups = "drop")

ggplot(data = example.data, aes(x = datetime, y = Value, color = Instance))
  geom_line(size = 1.2)
  geom_rect(data = example.data.gap, aes(xmin = xmin, xmax = xmax, ymin = -Inf, ymax = Inf), fill = "grey95", alpha = 0.5, inherit.aes = FALSE)
  theme_bw()

如果您還沒有data.table安裝，可以直接替換rleid（只有一個向量，不像 那樣可擴展data.table::rleid）是：

my_rleid <- function(x) { r <- rle(x)$lengths; rep(seq_along(r), times = r); }

uj5u.com熱心網友回復：

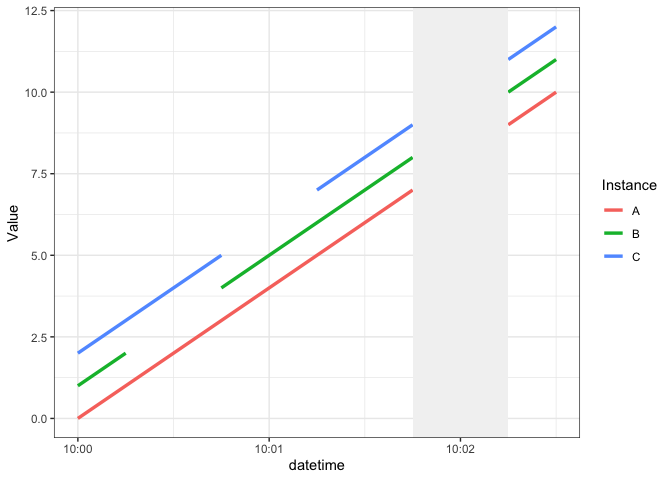

一種選擇是創建一個僅包含間隙以及間隙的開始和結束的資料框，并用于geom_rect“突出顯示”間隙：

library(dplyr)
library(ggplot2)

example.data <- bind_rows(example.data1, example.data2, example.data3)

example.data.gap <- example.data %>%
  group_by(datetime) %>%
  summarise(is_gap = all(is.na(Value))) %>%
  # Start and End
  mutate(xmin = lag(datetime), xmax = lead(datetime)) %>%
  filter(is_gap)

ggplot(data = example.data, aes(x = datetime, y = Value, color = Instance))
  geom_line(size = 1.2)
  geom_rect(data = example.data.gap, aes(xmin = xmin, xmax = xmax, ymin = -Inf, ymax = Inf), fill = "grey95", inherit.aes = FALSE)
  theme_bw()

uj5u.com熱心網友回復：

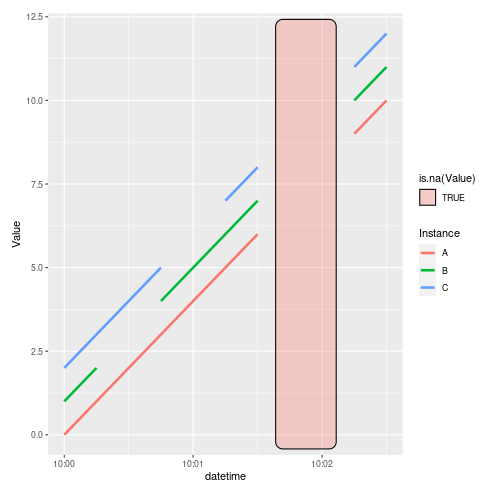

基于 Stefan 的想法，但ggforce::geom_mark_rect改為使用

你可以玩弄寬度，但我有點喜歡它不會填滿整個間隙

example.data.gap <- example.data %>%
  group_by(datetime) %>%
  filter(all(is.na(Value)))

ylims<- range(example.data$Value, na.rm = TRUE)

ggplot(data = example.data, aes(x = datetime, y = Value))
  geom_line(size = 1.2, aes(color = Instance))
  ggforce::geom_mark_rect(data = example.data.gap, aes(x = datetime, fill = is.na(Value),
                          y = seq(ylims[1], ylims[2], length = nrow(example.data.gap))))
