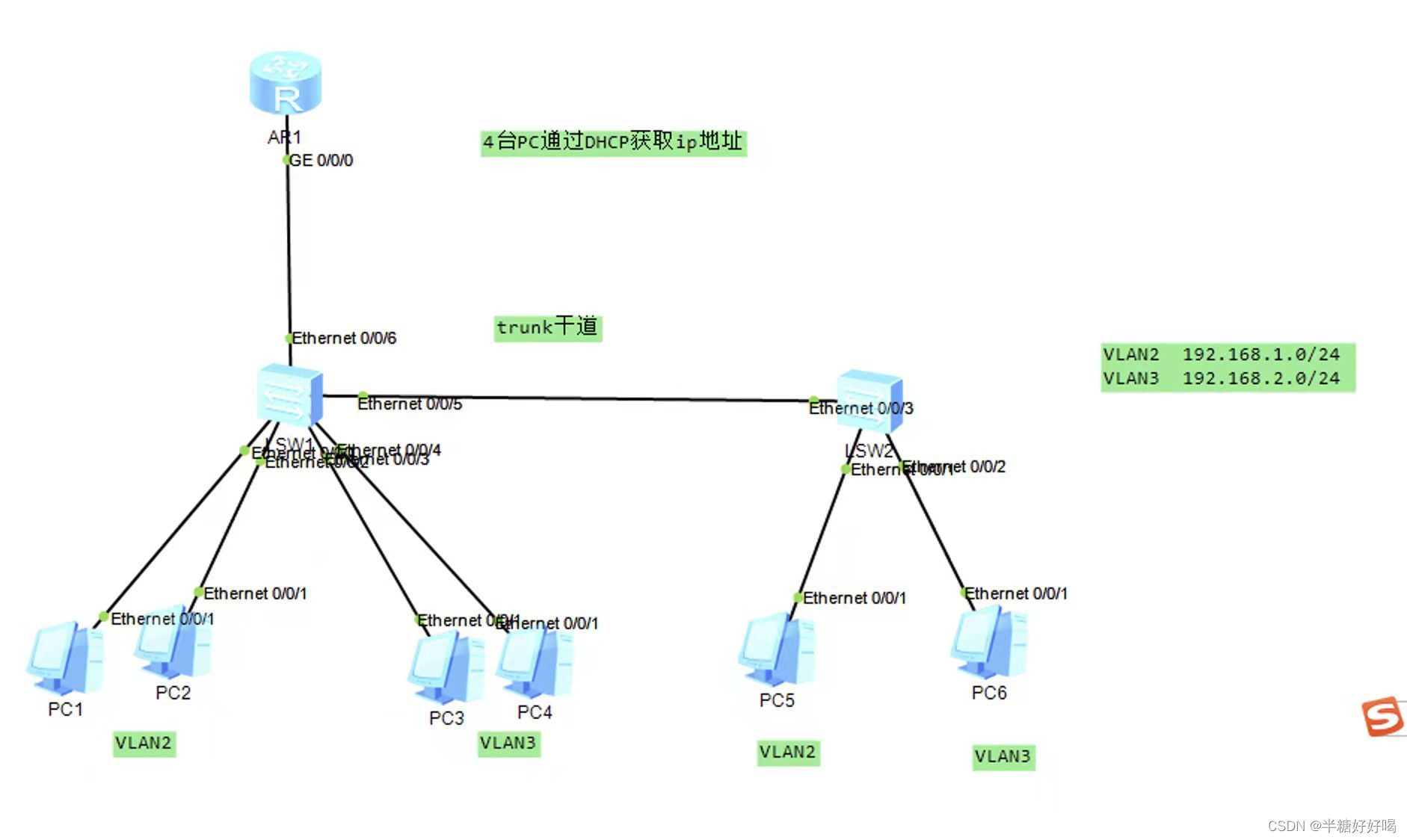

規劃如圖
第一步
按照如圖所示放置交換機、電腦、路由器并打開連接
第二步 配置交換機
創建vlan將pc1與pc2劃分到一個vlan下，具體命令如下
interface Eth0/0/1
port link-type access 這一步是為了修改介面接入模式的
port default vlan 2 定義該介面所在vlan
也可以通過批量介面劃分來劃分vlan，具體命令為
port-group group-member Ethernet 0/0/3 to Ethernet 0/0/4
port link-type access
port default vlan 3
參照上述命令，配置交換機vlan
第三步 trunk干道設定
由于lsw1上的g0/0/5介面所在的線默認情況下為vlan1流量的轉發，需要自己手動設定使他變為干道，可承載所有vlan流量的轉發，具體命令為
nterface Eth0/0/5 進入該介面
port link-type trunk 更改模式
port trunk allow-pass vlan 2 to 3 定義介面通過流量
由圖可知，圖中lsw1的e0/0/5口和e0/0/6口以及lsw2的e0/0/3口需要設定為trunk干道模式
第四步 設定路由子介面
需要在路由器上的g0/0/0口設定倆個虛擬介面以作為倆個vlan的網關，具體命令為
interface g0/0/0.1 進入虛擬介面
dot1q termination vid 2 識別vlan
ip address 192.168.1.254 24 配置ip地址
arp broadcast enable
第五步 DHCP動態主機配置協議，分發管理ip地址
由于電腦并未手動配置ip，則需要通過DHCP服務來分發管理ip，具體命令如下
dhcp enable 開啟DHCP服務
ip pool a 創建池塘
network 192.168.1.0 mask 255.255.255.0
gateway-list 192.168.1.1 網關ip
dns-list 114.114.114.114
interface g0/0/0
dhcp select global
之后在每臺pc上開啟DHCP服務，即可達到全網可達，同時邏輯劃分了廣播域
