Flash地址空間的資料讀取—

在嵌入式應用開發中，經常會遇到掉電后還要保存的資訊，這些資訊通常只能保存在外部的一些存盤芯片中，如外部flash,外部EEPROM, 其實這些資訊同樣可以保存在STM32自帶的內部flash中

文章目錄

- 一、STM32 的內部 FLASH 簡介
- 二、工程驗證
- 三、小結
- 四、參考鏈接

一、STM32 的內部 FLASH 簡介

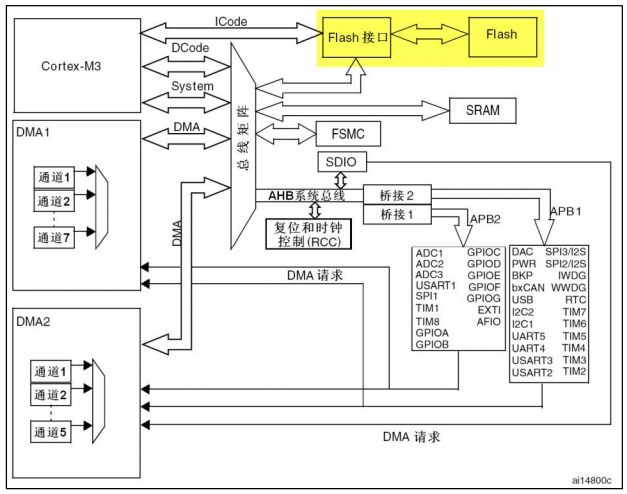

在 STM32 芯片內部有一個 FLASH 存盤器，它主要用于存盤代碼，我們在電腦上撰寫好應用程式后，使用下載器把編譯后的代碼檔案燒錄到該內部 FLASH 中，由于 FLASH 存盤器的內容在掉電后不會丟失，芯片重新上電復位后，內核可從內部 FLASH 中加載代碼并運行，

根據用途，STM32 片內的 FLASH 分成兩部分：主存盤塊和資訊塊，
主存盤塊用于存盤程式，我們寫的程式一般存盤在這里；
資訊塊又分成兩部分：系統存盤器、選項位元組，系統存盤器存盤用于存放在系統存盤器自舉模式下的啟動程式（BootLoader），當使用 ISP 方式加載程式時，就是由這個程式執行，這個區域由芯片廠寫入 BootLoader，然后鎖死，用戶是無法改變這個區域的，選項位元組存盤芯片的配置資訊及對主存盤塊的保護資訊，

除了使用外部的工具（如下載器）讀寫內部 FLASH 外，STM32 芯片在運行的時候，也能對自身的內部 FLASH 進行讀寫，因此，若內部 FLASH 存盤了應用程式后還有剩余的空間，我們可以把它像外部 SPI-FLASH 那樣利用起來，存盤一些程式運行時產生的需要掉電保存的資料，

由于訪問內部 FLASH 的速度要比外部的 SPI-FLASH 快得多，所以在緊急狀態下常常會使用內部 FLASH 存盤關鍵記錄；為了防止應用程式被抄襲，有的應用會禁止讀寫內部FLASH 中的內容，或者在第一次運行時計算加密資訊并記錄到某些區域，然后洗掉自身的部分加密代碼，這些應用都涉及到內部 FLASH 的操作，

二、工程驗證

flash工程下載鏈接：https://pan.baidu.com/s/11Tn8TocHT8qithneDyKFIQ
提取碼：pmvn

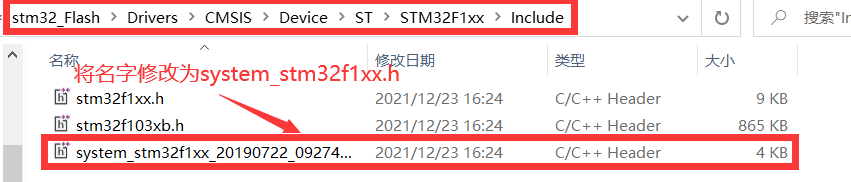

下載完成后打開檔案夾，將路徑stm32_Flash\Drivers\CMSIS\Device\ST\STM32F1xx\Include下的system_stm32f1xx_20190722_092746.h檔案修改為system_stm32f1xx.h，否則后面編譯會報錯

修改好后，打開工程，可以將想要存入Flash中的內容修改為自定義內容

uint8_t FlashTest[] = "Hello!631907030123";

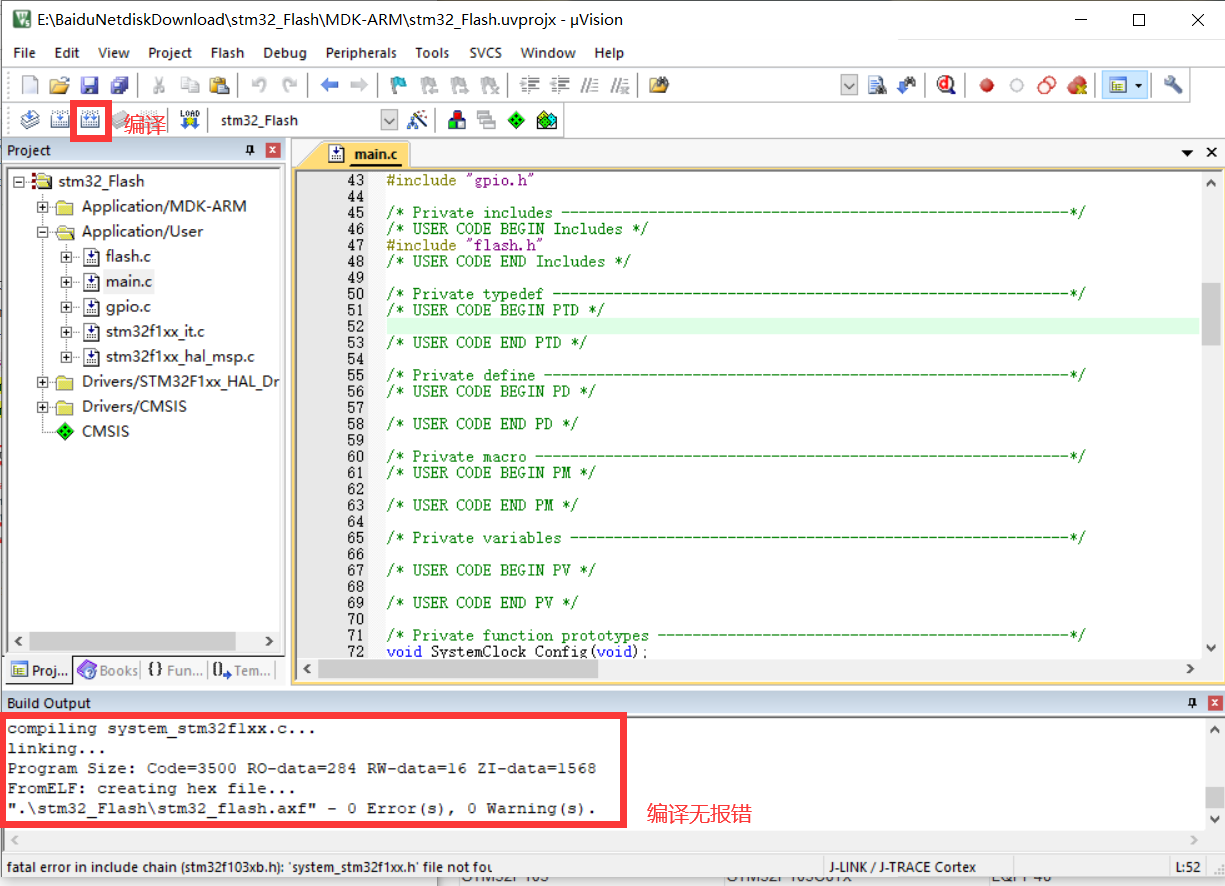

編譯無報錯
進行程式除錯前，先完成配置：
注意：下載的工程代碼除錯用的是硬體 st-link debuger，不是軟體仿真，因此用軟體仿真做，可能情況略有不同（小編這里軟體仿真就沒有出現結果）
點擊Options->Debug->右邊使用硬體ST-Link Debugger

接著點擊S T-Link Debugger右邊的Settings

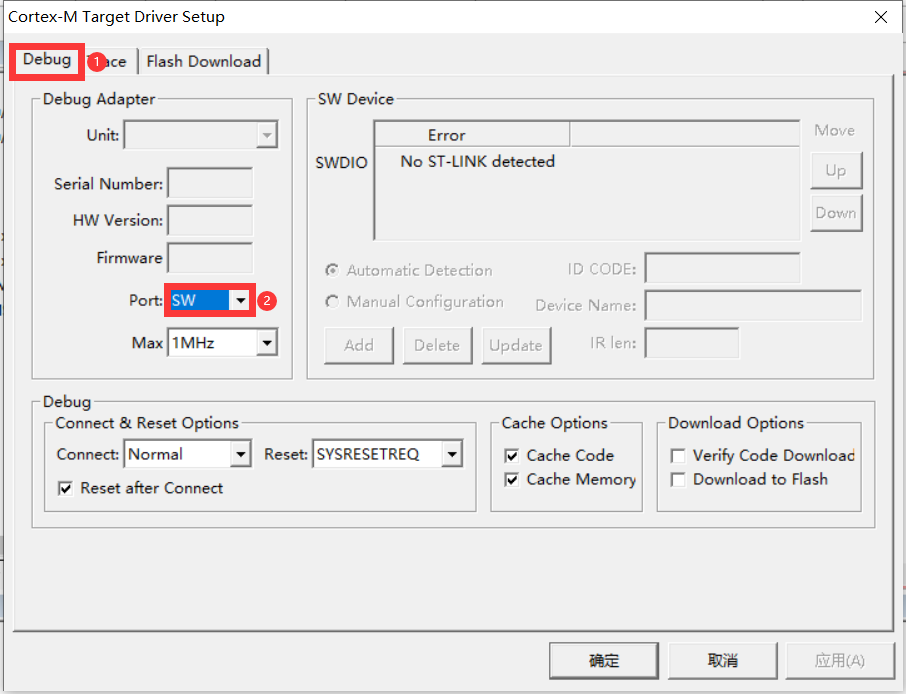

進入到Cortex-M Target Driver Setup的Debug頁面，其中的Port選擇為SW

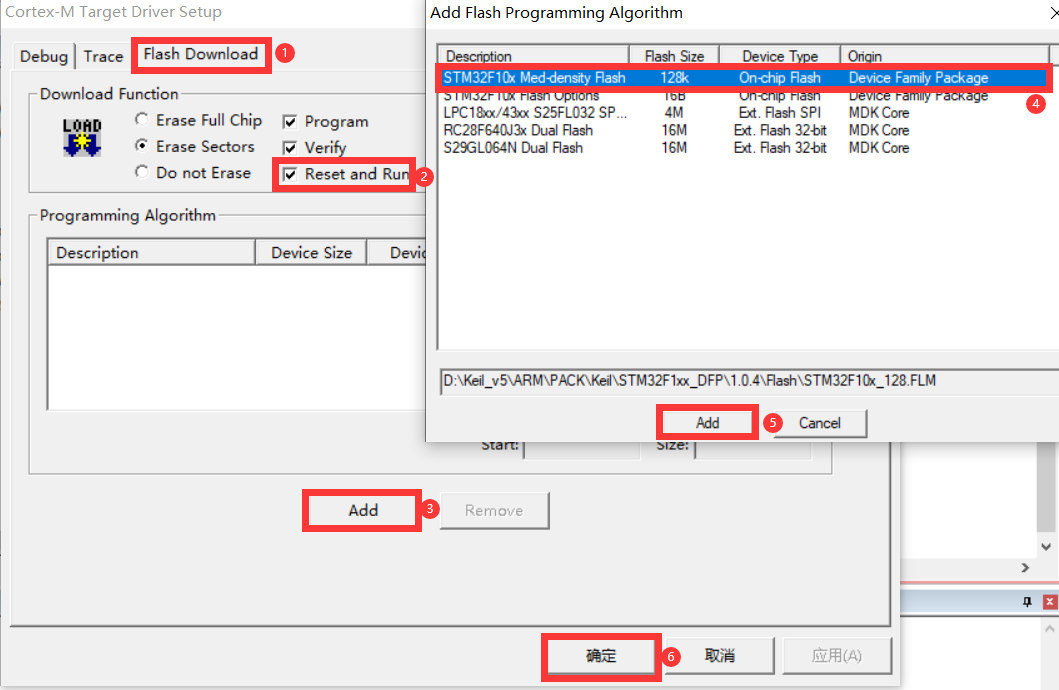

依次點擊Flash Download->勾選Reset and Run->Add->選擇STM32F10x Med-density Flash->Add->確定即可

最后點擊OK完成硬體配置

由于要連接硬體ST-Link，所以要下載一個STLink驅動，不然下載不成功

鏈接：https://pan.baidu.com/s/13k0PVQfg5qAHXBKJ2IZiYA
提取碼：1234

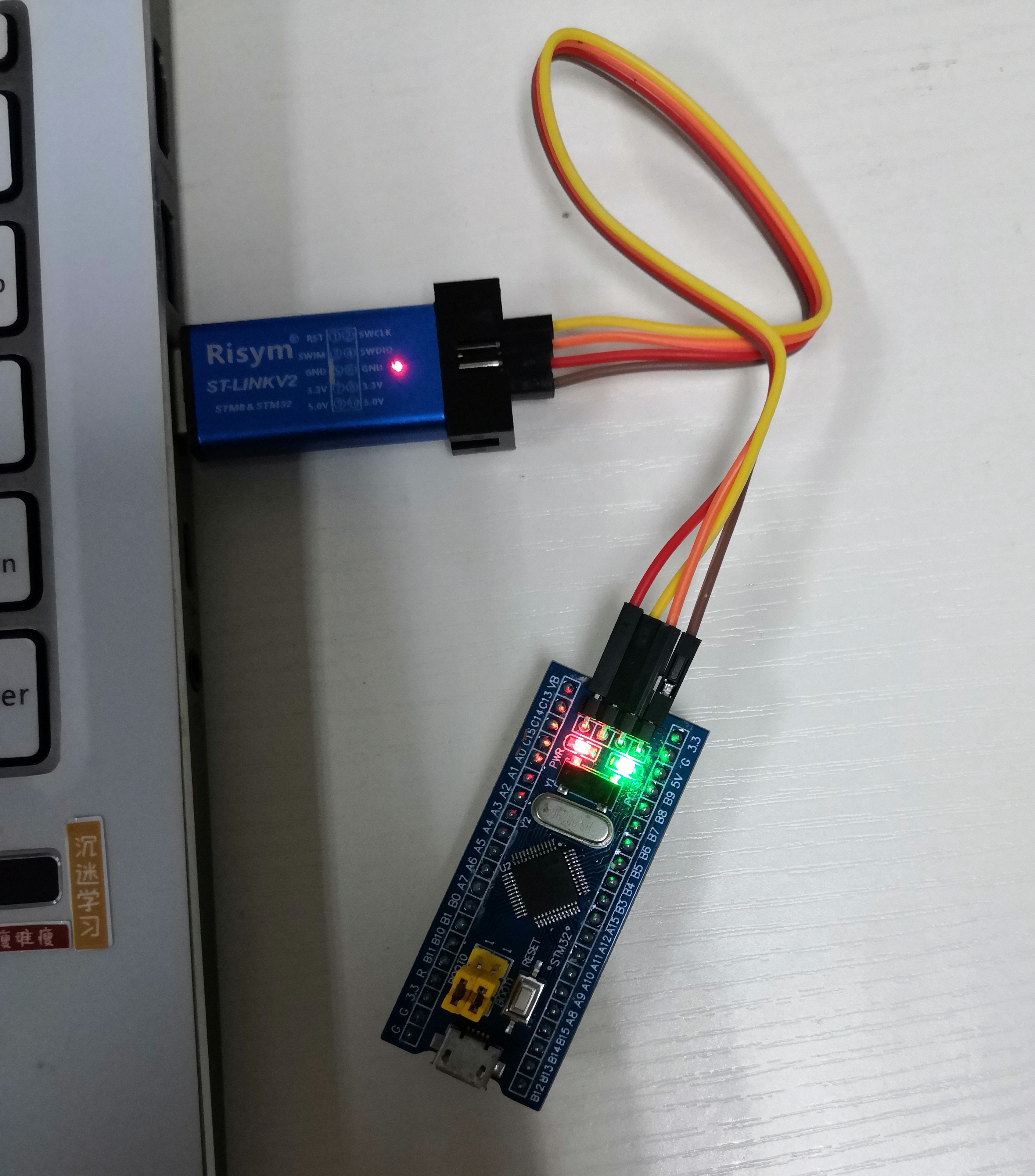

連線如下圖

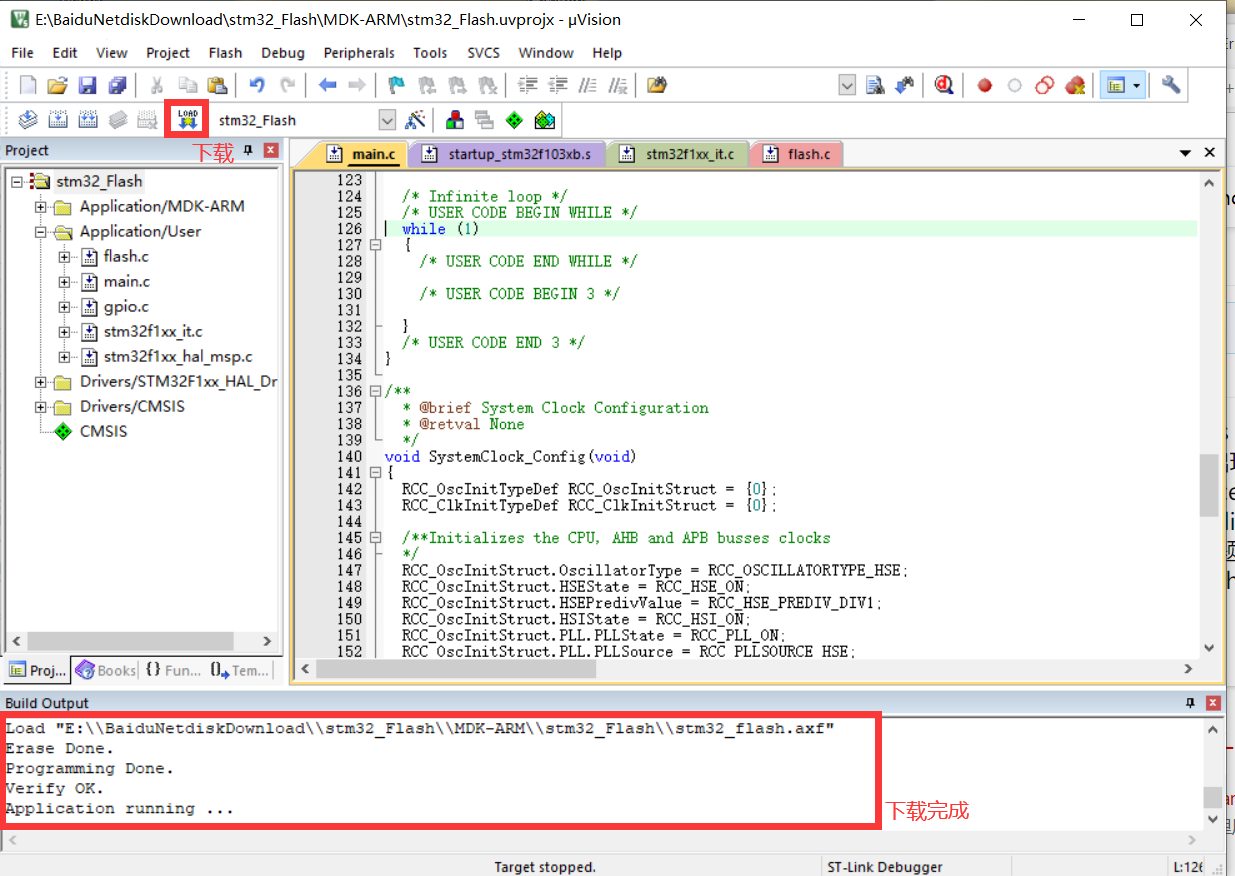

點擊左上角的LOAD按鈕將程式下載到STM32中

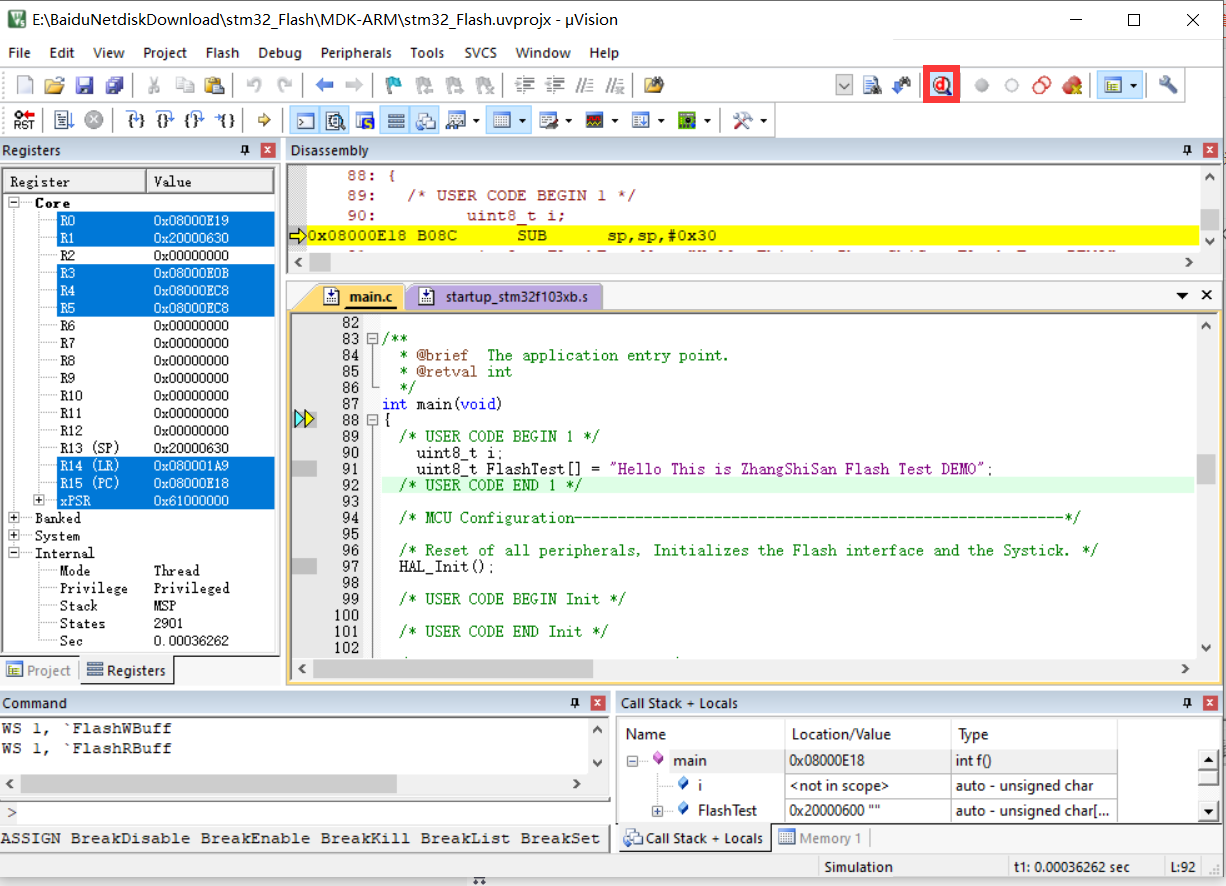

現在點擊dubug按鈕，進入硬體仿真除錯

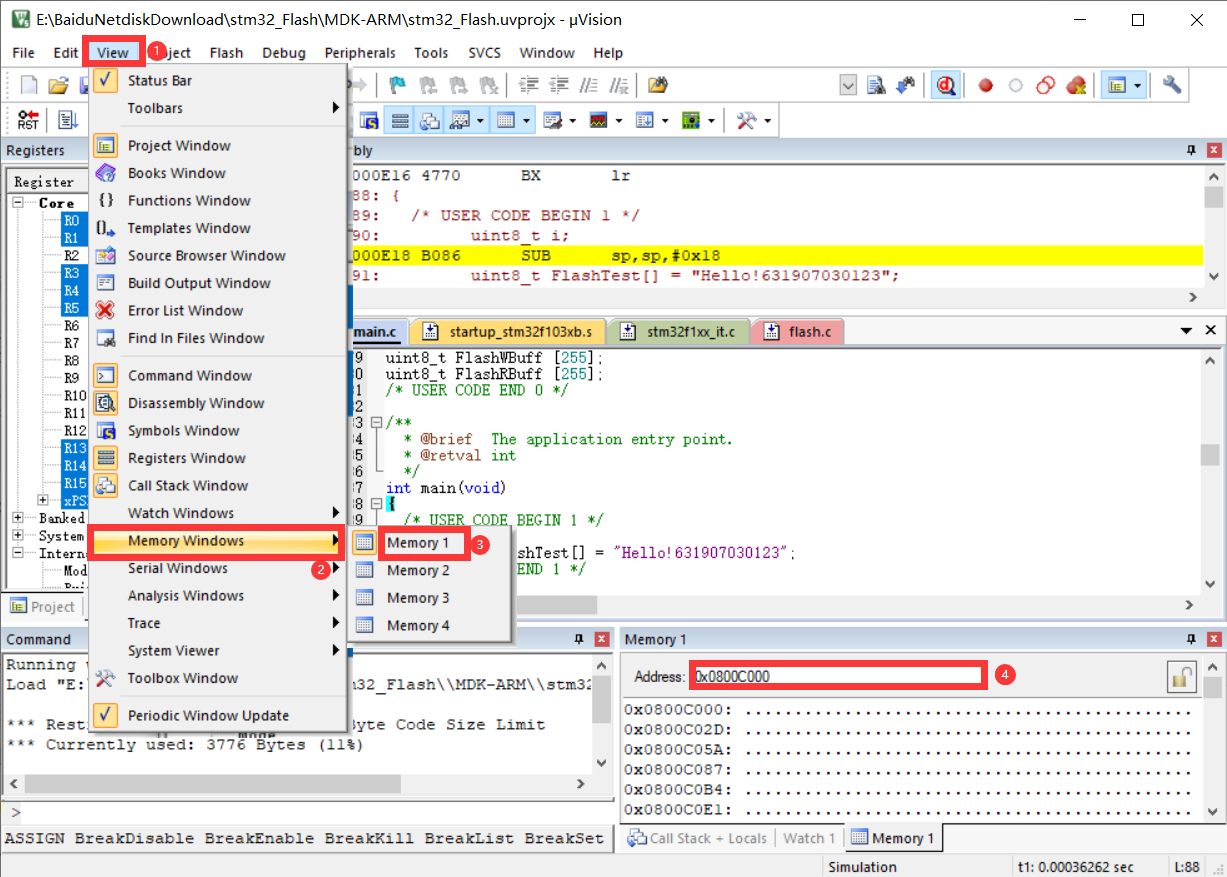

點擊View->memory windows->memory 1打開記憶體觀察視窗，并在地址欄中輸入：0x800C000，觀察將要修改的flash區間區容：

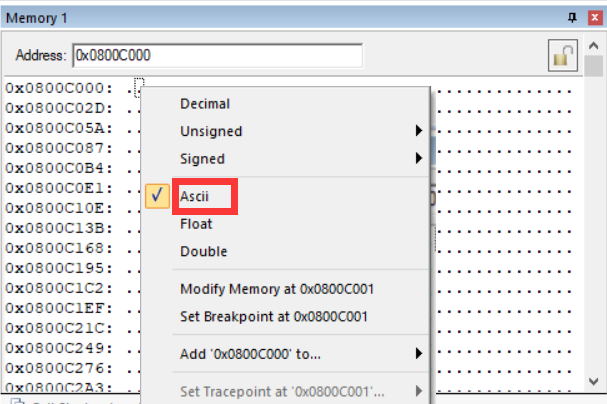

其中點擊某一字符右擊可選擇顯示格式

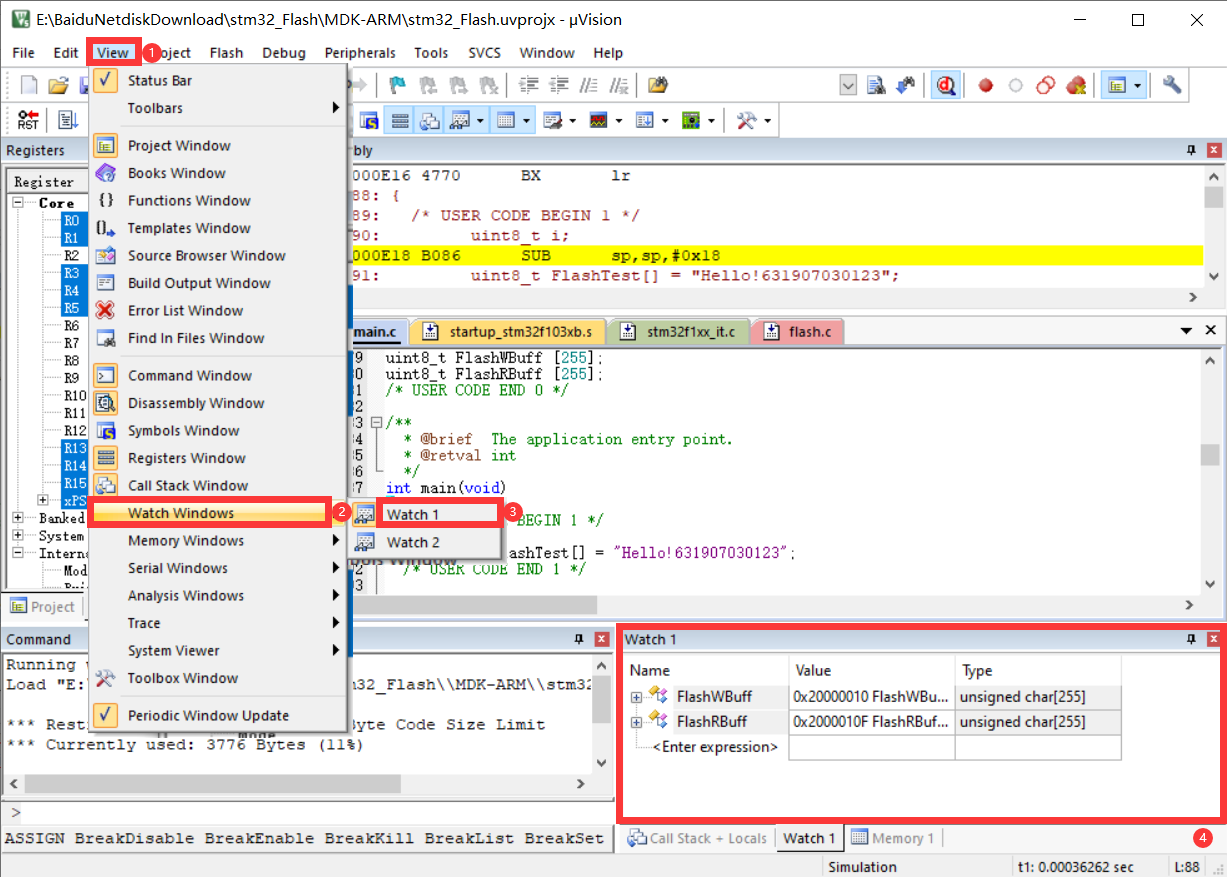

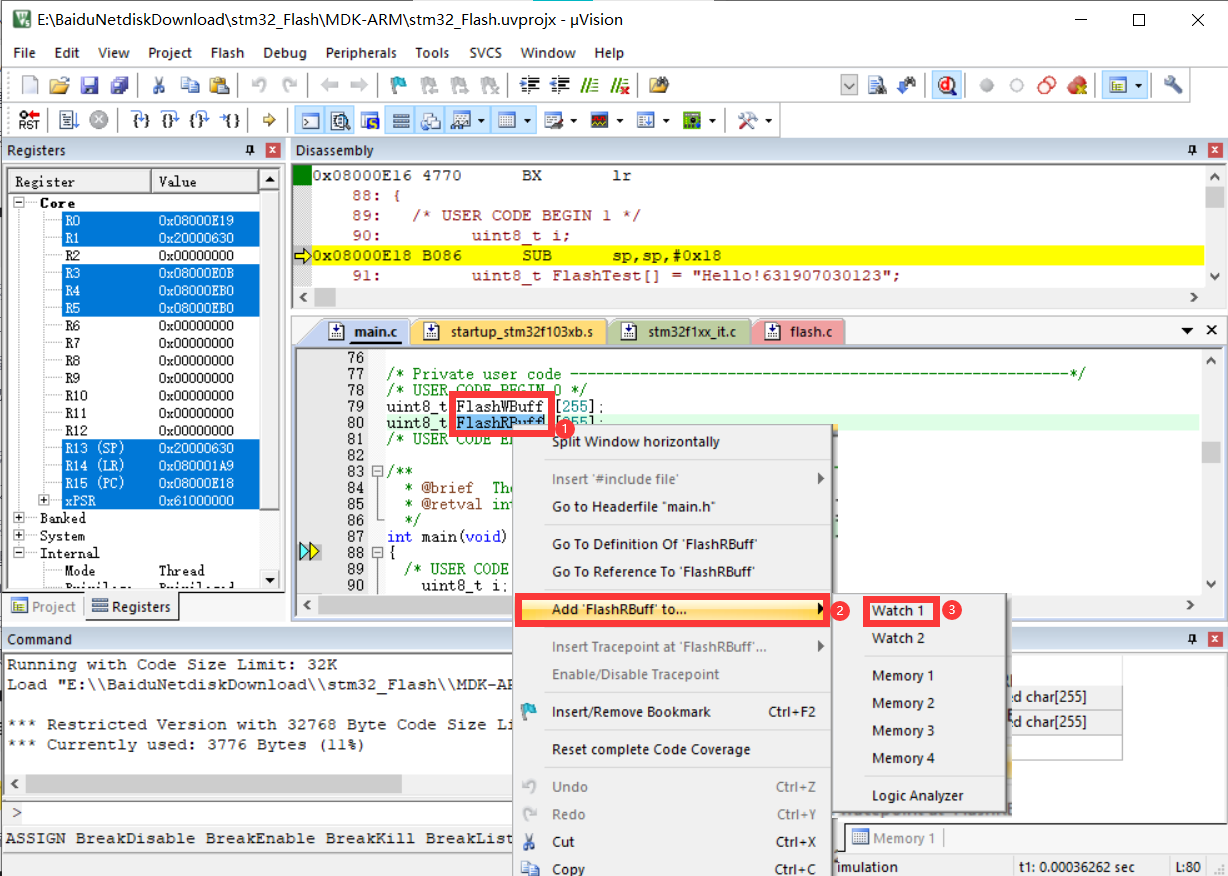

繼續View->Watch windows->Watch 1打開一個變數觀察視窗

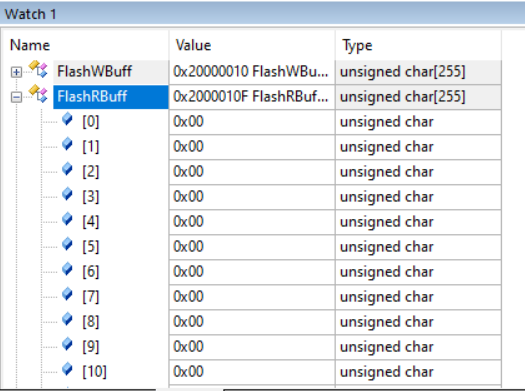

將變數FlashWBuff 和FlashRBuff加入到Watch 1觀察視窗

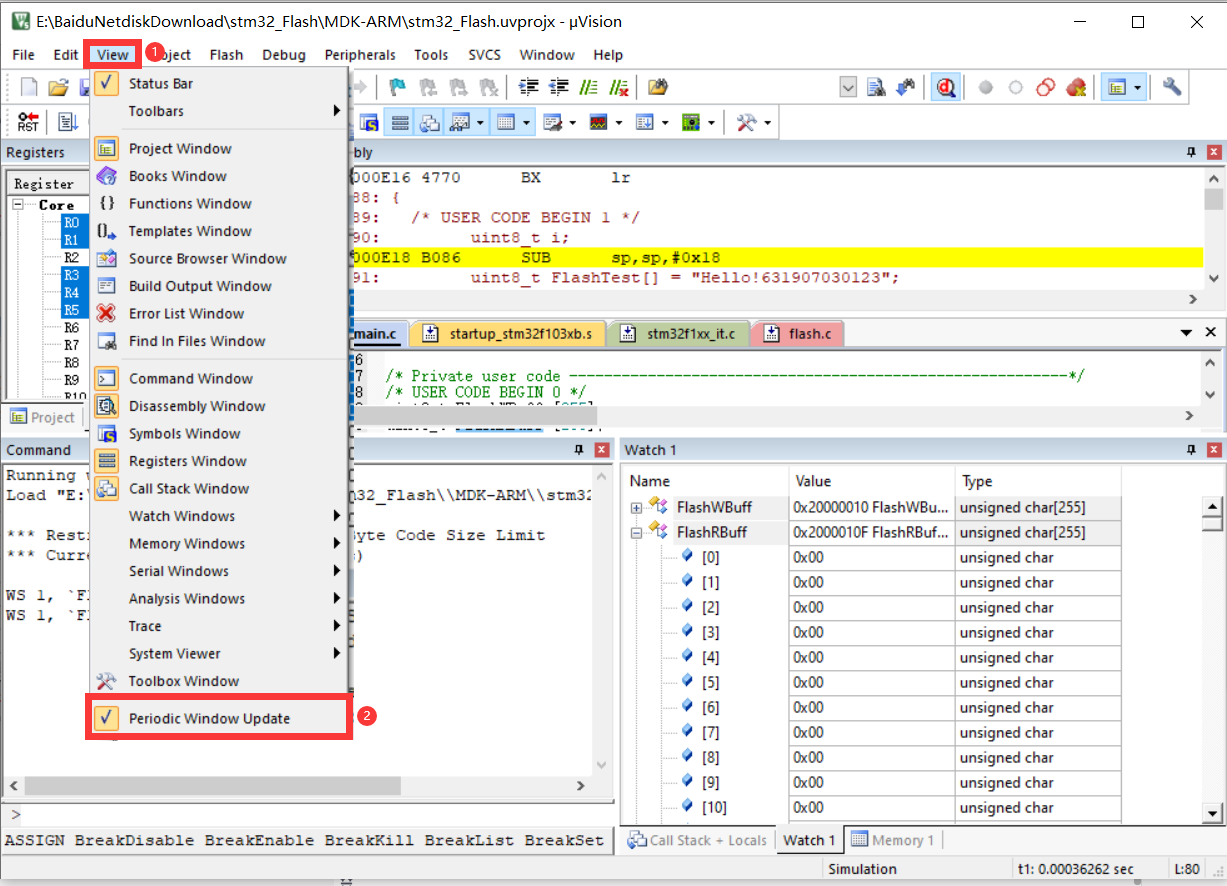

另外View->勾選Periodic Windows Update，開啟變數自動更新

按如圖所示的全速運行按鈕或者F5

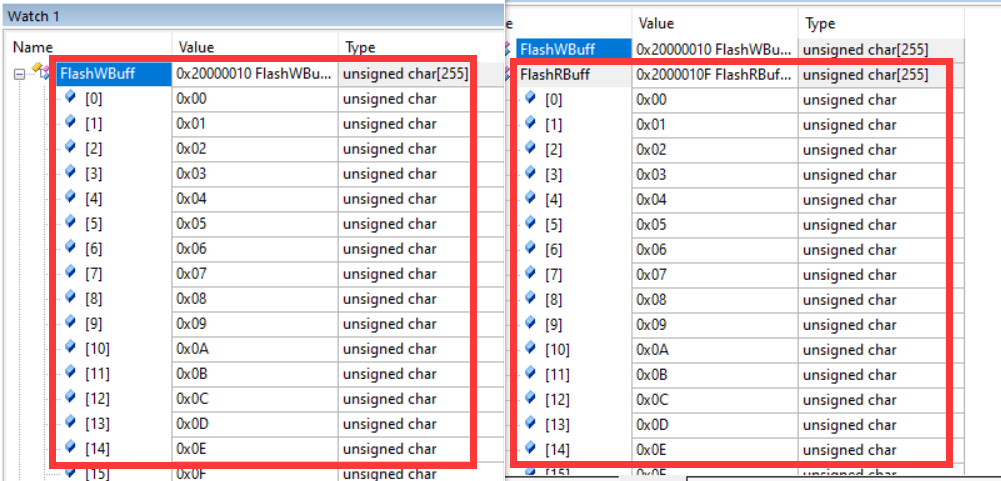

這時就可以看到Watch 1視窗的陣列FlashRBuff中的內容與陣列FlashWBuff中的內容是一樣的

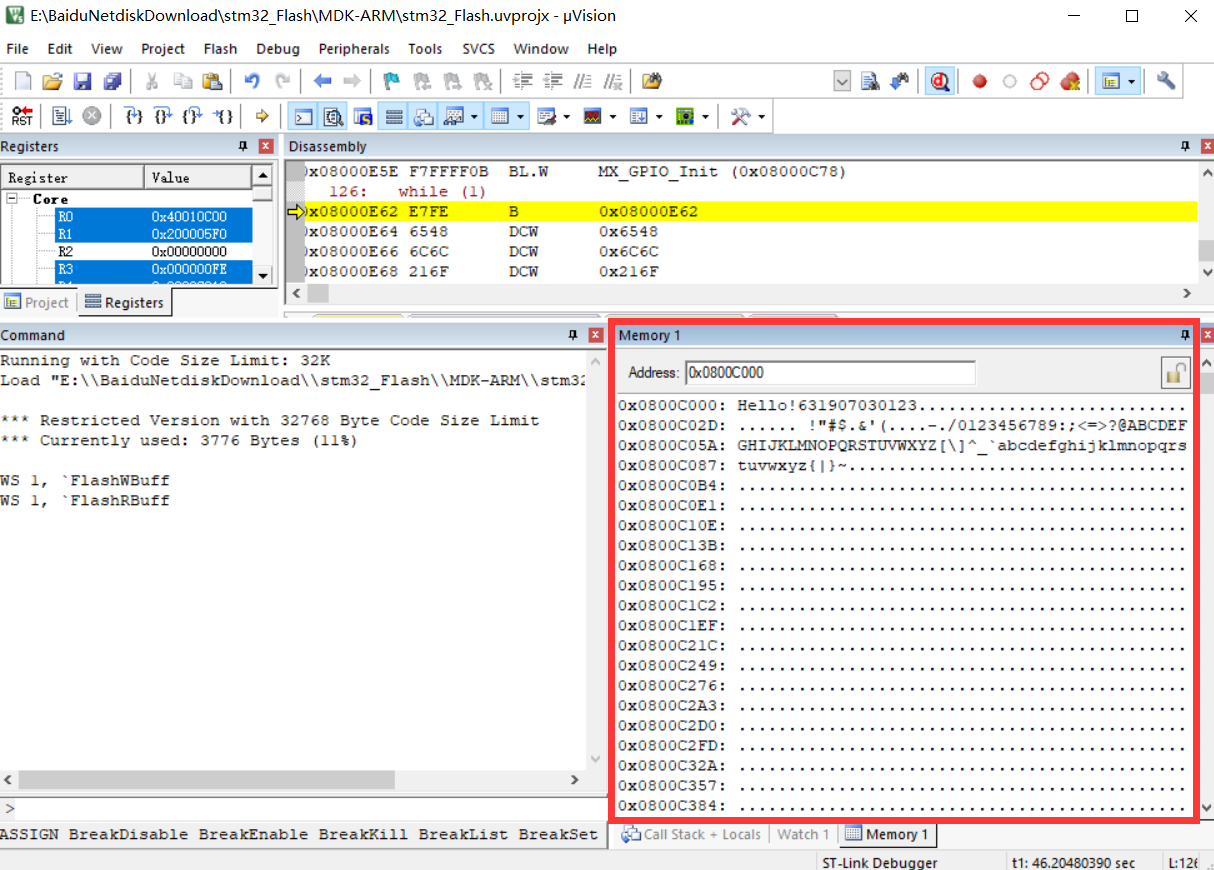

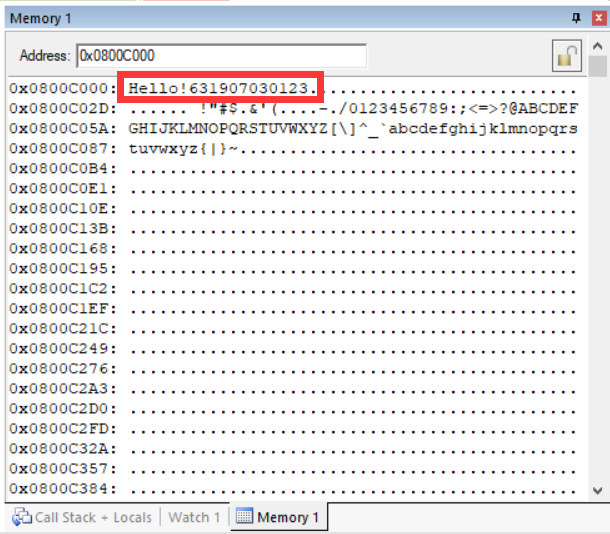

同時在Memory 1視窗中可以看到在FLASH地址0x0800C000區成功寫入對應內容

斷電后再重新上電進行除錯，程式停在main入口處時還可以看到Flash對應區間的內容保持上一次寫入內容值
