Transformers開始在視頻識別領域的“豬突猛進”，各種改進和魔改層出不窮，由此作者將開啟Video Transformer系列的講解，本篇主要介紹了FBAI團隊的TimeSformer，這也是第一篇使用純Transformer結構在視頻識別上的文章，
如果覺得有用，就請點贊、收藏、關注！
paper: https://arxiv.org/abs/2102.05095
code(offical): https://github.com/facebookresearch/TimeSformer
accept: ICML2021
author: Facebook AI
一、前言
Transformers(VIT)在影像識別領域大展拳腳，超越了很多基于Convolution的方法，視頻識別領域的Transformers也開始’豬突猛進’，各種改進和魔改也是層出不窮，本篇博客講解一下FBAI團隊的TimeSformer，這也是第一篇使用純Transformer結構在視頻識別上的文章，
二、出發點
Video vs Image
- Video是具有時序資訊的，多個幀來表達行為或者動作，相比于Image直接理解pixel的內容而言，Video需要理解temporal的資訊，
Transformer vs CNNs
-
相比于Convolution，Transformer沒有很強的歸納偏置，可以更好的適合大規模的資料集，
-
Convolution的kernel被用來設計獲取區域特征的，所以不能對超出’感受野’的特征資訊進行建模，無法更好的感知全域特征，而Transformer的
self-attention機制不僅可以獲取區域特征同時本身就具備全域特征感知能力， -
Transformer具備更快的訓練和推理的速度, 可以在與CNNS在相同的計算下構建具有更大學習能力的模型，(這個來自于VIT)
-
可以把video視作為來自于各個獨立幀的patch集合的序列，所以可以直接適用于VIT結構，
Transfomrer自身問題
self-attention的計算復雜程度跟token的數量直接相關，對于video來說，相比于影像會有更多的token(有N幀), 計算量會更大，
三、演算法設計
Transformers有這么多的優點，所以既要保留純粹的Transformer結構，同時要修改self-attention使其計算量降低并且可以構建Temporal特征，
構建VideoTransformer
我們先梳理一下Video怎么輸入到Transformer中: 對于Video來說，輸入為, 表示為F幀采樣的尺寸為的RGB影像，Transformer需要patch構建sequence進行輸入，所以有，這里表示的是patchsize大小，表示的是每幀有多少個patch，展開后，可以表示為向量，
對輸入做Embeeding處理，, 這里表示為一個可學習的矩陣，表示一個可學習空間位置編碼，相比于Image的cls-token，Video的cls-token表示為 ，

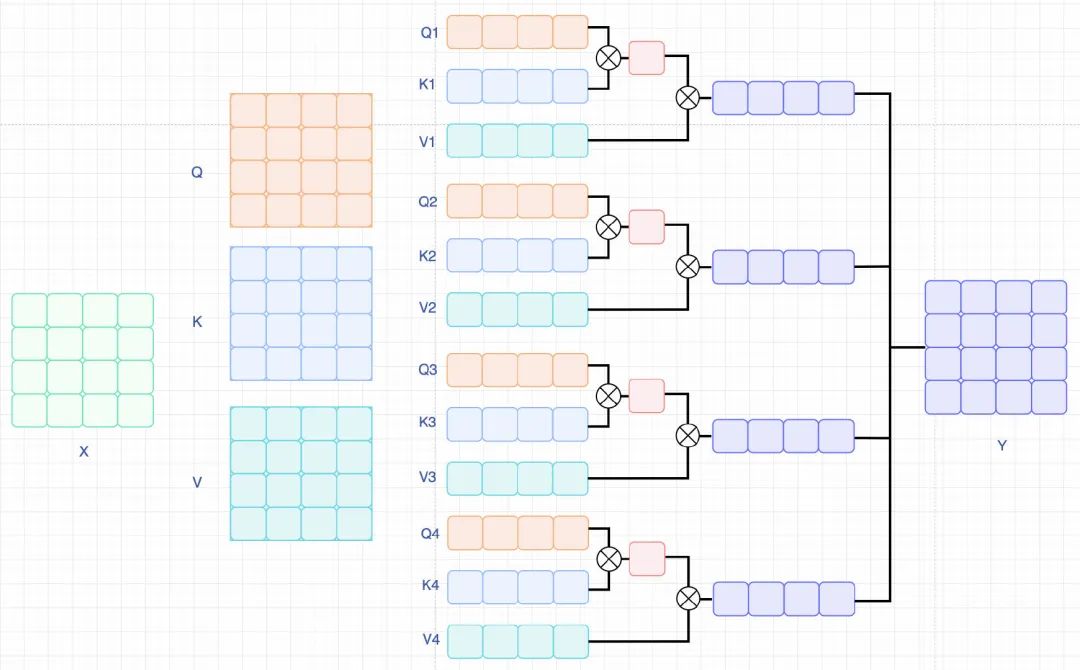

Transformer整體包含L層encoding blocks, 每個block的query,key,value表達如下:
這里，表示attention heads數量，表示的是每個head的維度，
相比于Image的self-attention, Video的self-attention需要計算temporal維度，公式表達為:
Note: 公式里把cls-token單獨提出來了，這樣方便表達空間和時序維度的attention，
合并每個heads的attention后，進行一個線性投影，送入MLP中，同時進行一個殘差連接和Image的Transformer沒有區別，公式表達如下：
最后就是分類層了，取cls-token用于最終的分類，
這樣，我們就可以得到一個從輸入到輸出的VideoTransformer的完整表示，知道了怎么輸入輸出，接下來討論怎么改進更好的獲取temporal特征資訊，
Self-Attention范式

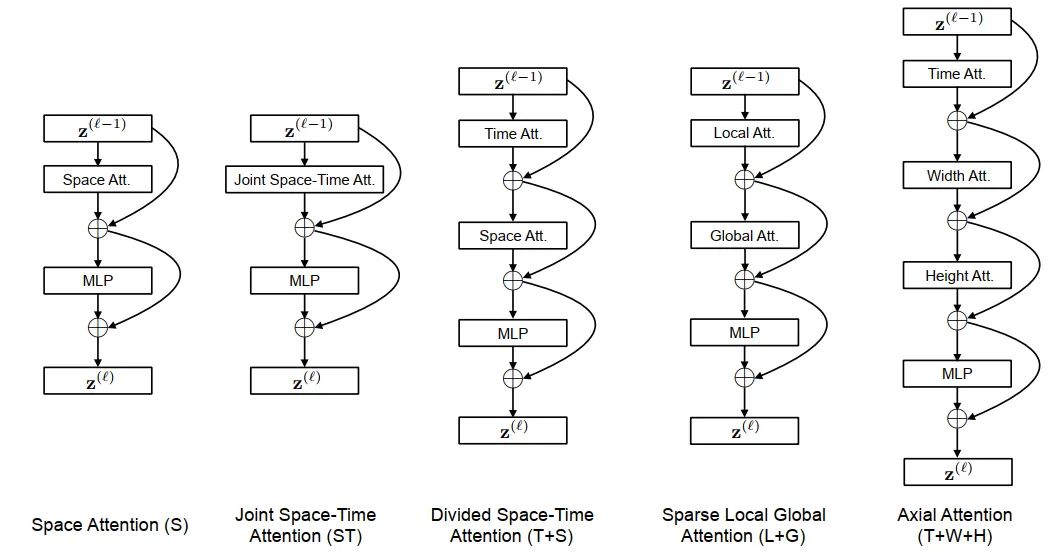

為了解決時序的問題，文中提出了幾種構建范式，如下圖所示:
TransformerBlock
-
**SpaceAttention(S)**這種就是標準的Transformer結構了，不計算Temporal的資訊，只計算空間資訊，公式可以表達為:
-
**Joint Space-Time Attention(ST)**這種就是把temporal和空間的token拉伸在一起，計算量會變得很大( -> )，公式表達為:
-
**Divided Space-Time Attention(T+S)**相比于前兩種，這個變種的attention計算分成了兩步，第一步計算Temporal-self-attention，第二步計算Spatial-self-attention，復雜度則會變為( -> ),每一次計算都會有
cls-token參與，所以需要+2，公式表達如下：兩步獨立計算且意義不同，所以Q,K,V需要來自不同的weights，不能共享權重，簡單的定義為:
-
**Sparse Local Global Attention (L+G)**這個attention文章只做了簡單的描述，沒有給出相關代碼實作，這里參考了Generating Long Sequences with Sparse Transformers（https://arxiv.org/pdf/1904.10509.pdf）文章，做一個簡單的解釋，
先引入幾個概念和圖示
Self-Attention, 左邊是self-attention矩陣，右邊是對應的相乘關系，復雜度為，
transformer

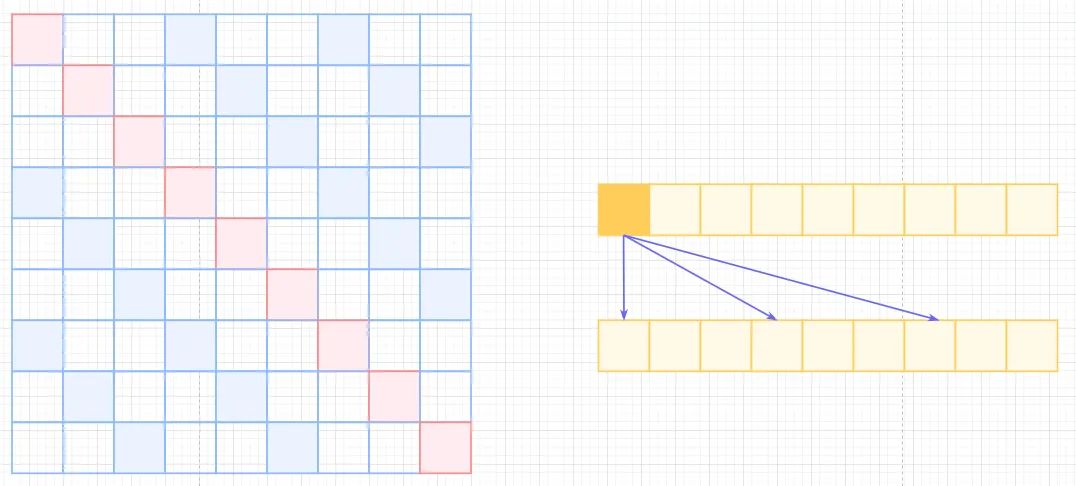

Atrous Self-Attention，為了減少計算復雜度，參考空洞概念，類似于空洞卷積，只計算與之相關的k個元素計算，這樣就會存在距離不滿足k的倍數的注意力為0，相當于加了一個k的stride的滑窗，如下圖中的白色位置，這樣復雜度可以從降低到，
Atrous Self Attention

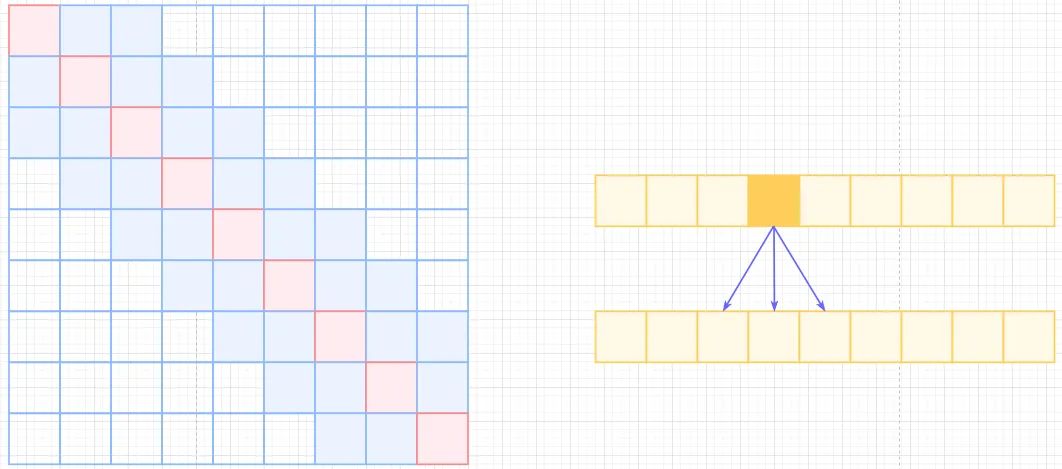

Local Self-Attention, 標準self-attention是用來計算
Non-Local的，那也可以引入區域關聯來計算local的，很簡單，約束每個元素與自己k個鄰域元素有關即可，如下圖，復雜度為, 也就是, 計算復雜度直接從平方降低到了線性，也損失了標準self-attention的長距離相關性，
Local Self Attention

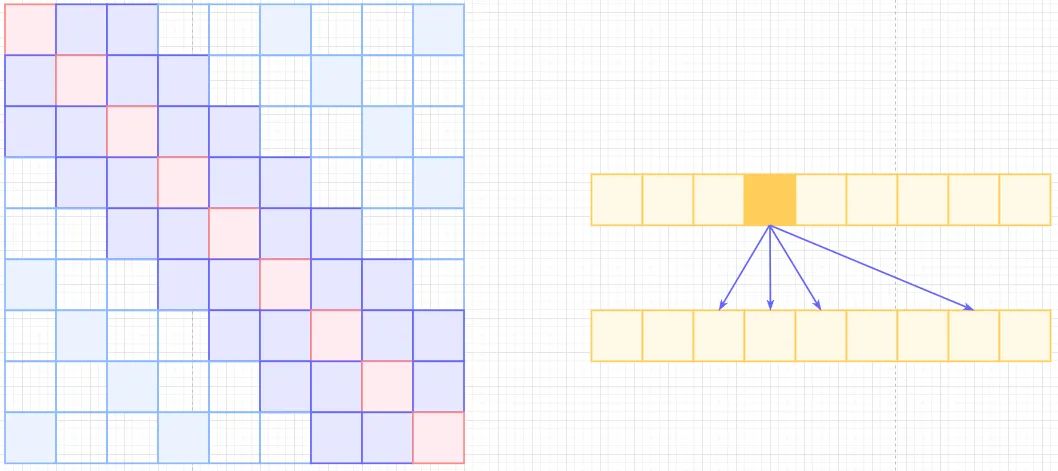

Sparse Self-Attention, 所以有了OpenAI的Sparse self-attention，直接合并Local和Atrous，除了相對距離不超過k的，相對距離為k的倍數的注意力都為0，這樣Attention就有了"區域緊密相關和遠程稀疏相關"的特性，
Sparse Self Attention
回到本文，local-attention只考慮的patches，也就是每個patch只關注1/4影像區域近鄰的patchs，其他的patchs忽略，global-attention則采用2的stride來在Temporal維度和HW維度上進行patches的滑窗計算，與Sparser self-attention不同點在于，Sparse Local Global Attention先計算local后再進行計算global，
-
Axial Attention(T+W+H), 已經有很多的影像分類的paper講過解耦attention，也就是用H或者W方向的attention單獨計算，例如cswin-transformers里面的簡單圖示如下：
w self-attention
與之不同的是，Video不僅分行和列，還要分時序維度來進行計算，對應Q,K,V的weighis也各不相同，先計算Temporal-attention，然后Width-attention，最后Height-attention，行和列可以互換，不影響結果，

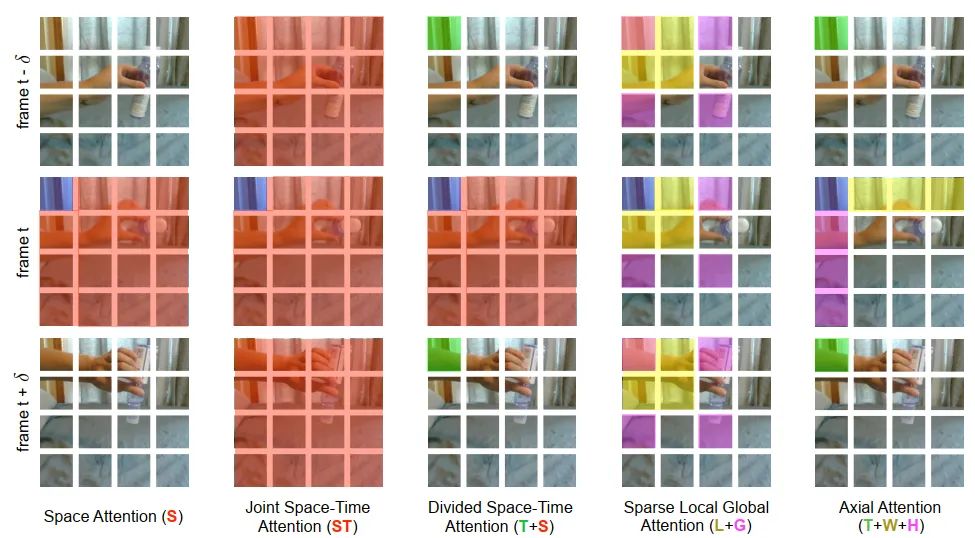

不同attention可視化
為了說明問題，用藍色表示query patch，非藍色的顏色表示在每種不同范式下與藍色patch的自我注意力計算，不同顏色表示不同的維度來計算attention，
四、代碼分析
論文中只給出了前三種attention的實作，所以我們就只分析前三種attention的code
PatchEmbed
Video的輸入前面有介紹，是(B,C,T,H,W), 如果我們使用2d卷積的話，是沒辦法輸入5個維度的，所以要合并F和B成一個維度，有(B,C,T,H,W)->((B,T),C,H,W)，和VIT一樣，采用Conv2d做embeeding，代碼如下，最侄訓傳一個維度為((B,T), (H//P*W//P), D)的embeeding.
class PatchEmbed(nn.Module):
""" Image to Patch Embedding
"""
def __init__(self, img_size=224, patch_size=16, in_chans=3, embed_dim=768):
super().__init__()
img_size = to_2tuple(img_size)
patch_size = to_2tuple(patch_size)
num_patches = (img_size[1] // patch_size[1]) * (img_size[0] // patch_size[0])
self.img_size = img_size
self.patch_size = patch_size
self.num_patches = num_patches
self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, stride=patch_size)
def forward(self, x):
B, C, T, H, W = x.shape
x = rearrange(x, 'b c t h w -> (b t) c h w')
x = self.proj(x) # ((bt), dim, h//p, w//p)
W = x.size(-1)
x = x.flatten(2).transpose(1, 2) # ((b, t), )
return x, T, W # ((b, t), h//p * w//p, dims)
從patchEmbed得到的((B,T), nums_patches, dim),需要concat上一個clstoken用于最后的分類，所以有：
B = x.shape[0]
x, T, W = self.patch_embed(x)
cls_tokens = self.cls_token.expand(x.size(0), -1, -1) # ((bs, T), 1, dims)
x = torch.cat((cls_tokens, x), dim=1) # ((bs, T), (nums+1), dims)
Space Attention
Space Attention已經介紹過了，只計算空間維度的atttention, 所以得到的embeeding直接送入到VIT的block里面，由于，T是合并到了BatchSize維度的，所以計算完attention后需要transpose回來，然后多幀取平均，最后送入MLP來做分類，代碼如下：
## Attention blocks
def blocks(x):
x = x + self.drop_path(self.attn(self.norm1(x)))
x = x + self.drop_path(self.mlp(self.norm2(x)))
return x
for blk in self.blocks:
x = blk(x, B, T, W)
### Predictions for space-only baseline
if self.attention_type == 'space_only':
x = rearrange(x, '(b t) n m -> b t n m',b=B,t=T)
x = torch.mean(x, 1) # averaging predictions for every frame
Joint Space-Time Attention
Joint Space-Time Attention 需要引入TimeEmbeeding, 這個Embeeidng和PosEmbeeding類似，是可學習的，定義如下：
self.time_embed = nn.Parameter(torch.zeros(1, num_frames, embed_dim))
計算attention之前，需要引入TimeEmbeeding的資訊到PatchEmbeeding,所以有:
cls_tokens = x[:B, 0, :].unsqueeze(1) # (bs, 1, dims)
x = x[:,1:] # ((bs, t), nums_patchs, dims)
x = rearrange(x, '(b t) n m -> (b n) t m',b=B,t=T) # ((bs, nums_patches), t, dims)
x = x + self.time_embed # ((bs, nums_patches), t, dims)
# 為了加上timeembeeding
x = self.time_drop(x)
x = rearrange(x, '(b n) t m -> b (n t) m',b=B,t=T) # (bs, (nums_patches, t), dims)
x = torch.cat((cls_tokens, x), dim=1) # (bs, (nums_patches, t) + 1, dims)
由于已經合并了time和space的token計算，所以直接取cls-token進行分類即可，
for blk in self.blocks:
x = blk(x, B, T, W)
Divided Space-Time Attention
Divided Space-Time Attention相對復雜一些，涉及比較多的shape轉換，和Joint一樣，也需要引入TimeEmbeeding，和上面一致，這里就不重復了，先把維度transpose為((B, nums_patches), T, Dims)進行時序的attention計算，并加上殘差, 有：
## Temporal
xt = x[:,1:,:] # (bs, (nums_pathces, T), dims)
xt = rearrange(xt, 'b (h w t) m -> (b h w) t m',b=B,h=H,w=W,t=T) # ((bs, nums_pathces), T, dims)
res_temporal = self.drop_path(self.temporal_attn(self.temporal_norm1(xt))) # ((bs, nums_pathces), T, dims)
# 漸進式學習時間特征
res_temporal = self.temporal_fc(res_temporal) # (bs, (nums_patches, T), dims)
xt = x[:,1:,:] + res_temporal # (bs, (nums_patches, T), dims)
這里有個特殊的層temporal_fc，文章中并沒有提到過，但是作者在github的issue有回答，temporal_fc層首先以零權重初始化，因此在最初的訓練迭代中，模型只利用空間資訊，隨著訓練的進行，該模型會逐漸學會納入時間資訊，實驗表明，這是一種訓練TimeSformer的有效方法，(Note: 訓練trick，沒有的話可能會掉點)
temporal_fc = nn.Linear(dim, dim)
nn.init.constant_(temporal_fc.weight, 0)
nn.init.constant_(temporal_fc.bias, 0)
然后計算空間attention，這里要注意的是需要repeat和transpose cls-token的shape，原始的cls-token只表達spatial的所有資訊，現在需要把temporal的資訊融合進來，代碼如下：
## Spatial
init_cls_token = x[:,0,:].unsqueeze(1) # (bs, 1, dims)
cls_token = init_cls_token.repeat(1, T, 1) # (bs, T, dims)
cls_token = rearrange(cls_token, 'b t m -> (b t) m', b=B, t=T).unsqueeze(1) # ((bs, T), 1, dims)
xs = xt
xs = rearrange(xs, 'b (h w t) m -> (b t) (h w) m',b=B,h=H,w=W,t=T) # ((bs, T), num_patches, dims)
xs = torch.cat((cls_token, xs), 1) # ((bs, T), (num_patches + 1), dims)
res_spatial = self.drop_path(self.attn(self.norm1(xs))) # ((bs, T), (num_patches + 1), dims)
cls-token這里有兩個作用，一個是保留原始特征資訊并參與空間特征計算，另一個是融合時序特征，
### Taking care of CLS token
cls_token = res_spatial[:,0,:] # ((bs, T), dims)
cls_token = rearrange(cls_token, '(b t) m -> b t m',b=B,t=T) # (bs, T, dims)
cls_token = torch.mean(cls_token,1,True) ## averaging for every frame # (bs, 1, dims)
res_spatial = res_spatial[:,1:,:] # ((bs, T), num_patches, dims)
res_spatial = rearrange(res_spatial, '(b t) (h w) m -> b (h w t) m',b=B,h=H,w=W,t=T) # (bs, (num_patches, T), dims)
res = res_spatial
x = xt
第一部分就是帶有原始cls-token的時序殘差特征，第二部分就是融合時序特征的空間cls-token和spatial-attention，兩部分相加，最后送入MLP，完成整個attention的計算，
# res
x = torch.cat((init_cls_token, x), 1) + torch.cat((cls_token, res), 1) # (bs, (num_patches, T), dims)
## Mlp
x = x + self.drop_path(self.mlp(self.norm2(x)))
五、實驗結果

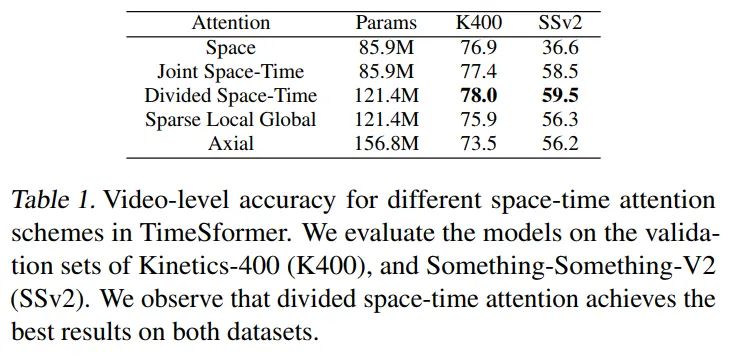

Analysis of Self-Attention Schemes
Attention實驗結論很明顯，K400和SSV2，Divided Space-Time效果是最好的, 比較有趣的是Space在K400的表現并不差，但是在SSV2上效果很差，說明SSV2資料集更加趨向于動作，K400更加趨向于內容，（NOTE: Joint Space-Time attention實際上使用了TimeEmbeeding的，實際引數量應該比Space多一點點，不過量級很少，所以這里沒有標示，）

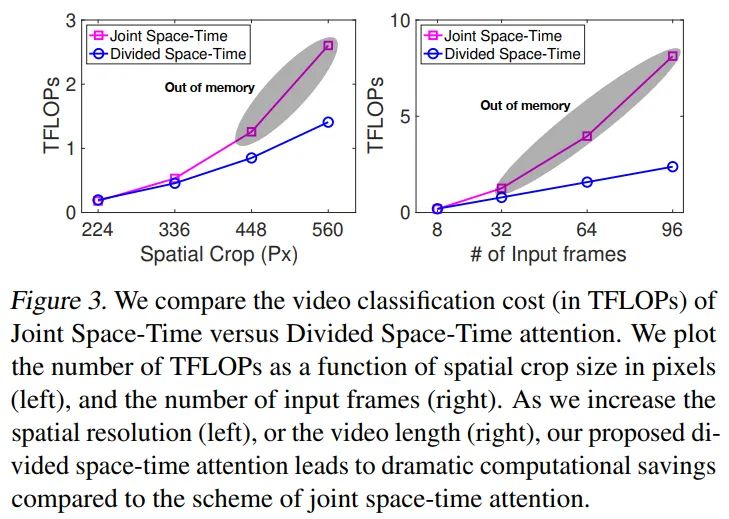

compare the computational cost
做了一下極限crop和frames的實驗，可以看到Divided Space-time可以跑更大的解析度且更多的幀，也就意味著可以刷更高的指標，

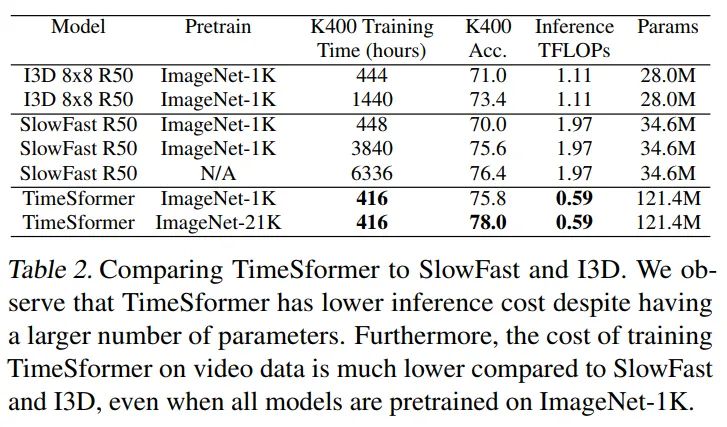

Comparison to 3D CNNs
雖然TimeSformer的引數很大，但是推理開銷更少，訓練成本也更低，反之I3D，SlowFast這種3D CNNs需要更長的優化周期才能達到不錯的性能，

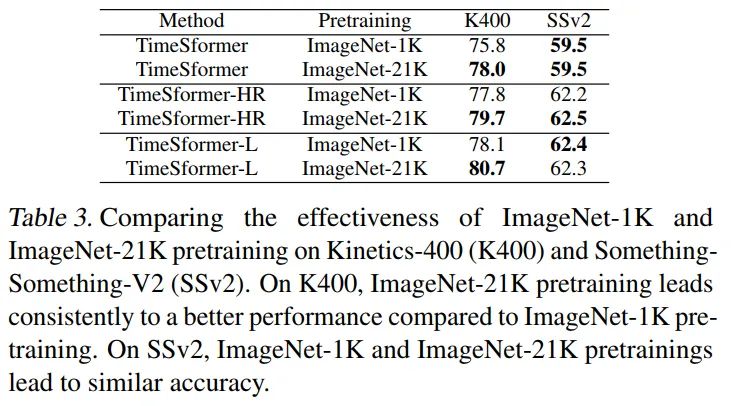

The Importance of Pretraining
實驗說明了一個問題，更NB的pretrain會帶來更高的收益，TimeSformer表示的是8x224x224video片段輸入，TimeSformer-HR表示的是16x448x448video片段輸入，TimeSformer-L表示的是96x224x224video片段輸入，

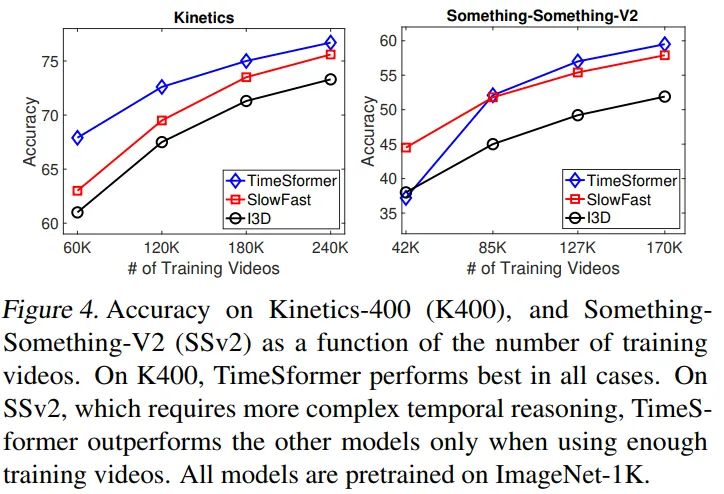

The Impact of Video-Data Scale
分開討論，對于理解性的視頻資料集，K400，TimeSfomer可以在少量資料集的情況下也超過I3D和SlowFast，對于時序性的資料，TimeSformer需要更多的資料集才能達到不錯的效果，

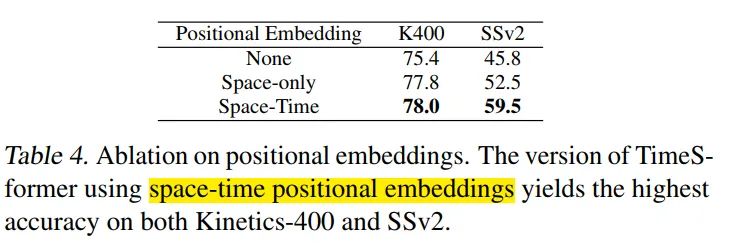

The Importance of Positional Embeddings
空間和時序的pos embeeding很重要，尤其是SSV2資料集上表現很明顯，

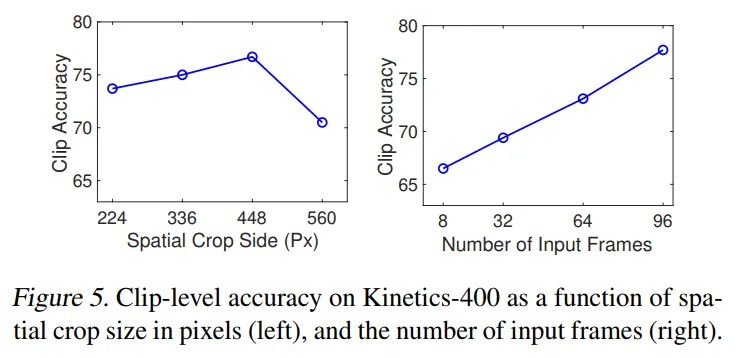

Varying the Number of Tokens
增加解析度可以提升性能，增加視頻采樣幀數可以帶來持續收益，最高可以達到96幀(GPU顯存限制)，已經遠超cnn base的8-32幀，

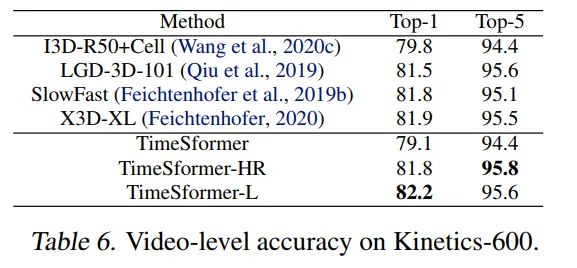

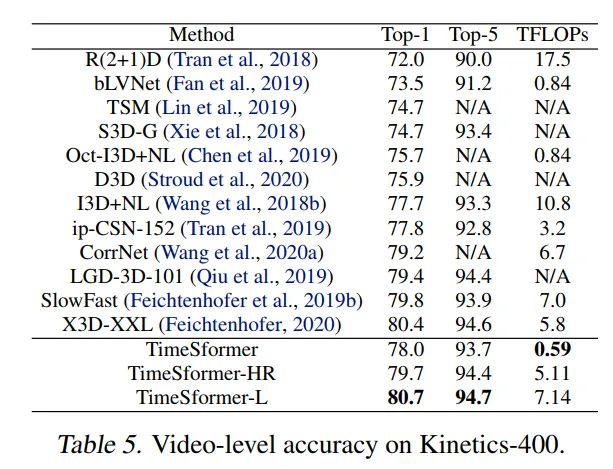

Comparison to the State-of-the-Art
K400, TimeSformer采用的是3spatial crops(left,center,right)就可以達到80.7%的SOTA，K600，TimeSformer達到了82.2%的SOTA，

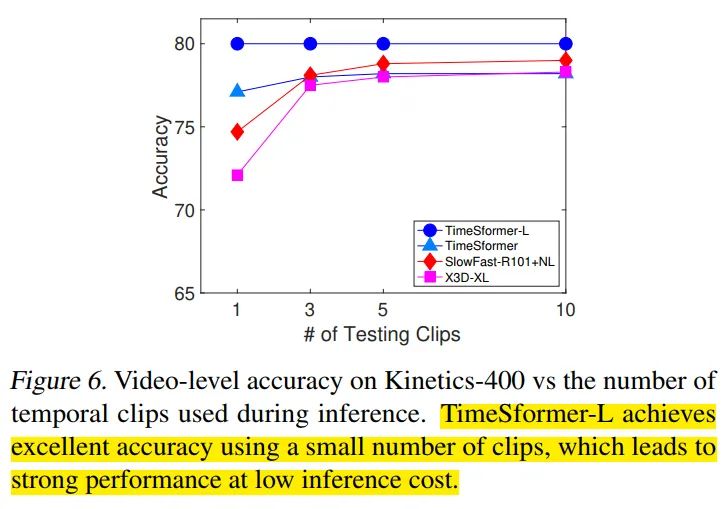

The effect of using multiple temporal clips
采用了{1,3,5,10}不同的clips數量，可以看到TimeSfomer-L的性能保持不變，TimeSfomer在3clips的時候性能保持穩定，X3D,SlowFast還會隨著clips的增加(>=5)而提升性能，對于略短的視頻片段來說，TimeSfomer可以用更少的推理開銷達到很高的性能，

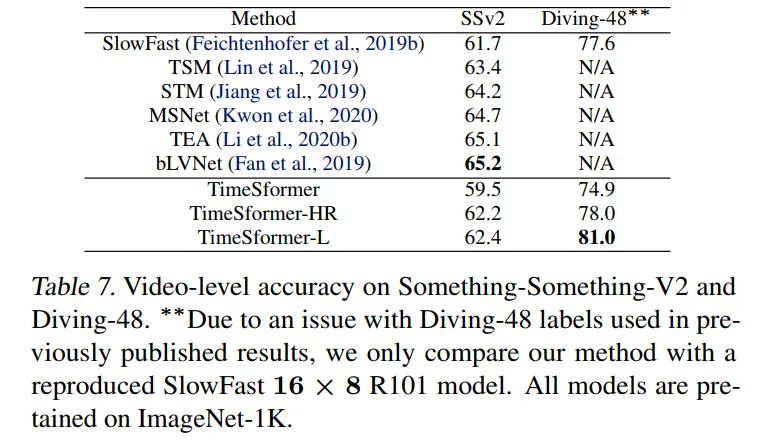

Something-Something-V2 & Diving-48
SSV2上的性能只比SlowFast高，甚至低于TSM，Diviing-48比SlowFast高了很多，

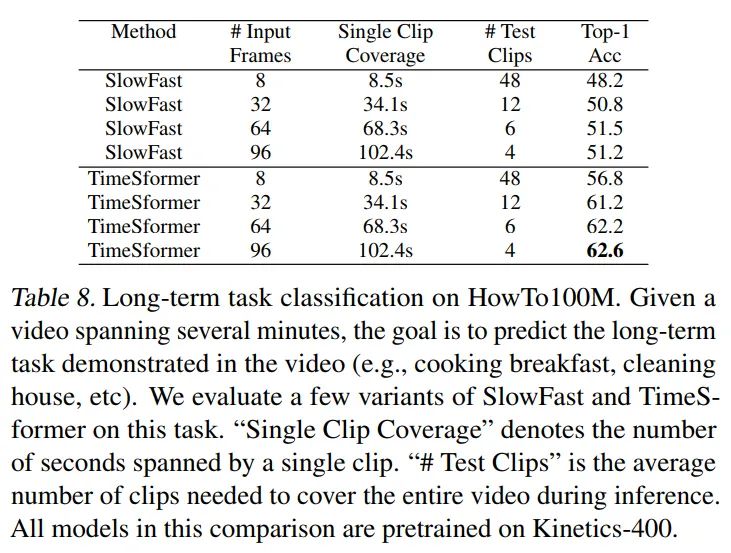

Long-Term Video Modeling
相比于SlowFast在長視頻的表現，TimeSformer高出10個點左右，這個表里的資料是先用k400做pretrain后訓練howto100得到的，使用imagenet21k做pretrain，最高可以達到62.1%，說明TimeSformer可以有效的訓練長視頻，不需要額外的pretrian資料，
Additional Ablations
-
Smaller&Larger Transformers Vit Large, k400和SSV2都降了1個點 相比vit base Vit Small, k400和SSV2都降了5個點 相比vit base
-
Larger Patch Size patchsize 從16調整為32，降低了3個點
-
The Order of Space and Time Self-Attention 調整空間attention在前，時序attention在后，降低了0.5個點 嘗試了并行時序空間attention，降低了0.4個點
Visualizing Learned Space-Time Attention
TimeSformer可以學會關注視頻中的空間和時序相關部分，以便進行時空理解，

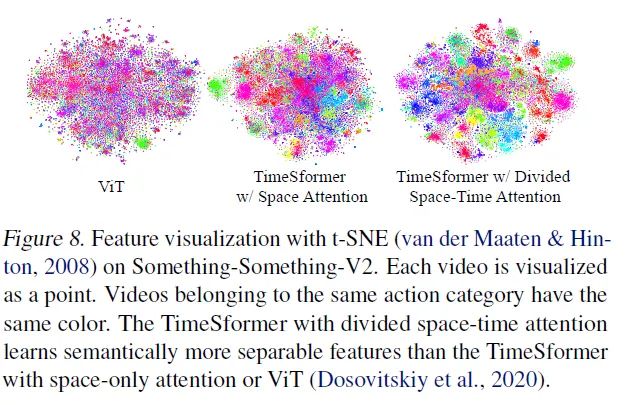

Visualizing Learned Feature Embeddings.
t-SNE顯示，可以看到Divided Space-Time Attention的特征區分程度更強
六、結論
-
提出了基于Transformer的video模型范式，設計了divide sapce-time attention，
-
在K400,K600上取得了SOTA的效果，
-
相比于3D CNNs，訓練和推理的成本低，
-
可以應用于超過一分鐘的視頻片段，具備長視頻建模能力，
