Cadence Allegro巧用自動布線工具
布線作業在PCB設計中，是一項比較繁瑣的作業，尤其是設計師還需要關注線束的長度，相對長度，阻抗等的設計，但是由于Allegro軟體的約束管理器，和自動布線工具的功能是如此強大，如果我們在使用中能夠巧用這兩個工具，最終我們的產品質量和開發效率會有一個很大的提升，本文簡單介紹如何巧用自動布線工具以提升自己的設計效率，
如果想要自動布線工具的布線達到比較完美的效果，建議在使用前自信進行如下作業，
第一步：完成人工布局作業，布局程序中應盡量遵守如下原則進行，避免后期返工
（1）建議采用互動式布局完成關鍵元件的擺放后，再使用自動布局完成其他非關鍵元件的擺放，最后微調整，
（2）布局完成后建議將元件標號回標到原理圖，元件標號的放置的規律性有利于后期除錯和產品的維護，
（3）元件布局擺放應該盡量均勻，最忌諱頭重腳輕，
（4）布局時建議使用較大（合適的柵格點），
（5）布局時注意將熱敏元件，發熱元件的放置不要太近，
（6）布局時注意信號的流向，如果有條件，電路板上也要有風道，有利于散熱，
（7）布局時要和結構工程師充分溝通，關鍵插座的放置應謹慎符合結構工程師的設計要求，
（8）布局時按照信號流對電路分模塊布局，按照核心芯片為電路分模塊布局，
（9）布局時保證高頻信號的連線盡量短，
（10）布局時應保證輸入和輸出元件遠離，電磁干擾源與容易被干擾的模塊遠離，
（11）布局時盡量保證高壓元件不易被觸摸到，
（12）先放置與結構相關的元件，再放置特殊的或者大的元件，最后放置小的元件，
第二步：認真進行約束的設定，約束管理器中的設計應至少包括但不僅限于線寬，線距，延遲，相對延遲，阻抗，差分線等的設定，
第三步：在完成約束的設定后，進行內電層設計，包括電源和地平面的設計，如果是多電源的系統，涉及到電源平面的分割的話，電源的分割要合理，
第四步：在完成布局，約束設定，內電層設計后，最好手動完成比較重要的額網路的布線，這些網路包括容易受干擾的網路，高速網路，載流比較大的網路，和容易產生干擾源的網路，
在完成以上4個步的作業后，就可以執行自動布線的操作了，具體的操作方法如下：

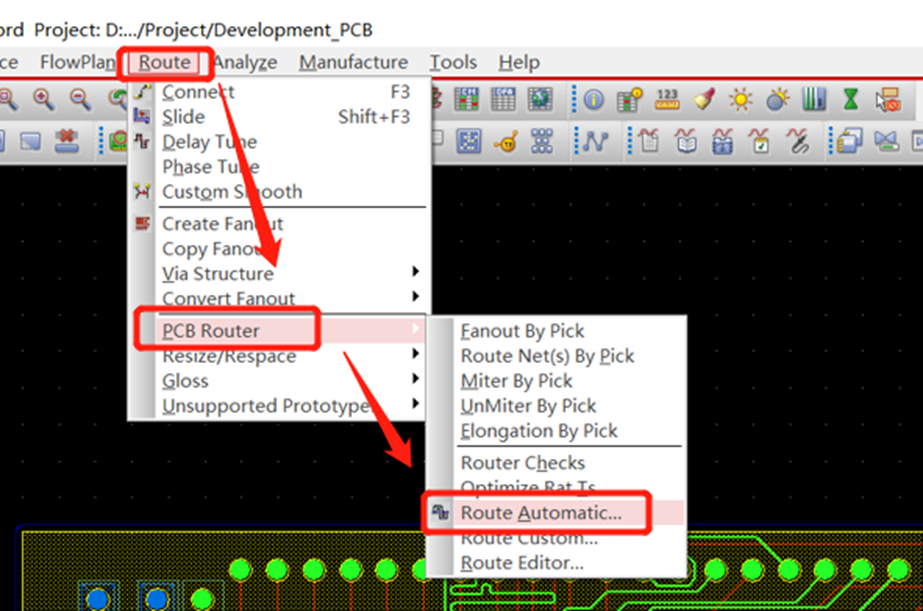

1：執行“Route→PCB Router→Route Automatic…”打開“Automatic Router”視窗

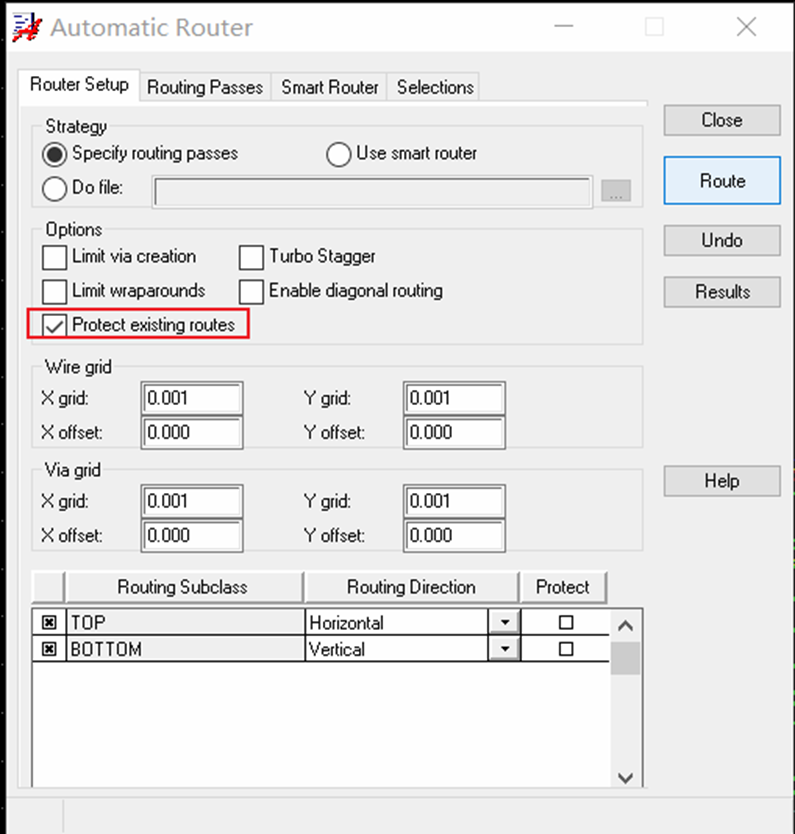

2：建議勾選“Protect existing routes”這樣可以保護已有的布線，

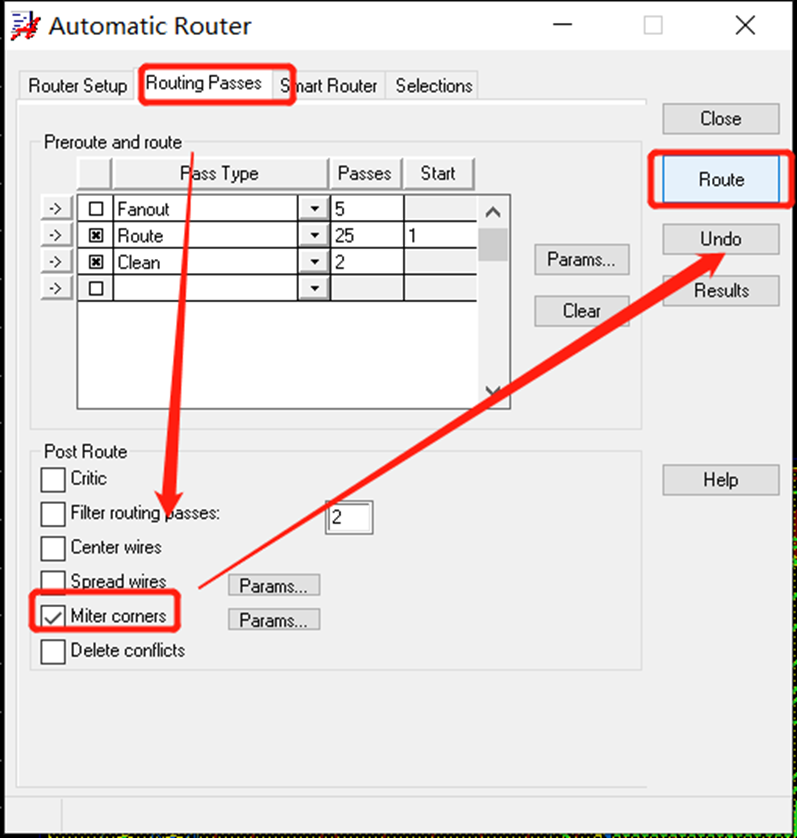

3：建議勾選“Milter corners”這樣走線如果非打孔情況轉彎的話會按照45度的要求轉彎，然后點擊“Route”完成自動布線即可，
4：在完成自動布線作業后，建議使用推線操作微調走線

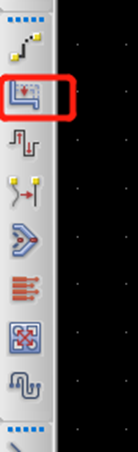

點擊“Slide”圖示

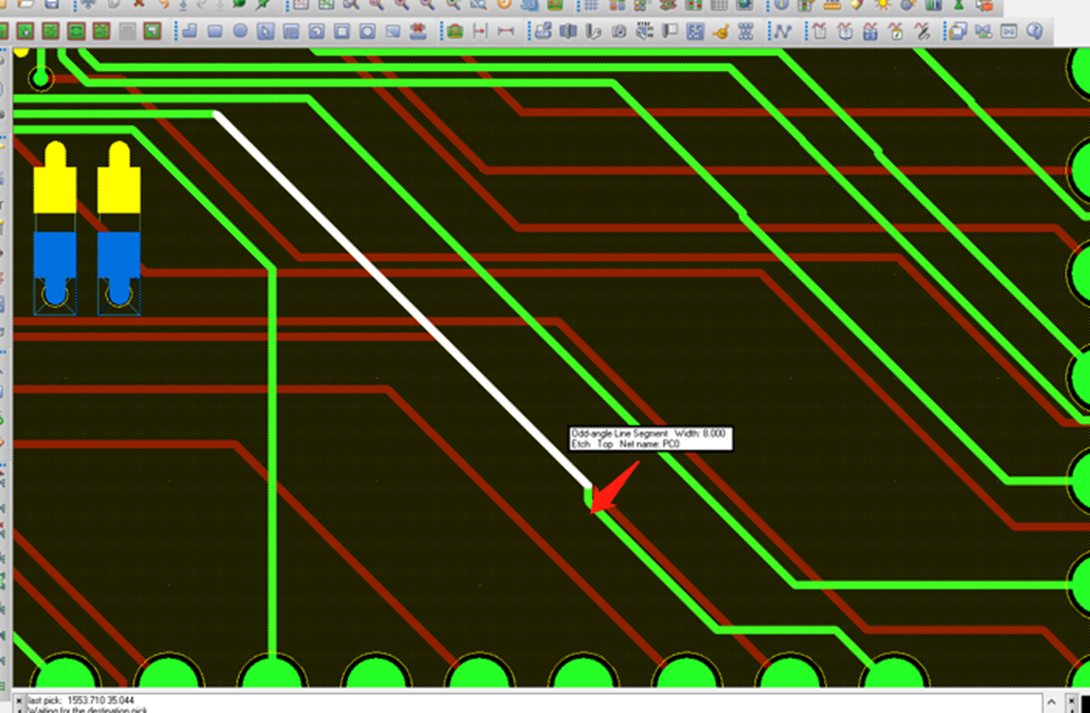

然后選擇需要修改的線，滑鼠拖動修改即可
