前言

之前我們推送過如何通過AT指令入網阿里物聯網平臺（或者阿里生活物聯網平臺），今天我們將教大家如何通過二次開發入網阿里生活物聯網平臺，實作云智能APP或者天貓精靈控制ESP32模組\開發板、ESP-12S模組\開發板，

一、準備作業

1.1、硬體準備

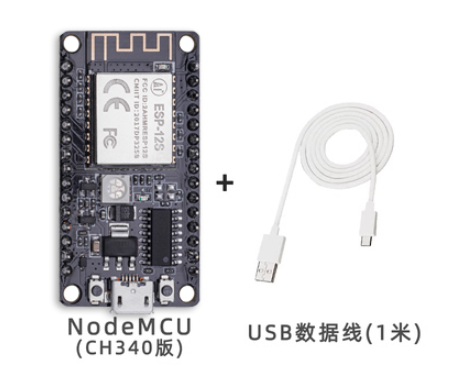

ESP-12S開發板 x 1 + 資料線 x 1

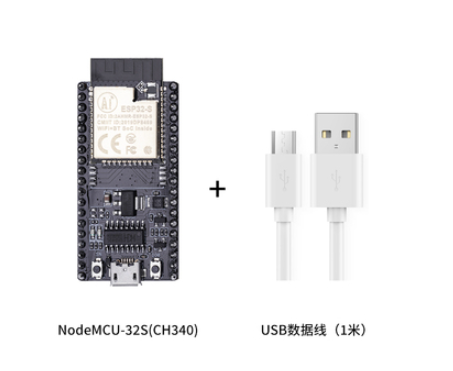

ESP32-S開發板 x 1 + 資料線 x 1

1.2、軟體準備

VMware? Workstation 16 Pro，軟體獲取鏈接：https://www.vmware.com/cn/products/workstation-pro.html
Linux（Ubuntu）系統鏡像，鏡像獲取鏈接：https://ubuntu.com/download
ESP8266、ESP32、ESP32S2芯片入網阿里生活物聯網平臺的SDK包：https://github.com/espressif/esp-ali-smartliving.git

二、工程搭建

平臺設定

創建新專案

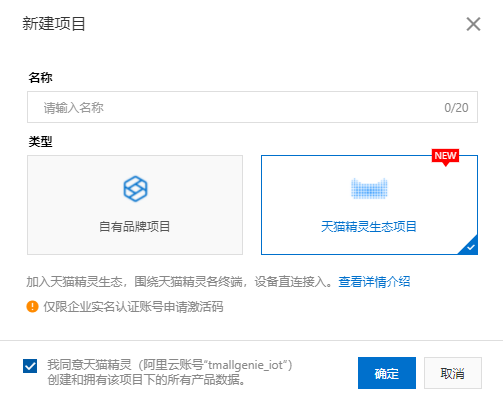

創建新專案，專案名稱隨機，專案型別選擇天貓精靈生態專案，勾選我同意天貓精靈選項，點擊確定便創建成功，

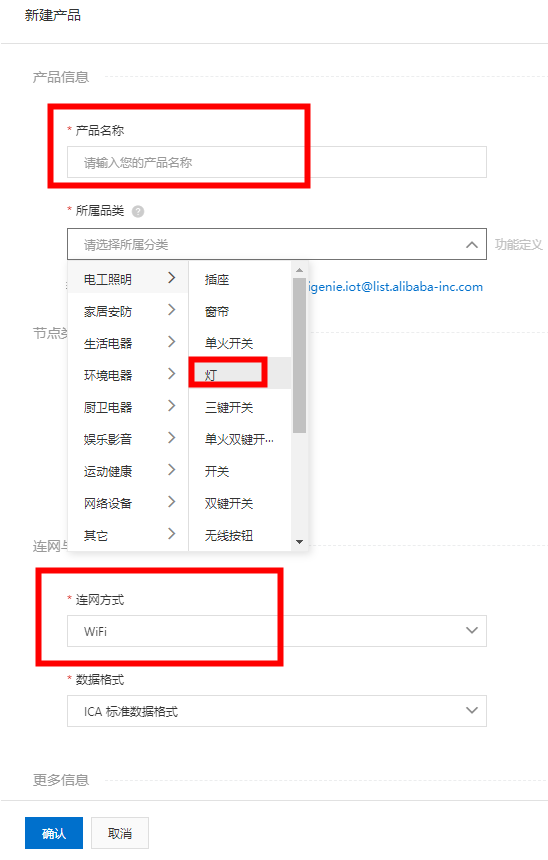

創建產品：

產品名稱隨機填寫
所屬品類選擇電工照明–>燈
節點型別選擇設備
是否接入網關選擇否；
聯網方式選擇wifi；

產品管理配置

功能定義部分可根據個人需求做功能刪減處理，這里保持默認的設定；
人機互動部分，點擊二維碼可掃碼下載天貓精靈APP，APP配置界面用戶可根據個人需求進行調整，這里也保持默認設定；
設備除錯部分，設備資訊選擇未認證，點擊新增測驗設備，隨機設定設備名稱，

4、保存四元組

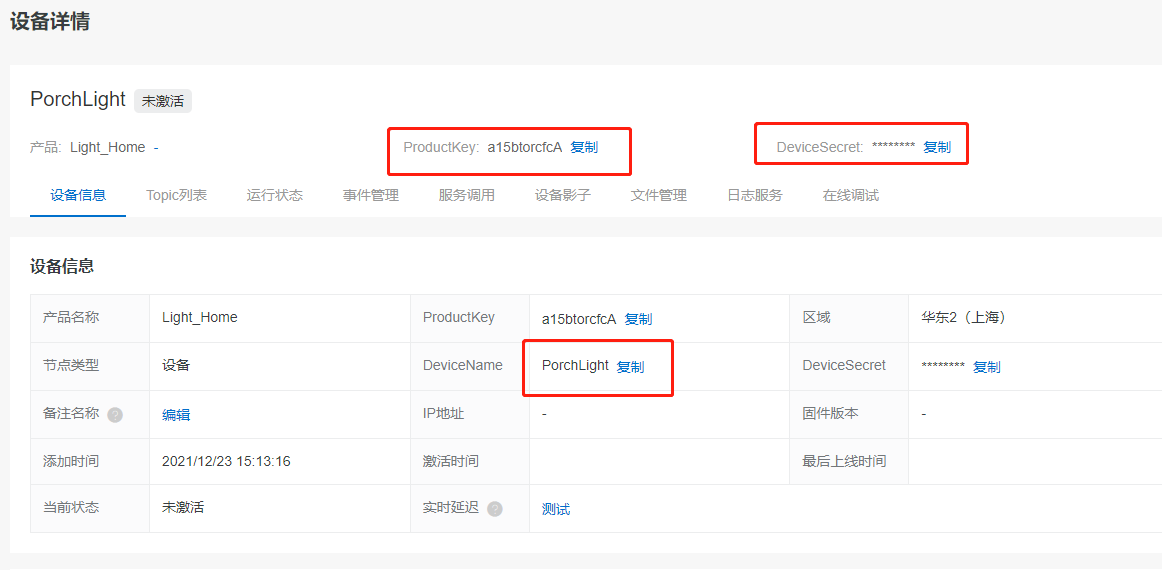

設備創建成功之后，點擊查看，復制設備三元組：ProductKey、DeviceName以及DeviceSecret引數：

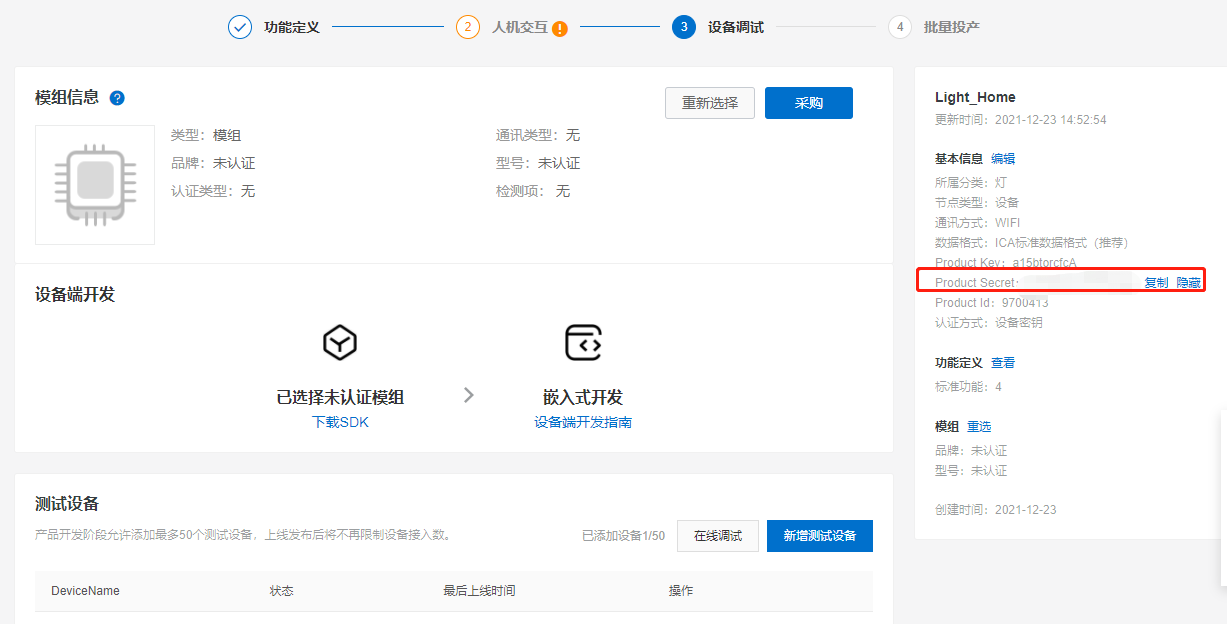

回到產品，點擊復制Product Secret的引數：

將以上引數保管好，以備后用，

ESP-12S開發板部分軟體操作

克隆阿里生活物聯網入網SDK至linux指定目錄下，指令如下：

git clone --recursive https://github.com/espressif/esp-ali-smartliving.git

拉取ESP8266_RTOS_SDK包至同目錄下，克隆成功切換分支為release/v3.3，進入SDK目錄下，運行./install.sh以及. ./export.sh兩條指令，搭建譯環境：

git clone --recursive  https://github.com/espressif/ESP8266_RTOS_SDK.git
cd ESP8266_RTOS_SDK
git checkout release/v3.3
git pull
./install.sh
. ./export.sh

在 esp-ali-smartliving 目錄下執行：

cd ali-smartliving-device-sdk-c
make reconfig (選擇SDK平臺，這里選擇config.freertos.esp8266)
make menuconfig (選擇相關功能配置,默認不需要修改,該步驟可以省略)
make (生成相關頭檔案和庫檔案)

編譯 demo 示例，并生成最終的bin：

cd examples/solutions/smart_light
make defconfig
make menuconfig		//配置模組flash大小為4M
make -j8

擦除原韌體，燒錄新韌體，指令操作如下：

make erase_flash   //擦除開發板中的原有韌體
make flash

燒錄四元組至NVS磁區
在esp-ali-smartliving/config/mass_mfg目錄下有一個參考組態檔，single_mfg_config.csv，我們將該檔案復制到工程中，并進行修改：

key,type,encoding,value
aliyun-key,namespace,,
DeviceName,data,string,config
DeviceSecret,data,string,dsj3RuY74pgCBJ3zczKz1LaLK7RGApqh
ProductKey,data,string,a10BnLLzGv4
ProductSecret,data,string,pVfLpS1u3A9JM0go

將剛剛創建的設備的四元組粘貼到指定位置并保存，在目錄ESP8266_RTOS_SDK/components/nvs_flash/nvs_partition_generator下運行指令，生成四元組bin檔案：

$IDF_PATH/components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py --input UserPath/single_mfg_config.csv --output UserPath/single_mfg.bin --size 0x4000

最后加個四元組燒錄至開發板中：

$IDF_PATH/components/esptool_py/esptool/esptool.py --port /dev/ttyUSB0 write_flash 0x100000 my_single_mfg.bin

ESP32-S開發板部分軟體操作

克隆阿里生活物聯網入網SDK至linux指定目錄下，指令如下：

git clone --recursive https://github.com/espressif/esp-ali-smartliving.git

拉取esp-idf包至同目錄下，克隆成功切換分支為release/v4.3，進入SDK開目錄下，運行./install.sh以及. ./export.sh兩條指令，搭建譯環境：

git clone --recursive  https://github.com/espressif/esp-idf.git
cd esp-idf
git checkout release/v4.3
git pull
./install.sh
. ./export.sh

在 esp-ali-smartliving 目錄下執行：

cd ali-smartliving-device-sdk-c
make reconfig (選擇SDK平臺，這里選擇config.esp32.aos)
make menuconfig (選擇相關功能配置,默認不需要修改,該步驟可以省略)
make (生成相關頭檔案和庫檔案)

編譯 demo 示例，并生成最終的bin：

cd examples/solutions/smart_light
make defconfig
make menuconfig		//配置模組flash大小為4M
make -j8

擦除原韌體，燒錄新韌體，指令操作如下：

make erase_flash   //擦除開發板中的原有韌體
make flash

燒錄四元組至NVS磁區
在esp-ali-smartliving/config/mass_mfg目錄下有一個參考組態檔，single_mfg_config.csv，我們將該檔案復制到工程中，并進行修改：

key,type,encoding,value
aliyun-key,namespace,,
DeviceName,data,string,config
DeviceSecret,data,string,dsj3RuY74pgCBJ3zczKz1LaLK7RGApqh
ProductKey,data,string,a10BnLLzGv4
ProductSecret,data,string,pVfLpS1u3A9JM0go

將剛剛創建的設備的四元組粘貼到指定位置并保存，在目錄$IDF_PATH/components/nvs_flash/nvs_partition_generator下運行指令，生成四元組bin檔案（注意：ESP32-S模組與ESP-12S模組將四元組生成bin檔案的指令格式不同）：

$IDF_PATH/components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py UserPath/single_mfg_config.csv UserPath/single_mfg.bin --size 0x4000

最后將四元組燒錄至開發板中：

$IDF_PATH/components/esptool_py/esptool/esptool.py write_flash 0x210000 single_mfg.bin

三、效果演示

3.1、天貓精靈找隊友測驗

完成以上配置并重啟設備，設備將進入一鍵配網狀態，此時，給天貓精靈下指令“查找設備”，當天貓精靈回復有新設備，是否連接時，下“連接”指令，最終等待配網成功，

3.2、APP配網測驗

打開“天貓精靈APP”，點擊右上角的“+”按鈕，選擇掃一掃，掃描設備配網二維碼，輸入賬號密碼，最后等待入網成功，
