1、專案背景

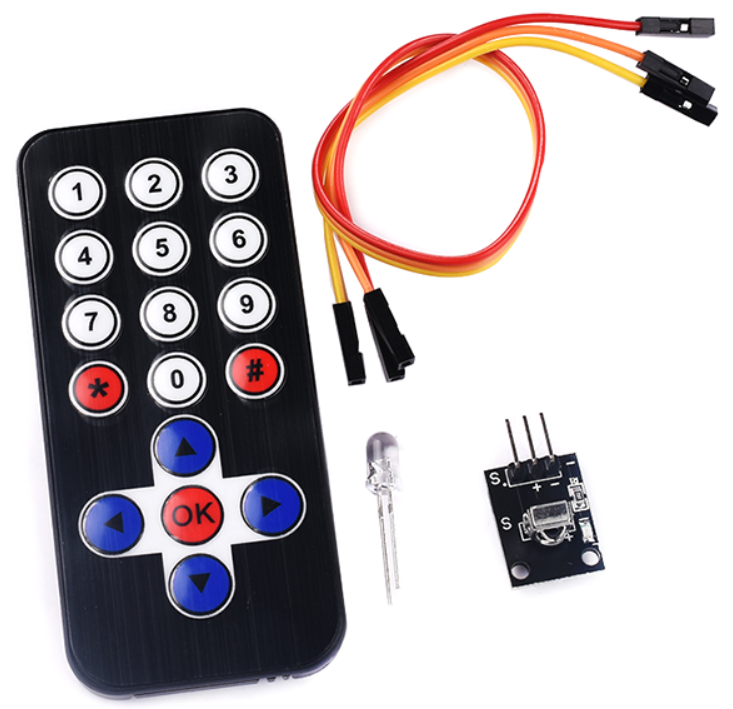

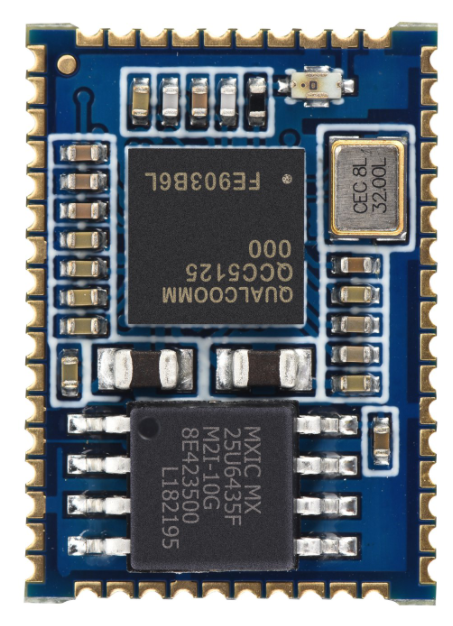

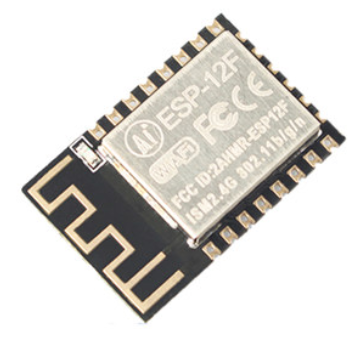

當專案需要近距離無線通信，控制傳輸數字量信號時，若使用藍牙、WiFi模塊，成本高昂，且需要AT指令配置比較繁瑣，若使用紅外傳感器，通信距離短，且容易受到角度影響，無法穿墻，
本篇博文將分享一種有意思的解決方案：基于433MHz通信頻率制作的無線開關模組，該方案包括：發射器和接收器兩部分，傳輸數字量信號，具有操作簡單、擴展性高、穿透性強、待機功耗低等優勢，
可應用于：
- 無線門鈴
- 無線遙控器
- 部署為傳感器信號采集節點
- 有線按鈕升級無線按鈕
演示效果如下所示：
關注公眾號：【美男子玩編程】，回復關鍵字：【無線控制器】，獲取專案資源~
2、方案特點
433MHz數字量無線控制器具有以下特點：
- 作業電壓：3.3～5.0V DC
- 穩定傳輸距離：室內15M
- 發射器發射電流：10mA@5V
- 發射器待機電流：<10uA@5V
- 接收器發射電流：6mA@5V
- 接收器待機電流：3mA@5V
- 輸入信號：數字量
- 介面數量：4
- 作業頻段：433MHz
傳輸距離：
- 室內不隔墻：15米
- 室內隔1面墻：14~15米
- 室內隔2面墻：13~14米
3、實作方法
3.1、無線發射器

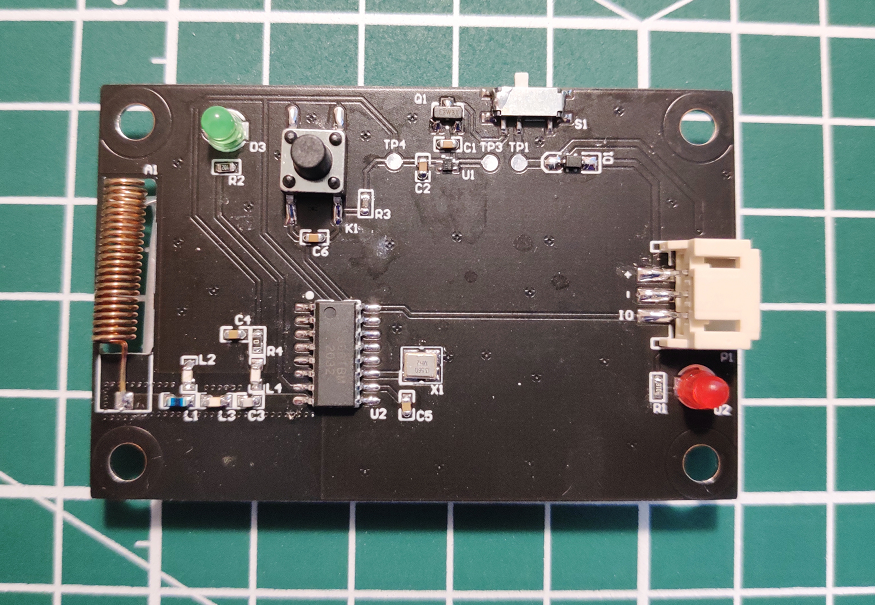

無線發射器有兩種供電方式和控制方式：可以使用3.7V鋰電池進行供電，通過按鈕控制接收器開關，也使用MCU供電（5V/3.3V），通過MCU內部邏輯，控制數字I/O狀態，實作無線開關，

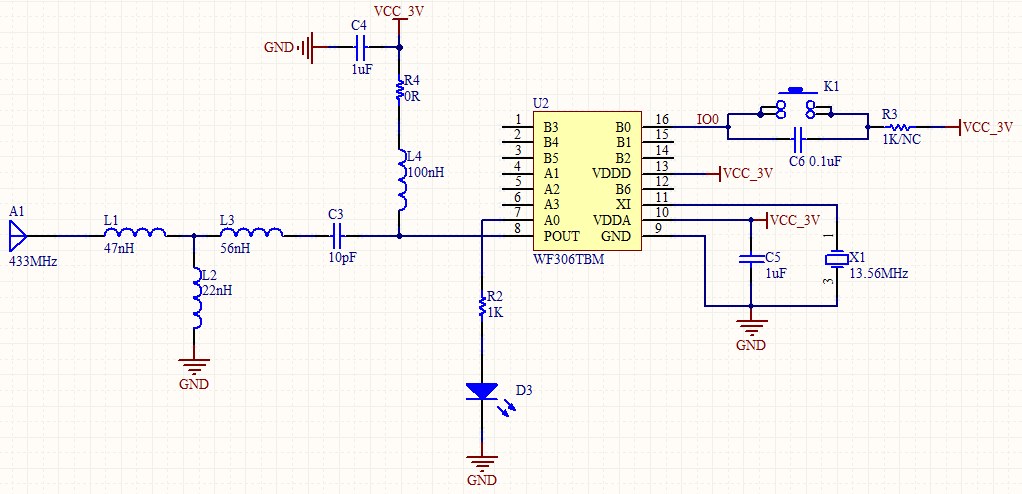

無線發射器基于WF306TBM芯片，采用EV1527編碼格式，四位鍵值碼可以組合成15種不同的狀態，可通過按鈕和無線接收器進行配對或者控制無線接收器開關狀態，設計原理圖如下所示：

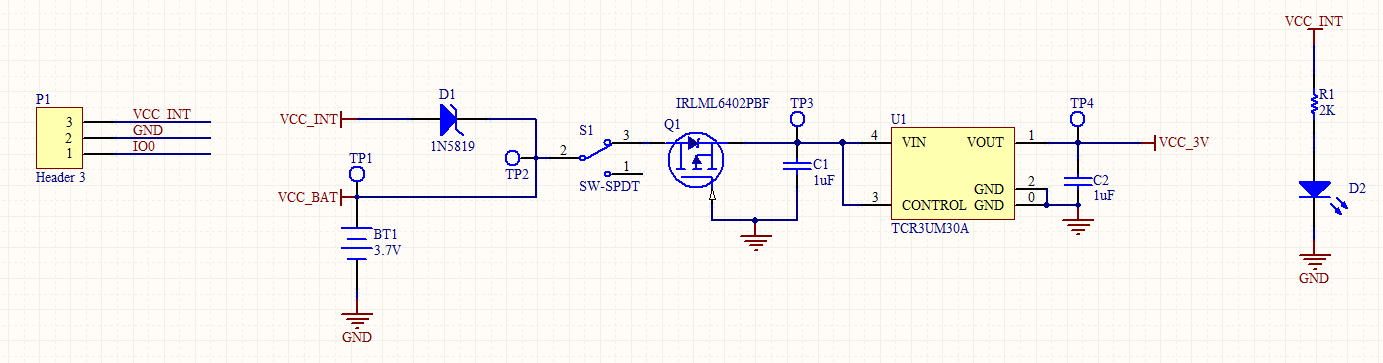

電源部分支持MCU供電和3.7V鋰電池供電，具有防反接功能，設計原理圖如下所示：
3.2、無線接收器
無線接收器具有配對功能，以保證只有配對的發射設備才能控制接收器，接收器支持：點動、鎖存、自鎖、互鎖四種作業模式，可以配對EV1527編碼的發射器，一個接收器最多可配對32個發射器，發射器和接收器通過配對后支持“一發多收”或“一收多發”模式，

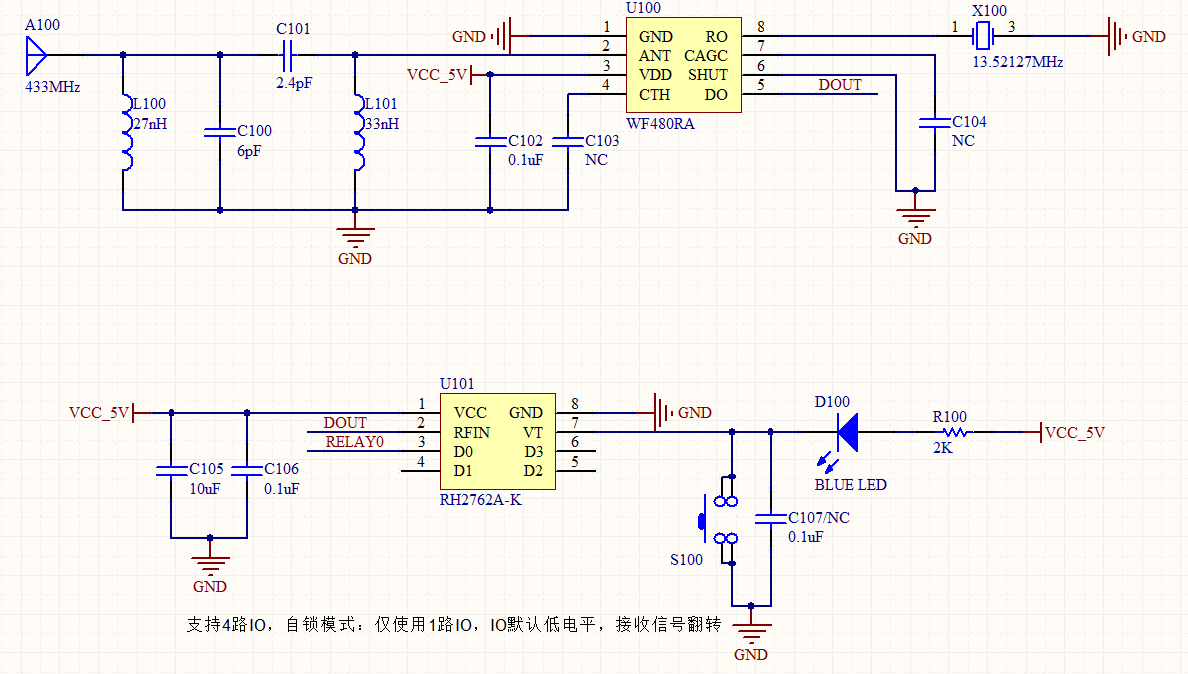

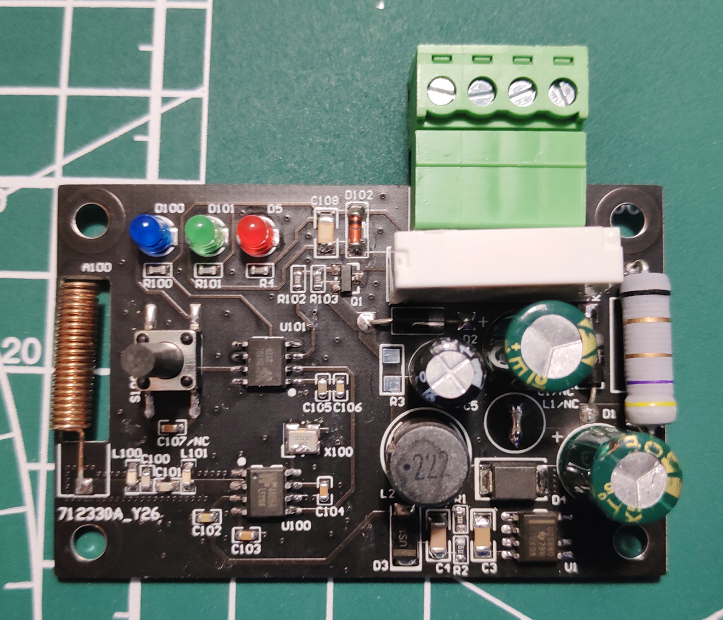

無線接收器基于：WF480RA和RH2762A-K芯片，按鈕可使用和無線發射器的配對，設計原理圖如下所示：

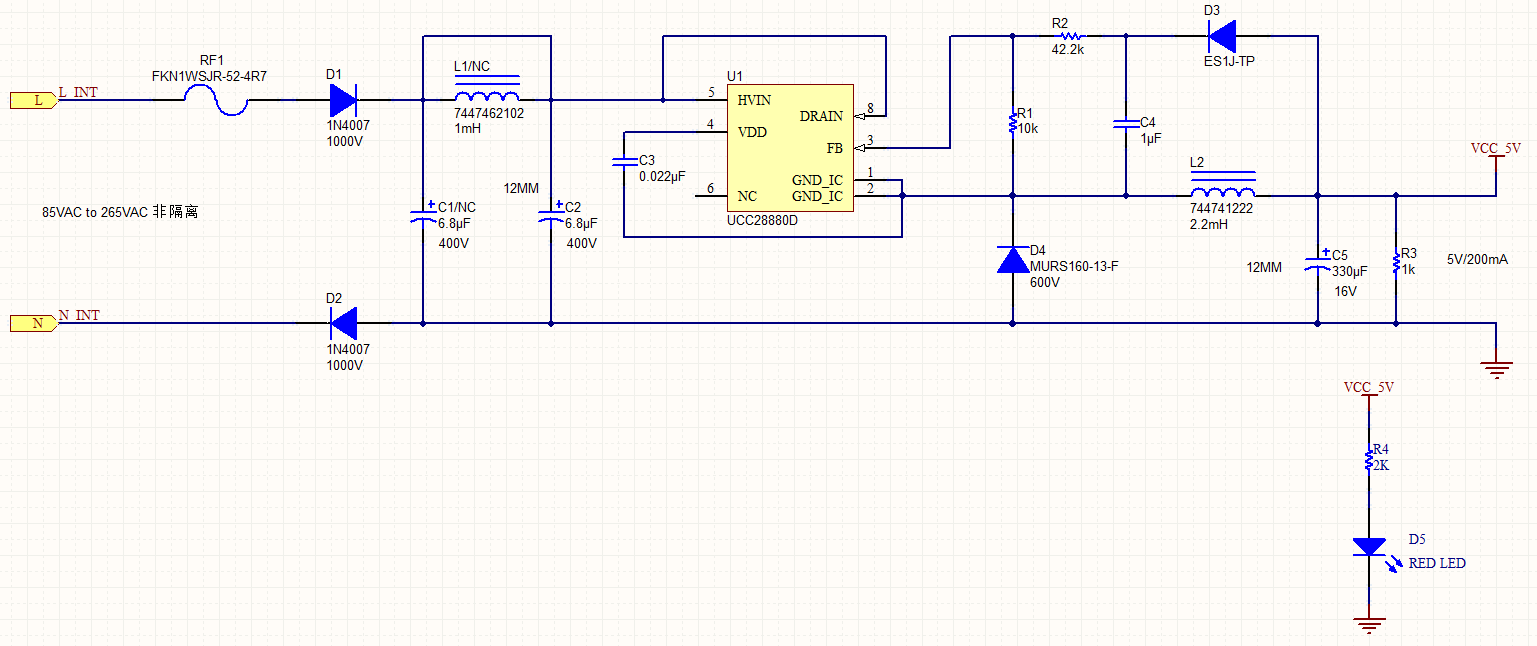

無線接收器主要用于控制家用設備，所以供電選用UCC28880D芯片，將85V~265V交流電轉換為5V/200mA直流電，為了降低成本，縮小體積，本方案電源采用非隔離方式，注意：設備通電后切忌用手觸摸模塊！設計原理圖如下所示：

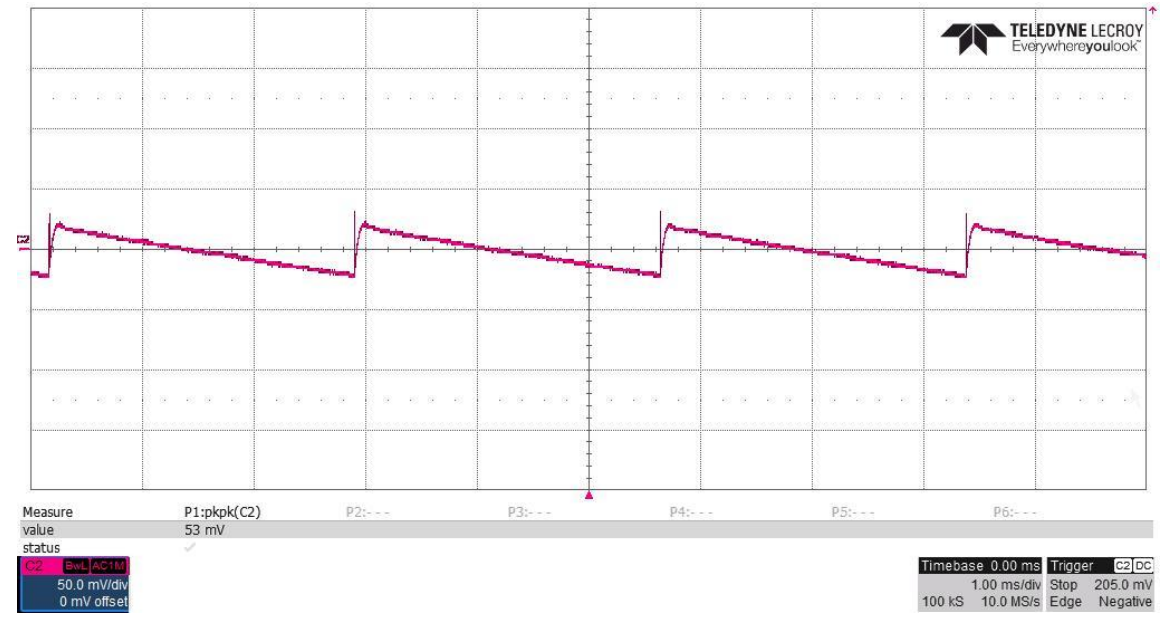

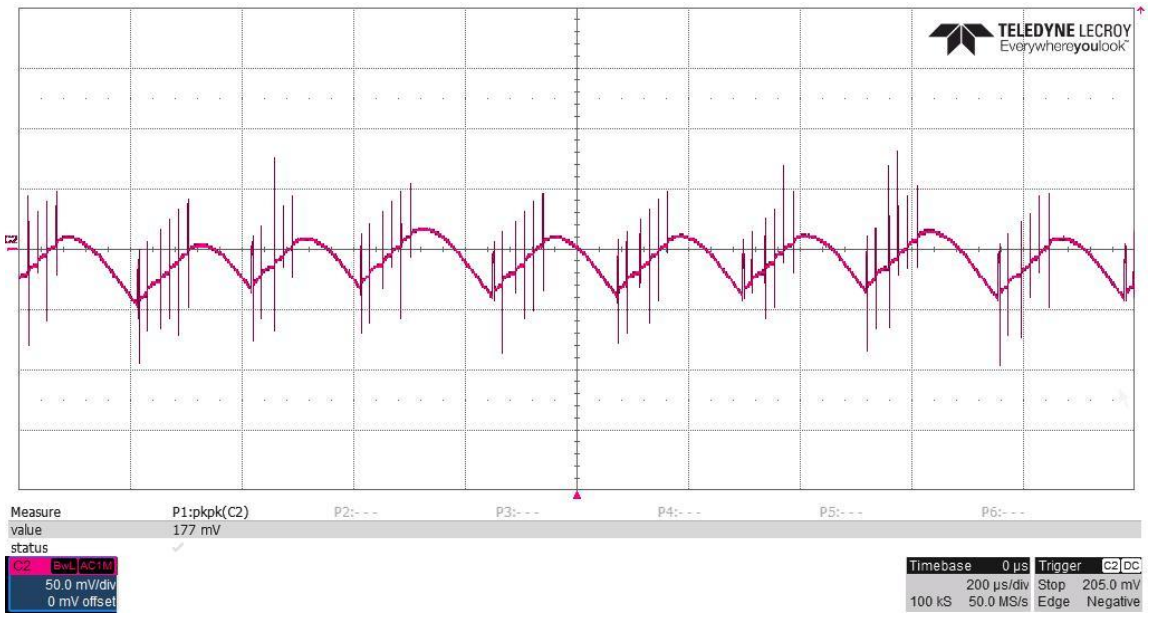

電源空載時紋波53mV，滿載時177mV，無線接收器瞬間消耗電流最大也就幾十mA，可以滿足基本的應用，各位也可以再設計添加LDO，性能會更穩定，

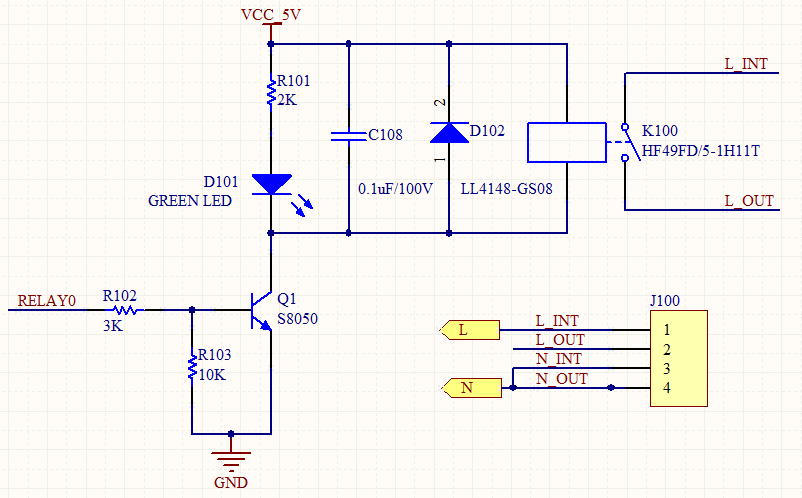

接收到無線發射器傳輸的開關信號，無線接收器控制繼電器閉合/斷開，實作對設備供電的控制，設計原理圖如下所示：
4、無線控制器配對
4.1、無線配對
無線控制器配對流程如下所示：
- 點按一下無線接收器的按鈕（按壓時間<0.5S），按鈕旁邊的藍色指示燈會亮起，此時進入等待配對狀態；
- 六秒內使無線發射器的任意一路持續發射信號，直到接收器的藍色指示燈閃爍3下，此時配對成功；
- 藍色指示燈閃爍三下配對成功后會再次亮起，這時可進行下一個發射器的配對，如果沒有下一個要配對的發射器，等待6S后會自動退出配對模式；
- 說明：配對等待時間為6S，如果6S內沒有接收到發射器的配對信號則自動退出配對模式，
- 說明：配對成功后，發射器要重新發射信號接收器才能收到，如果配對失敗，重復前兩步操作即可，
- 說明：只需要配對發射器D0~D3其中任意一路信號即可，其他三路會自動匹配，
4.2、模式切換
無線接收器默認為點動模式，以下的示例全部以點動模式為例， 如果沒有特殊要求，可跳過此步驟，
| 模式 | 說明 |
|---|---|
| 鎖存 | D0收到一次信號后就一直保持高電平，直到D1~D3收到信號 |
| 自鎖 | D0每收到一次信號，對應的輸出狀態就反轉一次，D1~D3同理 |
| 點動 | D0收到信號輸出高電平，沒有收到信號低電平，D1~D3同理 |
| 互鎖 | D0收到信號，D0就保持高電平，其余全部低電平，D1~D3同理 |
按住按鈕0.5~1.5 秒， 然后松開，藍色指示燈閃爍兩次，表示您已經進入模式切換狀態，然后可以根據6秒內按下按鈕的次數進入不同的模式：
- 如果按1下，則進入鎖存模式；
- 如果按2下，則進入自鎖模式；
- 如果按3下，則進入點動模式；
- 如果按4下，則進入互鎖模式；
根據需要進入的模式，按動相應次數的按鈕，然后按住按鈕1.5秒，時間較短，注意不要超時，松手后藍色指示燈閃動2下即設定成功并進入相應的作業模式，
4.3、清除配對
無線接收器最多可保存32組發射器編碼，超過32組時，最先配對的一組編碼會被覆寫，
清除所有配對過的發射器：長按無線接收端按鈕超過4秒，松手后藍色指示燈閃動2下即成功清除所有配對過的發射器；如果清除失敗，則重復上述操作即可，
