1、產品說明:
深圳市振邦微科技新推出1.8V至15V輸入·15-350mA單通道定電流LED驅動芯片1CXXX，1CXXX是一簡單小功率的定電流元件，在各種 LED 照明產品的應用上非常容易使用，其具有絕佳的 負載與電源調變率和極小輸出電流誤差，1.8V至15V輸入·15-350mA-1CXXX系列 能使 LED 的電流非常穩定，在大面積的光源應用上, 即使電源及負載的變動範圍很大時，都能讓 LED 亮度 保持均勻一致，並增長 LED 使用壽命，
1CXXX擁有寬廣的作業電源範圍以及超低的電源 電流，使得1CXXX可在照明應用線路中輕易的取得 VDD 作業電壓，在這種架構下， 1CXXX不需另外提供電源 即能正常作業，
除支援寬廣電源範圍外， 1CXXX的 V
DD
腳可以充當 輸出致能(OE)功能使用，可接受一般通用的微處理機 (MCU) 輸出介面進行波寬調變(PWM)調光，
1CXXX的極低電源啟動電壓特性，也可讓更簡易的使用，當輸出端與電源端短路，可使
變成恒流二極體的使用方式，此種作業方式，可使1CXXX作業在 LED 串中的任何位置，
The very low starting voltage characteristic of 1cxxx also makes it easier to use. When the output terminal is short circuited with the power supply terminal, theBecome a constant current diode. In this way, 1cxxx can work at any position in the LED string.
2、晶片特性：
15 ~ 350mA
單通道定電流驅動器
V
DD
電源電壓範圍
1.8V ~ 15V
，寬廣電源設計，支 援自我供電結構
1.8V至15V輸入·15-350mA支援 V
DD
腳位
PWM
調光
固定電流設計，不需要外加電阻設定電流
低輸出端電壓降
0.2V ~ 0.8 V (
依輸出電流而定
)
快速的電位爬升時間
/
電位下降時間
晶片間輸出電流差異±
4%
電源及負載調變率±
0.5%/V
130
℃
~160
℃晶片溫度保護，電流隨溫度升高而 下降，無過溫閃爍現象
作業環境溫度
-40
℃
~85
℃
無鉛環保封裝
3、產品應用：
一般 LED
照明
建築裝飾照明
廣告燈箱
LED 字燈
,
燈條
,
片燈
RGB 顯示器
/
指示燈
/
裝飾燈
LED 手電筒
車用光源
COB 恆流光源
以上芯片可以根據客戶需求方案應用,提供除錯樣板和芯片,歡迎來電咨詢!
名稱：1.8V至15V輸入·15-350mA單通道定電流LED驅動芯片
訂購資訊
零件號碼:1Cxxx
範例: 1C040輸出電流為40mA

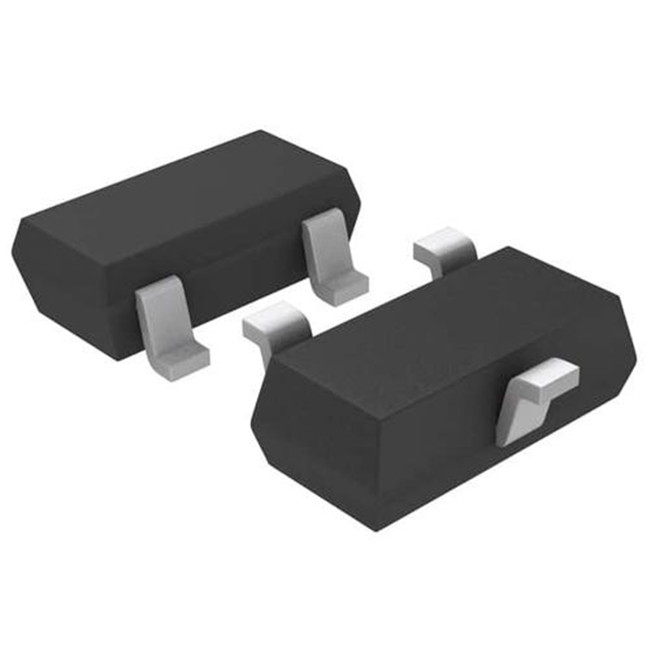

附註: SOT89 封裝電流需≧100mA，
