目錄
- 一、實驗要求
- 二、Flash地址空間的讀取
- 1. Flash原理
- 2. 實驗前準備
- 3.cubeMX主要工程的建立
- 4.相關代碼添加
- 5.ST-Link的使用
- 6.仿真除錯
- 三、基于片內flash的提示音播放程式
- 1. 使用DAC輸出周期2khz的正弦波
- 2.使用DAC輸出數字音頻歌曲資料轉換為模擬音頻波形輸出
- 四、總結
- 五、資料參考
一、實驗要求
Flash地址空間的資料讀取，stm32f103c8t6只有20KB 記憶體（RAM）供程式代碼和陣列變數存放，因此，針對內部Flash的總計64KB存盤空間(地址從0x08000000開始），運行一次寫入8KB資料，總計復位運行代碼4次，將32KB資料寫入Flash，并驗證寫入資料的正確性和讀寫速率，
基于片內Flash的提示音播放程式，實驗資料準備：用Adobe audition或goldwave等音頻編輯軟體錄制“您好歡迎光臨！”的幾秒鐘的聲音（8khz采樣、8bit量化編碼的單聲道wav格式），確保音頻資料盡量小（最大不超64KB），然后編程將其分批次寫入stm32f103c8t6芯片內部flash區域，
數字音頻還原播放任務：編程讀取此段音頻，分別通過 （a）stm32f103c8t6自帶的DAC通道，轉換為模擬音頻進行播放，并用示波器觀察波形，用耳機/喇叭收聽，評判音樂還原效果；
二、Flash地址空間的讀取
1. Flash原理
不同型號的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 位元組，最大的則達到了 1024K 位元組，市面上 STM32F1 開發板使用的芯片是 STM32F103系列，其 FLASH 容量一般為 512K 位元組，屬于大容量芯片，
Flash的編程原理都是只能將1寫為0，而不能將0寫為1，所以在進行Flash編程前，必須將對應的塊擦除，即將該塊的每一位都變為1，塊內所有位元組變為0xFF，
STM32F1 的閃存（Flash）模塊：主存盤器、資訊塊、閃存存盤器介面暫存器
①主存盤器，該部分用來存放代碼和資料常數（如 const 型別的資料），對于大容量產品，其被劃分為 256 頁，每頁 2K 位元組，注意，小容量和中容量產品則每頁只有 1K 位元組，
②資訊塊，該部分分為 2 個小部分，其中啟動程式代碼，是用來存盤 ST 自帶的啟動程式，用于串口下載代碼，當 BOOT0 接 V3.3， BOOT1 接 GND 的時候，運行的就是這部分代碼，用戶選擇位元組，則一般用于配置寫保護、讀保護等功能，
③閃存存盤器介面暫存器，該部分用于控制閃存讀寫等，是整個閃存模塊的控制機構，對主存盤器和資訊塊的寫入由內嵌的閃存編程/擦除控制器(FPEC)管理；編程與擦除的高電壓由內部產生，
在執行閃存寫操作時，任何對閃存的讀操作都會鎖住總線，在寫操作完成后讀操作才能正確地進行；既在進行寫或擦除操作時，不能進行代碼或資料的讀取操作，
2. 實驗前準備
硬體：STM32F103C8T6、STlink
軟體：Keil、STM32CubeMX
3.cubeMX主要工程的建立
相信在做這種實驗的小伙伴肯定對cubeMX非常熟悉了，所以在這兒只給出主要的步驟；如果不熟悉可以參考https://blog.csdn.net/qq_57357292/article/details/120894761?spm=1001.2014.3001.5501

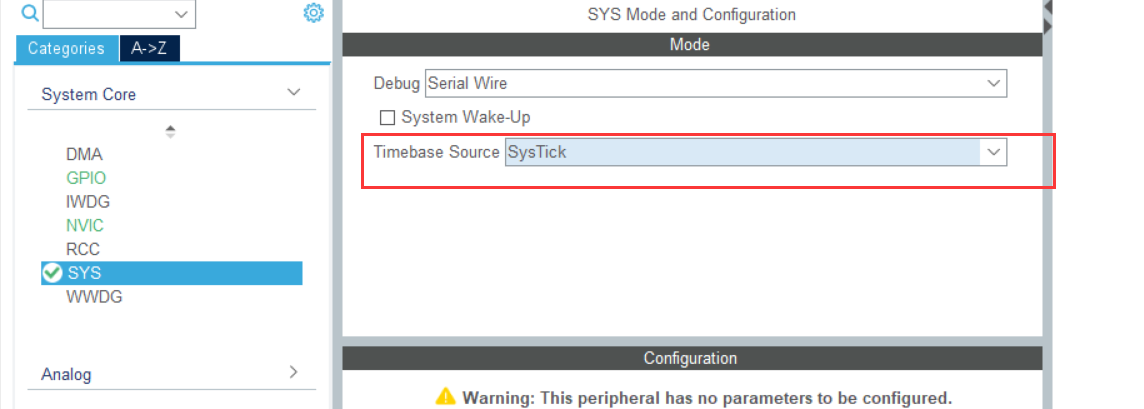

- 配置SYS

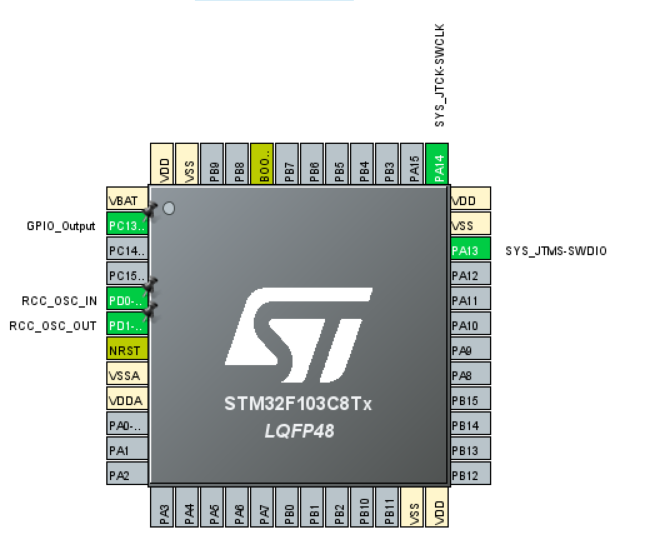

- 引腳配置

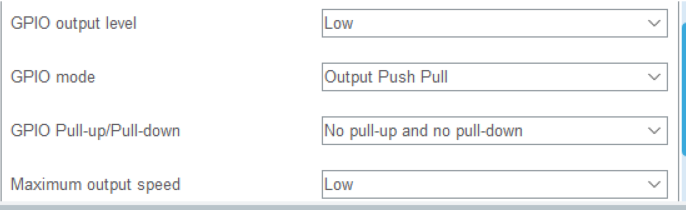

- 對GPIO相關的設定

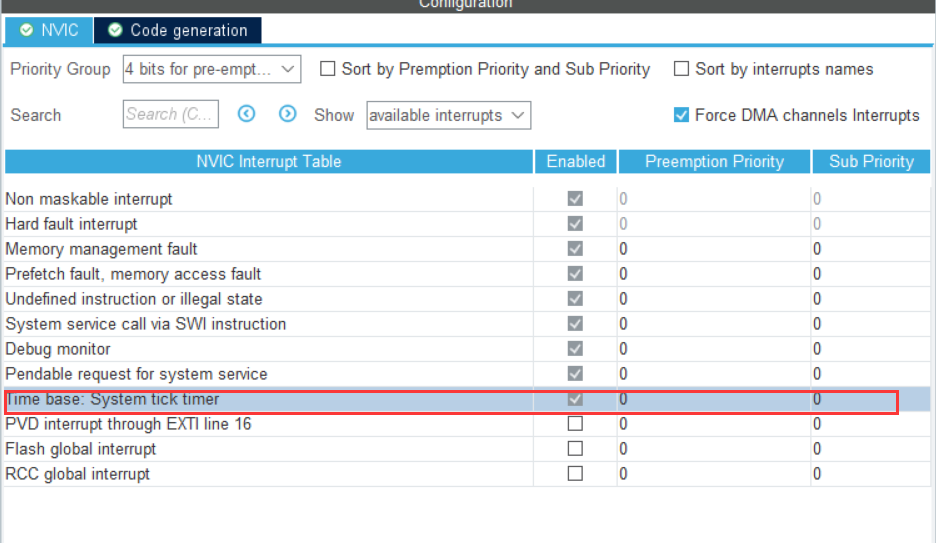

- 中斷設定

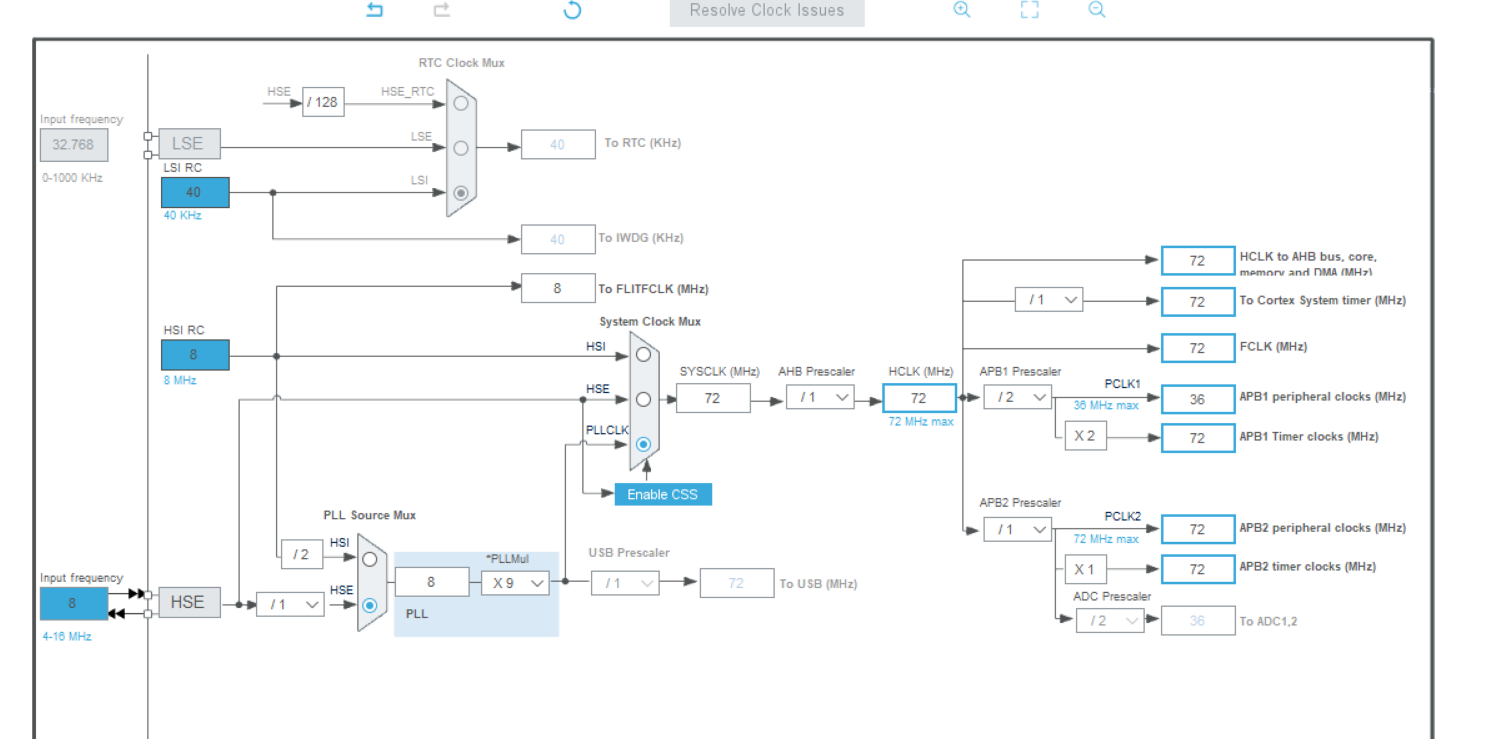

- 時鐘配置

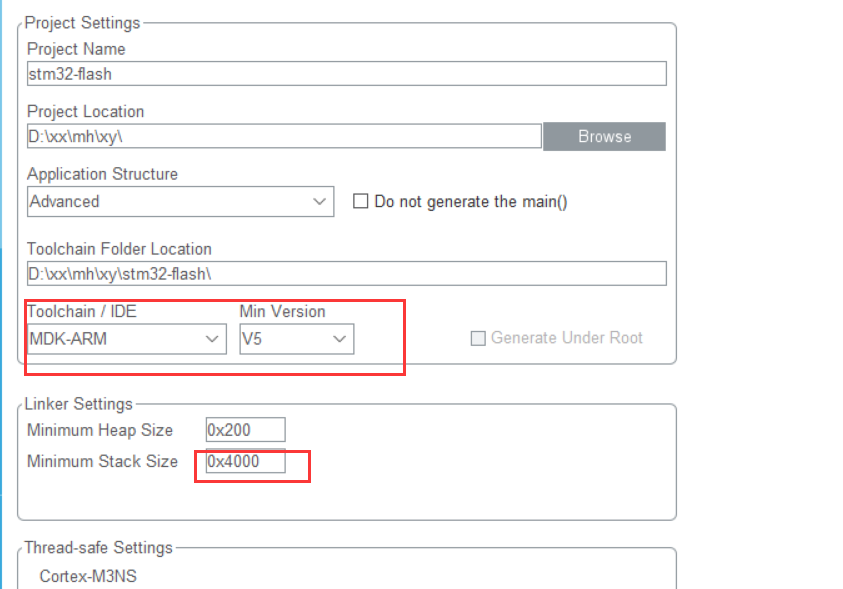

- 設定堆疊大小
最后生成工程代碼即可
4.相關代碼添加
附上工程原始碼
鏈接：https://pan.baidu.com/s/1yc0lJVWkrU83vLvaLhZ0zQ
提取碼：9467

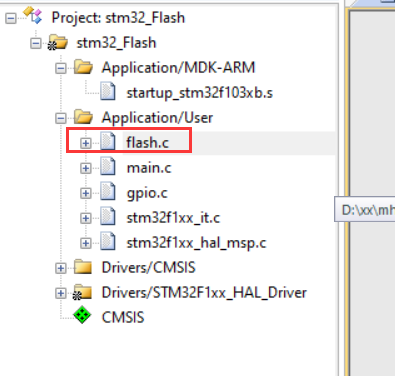

將flash.c工程檔案夾加入到剛剛建立的keil工程中

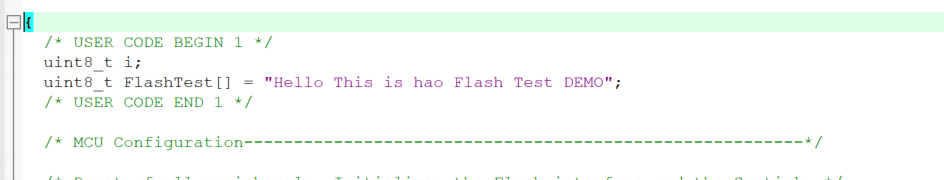

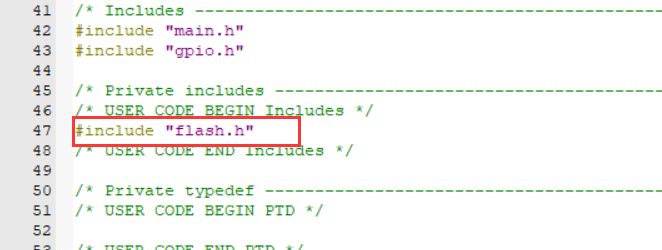

在main.c檔案中添加代碼
#include "flash.h"

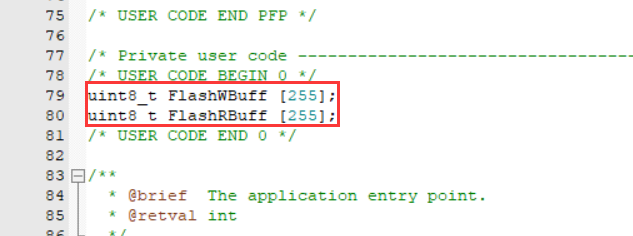

uint8_t FlashWBuff [255];
uint8_t FlashRBuff [255];

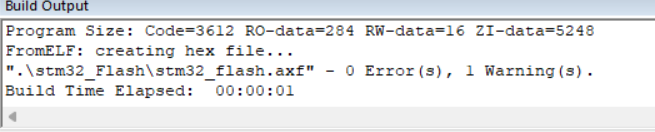

修改完后編譯，進行除錯
5.ST-Link的使用

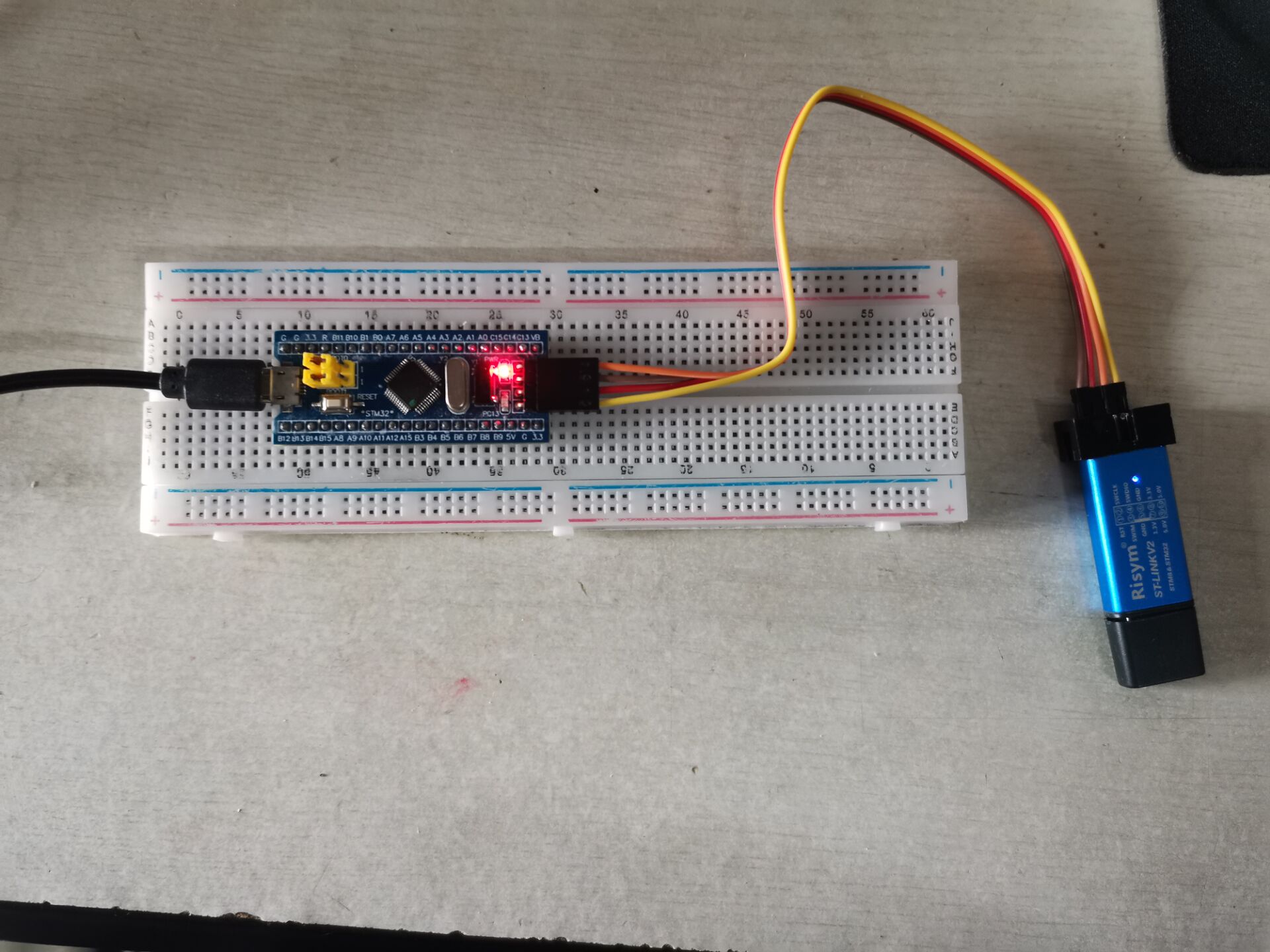

硬體連接
| stm32 | ST-Link |
|---|---|
| SWCLK/TCK | SWCLK/TCK |
| SWDIO/TMS | SWDIO/TMS |
| GND | GND |
| VCC | VCC |
在電腦上下載好ST-Link驅動
提取碼：9467

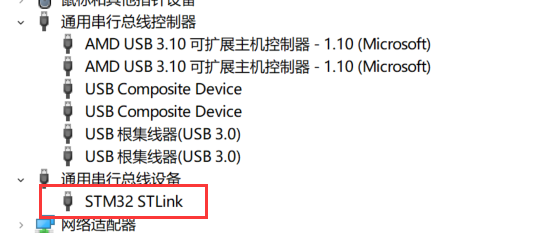

可以說明ST-Link 驅動已經安裝完成，接下來只需要在 mdk 工程里面配置一下 ST-Link即可，

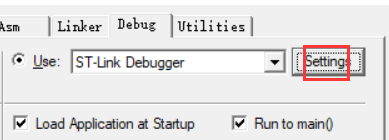

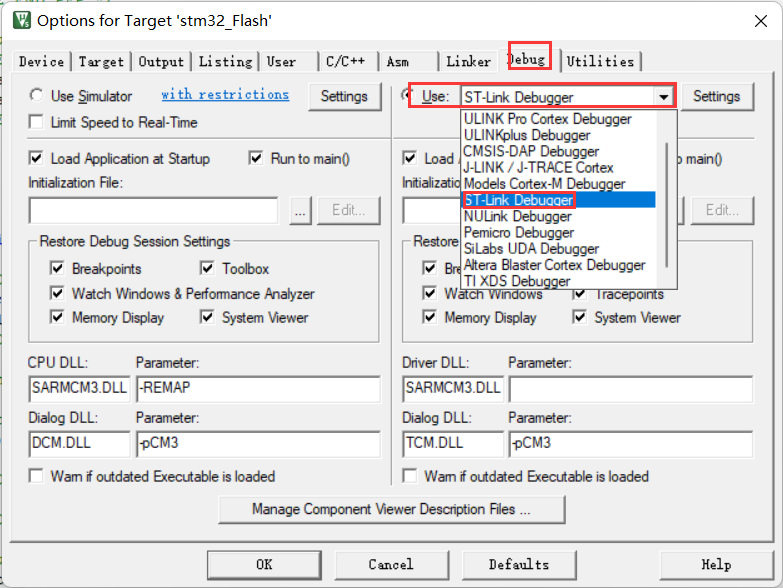

回到keil中進行相關配置

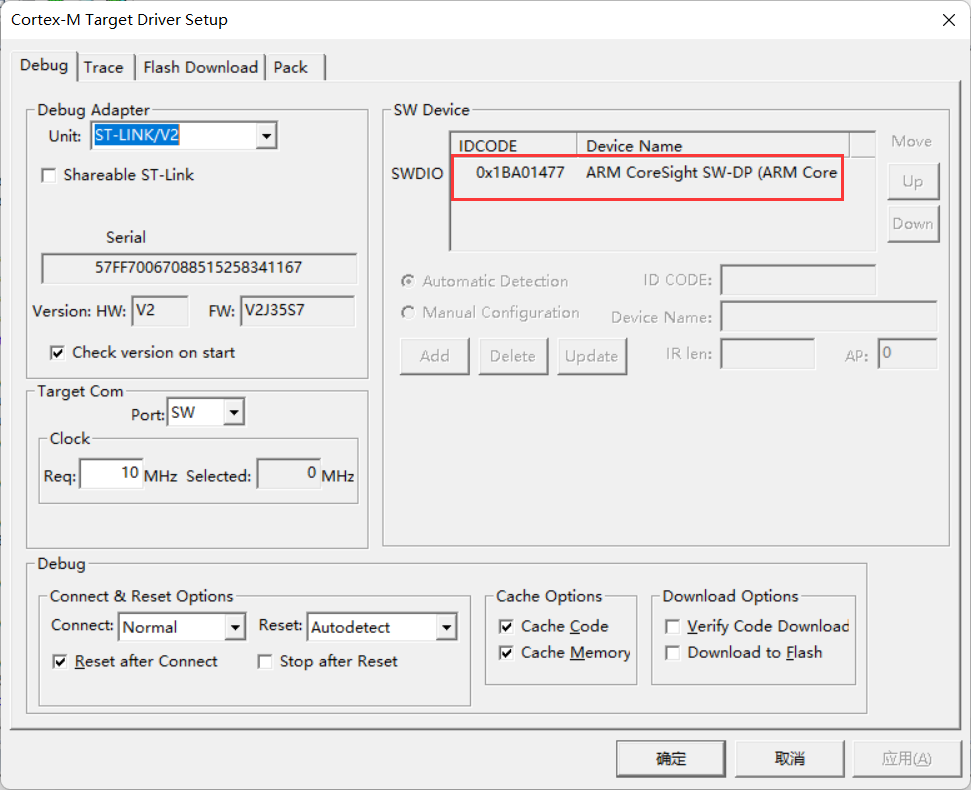

表明連接成功了

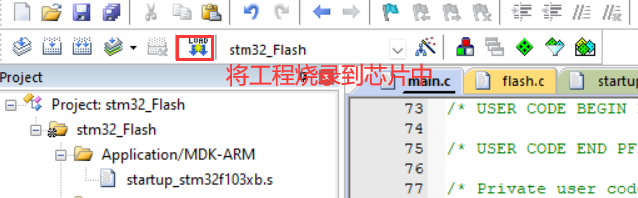

編譯后直接點擊下載

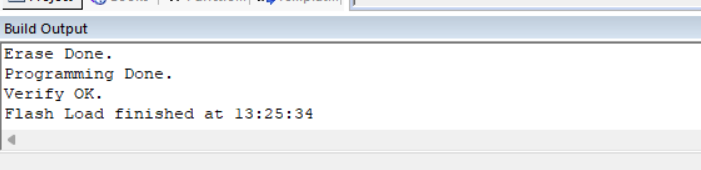

燒錄成功
6.仿真除錯
進入debug，如果是仿真除錯的話，實際操作發現陣列沒有產生變化，
于是又用STlink又試了一下，以下主要是STlink除錯的程序，

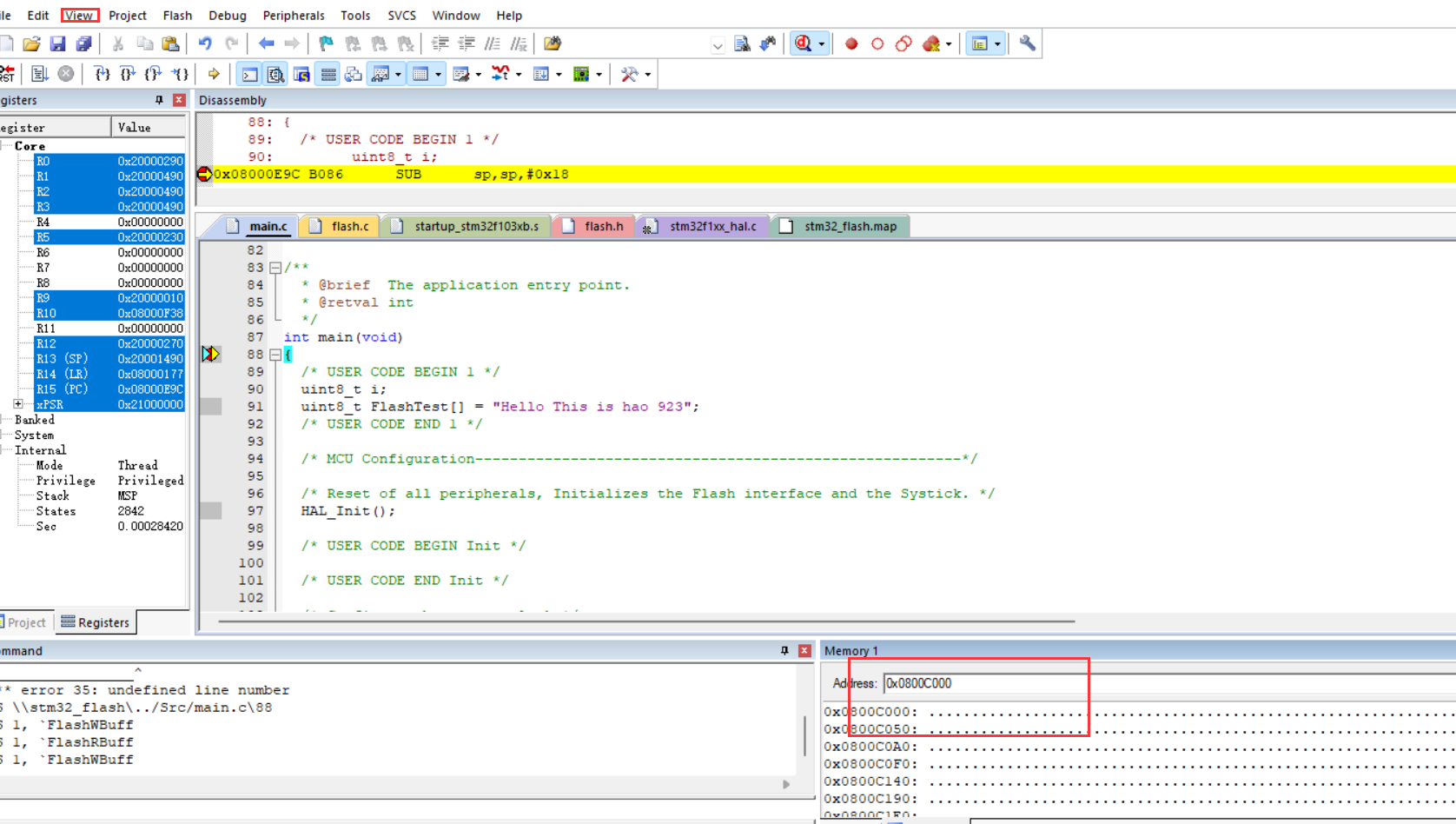

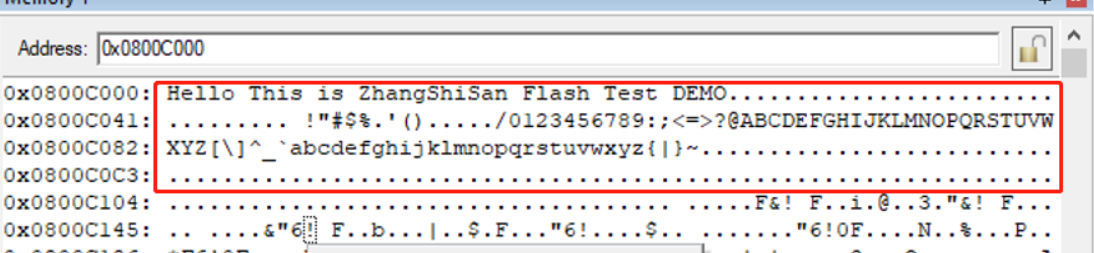

View->memory windows->memory 1打開記憶體觀察視窗，并在地址欄中輸入：0x800c000,觀察將要修改的flash區間區容：

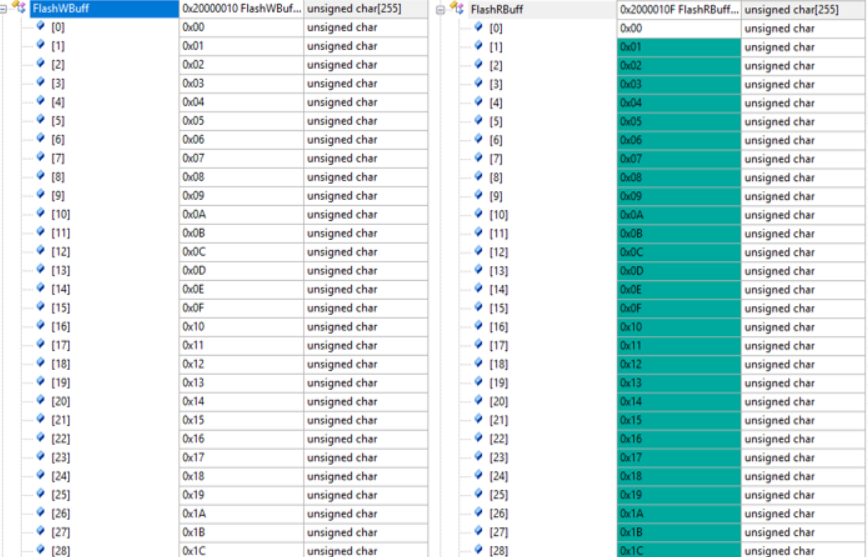

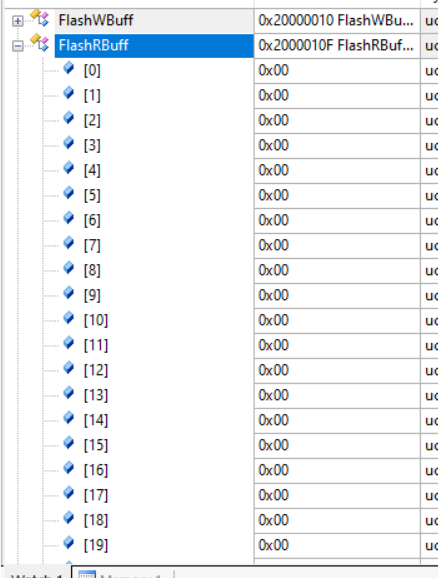

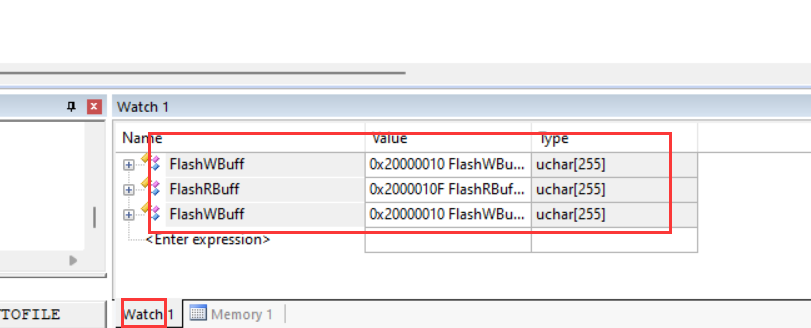

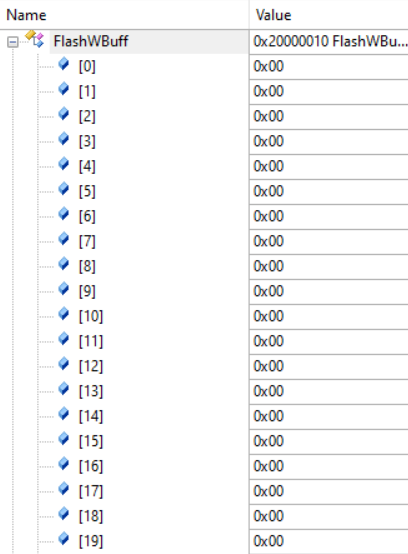

View->Watch windows->Watch 1打開一個變數觀察視窗，將變數FlashWBuff 和 FlashRBuff加入到 Watch 1 觀察視窗：
F5全速運行

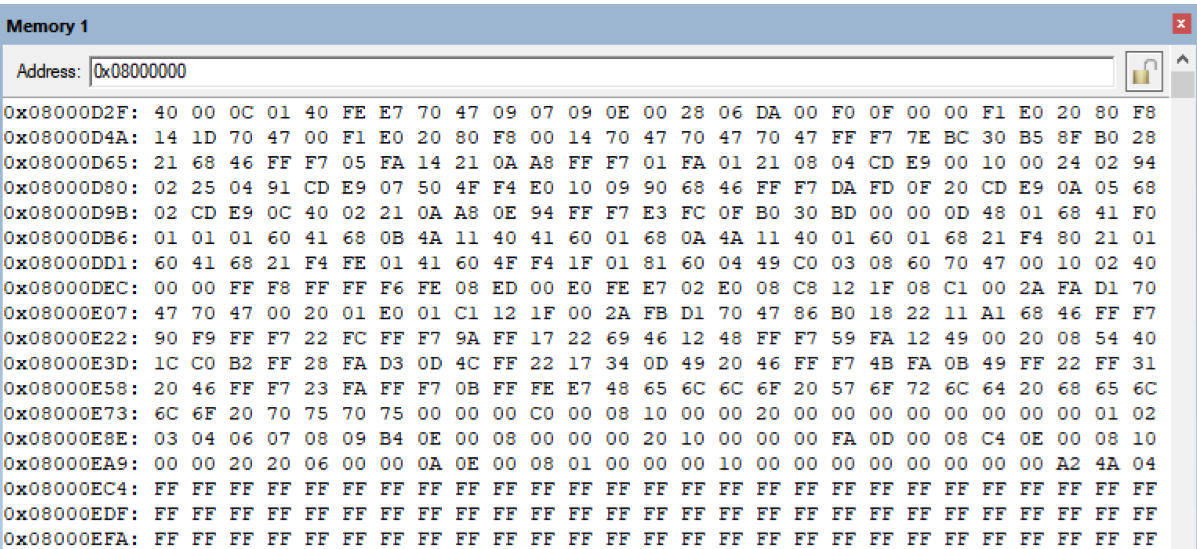

可以看一下起始位置的資料0x08000000
三、基于片內flash的提示音播放程式
1. 使用DAC輸出周期2khz的正弦波
建議先用單音音頻（比如2000Hz的正弦波）的wav資料進行實驗，通過DAC或PCM音頻模塊能夠基本還原出原始正弦波聲音后，再用語言/音樂信號進行實驗，
生成單音正弦波
檔案—>新建—>音頻檔案
效果->生成->音調

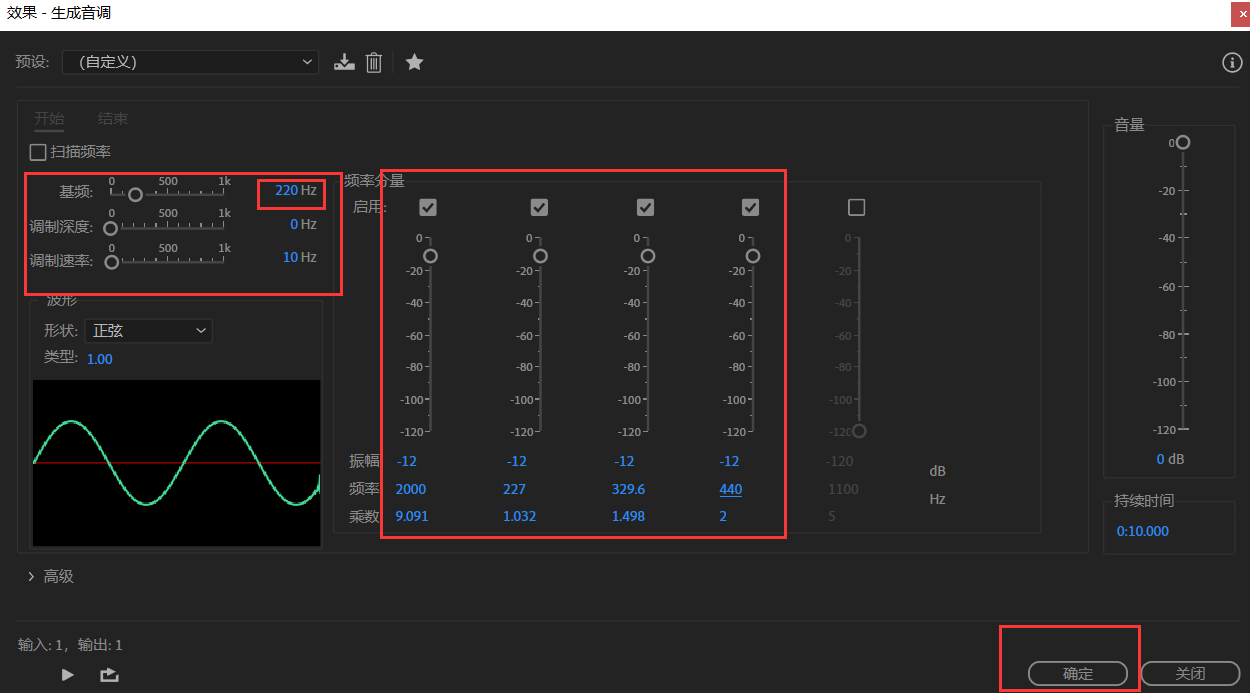

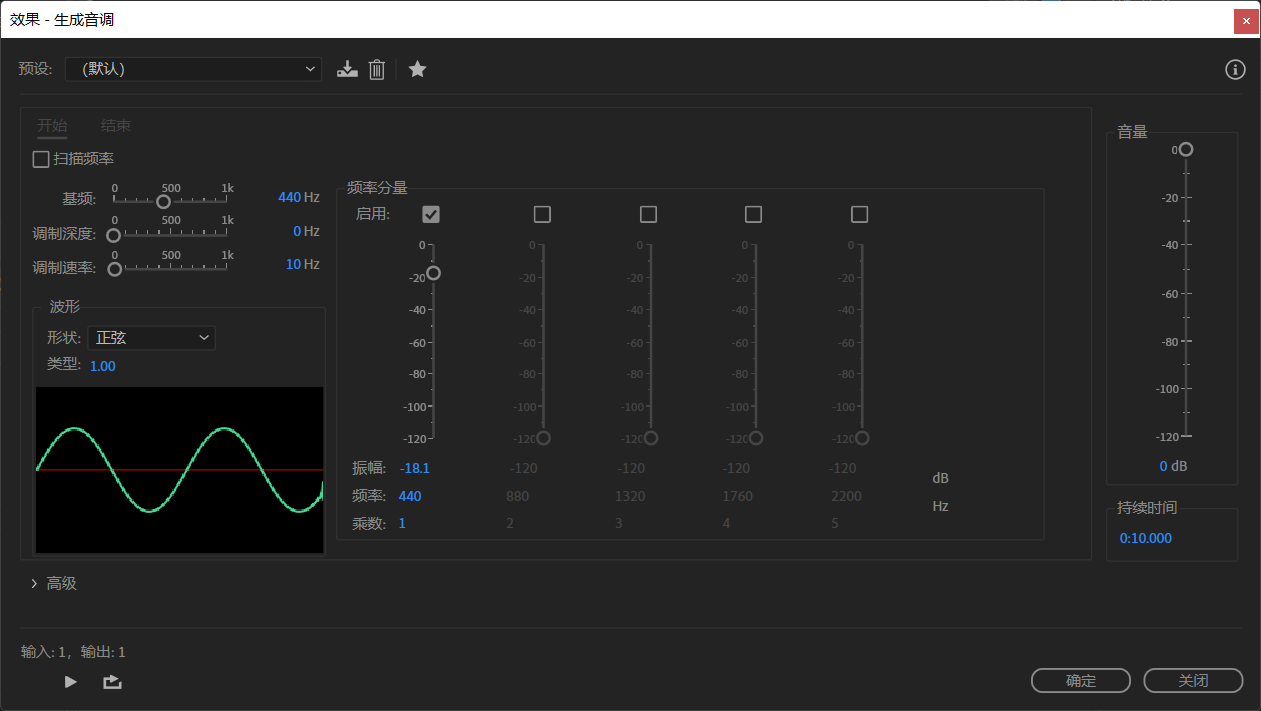

設定相關的資料

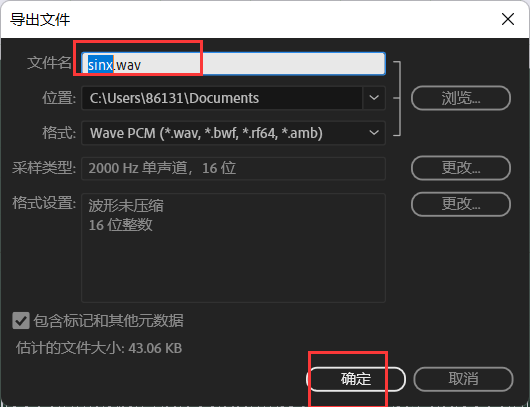

檔案->匯出->設定匯出為wav檔案
用UltraEdit得到相關資料

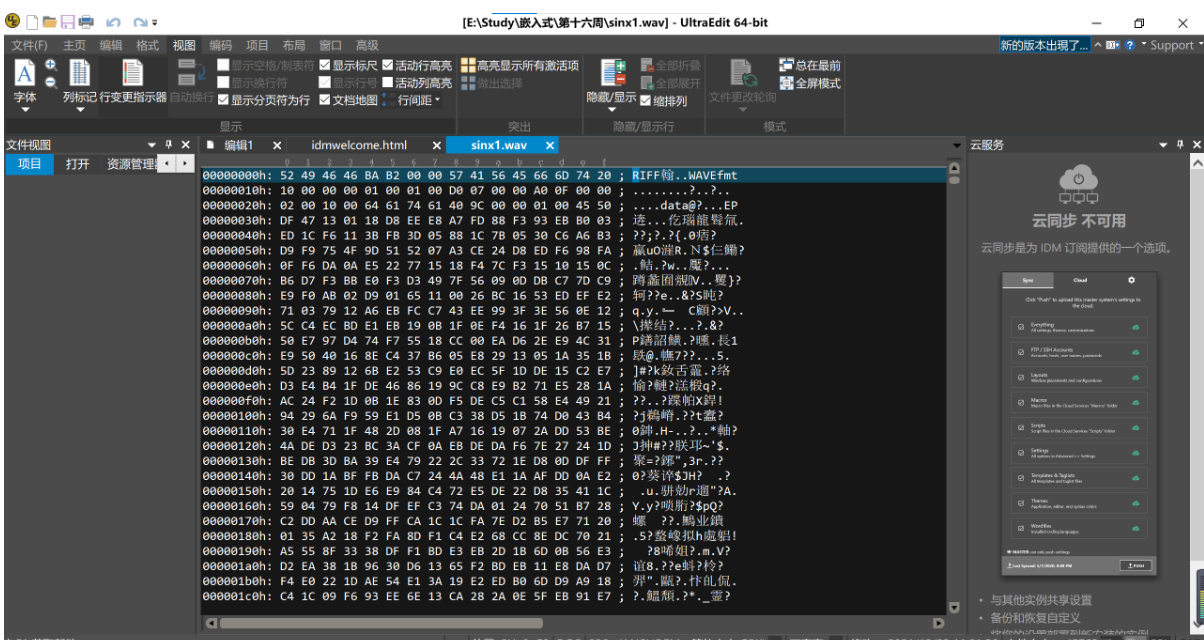

用UltraEdit打開剛才保存的wav檔案
CTRL+A，接著滑鼠右鍵，選擇 十六進制復制選定視圖，將內容粘貼到一個新建檔案中
在新建檔案中，CTRL+A，接著滑鼠右鍵，選擇范圍輸入起始的行號和列號，確定就選中了整個我們需要的內容
復制到notepad++中

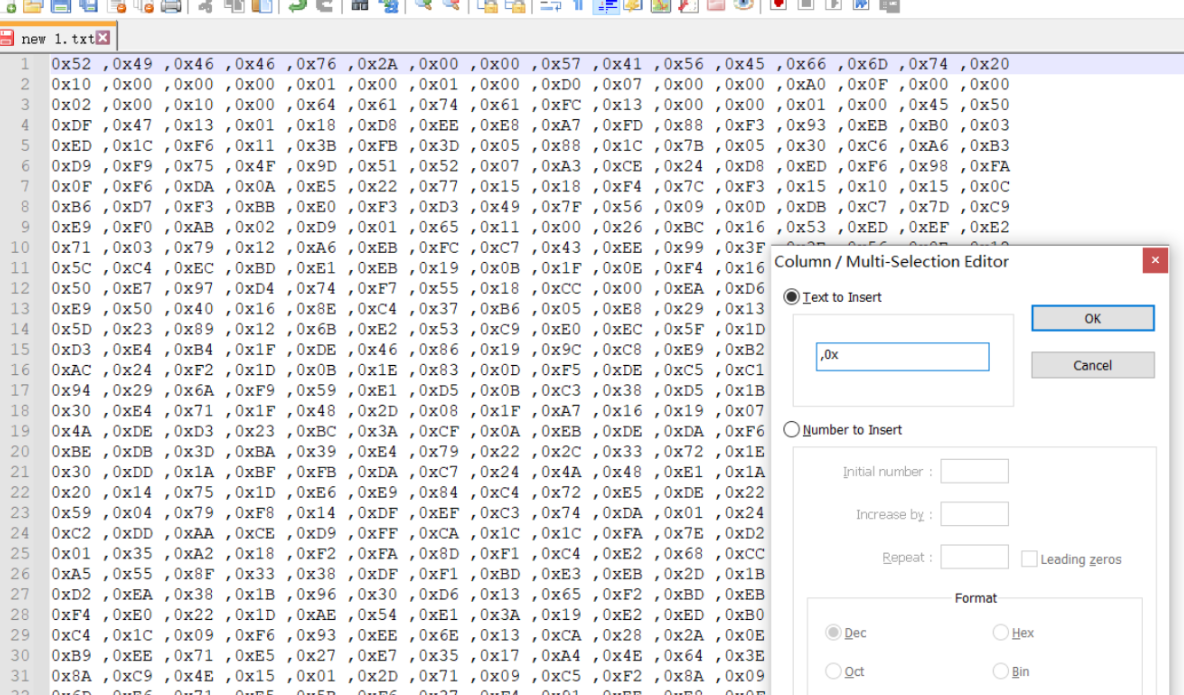

Edit編輯->列塊編輯->輸入0x
這里借用DAC生成正弦波的例程代碼
鏈接：https://pan.baidu.com/s/18zsQG5mZXbjafPuAJEUkMg
提取碼：706i

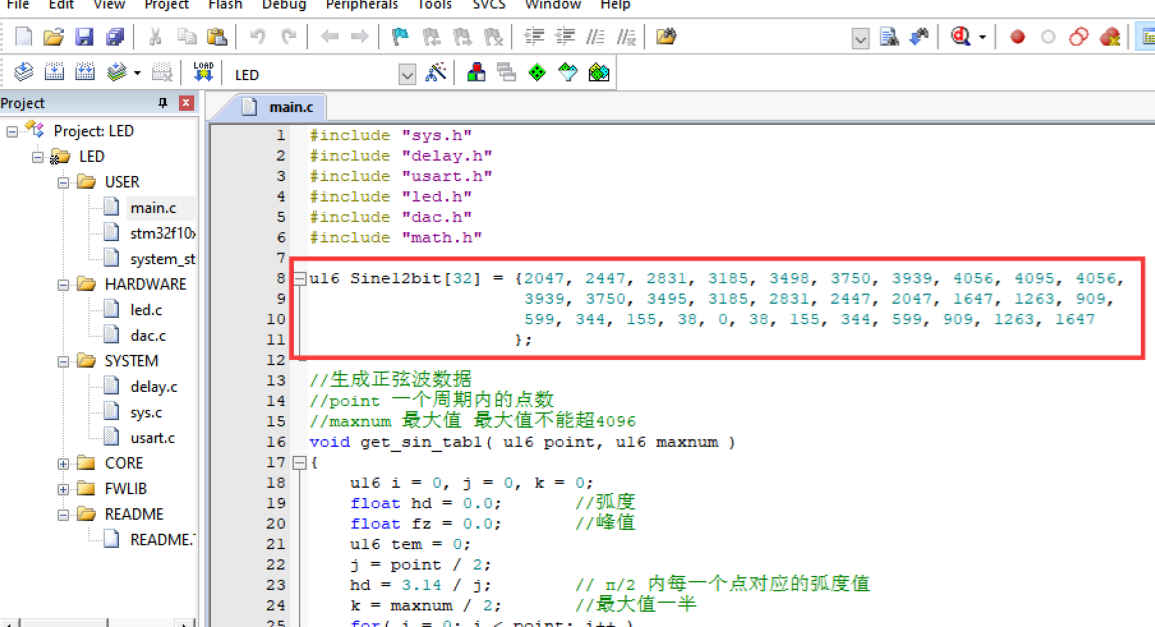

將內容復制到keil檔案對應的位置，在下圖紅框中進行替換，
編譯下載觀察現象
2.使用DAC輸出數字音頻歌曲資料轉換為模擬音頻波形輸出

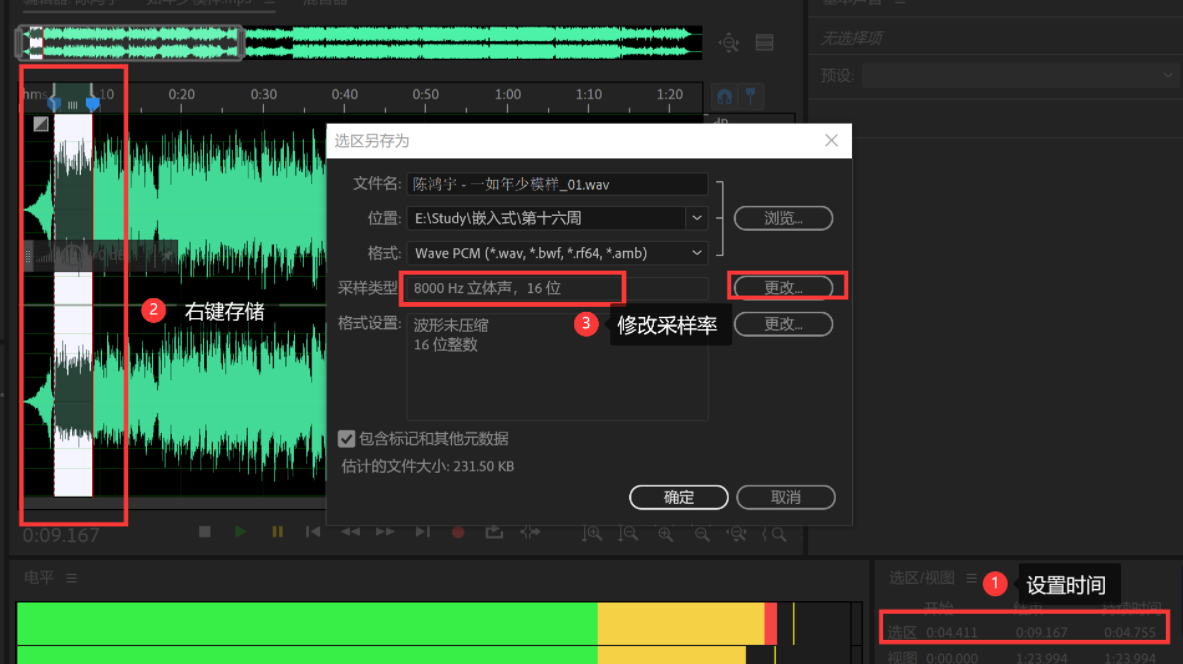

操作同上，采樣率修改一下，
編輯好后編輯好代碼，借助耳機或者音頻模塊看是否與原來一樣
四、總結
實驗很難，再加上期末考試有點多，本實驗就更難了
五、資料參考
https://blog.csdn.net/qq_46467126/article/details/122098829?spm=1001.2014.3001.5501
https://blog.csdn.net/zhanglifu3601881/article/details/96632971
https://blog.csdn.net/nsnsnbabsb/article/details/111870898
