如何使用FSMC讓OLED螢屏重繪率飛起來？
前言
這篇文章不過多描述OLED作業原理及驅動程序還有FSMC外設，僅從實用性出發，如何使用FSMC外設模擬8080時序驅動OLED螢屏，讓重繪率飛起來，這里我們以正點原子戰艦板OLED實驗例程為基礎，LCD例程為輔助，
使用FSMC模擬8080時序驅動OLED螢屏步驟如下：
1、確認IO連接關系
2、初始化IO口（配置為復用模式）
3、初始化FSMC
4、撰寫讀寫介面函式
5、撰寫OLED初始化函式
6、撰寫OLED畫點和讀點函式
第一步：確認IO連接關系
這時候我們并不是用戰艦板OLED專用的插槽，而是使用LCD插槽一部分，具體如下：
（注意：F1系列大容量且引腳數目在100腳以上的芯片才有FSMC，MINI板并沒有）
IO連接關系，可以通過查閱戰艦板原理圖知道相對應標號對應的IO口，具體情況如下：
OLED信號引腳 FSMC對應標號 MCU引腳 作用
RST RESET 復位引腳
CS FSMC_NE4 PG12 片選信號
RW FSMC_NWE PD5 寫信號
RD FSMC_NOE PD4 讀信號
DC(RS) FSMC_A10 PG0 資料/命令線
D[x] FSMC_Dx D[1:0]?PD[15:14]
D[3:2]?PD[1:0]
D[7:4]?PE[10:7] 資料線（8根）
第二步：初始化IO口（配置為復用模式）

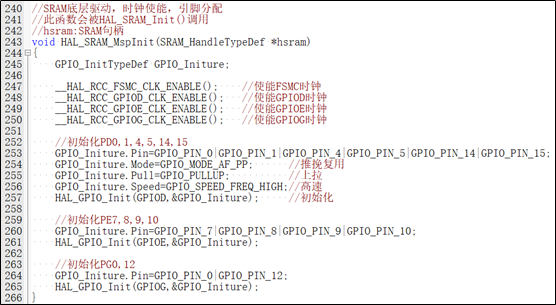

這里可以借鑒一下LCD實驗中lcd.c檔案中的HAL_SRAM_MspInit函式，并對沒有用到的GPIO口進行刪減，例如FSMC_D8~15可以洗掉，具體代碼如下：
第三步：初始化FSMC
FSMC外設相關介紹可以參考LCD實驗章節教程，這里就不展開說明引數的意義，
首先定義SRAM的句柄
SRAM_HandleTypeDef g_oled_handle; /* SRAM句柄(用于控制OLED) */
其次還需要定義FSMC時序（讀時序和寫時序）相關的句柄
FSMC_NORSRAM_TimingTypeDef fsmc_write_handle;
FSMC_NORSRAM_TimingTypeDef fsmc_read_handle;

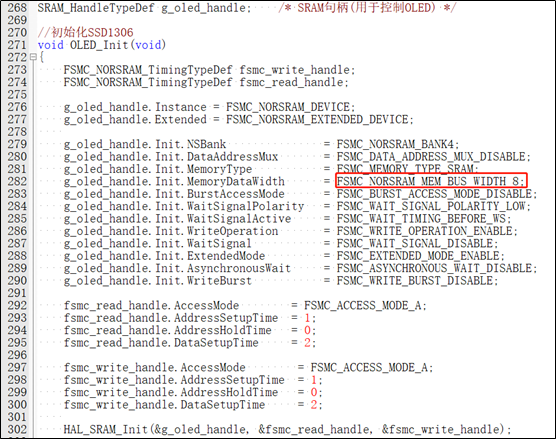

然后對以上句柄結構體成員進行賦值，代碼如下：
這里我們需要注意存盤器的資料寬度是8位，因為正點原子的OLED模塊的就是使用8根資料線，
通過HAL_SRAM_Init函式就可以完成FSMC的初始化，并且前面的HAL_SRAM_MspInit函式也會被執行，
第四步：撰寫讀寫介面函式

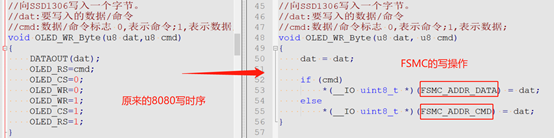

修改的函式就是OLED_WR_Byte函式，函式內部實作可以參考LCD例程，具體代碼如下：
這里我們需要解決兩個變數即FSMC_ADDR_DATA和FSMC_ADDR_CMD，這兩個變數其實就是代表著是寫資料還是寫命令，作用和OLED_RS引腳作用是一樣的，
怎么去確認這個地址呢？
這里跟LCD的地址有所區別，沒有地址的偏移，是因為這里HADDR是位元組地址，并且存盤器的資料寬度也是8位，就不像LCD需要再乘2，

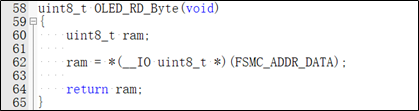

這里還有一個讀介面函式，代碼如下：
第五步：撰寫OLED初始化函式

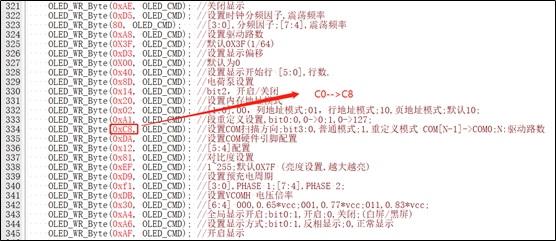

這里主要是要發送初始化序列進行配置，
這里唯一的修改點就是0xC0修改成0xC8，即COM掃描方向改變了，
第六步：撰寫OLED畫點和讀點函式
畫點函式，我們就不用大陣列OLED_GRAM，我們采用的方式是先讀取?修改?寫入，

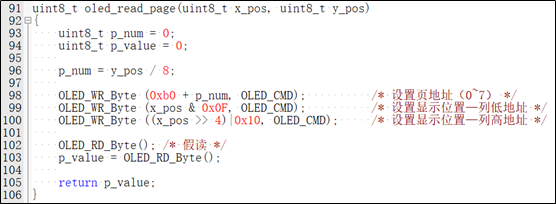

這里并沒有實作讀點函式，而是實作讀頁函式，因為我們讀取的是一個頁即一個位元組，讀操作是8080時序支持的，在IIC或者SPI通信介面是不支持的，這里我們看一下代碼實作：

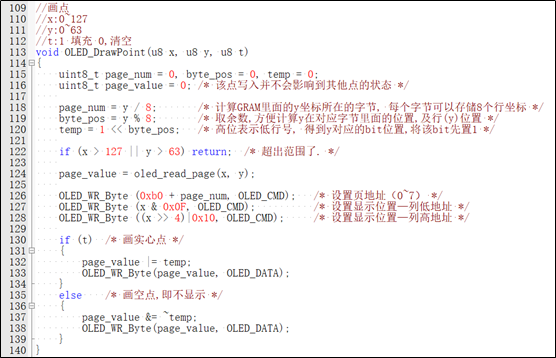

畫點函式的實作：

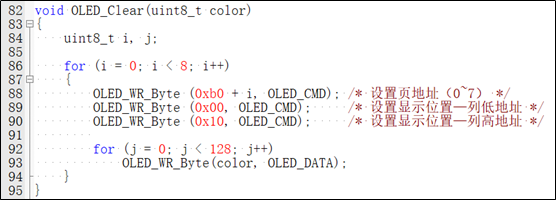

除此之外，還要修改一下OLED_Clear函式，代碼如下：
初始化OLED之后，進行清屏，

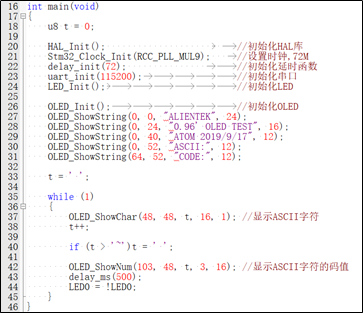

最后修改一下main函式，
緊接著就可以編譯一下，注意我們需要添加stm32f1xx_hal_sram.c和stm32xx_ll_fsmc.c檔案支持，最后你就會發現跟例程效果是一樣的，
使用定時器還可以測驗一下幀率，使用FSMC模擬8080時序驅動OLED，使用OLED_Clear函式測驗，幀率可以達到1800多幀，
大家有正點原子的OLED螢屏可以下載測驗一下，熟悉一下FSMC這個外設，附件也把工程提供給大家，后面更新一波如何在OLED上播放badapple的推文，帶領大家玩轉螢屏，
