簡介：GPIO —— 通用輸入輸出口
1.可配置9種輸入輸出模式
2.引腳電平：0-3.3V，部分可以使用5V
3.輸出模式下可以控制埠輸出高低電平，來驅動LED,蜂鳴器，模擬通信協議輸出時序
4.輸入模式可以讀取埠的高低電平電壓，用于按鍵輸入，外接模塊電平信號輸入，ADC電壓采集，模擬通信協議接收資料等
我們接下來主要進行2個實驗
（1）點燈 （2）流水燈
一. 八種模式
| 模式名稱 | 性質 | 特征 |
| 浮空輸入 | 數字輸入 | 可以讀取引腳電平 |
| 上拉輸入 | 數字輸入 | 讀取引腳電平，內部連接上拉電阻，懸空時默認高電平 |
| 下拉輸入 | 數字輸入 | 讀取引腳電平，內部連接上拉電阻，懸空時默認高低平 |
| 模擬輸入 | 模擬輸入 | 引腳直接接入內部ADC |
| 開漏輸出 | 數字輸出 | 可輸出引腳電平，高電平為高阻態（沒有驅動功能），低電平接VSS |
| 推挽輸出（強推輸出模式） | 數字輸出 | 可輸出引腳電平，高電平接VDD，低電平接VSS |
| 復用開漏輸出 | 數字輸出 | 由片上外設控制，高電平為高阻態，低電平接VSS |
| 復用推挽輸出 | 數字輸出 | 由片上外設控制，高電平接VDD，低電平接VSS |

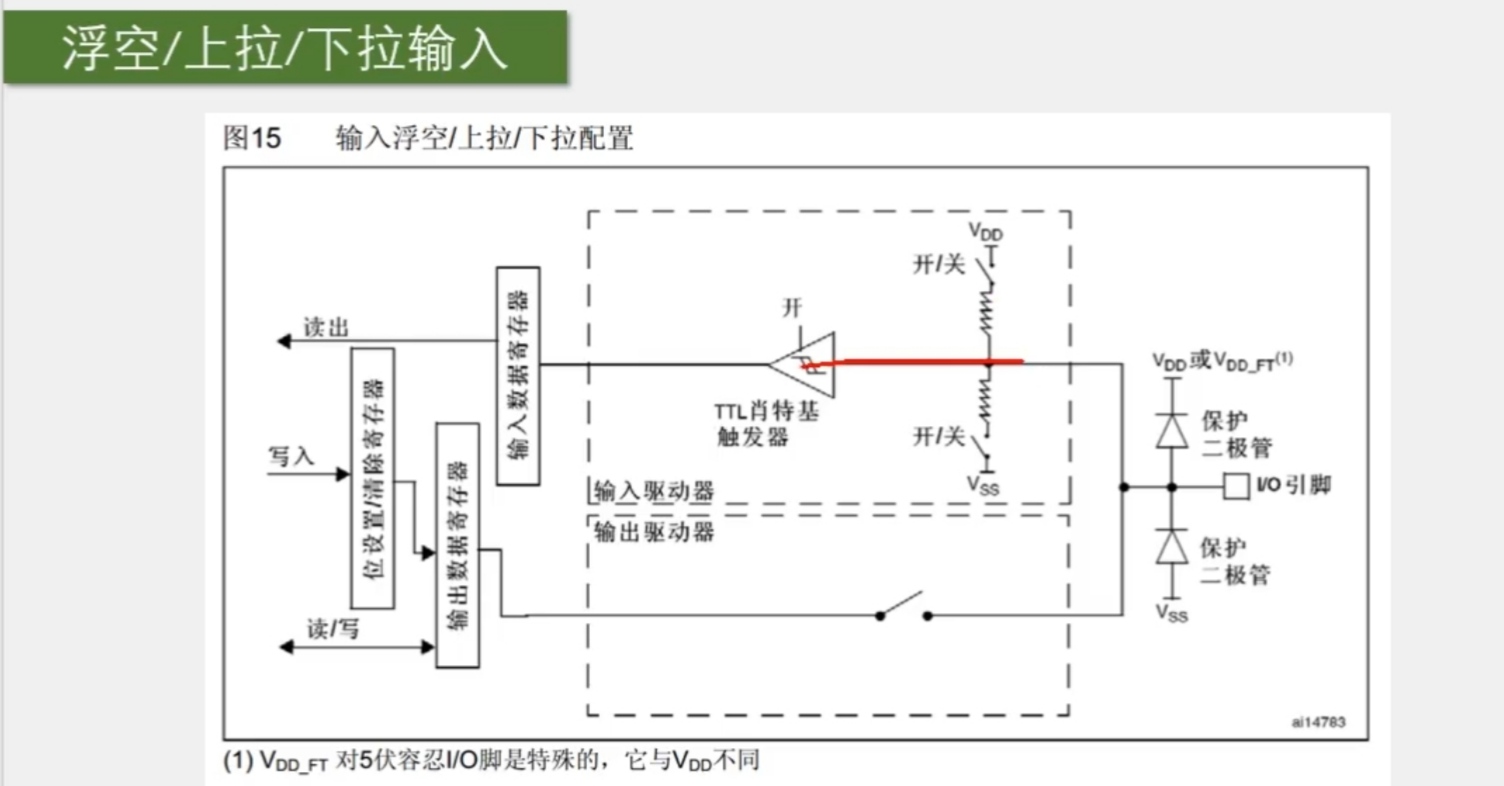

首先是1.前三個 浮空 上拉 下拉——當為浮空輸入時，埠要接上一個連續的驅動電源，因為他的電平輸入是不確定的，不能讓他處于懸空的狀態，當輸入通過施密特觸發轉換器進行波形整型后，連接到輸入資料暫存器

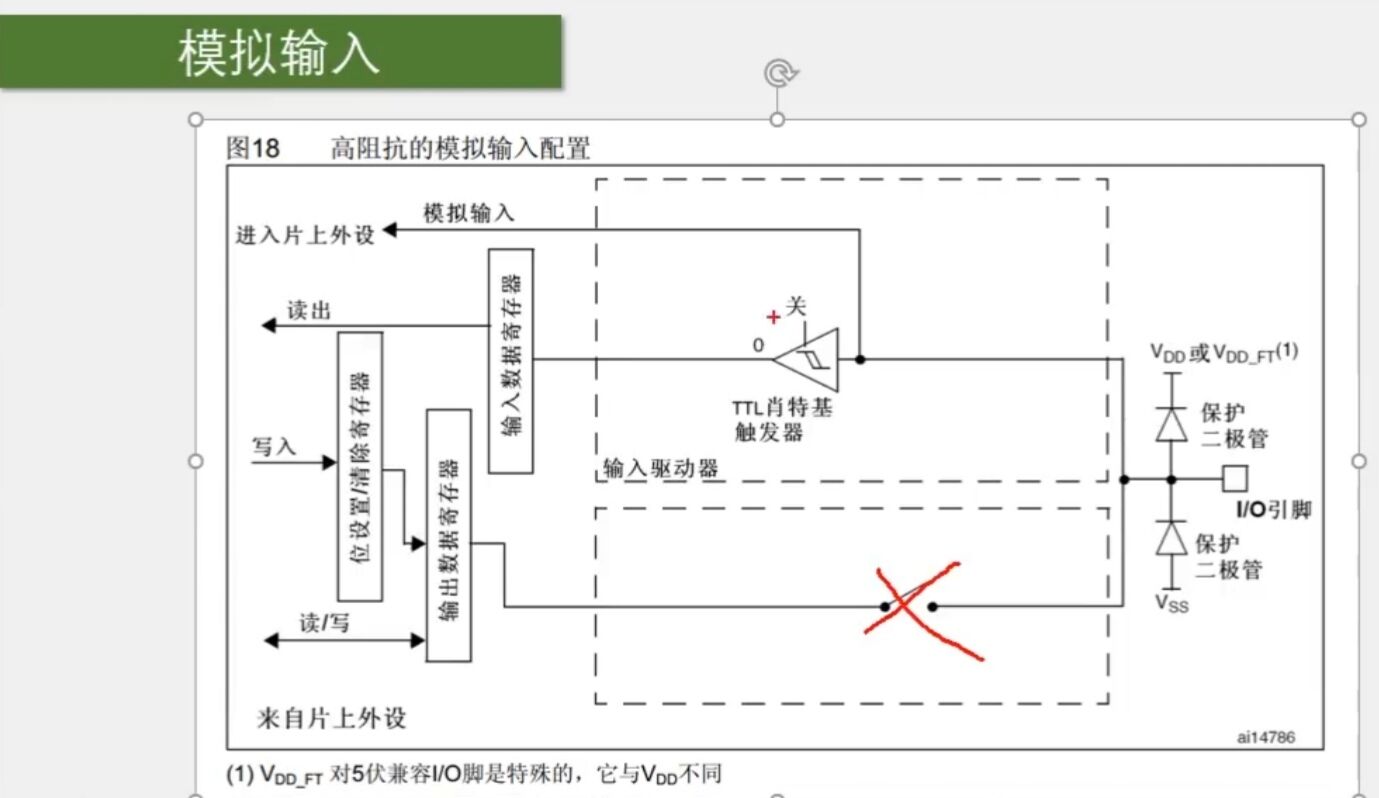

1.模擬輸入_ADC模數轉換器的專屬配置，所有的都是關閉的，所以整個GPIO都是無效的，那我們就只剩下最后一根最上面的線了，也就是ADC（其他時候都用不到）

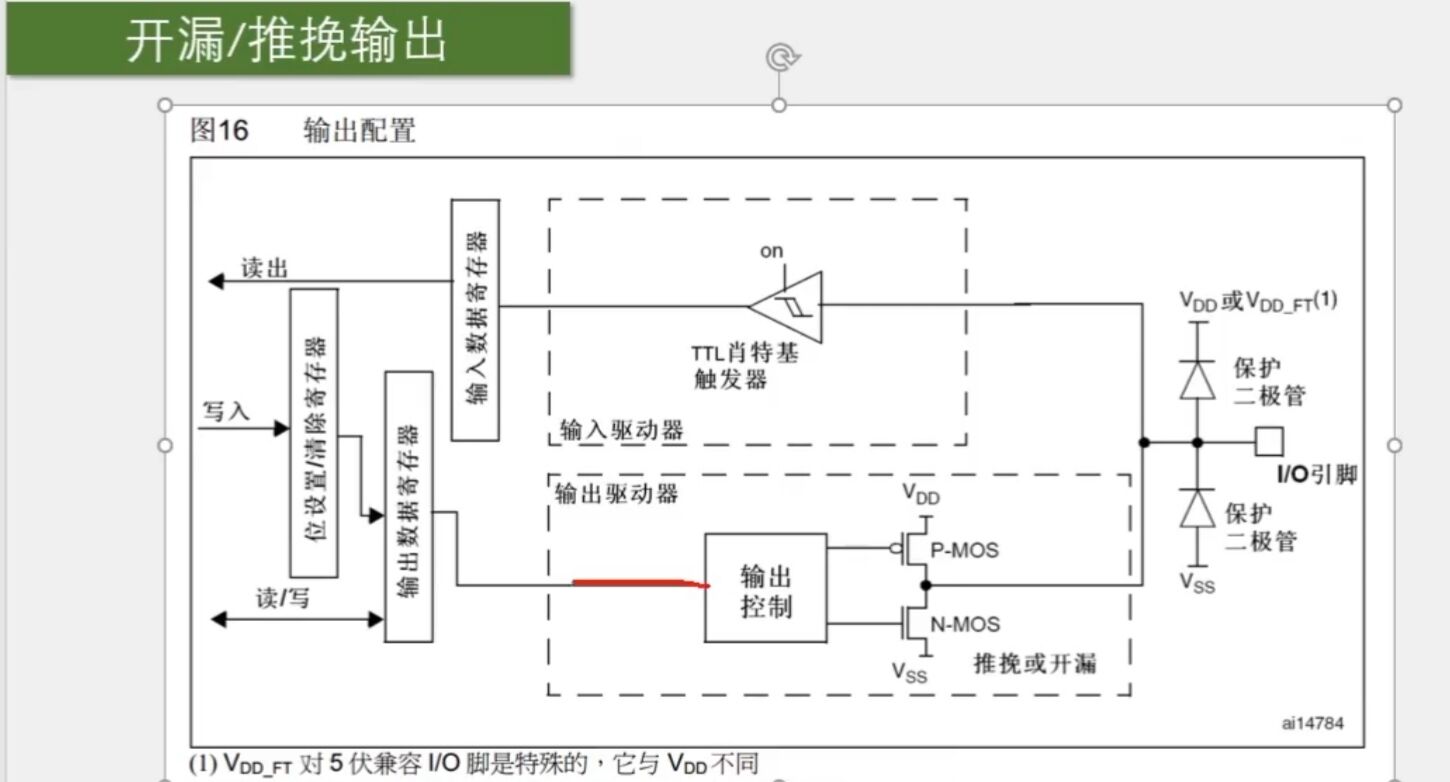

2.推挽與開漏輸出，如果P-MOS無效，那就是開漏輸出，如果P-MOS和N-MOS都有效，就是推挽輸出，在輸出模式下，輸入都是有效的，但是在輸入模式下，輸出都是無效的，這是因為一個埠只能有一個輸出，但是可以有多個輸入，所以配置成輸出時，內部順便輸入一下也沒事
