一、FreeRTOS簡介

FreeRTOS 是一個可裁剪、可剝奪型的多任務內核，而且沒有任務數限制，FreeRTOS 提供了實時作業系統所需的所有功能，包括資源管理、同步、任務通信等，

FreeRTOS 是用 C 和匯編來寫的，其中絕大部分都是用 C 語言撰寫的，只有極少數的與處理器密切相關的部分代碼才是用匯撰寫的，FreeRTOS 結構簡潔，可讀性很強！最主要的是非常適合初次接觸嵌入式實時作業系統學生、嵌入式系統開發人員和愛好者學習，

最新版本 V9.0.0（2016年），盡管現在 FreeRTOS 的版本已經更新到 V10.4.1 了，但是我們還是選擇 V9.0.0，因為內核很穩定，并且網上資料很多，因為 V10.0.0 版本之后是亞馬遜收購了FreeRTOS之后才出來的版本，主要添加了一些云端組件，一般采用 V9.0.0 版本足以，

FreeRTOS官網：http://www.freertos.org/
代碼托管網站：https://sourceforge.net/projects/freertos/files/FreeRTOS/

二、新建工程

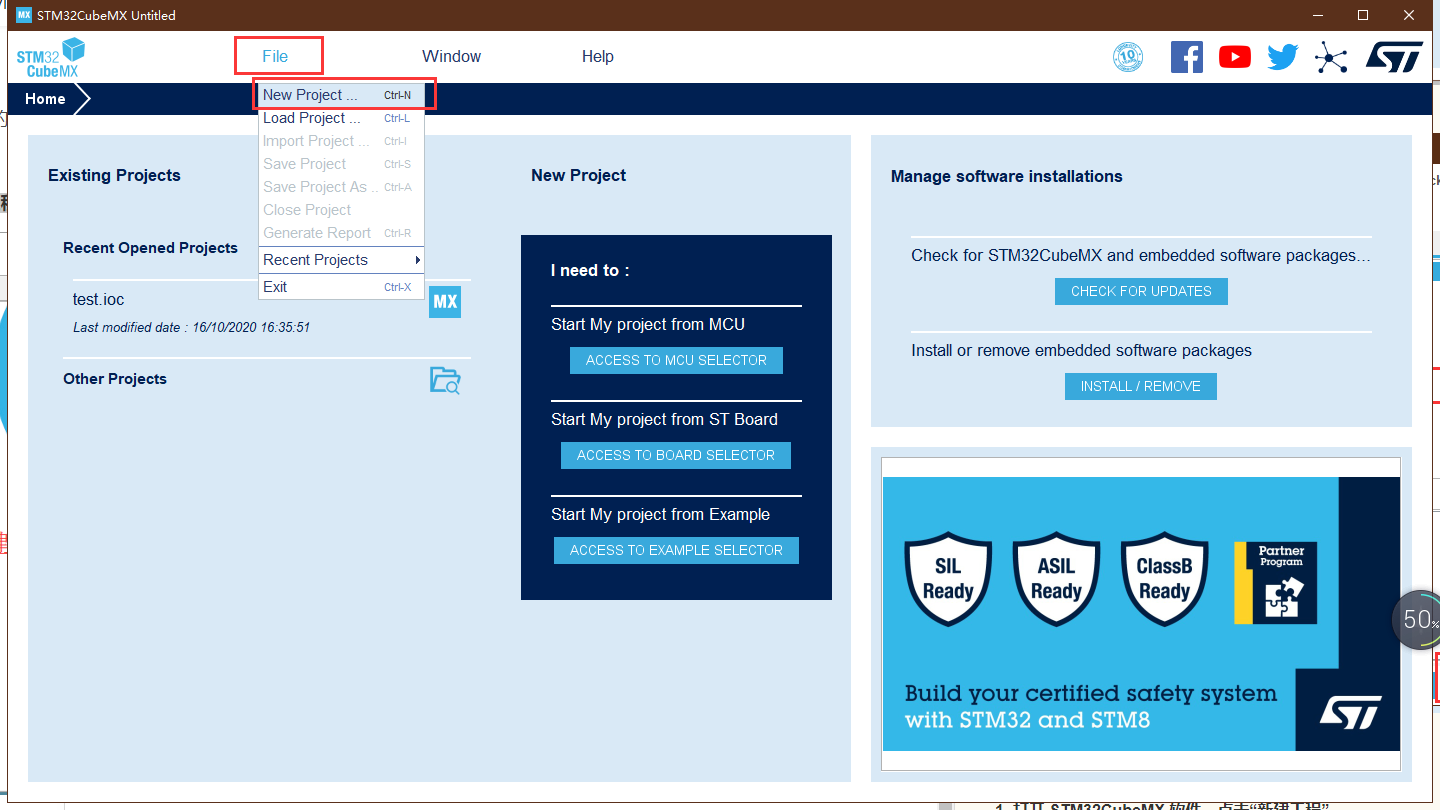

1. 打開 STM32CubeMX 軟體，點擊“新建工程”

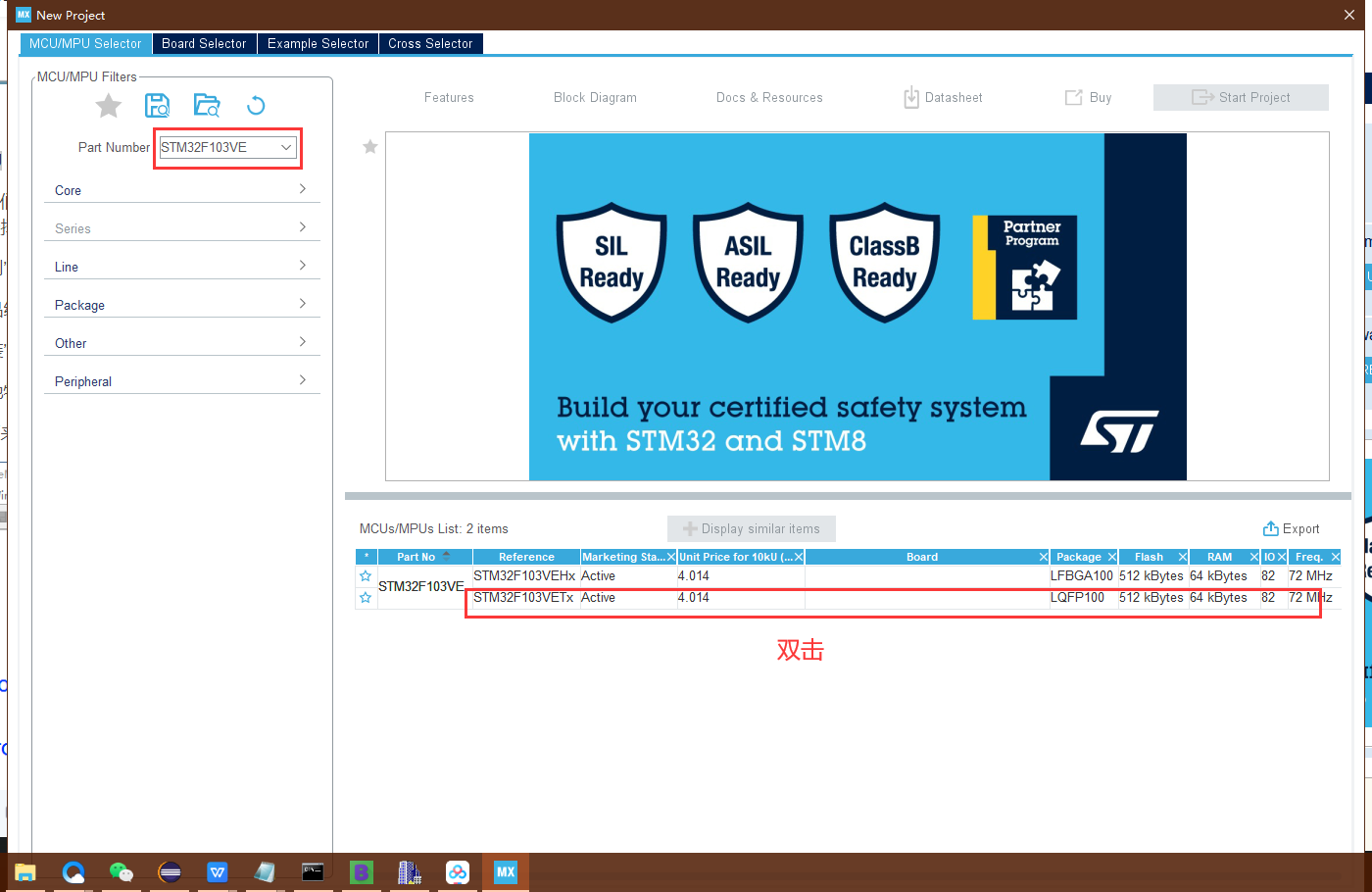

2. 選擇 MCU 和封裝

3. 配置時鐘

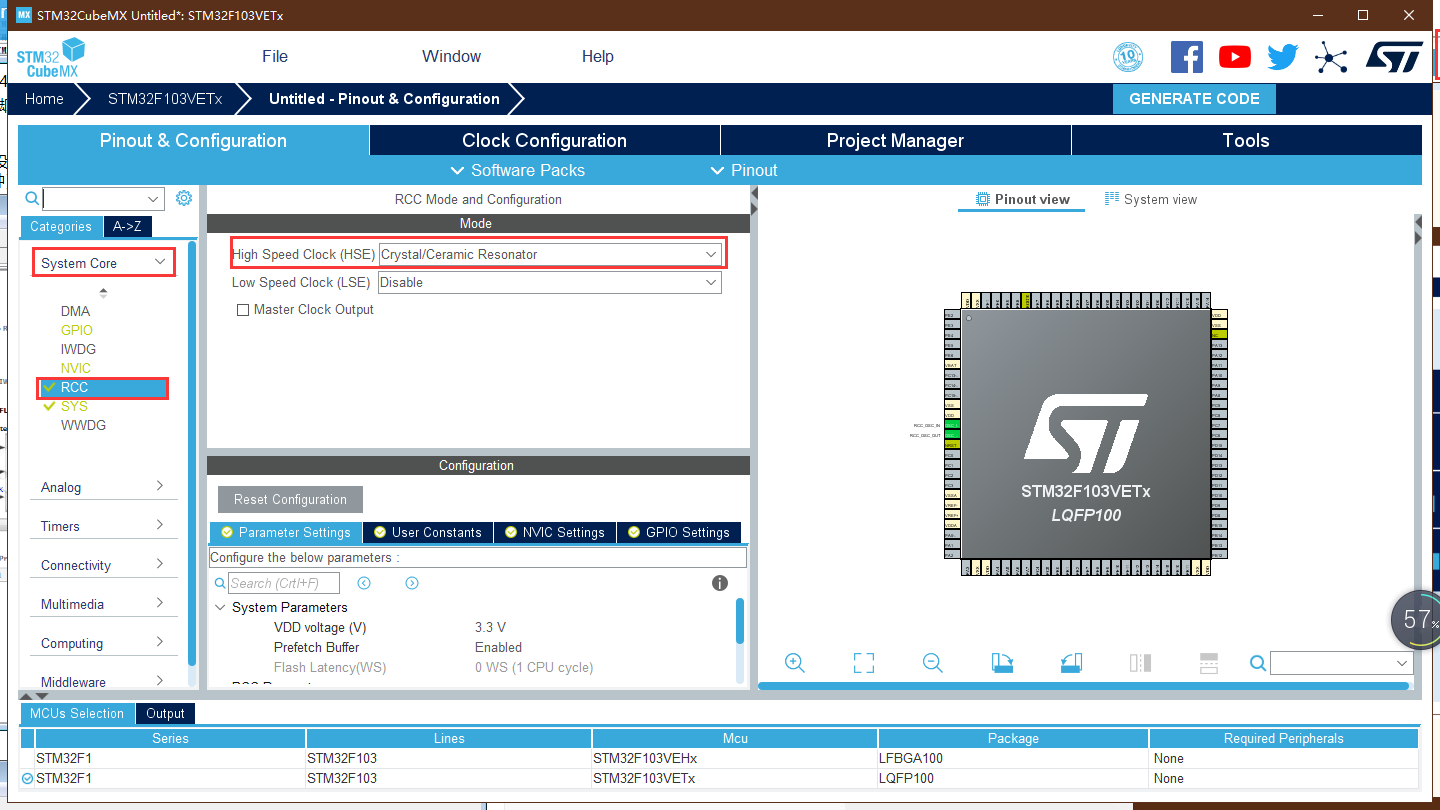

RCC 設定，選擇 HSE(外部高速時鐘) 為 Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

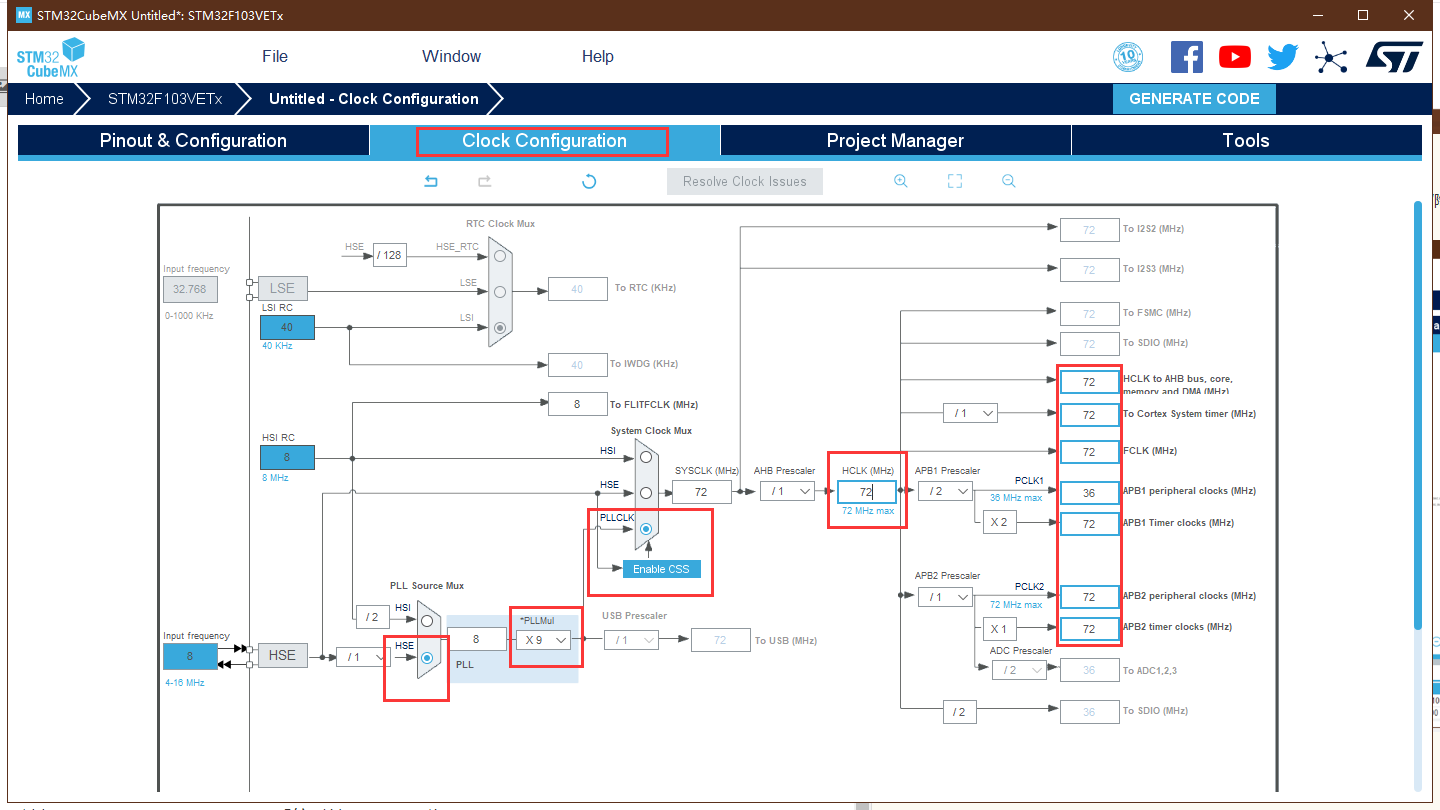

選擇 Clock Configuration，配置系統時鐘 SYSCLK 為 72MHz
修改 HCLK 的值為 72 后，輸入回車，軟體會自動修改所有配置

4. 配置除錯模式
非常重要的一步，否則會造成第一次燒錄程式后續無法識別除錯器

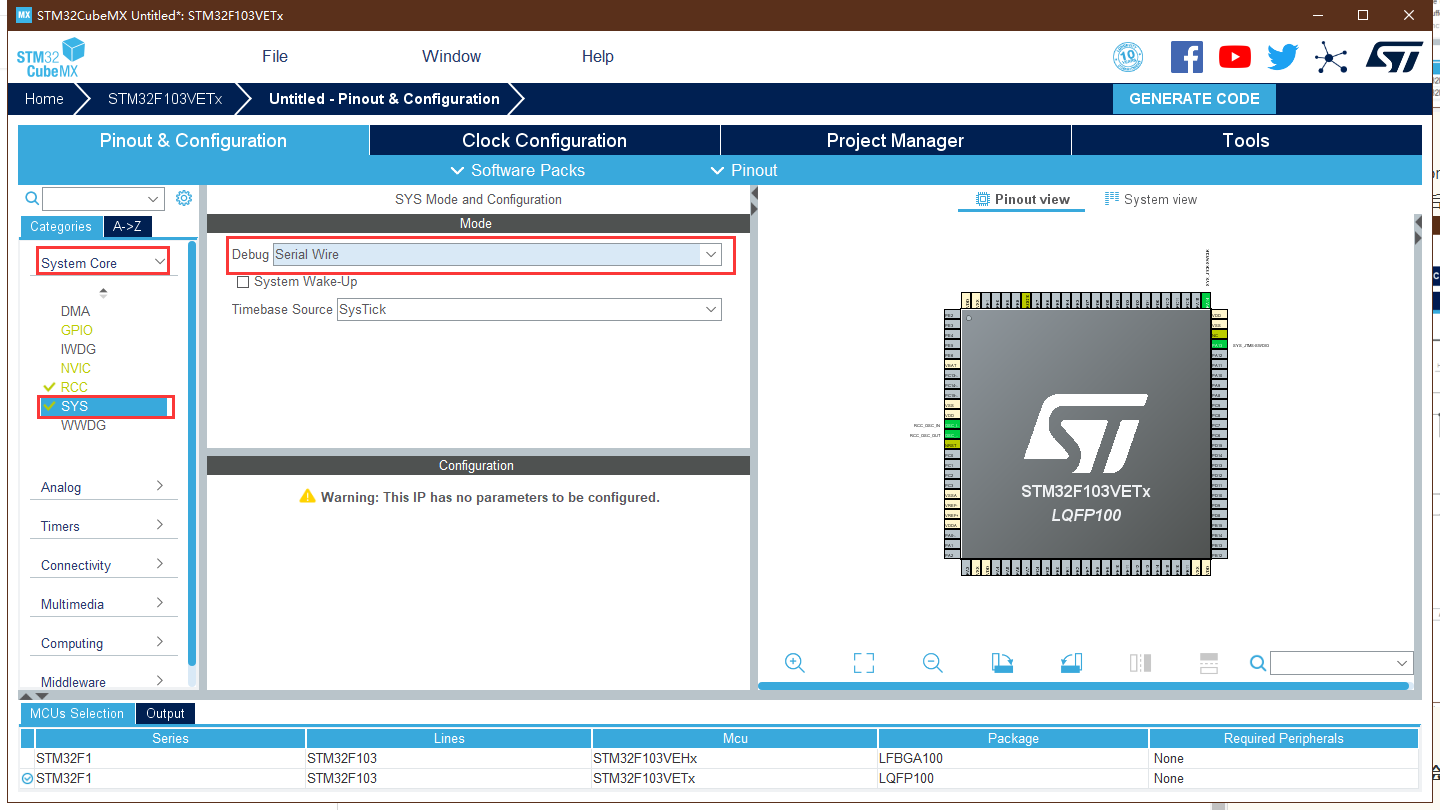

SYS 設定，選擇 Debug 為 Serial Wire

三、SYS Timebase Source

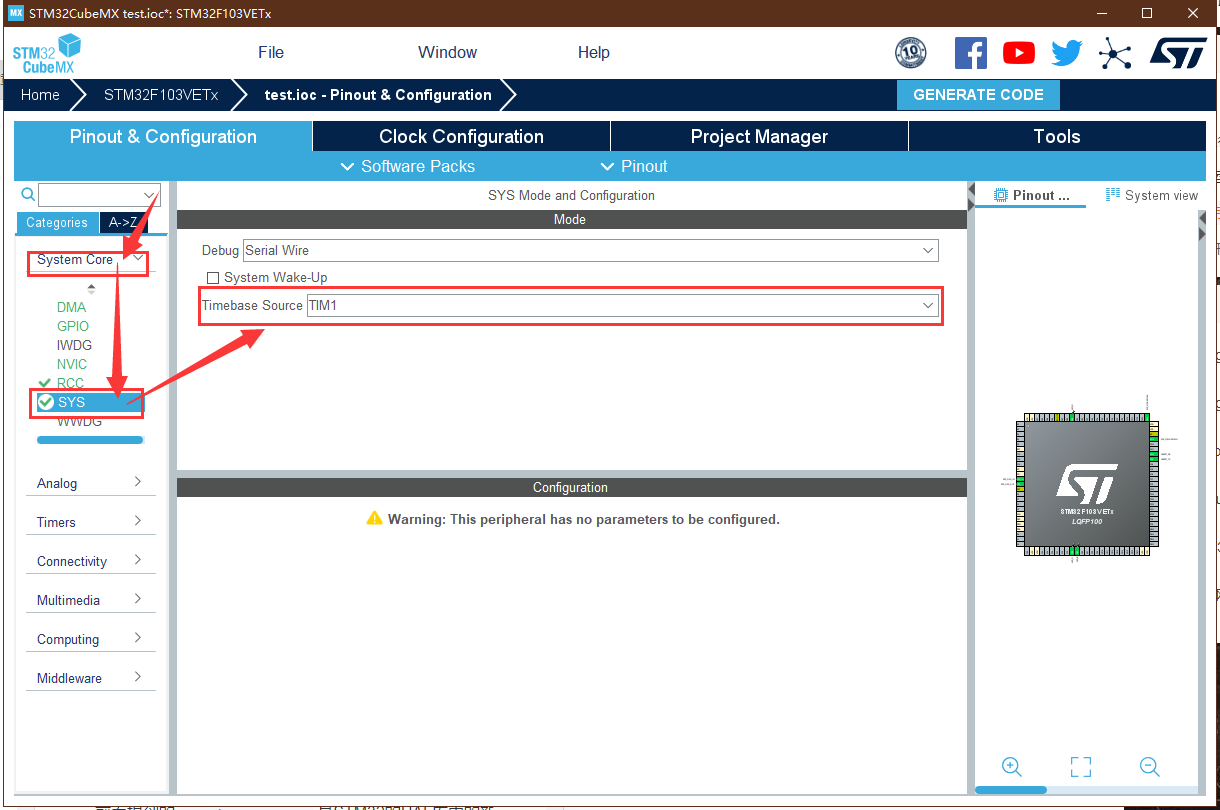

在 System Core 中選擇 SYS ，對 Timebase Source 進行設定，選擇 TIM1 作為HAL庫的時基（除了 SysTick 外都可以），

在基于STM32 HAL的專案中，一般需要維護的 “時基” 主要有2個：

HAL的時基，SYS Timebase Source
OS的時基（僅在使用OS的情況下才考慮）

而這些 “時基” 該去如何維護，主要分為兩種情況考慮：

裸機運行：
可以通過 SysTick（滴答定時器）或（TIMx）定時器的方式來維護 SYS Timebase Source，也就是HAL庫中的 uwTick，這是HAL庫中維護的一個全域變數，在裸機運行的情況下，我們一般選擇默認的 SysTick（滴答定時器）方式即可，也就是直接放在 SysTick_Handler() 中斷服務函式中來維護，
帶OS運行：
前面提到的 SYS Timebase Source 是STM32的HAL庫中的新增部分，主要用于實作 HAL_Delay() 以及作為各種 timeout 的時鐘基準，

在使用了OS（作業系統）之后，OS的運行也需要一個時鐘基準（簡稱“時基”），來對任務和時間等進行管理，而OS的這個時基一般也都是通過 SysTick（滴答定時器）來維護的，這時就需要考慮 “HAL的時基” 和 “OS的時基” 是否要共用 SysTick（滴答定時器）了，

如果共用SysTick，當我們在CubeMX中選擇啟用FreeRTOS之后，在生成代碼時，CubeMX一定會報如下提示：

強烈建議用戶在使用FreeRTOS的時候，不要使用 SysTick（滴答定時器）作為 “HAL的時基”，因為FreeRTOS要用，最好是要換一個！！！如果共用，潛在一定風險，

四、FreeRTOS

4.1 引數配置

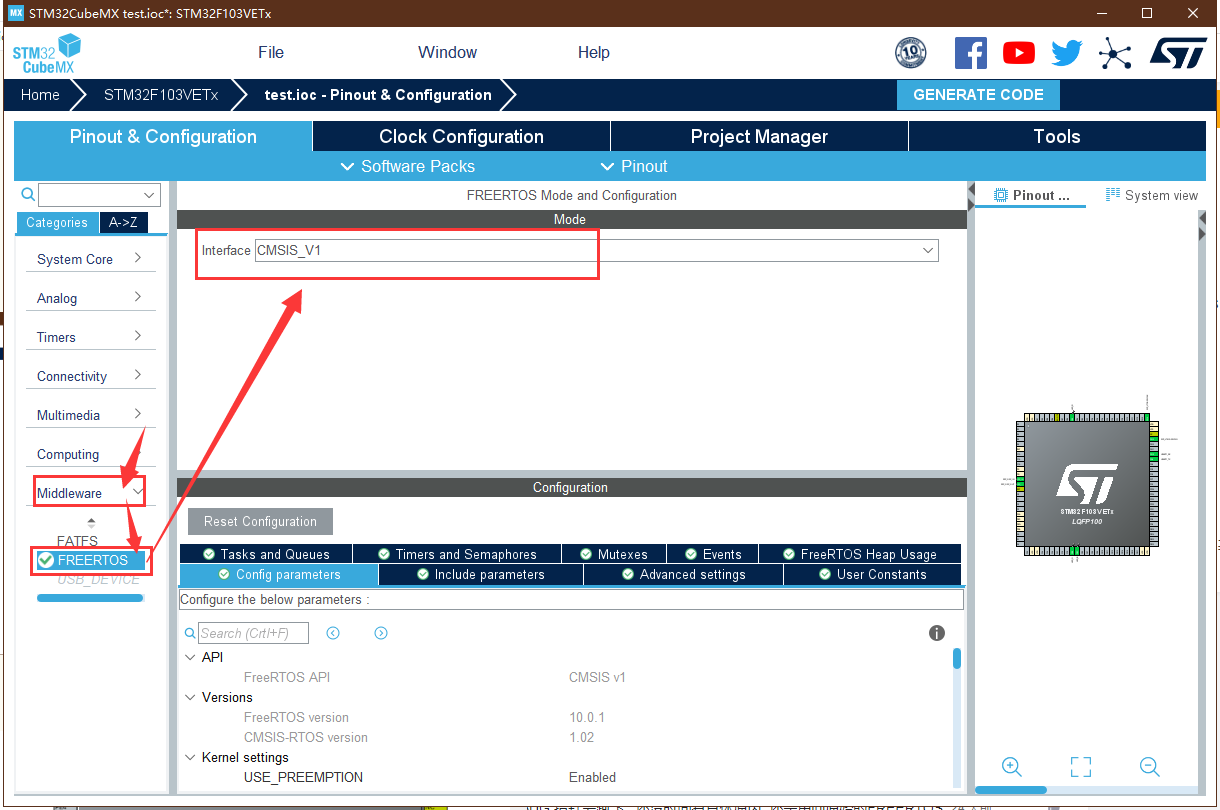

在 Middleware 中選擇 FREERTOS 設定，并選擇 CMSIS_V1 介面版本

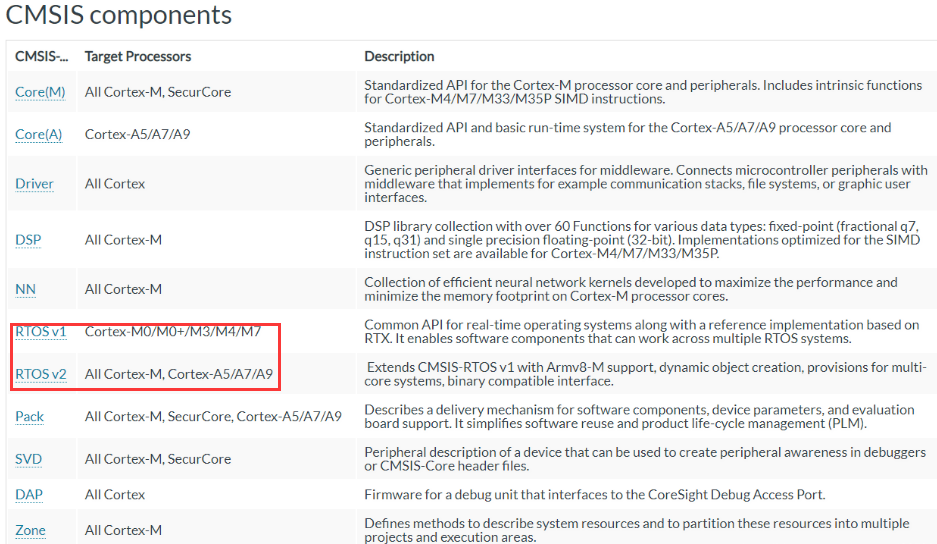

CMSIS是一種介面標準，目的是屏蔽軟硬體差異以提高軟體的兼容性，RTOS v1使得軟體能夠在不同的實時作業系統下運行（屏蔽不同RTOS提供的API的差別），而RTOS v2則是拓展了RTOS v1，兼容更多的CPU架構和實時作業系統，因此我們在使用時可以根據實際情況選擇，如果學習程序中使用STM32F1、F4等單片機時沒必要選擇RTOS v2，更高的兼容性背后時更加冗余的代碼，理解起來比較困難，

在 Config parameters 進行具體引數配置，

Kernel settings：

USE_PREEMPTION： Enabled：RTOS使用搶占式調度器；Disabled：RTOS使用協作式調度器（時間片），
TICK_RATE_HZ： 值設定為1000，即周期就是1ms，RTOS系統節拍中斷的頻率，單位為HZ，
MAX_PRIORITIES： 可使用的最大優先級數量，設定好以后任務就可以使用從0到（MAX_PRIORITIES - 1）的優先級，其中0位最低優先級，（MAX_PRIORITIES - 1）為最高優先級，
MINIMAL_STACK_SIZE： 設定空閑任務的最小任務堆疊大小，以字為單位，而不是位元組，如該值設定為128 Words，那么真正的堆疊大小就是 128*4 = 512 Byte，
MAX_TASK_NAME_LEN： 設定任務名最大長度，
IDLE_SHOULD_YIELD： Enabled 空閑任務放棄CPU使用權給其他同優先級的用戶任務，
USE_MUTEXES： 為1時使用互斥信號量，相關的API函式會被編譯，
USE_RECURSIVE_MUTEXES： 為1時使用遞回互斥信號量，相關的API函式會被編譯，
USE_COUNTING_SEMAPHORES： 為1時啟用計數型信號量，相關的API函式會被編譯，
QUEUE_REGISTRY_SIZE： 設定可以注冊的佇列和信號量的最大數量，在使用內核除錯器查看信號量和佇列的時候需要設定此宏，而且要先將訊息佇列和信號量進行注冊，只有注冊了的佇列和信號量才會在內核除錯器中看到，如果不使用內核除錯器的話次宏設定為0即可，
USE_APPLICATION_TASK_TAG： 為1時可以使用vTaskSetApplicationTaskTag函式，
ENABLE_BACKWARD_COMPATIBILITY： 為1時可以使V8.0.0之前的FreeRTOS用戶代碼直接升級到V8.0.0之后，而不需要做任何修改，
USE_PORT_OPTIMISED_TASK_SELECTION： FreeRTOS有兩種方法來選擇下一個要運行的任務，一個是通用的方法，另外一個是特殊的方法，也就是硬體方法，使用MCU自帶的硬體指令來實作，STM32有計算前導零指令嗎，所以這里強制置1，
USE_TICKLESS_IDLE： 置1：使能低功耗tickless模式；置0：保持系統節拍（tick）中斷一直運行，假設開啟低功耗的話可能會導致下載出現問題，因為程式在睡眠中，可用ISP下載辦法解決，
USE_TASK_NOTIFICATIONS： 為1時使用任務通知功能，相關的API函式會被編譯，開啟了此功能，每個任務會多消耗8個位元組，
RECORD_STACK_HIGH_ADDRESS： 為1時堆疊開始地址會被保存到每個任務的TCB中（假如堆疊是向下生長的），

Memory management settings：

Memory Allocation： Dynamic/Static 支持動態/靜態記憶體申請
TOTAL_HEAP_SIZE： 設定堆大小，如果使用了動態記憶體管理，FreeRTOS在創建 task, queue, mutex, software timer or semaphore的時候就會使用heap_x.c(x為1~5)中的記憶體申請函式來申請記憶體，這些記憶體就是從堆ucHeap[configTOTAL_HEAP_SIZE]中申請的，
Memory Management scheme： 記憶體管理策略 heap_4，

Hook function related definitions：

USE_IDLE_HOOK： 置1：使用空閑鉤子（Idle Hook類似于回呼函式）；置0：忽略空閑鉤子，
USE_TICK_HOOK： 置1：使用時間片鉤子（Tick Hook）；置0：忽略時間片鉤子，
USE_MALLOC_FAILED_HOOK： 使用記憶體申請失敗鉤子函式，
CHECK_FOR_STACK_OVERFLOW： 大于0時啟用堆疊溢位檢測功能，如果使用此功能用戶必須提供一個堆疊溢位鉤子函式，如果使用的話此值可以為1或者2，因為有兩種堆疊溢位檢測方法，

Run time and task stats gathering related definitions：

GENERATE_RUN_TIME_STATS： 啟用運行時間統計功能，
USE_TRACE_FACILITY： 啟用可視化跟蹤除錯，
USE_STATS_FORMATTING_FUNCTIONS： 與宏configUSE_TRACE_FACILITY同時為1時會編譯下面3個函式prvWriteNameToBuffer()、vTaskList()、vTaskGetRunTimeStats()，

Co-routine related definitions：

USE_CO_ROUTINES： 啟用協程，
MAX_CO_ROUTINE_PRIORITIES： 協程的有效優先級數目，

Software timer definitions：

USE_TIMERS： 啟用軟體定時器，

Interrupt nesting behaviour configuration：

LIBRARY_LOWEST_INTERRUPT_PRIORITY： 中斷最低優先級，
LIBRARY_LOWEST_INTERRUPT_PRIORITY： 系統可管理的最高中斷優先級，

4.2 創建互斥量Mutex

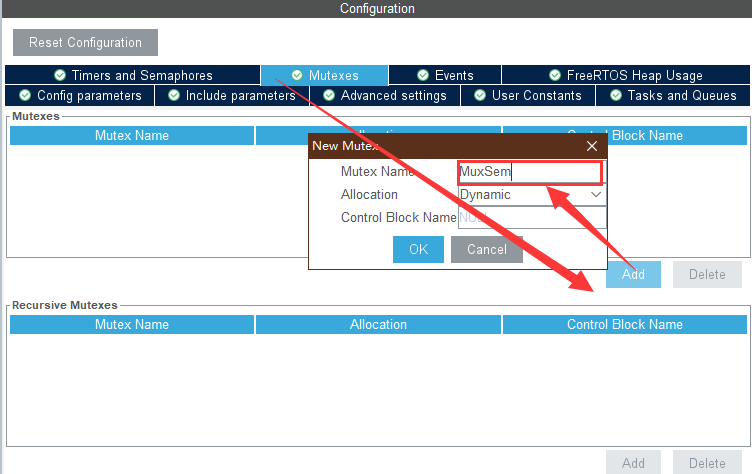

在 Mutexes 進行配置，

Mutex Name： 互斥量名稱
Allocation： 分配方式：Dynamic 動態記憶體創建
Conrol Block Name： 控制塊名稱

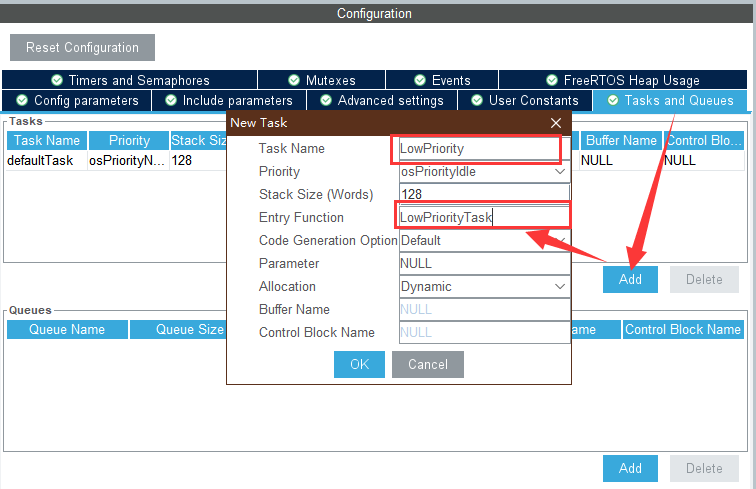

4.3 創建任務Task

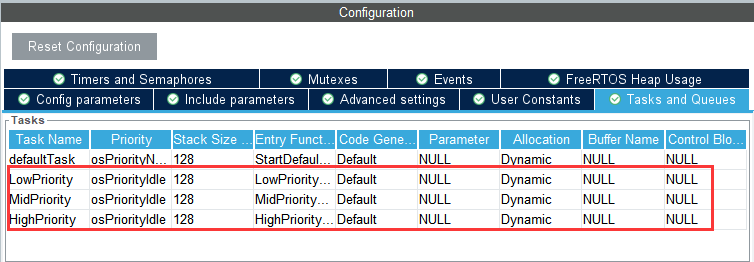

我們創建三個任務，一個高優先級任務，一個中優先級任務，一個低優先級任務，

Task Name： 任務名稱
Priority： 優先級，在 FreeRTOS 中，數值越大優先級越高，0 代表最低優先級
Stack Size (Words)： 堆疊大小，單位為字，在32位處理器（STM32），一個字等于4位元組，如果傳入512那么任務大小為512*4位元組
Entry Function： 入口函式
Code Generation Option： 代碼生成選項
Parameter： 任務入口函式形參，不用的時候配置為0或NULL即可
Allocation： 分配方式：Dynamic 動態記憶體創建
Buffer Name： 緩沖區名稱
Conrol Block Name： 控制塊名稱

五、UART串口列印

查看 STM32CubeMX學習筆記（6）——USART串口使用

六、生成代碼

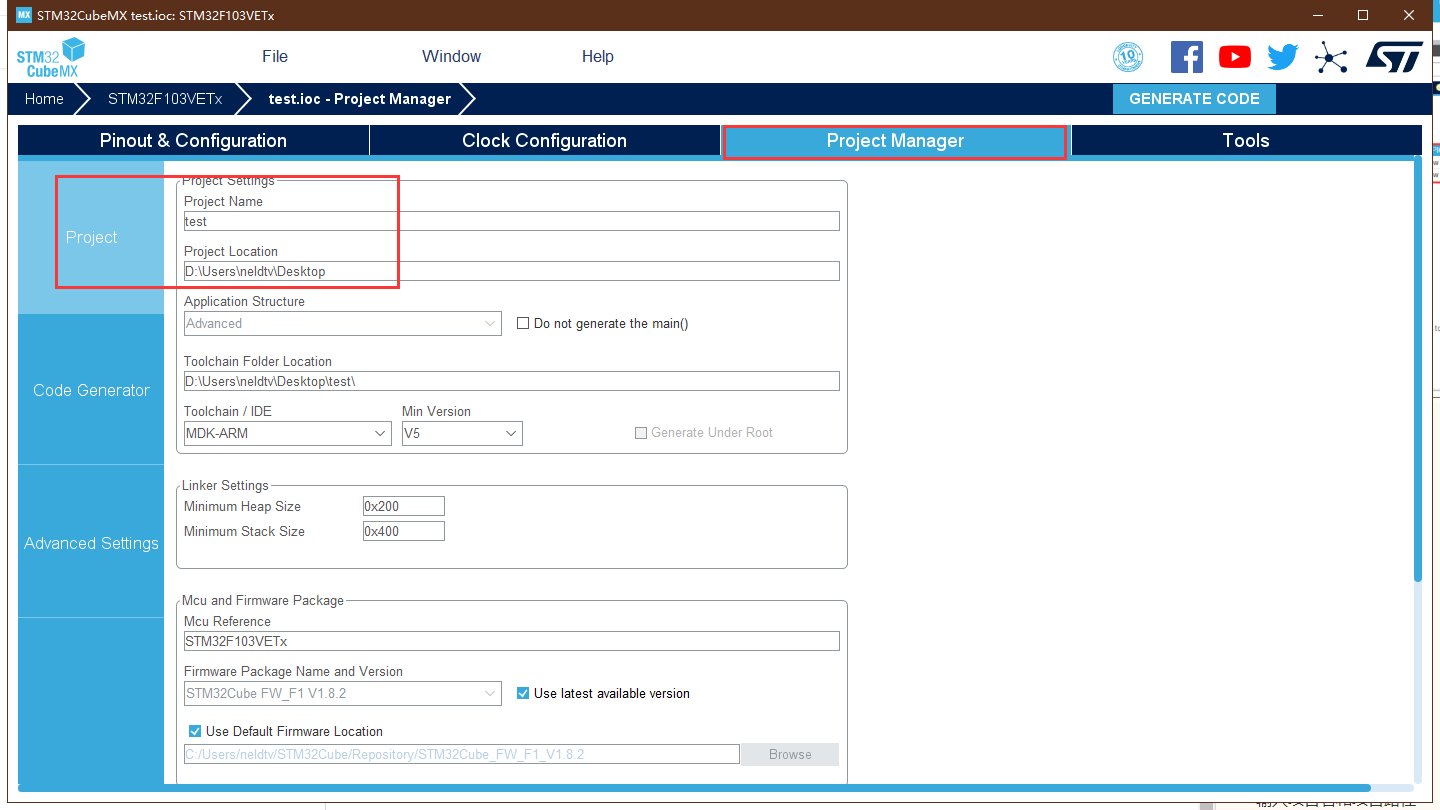

輸入專案名和專案路徑

選擇應用的 IDE 開發環境 MDK-ARM V5

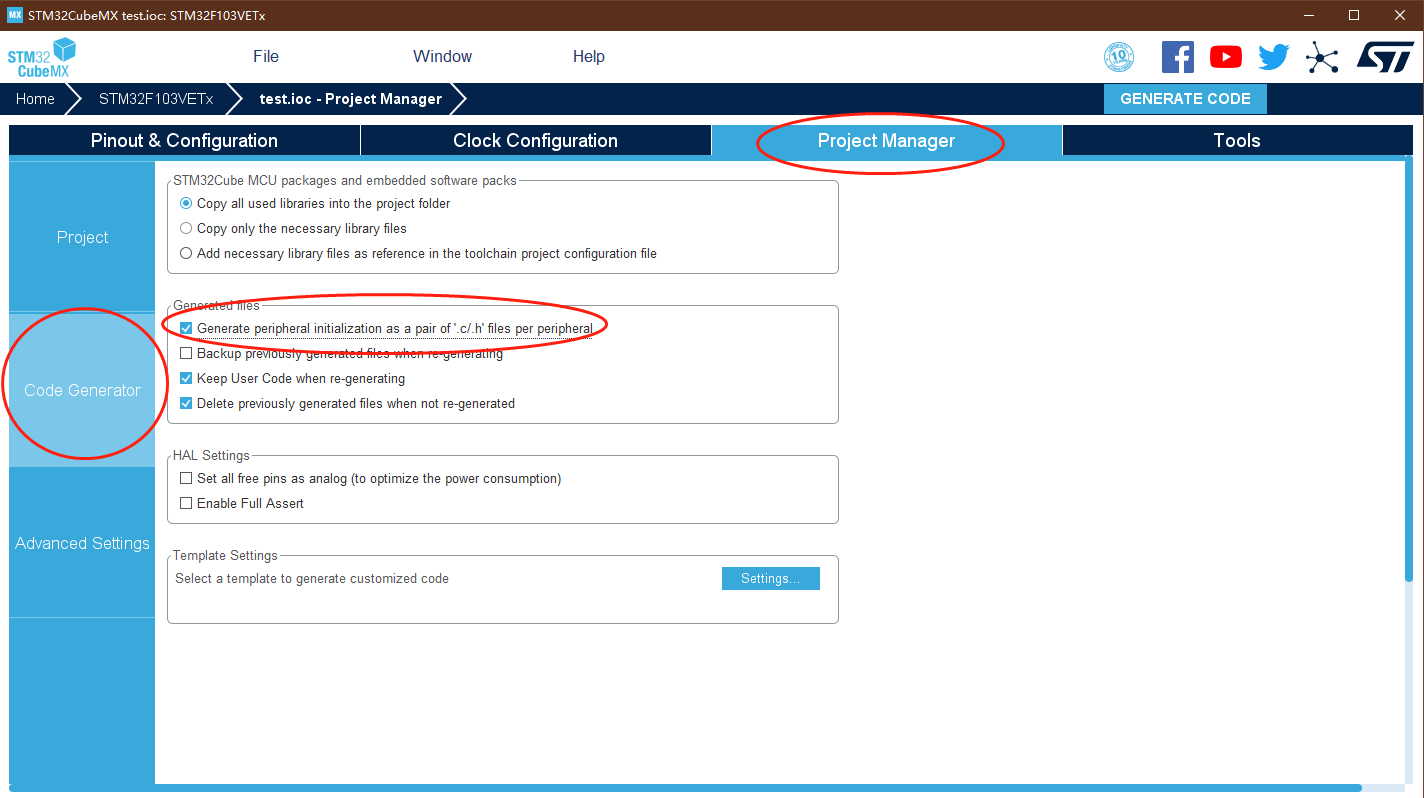

每個外設生成獨立的 ’.c/.h’ 檔案
不勾：所有初始化代碼都生成在 main.c
勾選：初始化代碼生成在對應的外設檔案，如 GPIO 初始化代碼生成在 gpio.c 中，

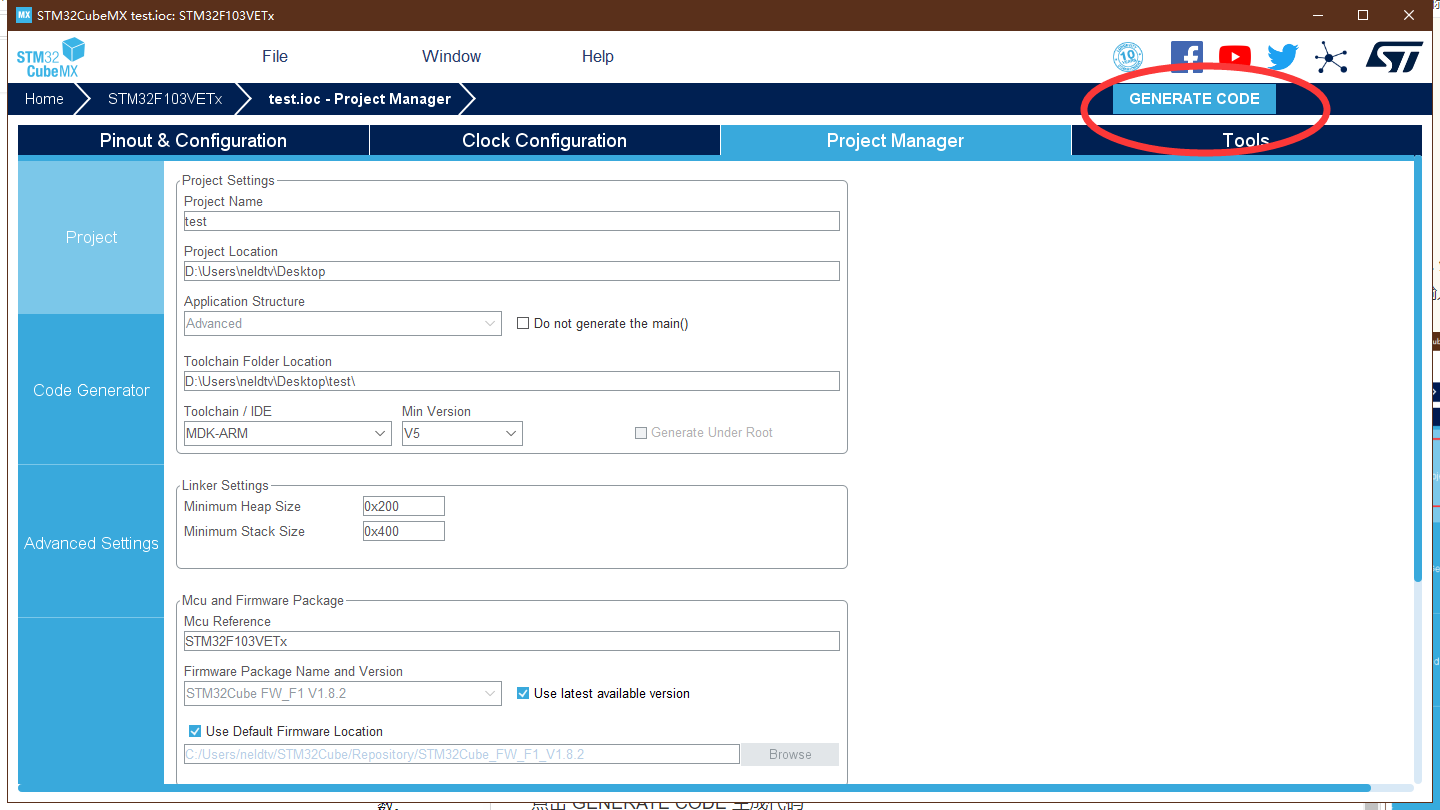

點擊 GENERATE CODE 生成代碼

七、互斥量

7.1 基本概念

互斥量又稱互斥信號量（本質是信號量），是一種特殊的二值信號量，它和信號量不同的是，**它支持互斥量所有權、遞回訪問以及防止優先級翻轉的特性，用于實作對臨界資源的獨占式處理，**任意時刻互斥量的狀態只有兩種，開鎖或閉鎖，當互斥量被任務持有時，該互斥量處于閉鎖狀態，這個任務獲得互斥量的所有權，當該任務釋放這個互斥量時，該互斥量處于開鎖狀態，任務失去該互斥量的所有權，當一個任務持有互斥量時，其他任務將不能再對該互斥量進行開鎖或持有，持有該互斥量的任務也能夠再次獲得這個鎖而不被掛起，這就是遞回訪問，也就是遞回互斥量的特性，這個特性與一般的信號量有很大的不同，在信號量中，由于已經不存在可用的信號量，任務遞回獲取信號量時會發生主動掛起任務最終形成死鎖，

如果想要用于實作同步（任務之間或者任務與中斷之間），二值信號量或許是更好的選擇，雖然互斥量也可以用于任務與任務、任務與中斷的同步，但是互斥量更多的是用于保護資源的互鎖，

用于互鎖的互斥量可以充當保護資源的令牌，當一個任務希望訪問某個資源時，它必須先獲取令牌，當任務使用完資源后，必須還回令牌，以便其它任務可以訪問該資源，是不是很熟悉，在我們的二值信號量里面也是一樣的，用于保護臨界資源，保證多任務的訪問井然有序，當任務獲取到信號量的時候才能開始使用被保護的資源，使用完就釋放信號量，下一個任務才能獲取到信號量從而可用使用被保護的資源，但是**信號量會導致的另一個潛在問題，那就是任務優先級翻轉，**而 FreeRTOS 提供的互斥量可以通過優先級繼承演算法，可以降低優先級翻轉問題產生的影響，所以，用于臨界資源的保護一般建議使用互斥量，

7.2 運作機制

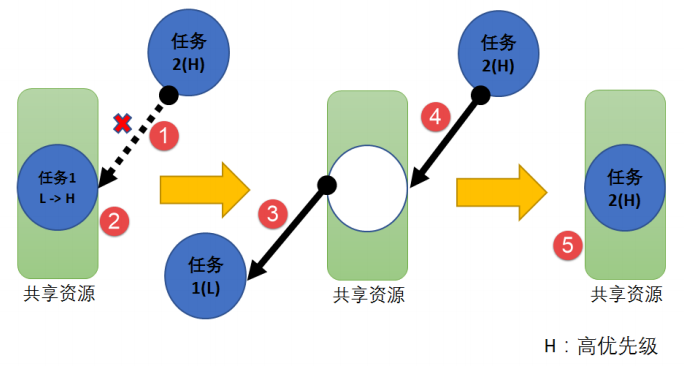

用互斥量處理不同任務對臨界資源的同步訪問時，任務想要獲得互斥量才能進行資源訪問，如果一旦有任務成功獲得了互斥量，則互斥量立即變為閉鎖狀態，此時其他任務會因為獲取不到互斥量而不能訪問這個資源，任務會根據用戶自定義的等待時間進行等待，直到互斥量被持有的任務釋放后，其他任務才能獲取互斥量從而得以訪問該臨界資源，此時互斥量再次上鎖，如此一來就可以確保每個時刻只有一個任務正在訪問這個臨界資源，保證了臨界資源操作的安全性，

7.3 互斥量與遞回互斥量

互斥量更適合于可能會引起優先級翻轉的情況，
遞回互斥量更適用于任務可能會多次獲取互斥量的情況下，這樣可以避免同一任務多次遞回持有而造成死鎖的問題，

八、相關API說明

8.1 osMutexCreate

用于創建一個互斥量，并回傳一個互斥量ID，

函式	osMutexId osMutexCreate (const osMutexDef_t *mutex_def)
引數	mutex_def：參考由osMutexDef定義的互斥量
回傳值	成功回傳互斥量ID，失敗回傳0

8.2 osRecursiveMutexCreate

用于創建一個遞回互斥量，不是遞回的互斥量由函式 osMutexCreate() 創建，且只能被同一個任務獲取一次，如果同一個任務想再次獲取則會失敗，遞回信號量則相反，它可以被同一個任務獲取很多次，獲取多少次就需要釋放多少次，遞回信號量與互斥量一樣，都實作了優先級繼承機制，可以減少優先級反轉的反生，

函式	osMutexId osRecursiveMutexCreate (const osMutexDef_t *mutex_def)
引數	mutex_def：參考由osMutexDef定義的互斥量
回傳值	成功回傳互斥量ID，失敗回傳0

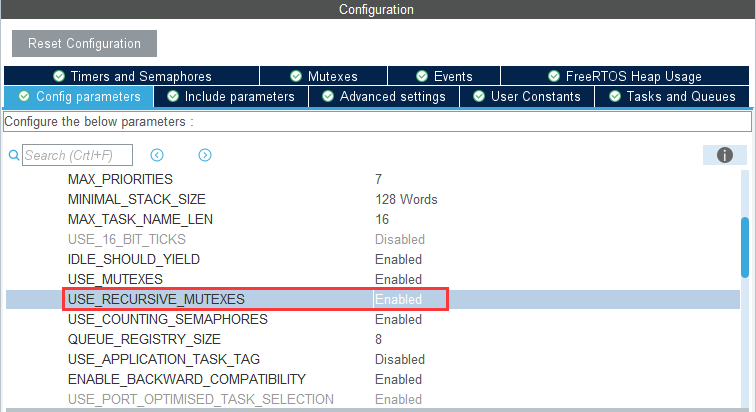

要想使用該函式必須在 Config parameters 中把 USE_RECURSIVE_MUTEXES 選擇 Enabled 來使能，

8.3 osMutexDelete

用于洗掉一個互斥量，

函式	osStatus osMutexDelete (osMutexId mutex_id)
引數	mutex_id：互斥量ID
回傳值	錯誤碼

8.4 osMutexWait

用于獲取互斥量，但是遞回互斥量并不能使用這個 API 函式獲取，

函式	osStatus osMutexWait (osMutexId mutex_id, uint32_t millisec)
引數	mutex_id：互斥量ID millisec：等待信號量可用的最大超時時間，單位為 tick（即系統節拍周期），如果宏 INCLUDE_vTaskSuspend 定義為 1 且形參 xTicksToWait 設定為 portMAX_DELAY ，則任務將一直阻塞在該信號量上（即沒有超時時間）
回傳值	錯誤碼

8.5 osRecursiveMutexWait

用于獲取遞回互斥量的宏，與互斥量的獲取函式一樣，osMutexWait()也是一個宏定義，它最終使用現有的佇列機制，實際執行的函式是 xQueueTakeMutexRecursive() ，獲取遞回互斥量之前必須由 osRecursiveMutexCreate() 這個函式創建，要注意的是該函式不能用于獲取由函式 osMutexCreate() 創建的互斥量，

函式	osStatus osRecursiveMutexWait (osMutexId mutex_id, uint32_t millisec)
引數	mutex_id：互斥量ID millisec：等待信號量可用的最大超時時間，單位為 tick（即系統節拍周期），如果宏 INCLUDE_vTaskSuspend 定義為 1 且形參 xTicksToWait 設定為 portMAX_DELAY ，則任務將一直阻塞在該信號量上（即沒有超時時間）
回傳值	錯誤碼

要想使用該函式必須在 Config parameters 中把 USE_RECURSIVE_MUTEXES 選擇 Enabled 來使能，

8.6 osMutexRelease

用于釋放互斥量，但不能釋放由函式 osRecursiveMutexCreate() 創建的遞回互斥量，

函式	osStatus osMutexRelease (osMutexId mutex_id)
引數	mutex_id：互斥量ID
回傳值	錯誤碼

8.7 osRecursiveMutexRelease

用于釋放一個遞回互斥量，已經獲取遞回互斥量的任務可以重復獲取該遞回互斥量，使用 osRecursiveMutexWait() 函式成功獲取幾次遞回互斥量，就要使用 osRecursiveMutexRelease() 函式返還幾次，在此之前遞回互斥量都處于無效狀態，別的任務就無法獲取該遞回互斥量，使用該函式介面時，只有已持有互斥量所有權的任務才能釋放它，每釋放一該遞回互斥量，它的計數值就減 1，當該互斥量的計數值為 0 時（即持有任務已經釋放所有的持有操作），互斥量則變為開鎖狀態，等待在該互斥量上的任務將被喚醒，如果任務的優先級被互斥量的優先級翻轉機制臨時提升，那么當互斥量被釋放后，任務的優先級將恢復為原本設定的優先級，

函式	osStatus osRecursiveMutexRelease (osMutexId mutex_id)
引數	mutex_id：互斥量ID
回傳值	錯誤碼

要想使用該函式必須在 Config parameters 中把 USE_RECURSIVE_MUTEXES 選擇 Enabled 來使能，

九、示例

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "cmsis_os.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <stdio.h>
#include <string.h>
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
UART_HandleTypeDef huart1;
DMA_HandleTypeDef hdma_usart1_rx;
DMA_HandleTypeDef hdma_usart1_tx;

osThreadId defaultTaskHandle;
osThreadId LowPriorityHandle;
osThreadId MidPriorityHandle;
osThreadId HighPriorityHandle;
osMutexId MuxSemHandle;
/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_DMA_Init(void);
static void MX_USART1_UART_Init(void);
void StartDefaultTask(void const * argument);
void LowPriorityTask(void const * argument);
void MidPriorityTask(void const * argument);
void HighPriorityTask(void const * argument);

/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
    printf("The default value of parking space is 5, Press key1 to apply for parking space, and press key2 to release parking space!\n\n");
  /* USER CODE END 2 */

  /* Create the mutex(es) */
  /* definition and creation of MuxSem */
  osMutexDef(MuxSem);
  MuxSemHandle = osMutexCreate(osMutex(MuxSem));

  /* USER CODE BEGIN RTOS_MUTEX */
  /* add mutexes, ... */
  /* USER CODE END RTOS_MUTEX */

  /* USER CODE BEGIN RTOS_SEMAPHORES */
  /* add semaphores, ... */
  /* USER CODE END RTOS_SEMAPHORES */

  /* USER CODE BEGIN RTOS_TIMERS */
  /* start timers, add new ones, ... */
  /* USER CODE END RTOS_TIMERS */

  /* USER CODE BEGIN RTOS_QUEUES */
  /* add queues, ... */
  /* USER CODE END RTOS_QUEUES */

  /* Create the thread(s) */
  /* definition and creation of defaultTask */
  osThreadDef(defaultTask, StartDefaultTask, osPriorityNormal, 0, 128);
  defaultTaskHandle = osThreadCreate(osThread(defaultTask), NULL);

  /* definition and creation of LowPriority */
  osThreadDef(LowPriority, LowPriorityTask, osPriorityIdle, 0, 128);
  LowPriorityHandle = osThreadCreate(osThread(LowPriority), NULL);

  /* definition and creation of MidPriority */
  osThreadDef(MidPriority, MidPriorityTask, osPriorityIdle, 0, 128);
  MidPriorityHandle = osThreadCreate(osThread(MidPriority), NULL);

  /* definition and creation of HighPriority */
  osThreadDef(HighPriority, HighPriorityTask, osPriorityIdle, 0, 128);
  HighPriorityHandle = osThreadCreate(osThread(HighPriority), NULL);

  /* USER CODE BEGIN RTOS_THREADS */
  /* add threads, ... */
  /* USER CODE END RTOS_THREADS */

  /* Start scheduler */
  osKernelStart();

  /* We should never get here as control is now taken by the scheduler */
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief USART1 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

  /* USER CODE END USART1_Init 2 */

}

/**
  * Enable DMA controller clock
  */
static void MX_DMA_Init(void)
{

  /* DMA controller clock enable */
  __HAL_RCC_DMA1_CLK_ENABLE();

  /* DMA interrupt init */
  /* DMA1_Channel4_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel4_IRQn, 5, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel4_IRQn);
  /* DMA1_Channel5_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel5_IRQn, 5, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel5_IRQn);

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOB, LED_G_Pin|LED_B_Pin|LED_R_Pin, GPIO_PIN_SET);

  /*Configure GPIO pin : KEY2_Pin */
  GPIO_InitStruct.Pin = KEY2_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(KEY2_GPIO_Port, &GPIO_InitStruct);

  /*Configure GPIO pin : KEY1_Pin */
  GPIO_InitStruct.Pin = KEY1_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(KEY1_GPIO_Port, &GPIO_InitStruct);

  /*Configure GPIO pins : LED_G_Pin LED_B_Pin LED_R_Pin */
  GPIO_InitStruct.Pin = LED_G_Pin|LED_B_Pin|LED_R_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

}

/* USER CODE BEGIN 4 */
/**
  * @brief 重定向c庫函式printf到USARTx
  * @retval None
  */
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}

/**
  * @brief 重定向c庫函式getchar,scanf到USARTx
  * @retval None
  */
int fgetc(FILE *f)
{
  uint8_t ch = 0;
  HAL_UART_Receive(&huart1, &ch, 1, 0xffff);
  return ch;
}
/* USER CODE END 4 */

/* USER CODE BEGIN Header_StartDefaultTask */
/**
  * @brief  Function implementing the defaultTask thread.
  * @param  argument: Not used
  * @retval None
  */
/* USER CODE END Header_StartDefaultTask */
void StartDefaultTask(void const * argument)
{
  /* USER CODE BEGIN 5 */
  /* Infinite loop */
  for(;;)
  {
    osDelay(1);
  }
  /* USER CODE END 5 */
}

/* USER CODE BEGIN Header_LowPriorityTask */
/**
* @brief Function implementing the LowPriority thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_LowPriorityTask */
void LowPriorityTask(void const * argument)
{
  /* USER CODE BEGIN LowPriorityTask */
  static uint32_t i;
  osStatus xReturn;
  /* Infinite loop */
  for(;;)
  {
    printf("LowPriority_Task Get Mutex\n");
    //獲取互斥量 MuxSem,沒獲取到則一直等待
    xReturn = osMutexWait(MuxSemHandle,     /* 互斥量句柄 */
                          osWaitForever);   /* 等待時間 */
    if(osOK == xReturn)
    {
        printf("LowPriority_Task Runing\n\n");
    }

    for(i = 0; i < 2000000; i++)
    { //模擬低優先級任務占用互斥量
        taskYIELD();//發起任務調度
    }

    printf("LowPriority_Task Release Mutex\r\n");
    xReturn = osMutexRelease(MuxSemHandle);//給出互斥量

    osDelay(1000);
  }
  /* USER CODE END LowPriorityTask */
}

/* USER CODE BEGIN Header_MidPriorityTask */
/**
* @brief Function implementing the MidPriority thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_MidPriorityTask */
void MidPriorityTask(void const * argument)
{
  /* USER CODE BEGIN MidPriorityTask */
  /* Infinite loop */
  for(;;)
  {
    printf("MidPriority_Task Runing\n");
    osDelay(1000);
  }
  /* USER CODE END MidPriorityTask */
}

/* USER CODE BEGIN Header_HighPriorityTask */
/**
* @brief Function implementing the HighPriority thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_HighPriorityTask */
void HighPriorityTask(void const * argument)
{
  /* USER CODE BEGIN HighPriorityTask */
  osStatus xReturn;
  /* Infinite loop */
  for(;;)
  {
    printf("HighPriority_Task Get Mutex\n");
    //獲取互斥量 MuxSem,沒獲取到則一直等待
    xReturn = osMutexWait(MuxSemHandle,     /* 互斥量句柄 */
                          osWaitForever);   /* 等待時間 */
    if(osOK == xReturn)
    {
        printf("HighPriority_Task Runing\n");
    }

    printf("HighPriority_Task Release Mutex\r\n");
    xReturn = osMutexRelease(MuxSemHandle);//給出互斥量

    osDelay(1000);
  }
  /* USER CODE END HighPriorityTask */
}

/**
  * @brief  Period elapsed callback in non blocking mode
  * @note   This function is called  when TIM1 interrupt took place, inside
  * HAL_TIM_IRQHandler(). It makes a direct call to HAL_IncTick() to increment
  * a global variable "uwTick" used as application time base.
  * @param  htim : TIM handle
  * @retval None
  */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM1) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */

  /* USER CODE END Callback 1 */
}

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */

  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     tex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

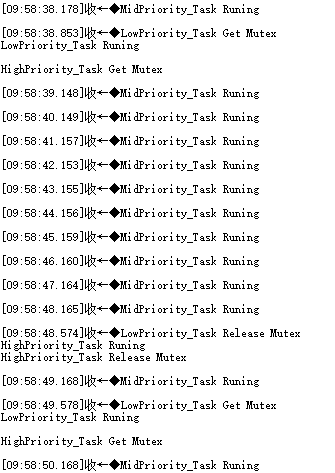

查看列印：

十、工程代碼

鏈接：https://pan.baidu.com/s/1X3erVkBowNZrdMIWbzciQg 提取碼：amcv

十一、注意事項

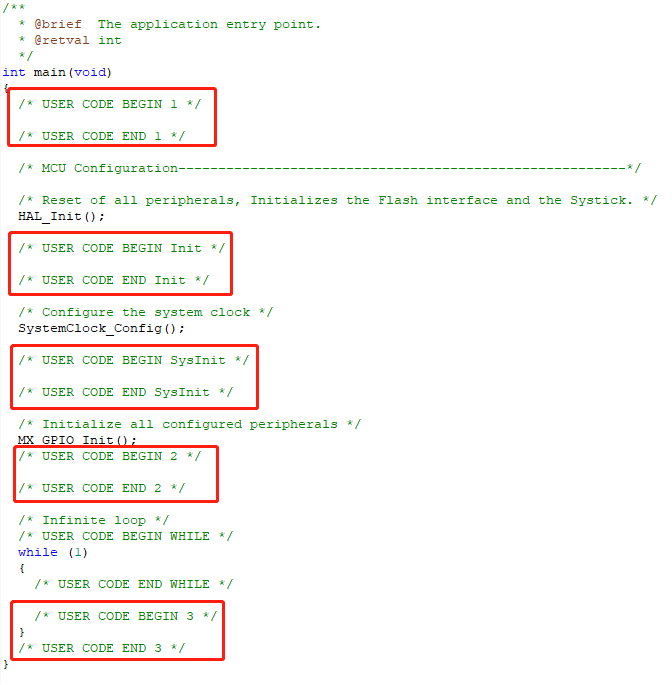

用戶代碼要加在 USER CODE BEGIN N 和 USER CODE END N 之間，否則下次使用 STM32CubeMX 重新生成代碼后，會被洗掉，

? 由 Leung 寫于 2021 年 12 月 30 日

? 參考：STM32CubMx+FreeRTOS互斥鎖和遞回互斥鎖（五）
　　　　STM32CubeIDE（十一）：FreeRTOS選項中Disable、CMSIS_V1和CMSIS_V2的區別
　　　　HAL庫中的 SYS Timebase Source 和 SysTick_Handler()

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/398499.html

標籤：其他

上一篇：STM32（2.1）——GPIO

下一篇：智能電子除味器——硬體方案：功能模塊設計

STM32CubeMX學習筆記（31）——FreeRTOS實時作業系統使用(互斥量)

一、FreeRTOS簡介

二、新建工程

三、SYS Timebase Source

四、FreeRTOS

4.1 引數配置

4.2 創建互斥量Mutex

4.3 創建任務Task

五、UART串口列印

六、生成代碼

七、互斥量

7.1 基本概念

7.2 運作機制

7.3 互斥量與遞回互斥量

八、相關API說明

8.1 osMutexCreate

8.2 osRecursiveMutexCreate

8.3 osMutexDelete

8.4 osMutexWait

8.5 osRecursiveMutexWait

8.6 osMutexRelease

8.7 osRecursiveMutexRelease

九、示例

十、工程代碼

十一、注意事項
