前言
除錯方式：
1.串口除錯： 把除錯資訊發送到電腦端，電腦使用串口助手顯示除錯資訊
2.顯示屏除錯：直接將顯示屏連接到單片機，將除錯資訊列印在顯示屏上
3.Keil除錯： 借助Keil軟體的除錯模式，可以查看
接下來學習一個OLED顯示屏的驅動函式模塊
首先還是要看 STM32(一) 看我們的接線圖，我們看到
，我們的OLED是IIC4針，這邊連的PB6 PB7（pin6 pin7）

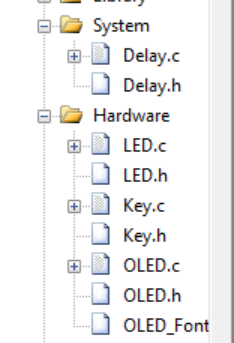

同樣的，我們把之前的檔案復制過來，把主函式main刪掉，然后添加Hardware檔案，把OLED驅動模塊放入

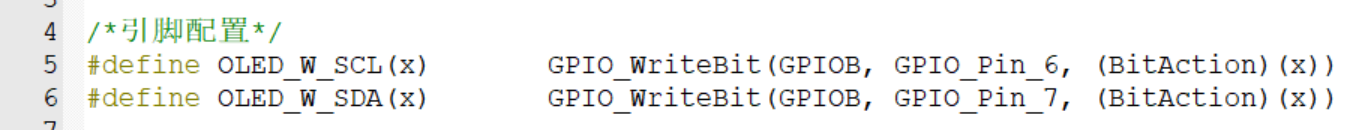

OLED.c 里就是主題代碼了，里面包括了引腳配置，引腳初始化I , IIC通信的基本時序，OLED用戶呼叫的代碼，我們要更改的就是引腳配置
接下來，引腳初始化也要更改
這里我們把 SCL 和 SDA 兩個引腳都初始化為開漏輸出模式，具體更改就是，使用到GPIO外設都先使用RCC開啟一下時鐘，然后初始化 pin8 pin9
我們就可以直接使用OLED驅動函式模塊，這就是OLED.c里面的東西
接下來是OLED.h里面，這里就是外部可呼叫函式的宣告
#ifndef __OLED_H
#define __OLED_H
void OLED_Init(void);
void OLED_Clear(void);
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char);
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String);
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length);
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
#endif
最后是OLED_Font.h檔案，這里存的是OLED的字庫資料，因為OLED是不帶字庫的，想要顯示字符圖形，就要先定義字符點陣資料
之后的main函式里，主回圈前，先呼叫OLED_Init（）；初始化OLED
| 函式 | 作用 |
| OLED_Init | 初始化 |
| OLED_Clear | 清屏 |
| OLED_ShowChar | 顯示一個字符 |
| OLED_ShowString | 顯示字串 |
| OLED_ShowNum | 顯示十進制數字 |
| OLED_ShowSignedNum | 顯示有符號十進制數字 |
| OLED_ShowHexNum | 顯示十六進制數字 |
| OLED_ShowBinNum | 顯示二進制數字 |
我們一一共有四行十六列,注意字符是 ‘ ’ ，而字串是 “ ”
還要記得計算一下長度，不要超出去了
GPIO_ShowNum（ ， ， ， ）前面兩個是位置，第三個是數字，最后一個是數字長度，如果長度比數字長度長，那他就會在前面補0；如果小，就會把高位資料切掉；
