【WCH沁恒芯片摘要】USB轉串口方案選型
沁恒專注于連接與控制領域，在USB轉接領域深耕多年，提供USB高速/全速轉串口系列芯片，可實作USB轉1/2/4/8路串口，支持串口I/O獨立供電，支持VCP/HID/CDC/AOA轉串口，VCP串口支持硬體流控和高波特率大資料連續傳輸，部分型號支持VID/PID/String等內容配置，支持Windows/Linux/Android/macOS等作業系統，

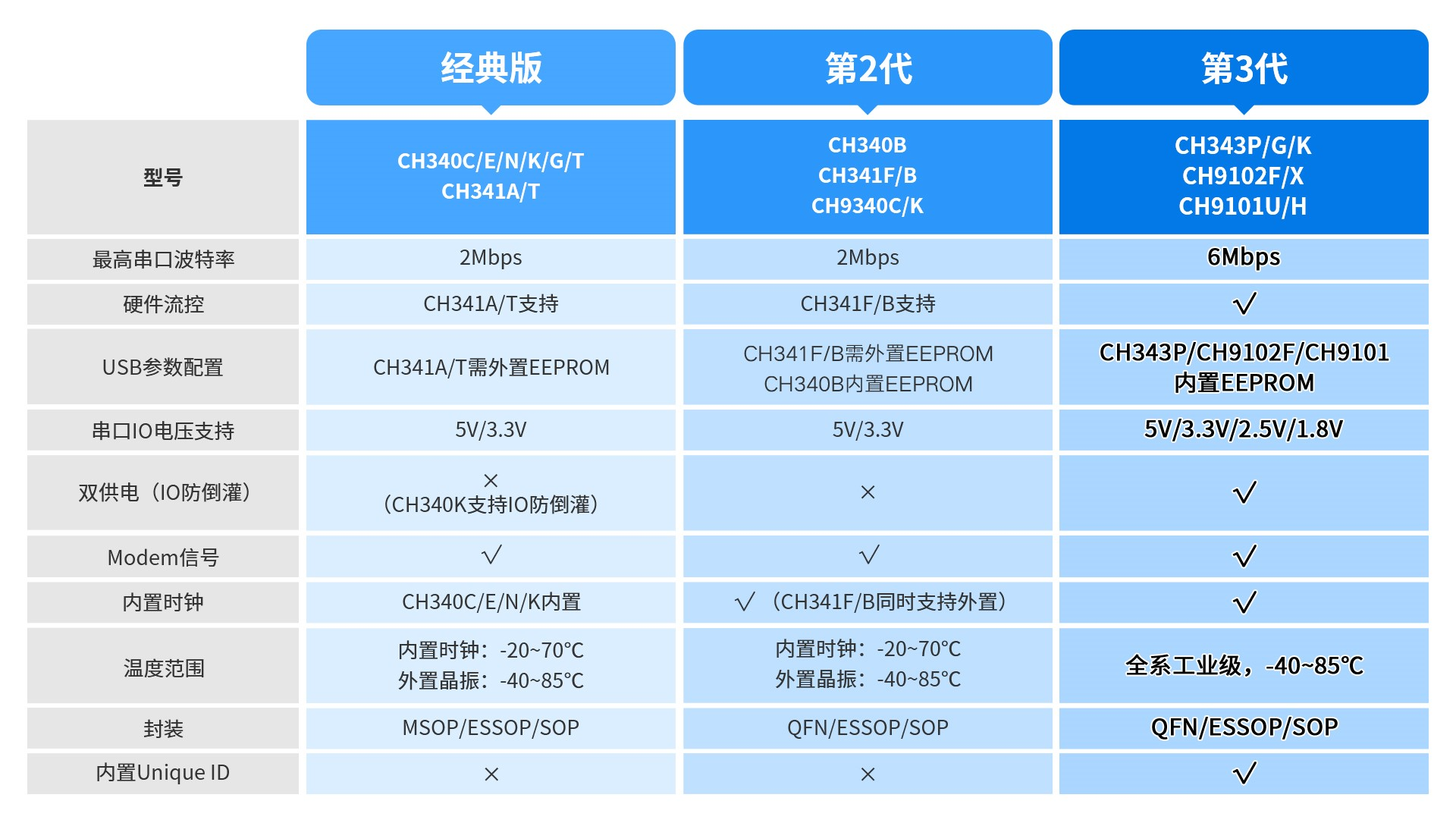

最新第3代USB轉串口產品擁有如下優勢：
- 內部采用DMA收發，可實作6Mbps波特率連續穩定通訊；
- 內部高度集成，晶振/USB終端電阻/EEPROM全內置；
- 雙電源設計，支持串口IO獨立供電，可支持5V/3.3V/2.5V/1.8V等串口通訊；
-提供多種封裝，小至3*3mm； - 支持VID/PID/String等內容配置；
- 內置Unique ID，可實作系統串口號固定及產品加密等；
具體選型時建議根據串口數量、芯片驅動型別、串口波特率支持、封裝型別、串口IO電壓作業范圍、MODEM信號支持、RS485控制信號支持、GPIO信號支持等條件靈活選用，

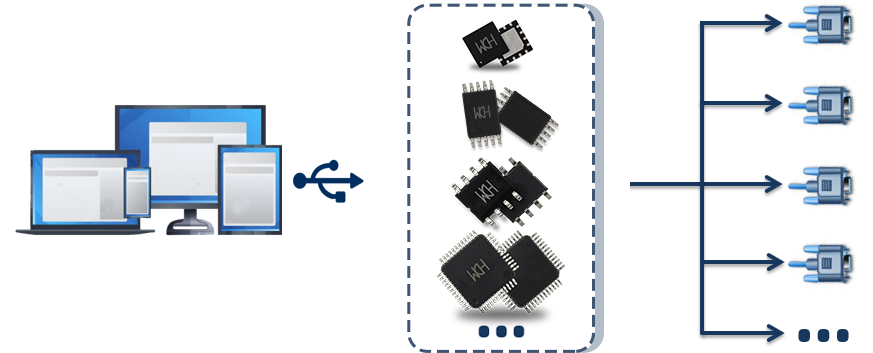

- 芯片提供的串口默認為TTL電平，通過電平轉換芯片可以靈活轉換為RS-232、RS-422、RS-485串口等，應用框圖：
文章參考沁恒官網：http://www.wch.cn/application/357.html

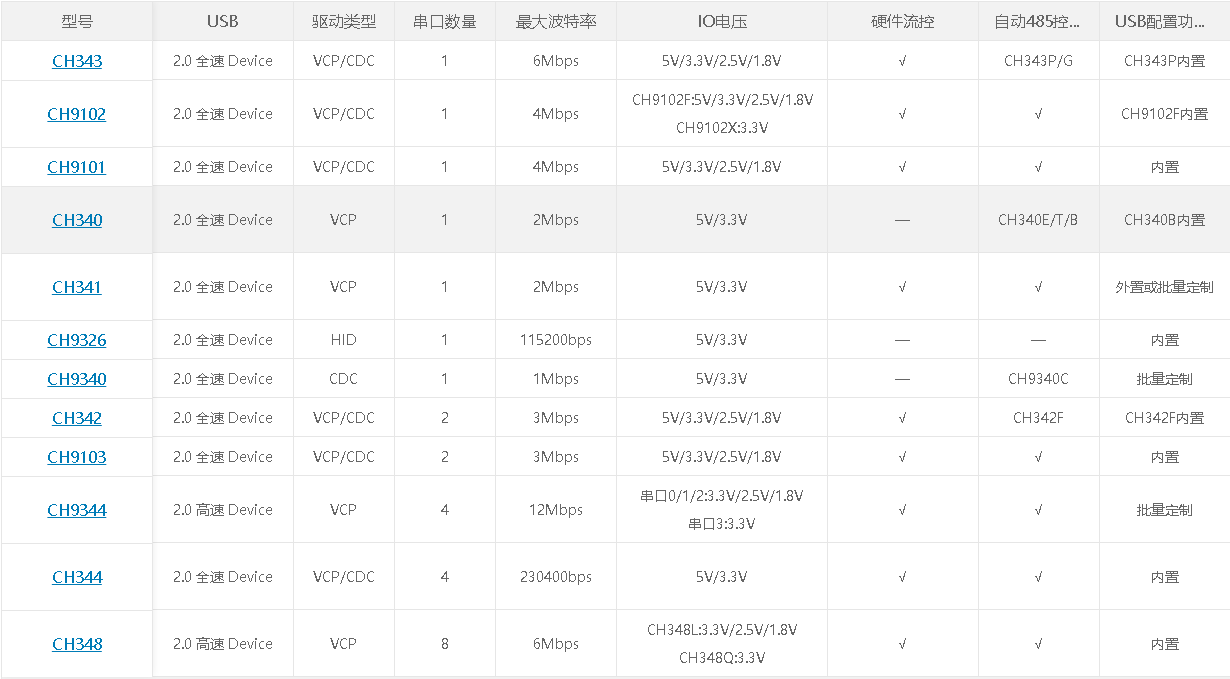

USB轉串口類芯片
參考WC和沁恒官網：http://www.wch.cn/application/357.html
- 驅動型別：CDC/HID為系統類驅動；VCP為廠商提供串口驅動，功能多，效率高，建議優先選用，
目前市面上比較普遍使用的是VCP驅動型別，常見的就是CH340系列的USB轉串口下載器，價格便宜，現在開始慢慢普及的是虛擬串口（CDC）驅動型別，在win10系統下使用免驅動，win10系統自帶該驅動，典型代表就是CH9102X，
還有一種是HID驅動模式，
- HID轉串口芯片:CH9326
CH9326是一款HID轉串口免驅芯片，CH9326支持雙向資料傳輸，用于接收串口資料，并按照HID類設備規范，將資料打包通過USB口上傳給計算機，或者從計算機接收符合HID類設備的USB資料包，并從串口進行發送，通過提供的上位機軟體，用戶也可自行配置芯片的VID、PID，以及各種字串描述符，下圖為其一般應用框圖，
特點
- 支持12Mbps全速USB傳輸，兼容USB V2.0，內置晶振，
- 默認串口通信波特率為9600bps，支持多種串口通訊格式以及各種常見波特率的設定，
- 支持5V電源電壓和3.3V電源電壓，
- 可自行配置芯片的VID、PID，以及芯片各種字串描述符，
- 可自行配置芯片的默認波特率，
- 符合USB相關規范，符合HID類設備相關規范，
- 提供SOP-16無鉛封裝，兼容RoHS，
對于個人使用，考慮到手工焊接技術，還是使用VCP驅動型別，CH340系列的比較合適，其他方面考量還是使用CDC驅動模式，比較省心，免驅動，下載速度高，是一個不錯的選擇，
