一、題目
1、Flash地址空間的資料讀取，stm32f103c8t6只有20KB 記憶體（RAM）供程式代碼和陣列變數存放，因此，針對內部Flash的總計64KB存盤空間(地址從0x08000000開始），運行一次寫入8KB資料，總計復位運行代碼4次，將32KB資料寫入Flash，并驗證寫入資料的正確性和讀寫速率，
2、基于片內Flash的提示音播放程式，
1）實驗資料準備：用Adobe audition或goldwave等音頻編輯軟體錄制“您好歡迎光臨！”的幾秒鐘的聲音（8khz采樣、8bit量化編碼的單聲道wav格式），確保音頻資料盡量小（最大不超64KB），然后編程將其分批次寫入stm32f103c8t6芯片內部flash區域，
2）數字音頻還原播放任務：編程讀取此段音頻，通過stm32f103c8t6自帶的DAC通道，轉換為模擬音頻進行播放，并用示波器觀察波形，用耳機/喇叭收聽，評判音樂還原效果；
提示：建議先用單音音頻（比如2000Hz的正弦波）的wav資料進行實驗，通過DAC或PCM音頻模塊能夠基本還原出原始正弦波聲音后，再用語音和音樂信號進行實驗，
二、FLASH地址空間資料讀取
2.1FLASH原理
Flash全名叫做Flash Memory，屬于非易失性存盤設備(Non-volatile Memory Device)，與此相對應的是易失性存盤設備(Volatile Memory Device)，關于什么是非易失性/易失性，從名字中就可以看出，非易失性就是不容易丟失，資料存盤在這類設備中，即使斷電了，也不會丟失，這類設備，除了Flash，還有其他比較常見的入硬碟，ROM等，與此相對的，易失性就是斷電了，資料就丟失了，比如大家常用的記憶體，不論是以前的SDRAM，DDR SDRAM，還是現在的DDR2，DDR3等，都是斷電后，資料就沒了，
市面上 STM32F1 開發板使用的芯片是 STM32F103系列，其 FLASH 容量一般為 512K 位元組，屬于大容量芯片，
STM32F1 的閃存（Flash）模塊：主存盤器、資訊塊、閃存存盤器介面暫存器
2.2工具
STM32F103C8T6、STlink
軟體：Keil、STM32CubeMX
2.3創建CUBEMX工程

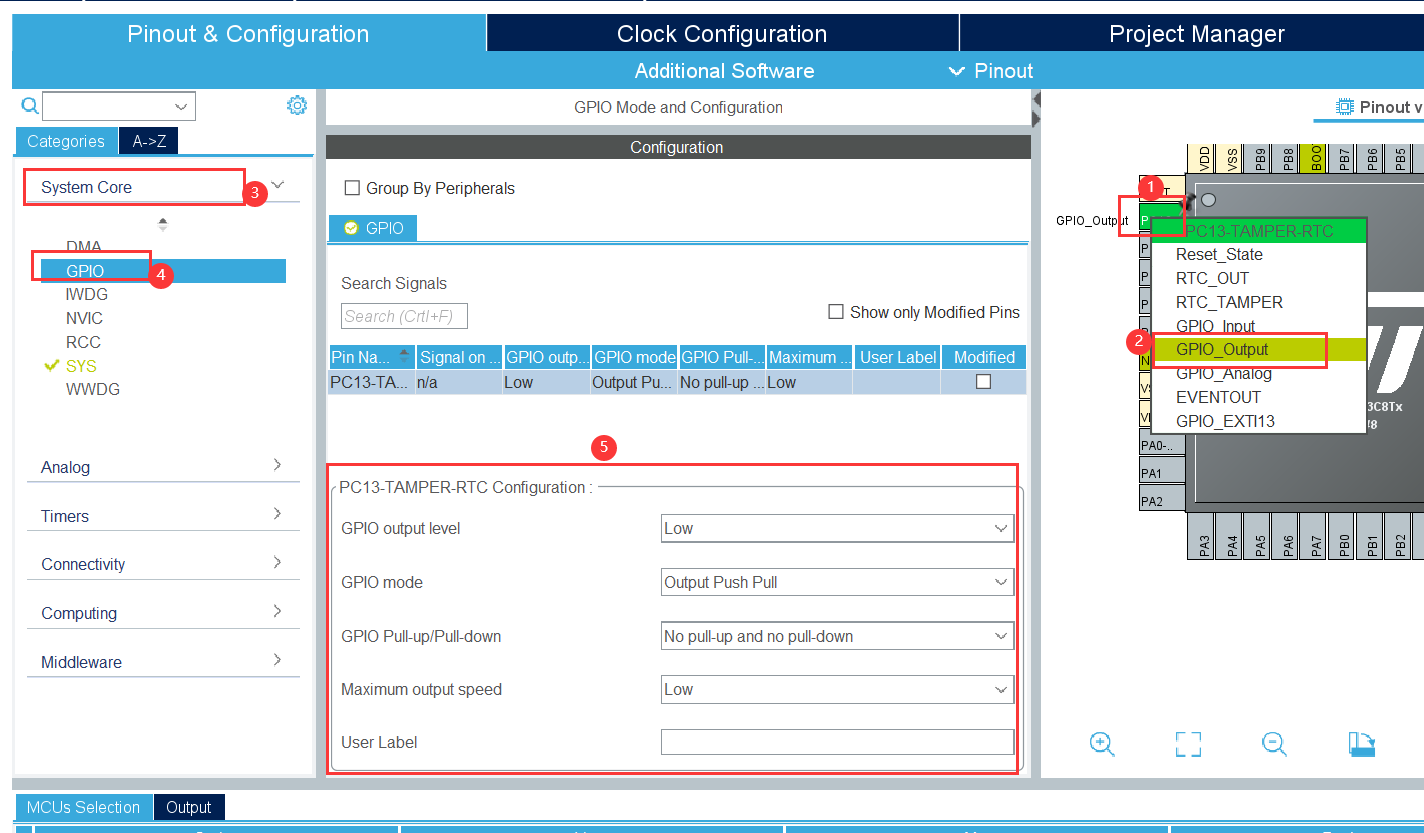

前面的基礎步驟還是創建工程，然后選擇stm32f103c8，點開開始配置：
定時器配置：
管腳配置：

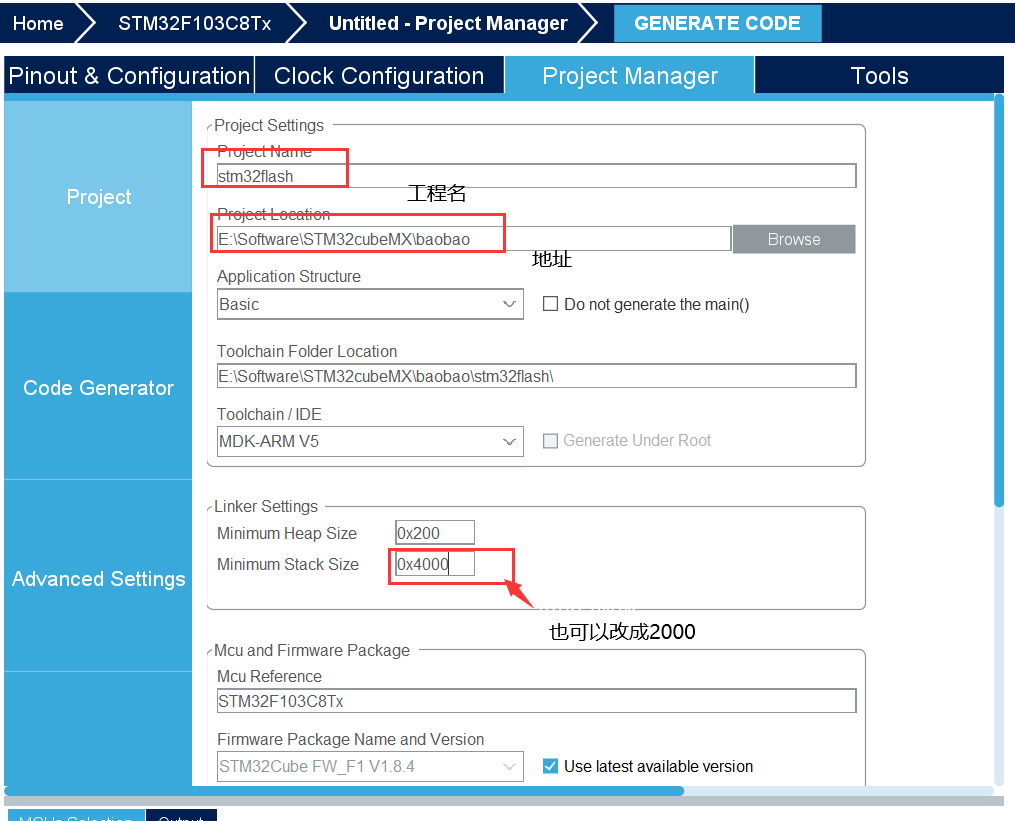

設定堆疊大小和工程地址：
完成這些步驟之后就可以匯出了
2.4代碼編輯

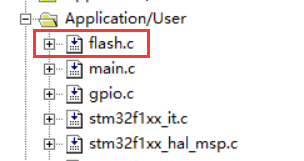

在匯出的檔案中添加事先準備好的flash.c檔案
然后在main.c中添加以下代碼：
#include "flash.h"
uint8_t FlashWBuff [255];
uint8_t FlashRBuff [255];然后找到main函式，在里面添加以下代碼：

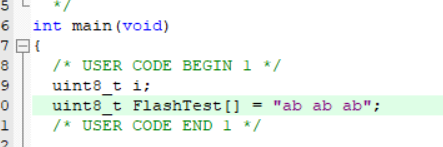

uint8_t i;
uint8_t FlashTest[] = "ab ab ab";
然后編譯一下，沒有錯誤進行下一步：
2.4燒錄程式
接線如下圖:
| J-link | STM32 |
|---|---|
| SWCLK/TCK | SWCLK/TCK |
| SWDIO/TMS | SWDIO/TMS |
| GND | GND |
| VCC | VCC |

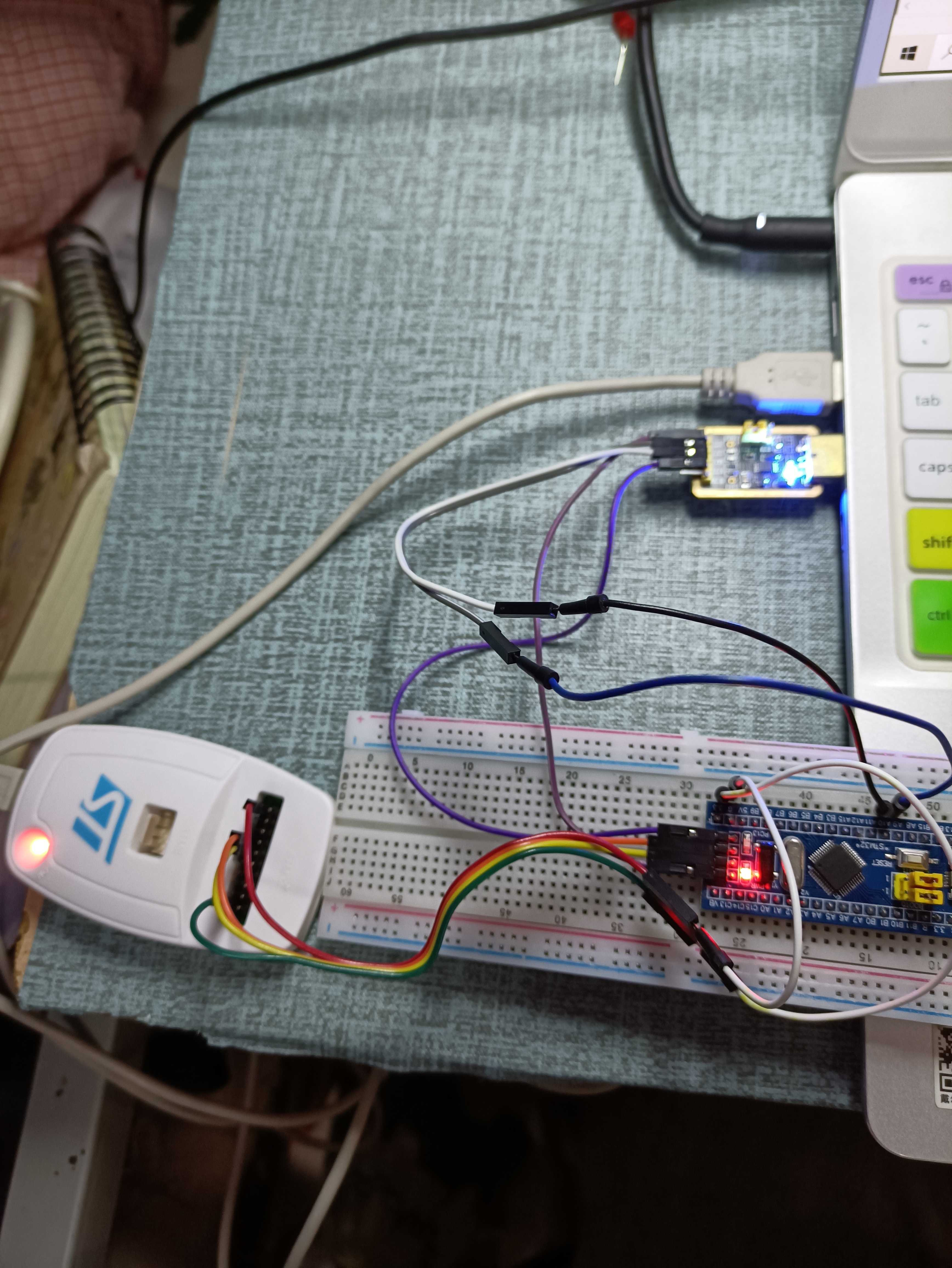

連線結果如圖所示：

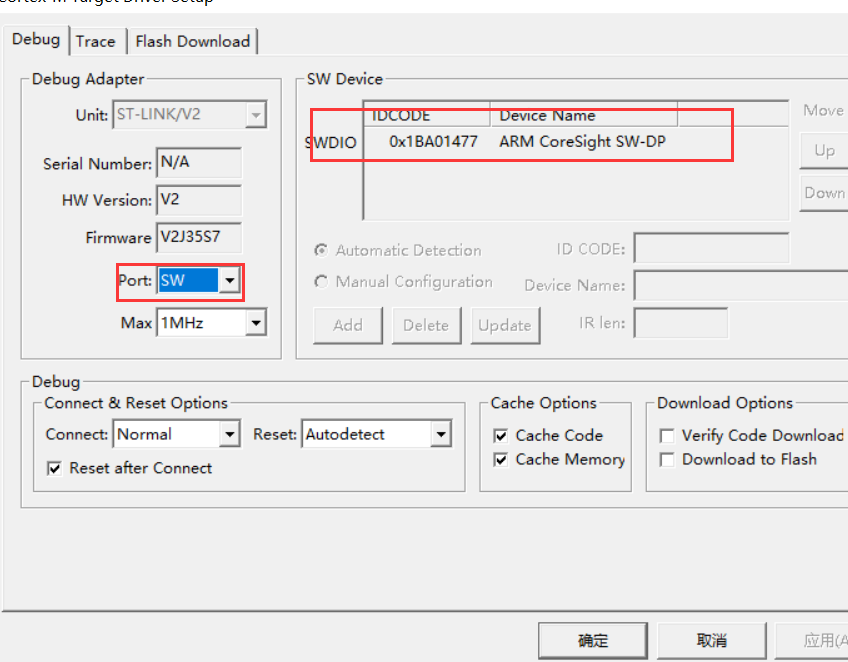

連好線之后，連接電腦然后修改debug里面的資料：
然后
然后點擊下載的按鈕就可以將程式下載到我們的板子中了
2.5除錯

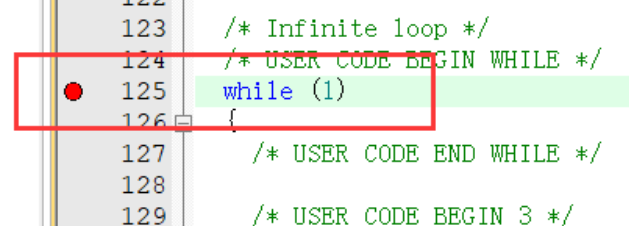

下載好之后就改跳線帽，然后因為要進行除錯，所以我們最好設定一個斷點便于我們觀察，這是是在main.c里的while這里設定的：
一直連接上板子然后進入debug，然后隨便選擇一個觀測視窗進行觀測

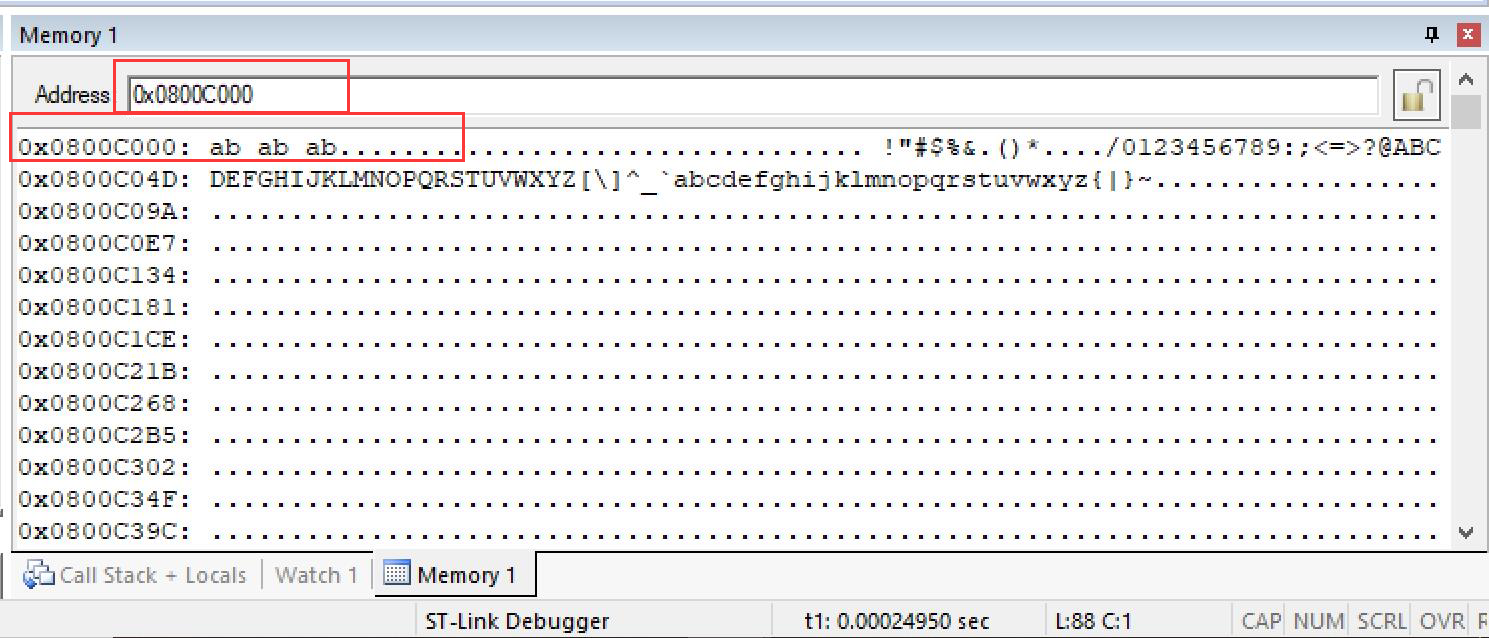

然后在右下角的memory1的視窗中輸入我們的存盤資料地址0x0800c000
然后點擊全速運行，這時候就能觀測到板子上的pc13led亮起，然后memory1的視窗中出現代碼中存盤的資料，而且斷點之后再次上電，可以看見上次寫入的資料還在其中，說明我們已經將資料寫入flash中了，
三、基于flash的提示音播放
6.1生成正弦波資料

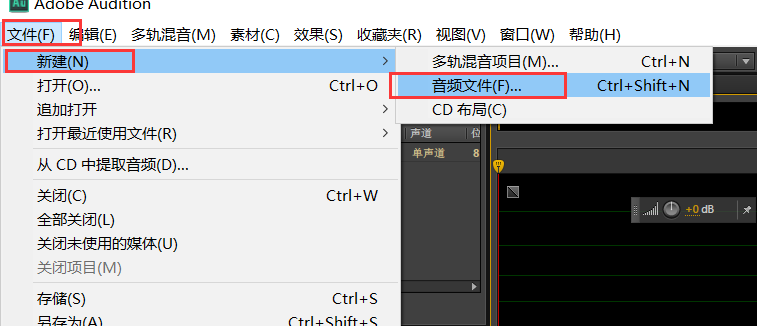

使用Adobe Audition生成正弦波資料，然后新建一個音頻檔案：

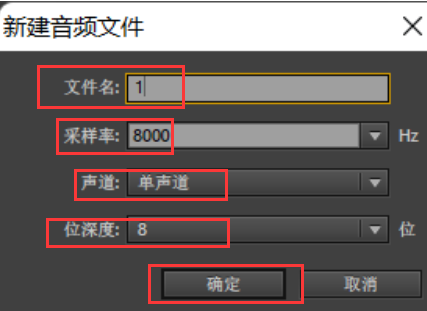

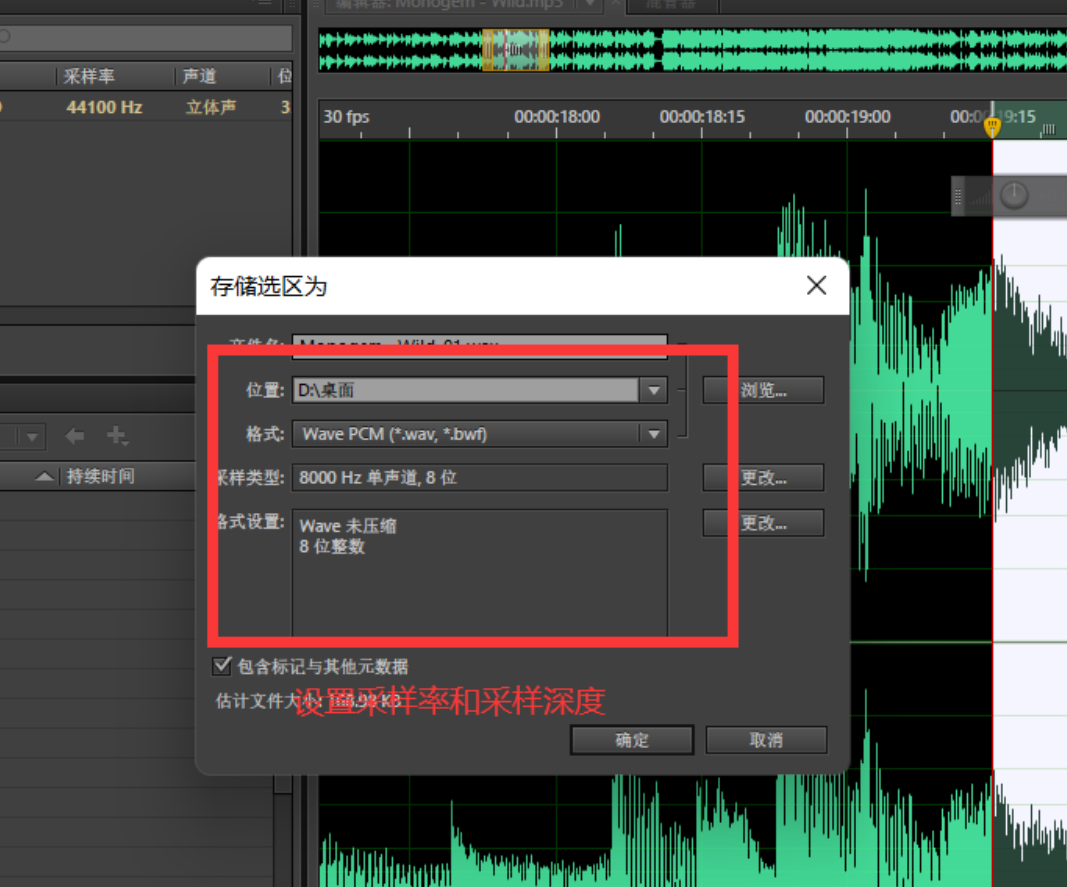

然后設定采樣率和位深度，八位的八位元采樣：

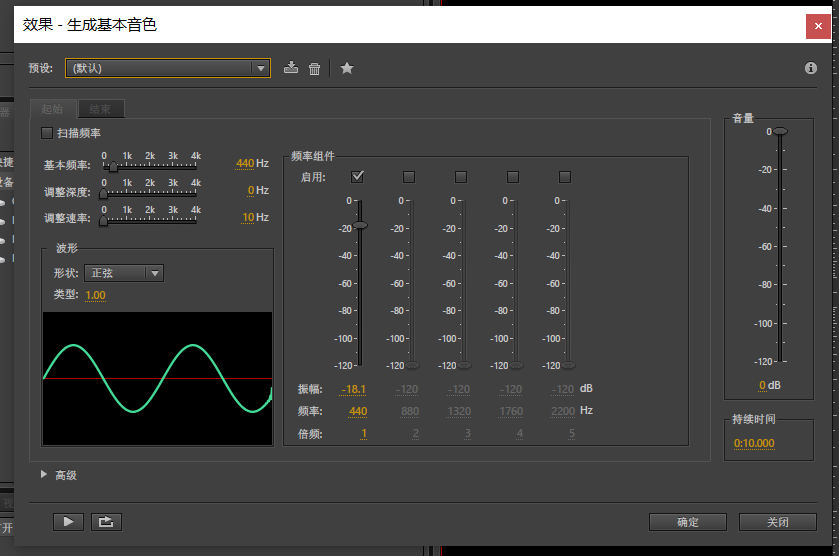

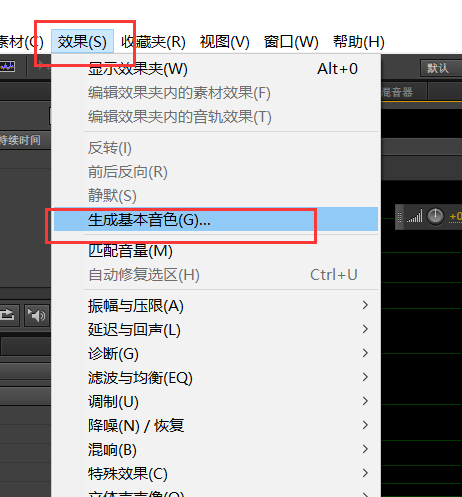

再去插入基本音色，這里是正弦波：

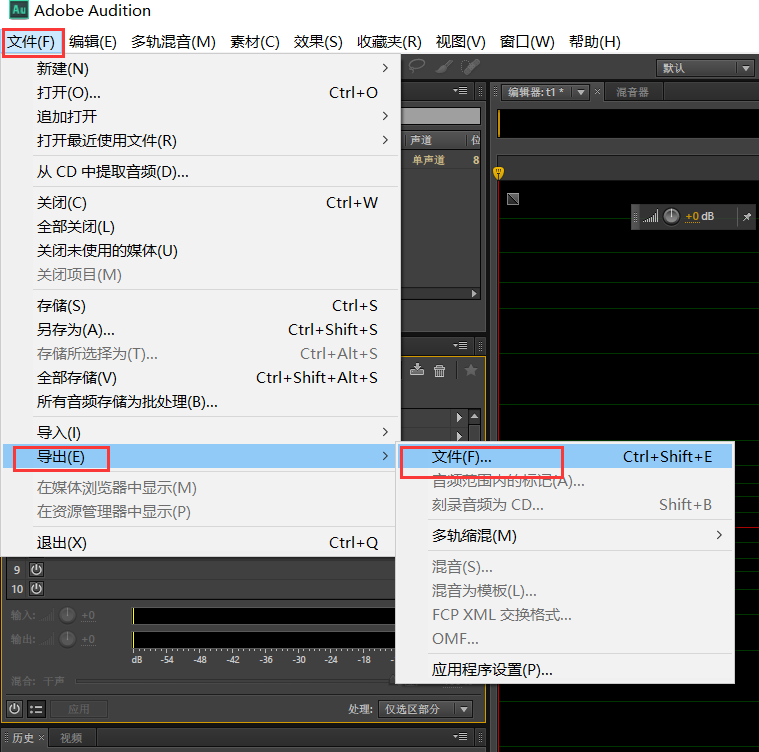

最后匯出為wab檔案，記住，路徑一定要是自己能找得到的，因為之后要去打開

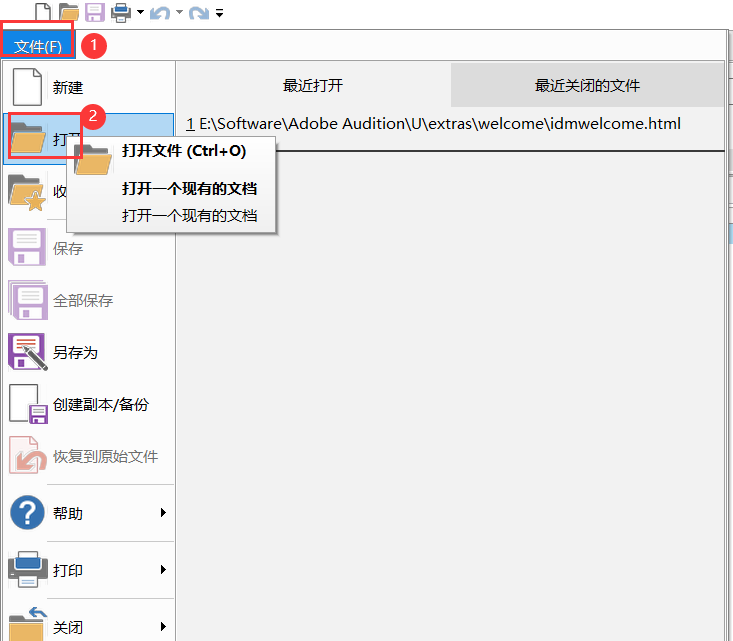

生成wav檔案之后，用UltraEdit（這個的下載的時候一定要去官網下載，我以因為這個電腦直接中病毒崩潰了）將其打開，下載好后打開ultraedit然后在里面打開檔案：

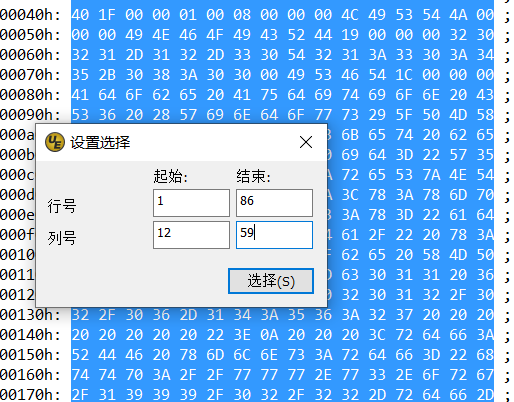

Ctrl+A選擇全部然后右鍵點擊選擇選擇范圍，輸入12-59列
選中需要的資料了，緊接著右鍵點擊然后十六進制復制選定視圖，再將十六進制數賦值到notepad++中：

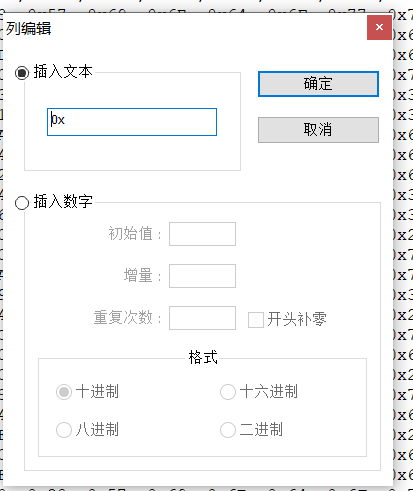

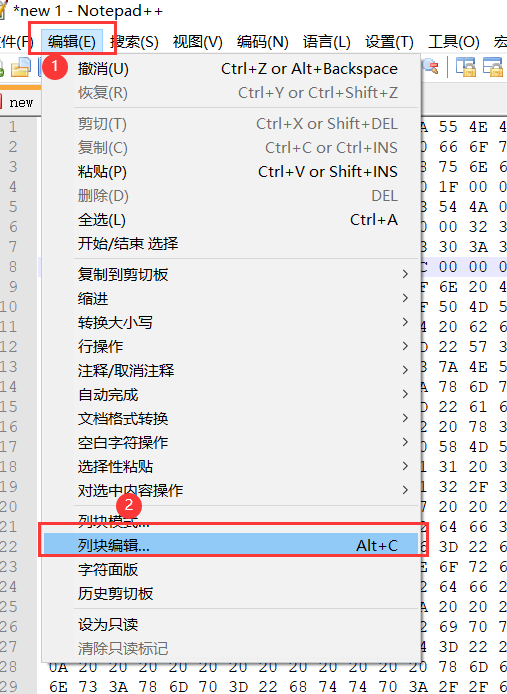

輸入0x即可，注意是在每一列都需要輸入一次

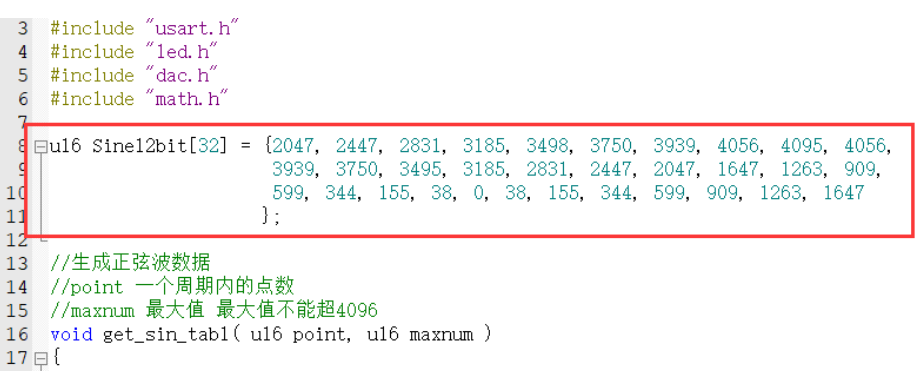

然后將內容復制到keil檔案對應的位置，將原有的替換掉即可：
這里借用DAC生成正弦波的例程代碼
鏈接：百度網盤 請輸入提取碼
提取碼：706i
之后編輯下載看是否能觀察到預期的正弦波
參考文獻：
(76條訊息) Flash原理介紹_Reborn Lee-CSDN博客_flash作業原理(76條訊息) STM32F103基于片內flash的資料讀取與音樂播放_txmnQAQ的博客-CSDN博客
(76條訊息) 【嵌入式22】STM32F1C8T6音頻資料的Flash讀取與DAC播放_噗噗的罐子博客-CSDN博客
