制作難度：中等，主要是器件太小，焊接需要耐心
一，硬體材料
1.LoRa射頻模塊，sx1280 ： E28-2G4M12S
2.MCU Wifi模塊：ESP-01F
3.各色硅膠軟線若干
4.1k電阻
5. TTL轉串口 CH341 （ CH340或FTDI隨便一個即可，）
6. DC-DC3.3v降壓模塊
7. LED燈一個，
二，軟體：
1. EpressLRS Configurator https://github.com/ExpressLRS/ExpressLRS-Configurator

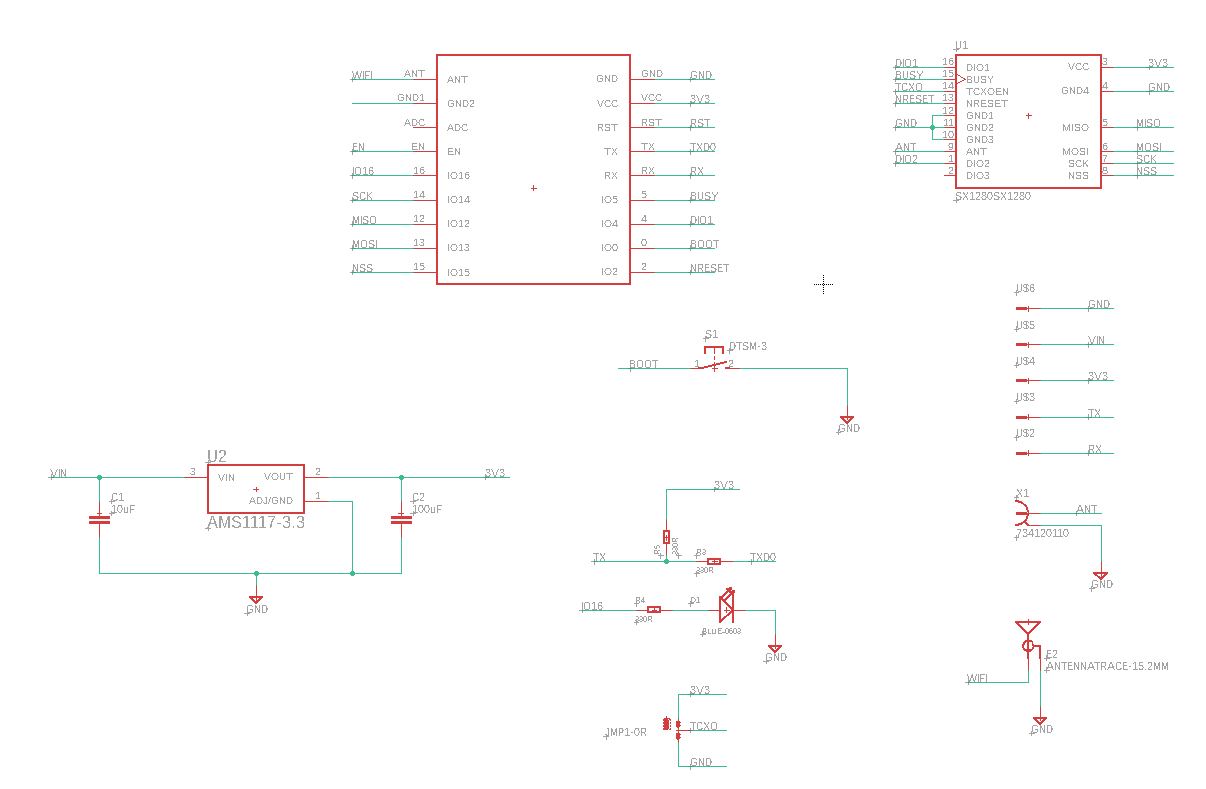

三，RX電路圖
四，制作步驟
1.首先把esp-01f的RST, BOOT(IO0）接兩條線出來，RST是用來接地重啟，BOOT的話用來刷ELRS的韌體時要接地，
2. 把ESP-01F的 TX, RX, VCC, GND，連接到CH341的RX,TX, 3.3V和GND，連接上電腦，沒有CH341驅動的安裝 一下驅動，百度或者問賣家要驅動，

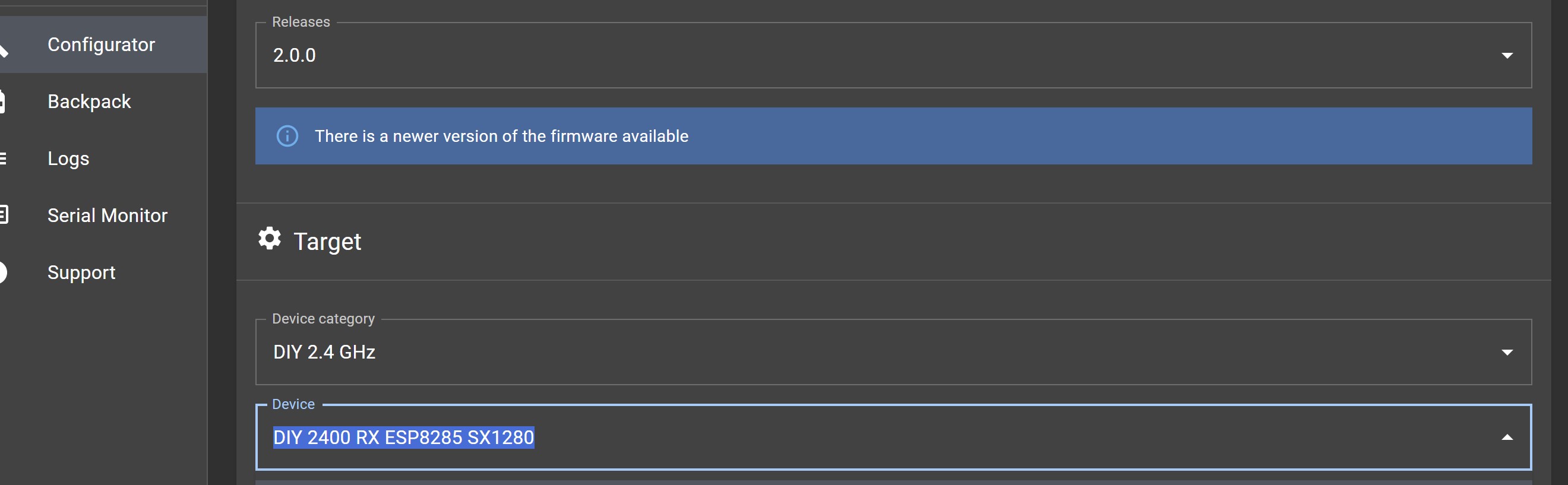

3. 使用 EpressLRS Configurator刷韌體，Device選：DIY 2400 RX ESP8285 SX1280，記得在刷的時候把boot線接地，然后”Build And flash", 不成功的話，可以用RST接地重啟一下ESP-01F，
刷好就可以把ESP-01F和CH341的接線斷開了，
4.按“三，RX電路圖”用線把E28-2G4M12S和ESP-01F接上，加電阻接上LED燈，2G4M12S沒有TCX0EN，不用接就好了，
5. 把VCC和GND接到DC-DC模塊的3.3V輸出， 降壓模塊要求波紋小于20mv

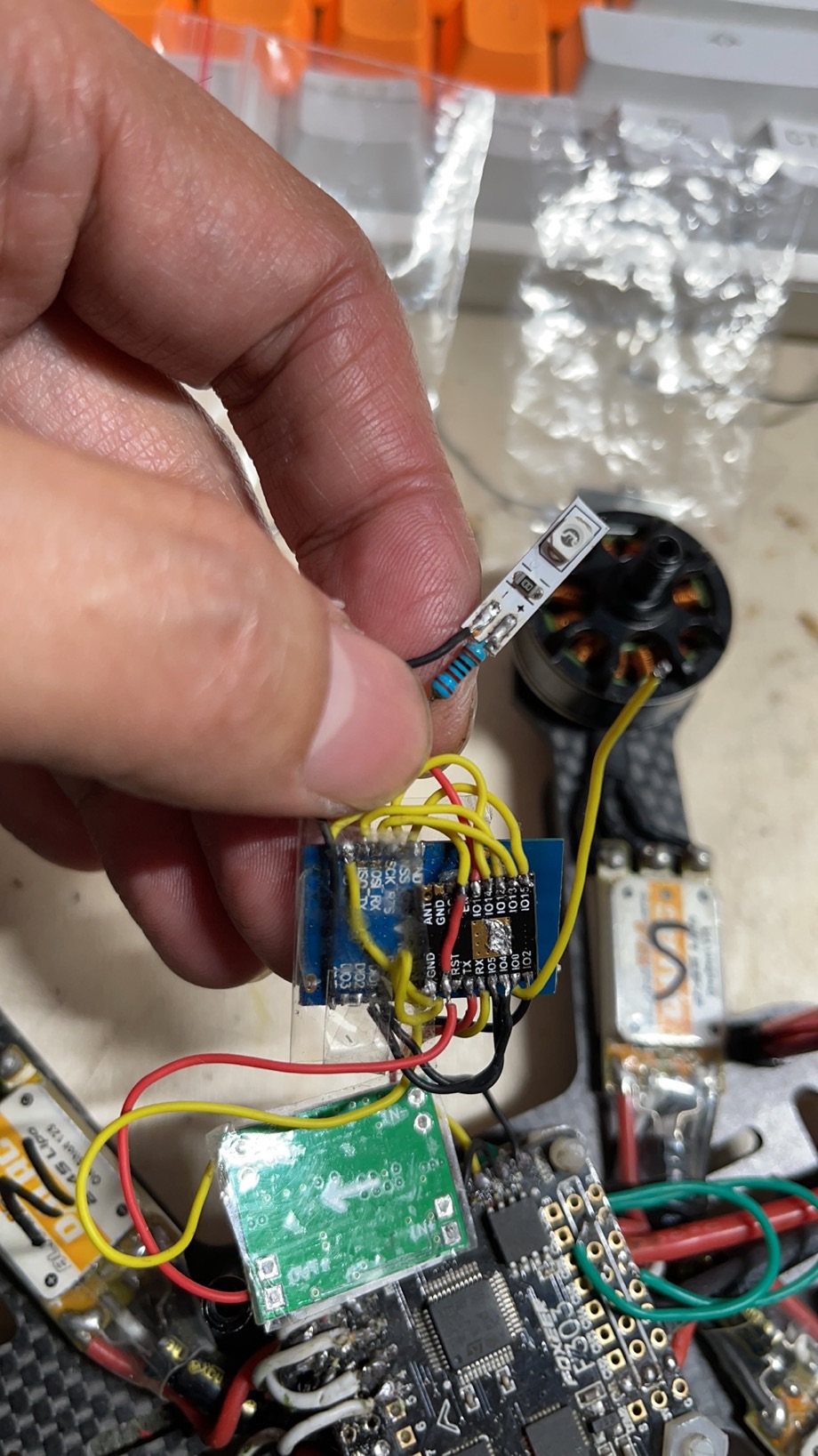

6.接好線了如圖：

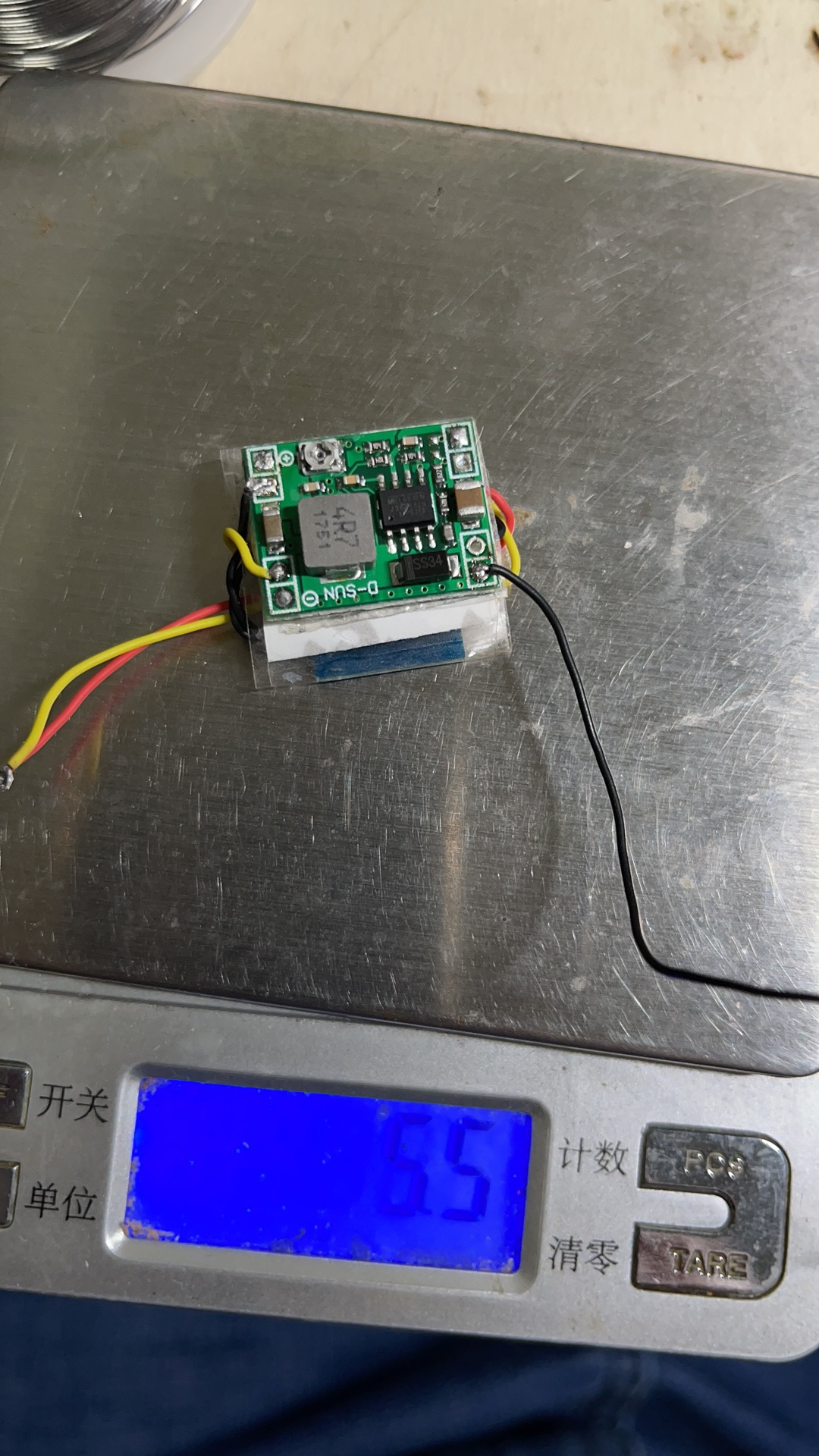

7. 留出GND, VCC, TX,RX， 用膠帶把三個模塊疊起來，即可，重量控制還不錯，只有5G:
