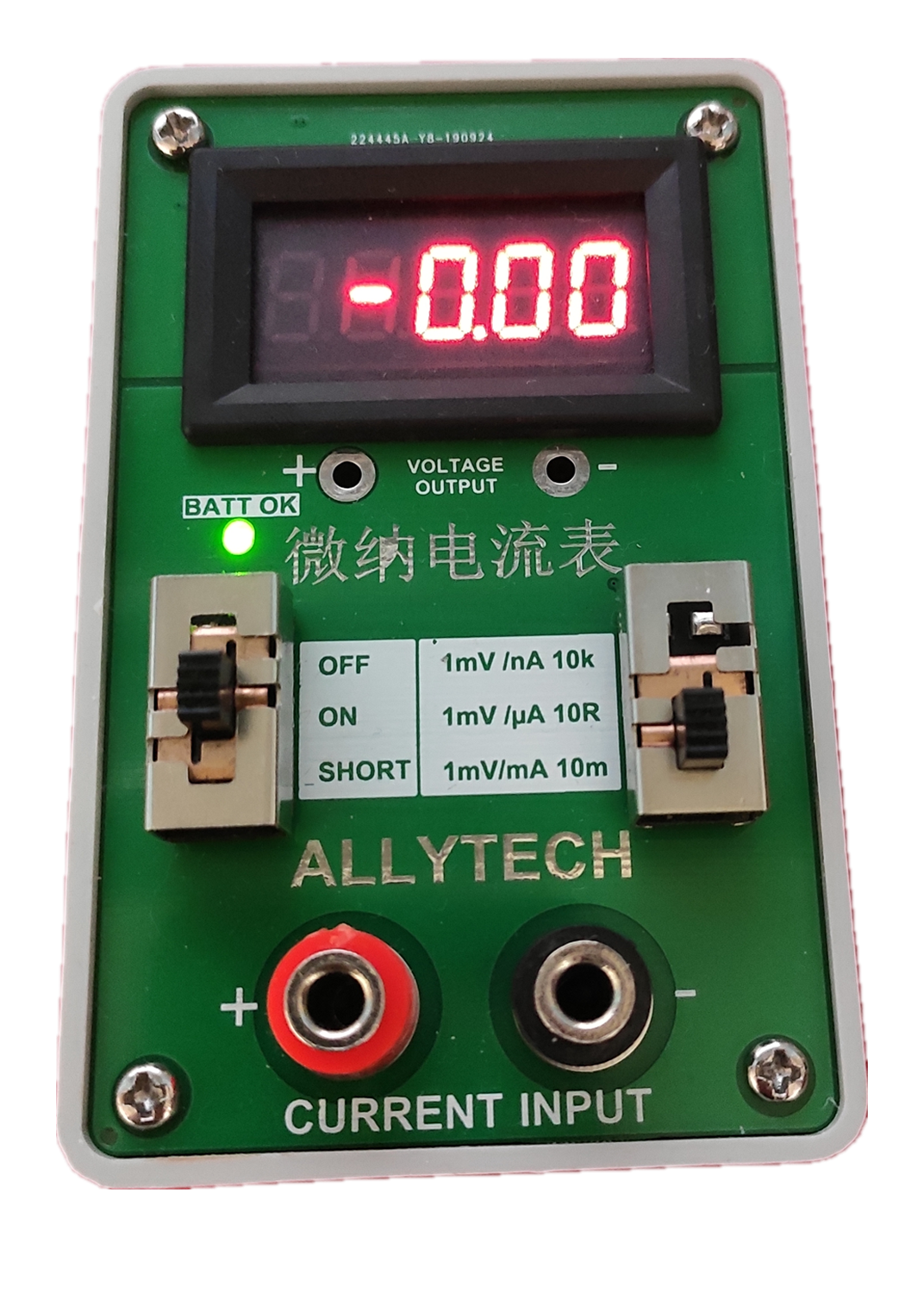

1、產品介紹：
ALLY-M01微納電流表，可以測量極其微小的電流，解析度最高達到0.01nA，測量范圍0nA~1A。采用I/V轉換的原理，使用超高精密運放，把極微小電流信號轉換放到成可測量的電壓信號，并測量顯示。本儀表還提供電壓信號輸出，將電流轉換成線性可測量的電壓輸出，配合其他儀器（示波器等），可對微電流進行更高端的測量。
微納電流表可用于物聯網低功耗設備開發除錯，傳感器開發除錯等等需要精確測量微小電流的領域。
微納電流表極具性價比，精度高，量程大，而價格僅是同類性能儀表的十分之一甚至百分之一。
一種低成本高精度納安電流表
2、規格：
2.1量程 :
3檔
mA檔：±0~1000mA
uA檔：±0~1000uA
nA檔：±0~1000nA
2.2精度：±1%
2.3電流解析度：
最小0.01nA（nA檔）
2.4電壓輸出：
mA檔：1mV/mA
uA檔：1mV/uA
nA檔：1mV/nA
2.5采樣電阻：
mA檔：0.01歐姆
uA檔：10歐姆
nA檔：10k歐姆
2.6使用環境：溫度-10~70度，相對濕度5%~95%無凝露
2.7作業電源：
測量供電：3V，CR2032紐扣電池，不可充電，電池壽命>100小時；
顯示供電：3.7V，3節7號干電池，不可充電，作業時長>100小時；
2.8應用場合：各種微小電流測量場合。
3、使用方法：
微納電流表使用方法和普通萬用表電流檔測量方法一樣。將微納電流表通過正負極，串接到測量電路中，即可測量電路電流。
4、電池更換：
當電源開關打開后，BATT OK指示燈不亮，或是顯示面板不亮，則代表電池需要更換。
拆掉面板上4顆螺絲，將電路板和殼體分開（不要拆掉連線），即可更換電池。顯示面板使用3顆7號干電池，測量板使用1顆CR2032紐扣電池 。電池更換完畢后，請將電路板裝回并鎖定4顆固定螺絲。
一種低成本高精度納安電流表

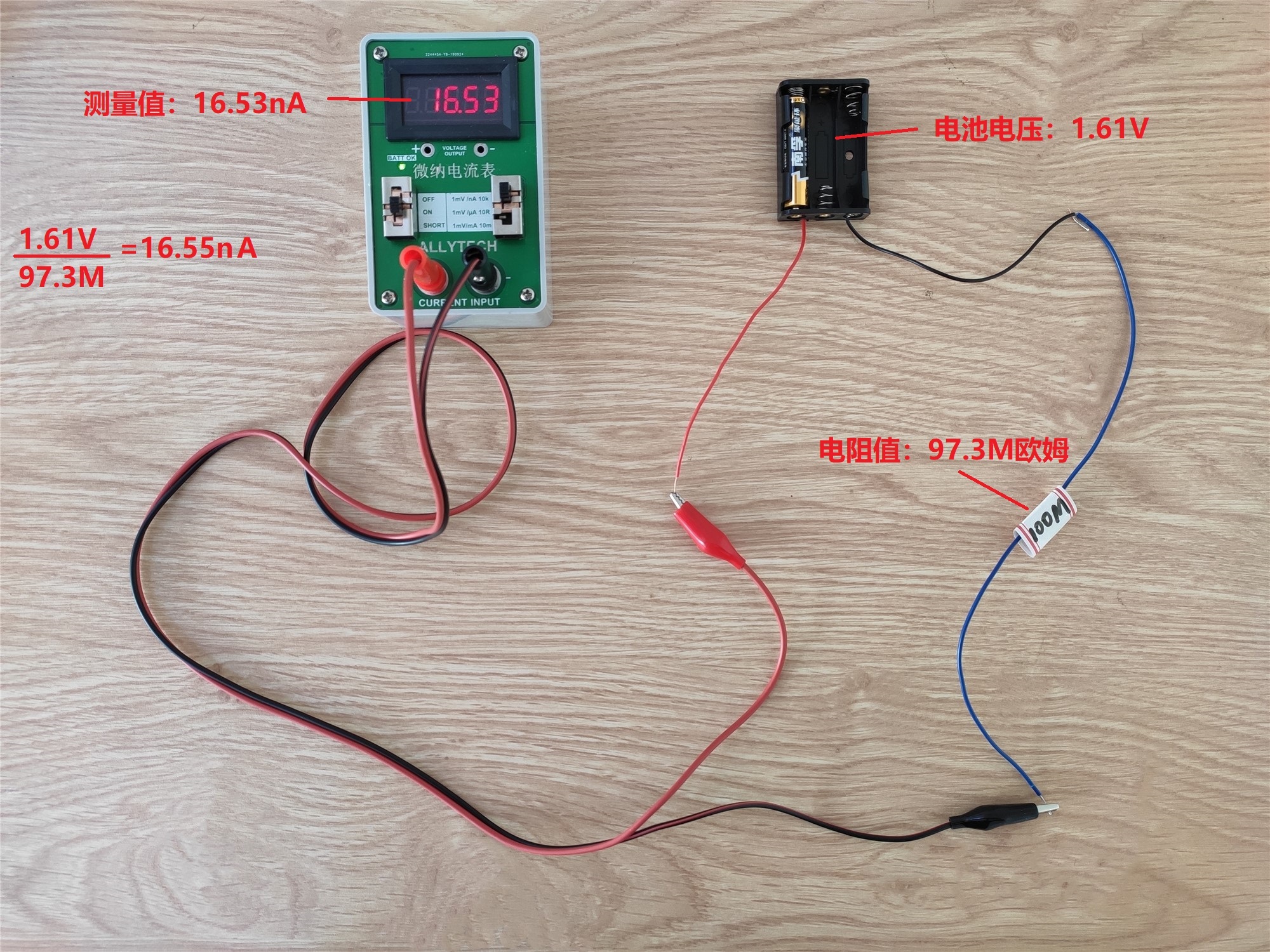

5、測量示例：
一種低成本高精度納安電流表
需要的朋友某寶搜索“微納電流表”
