我看寫I2C通信協議的，比如啟動協議有：
SDA=1; //發送起始條件的資料信號
_Nop();
SCL=1;
_Nop(); //起始條件建立時間大于4.7us,延時
_Nop();
_Nop();
_Nop();
_Nop();
SDA=0; //發送起始信號
_Nop(); //起始條件鎖定時間大于4μ
_Nop();
_Nop();
_Nop();
_Nop();
SCL=0; //鉗住I2C總線，準備發送或接收資料
_Nop();
_Nop();
可是我上網去查資料，都沒有寫需要延時4.7us,或起始條件鎖定時間大于4，
請問I2C協議是不是有協議延遲的時間？哪里可以查到？
uj5u.com熱心網友回復：
I2C協議有高速，低速之分所以不能統一規定，具體要查你通訊的器件資料手冊，比如I2C AT24C02資料手冊上就有。
uj5u.com熱心網友回復：
謝謝，我看看uj5u.com熱心網友回復：
再請教問題：

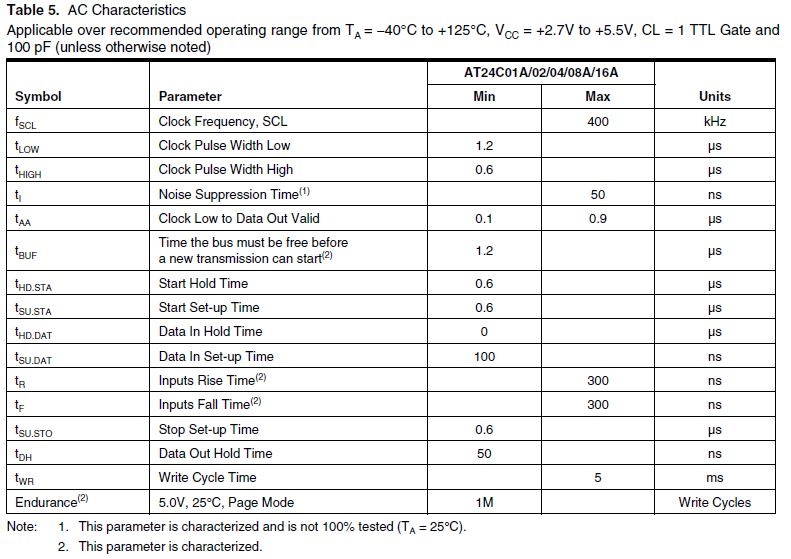

我看Table 5中，t(SU.STA)是開始創建的時間，t(HD.STA)是開始保持的時間，

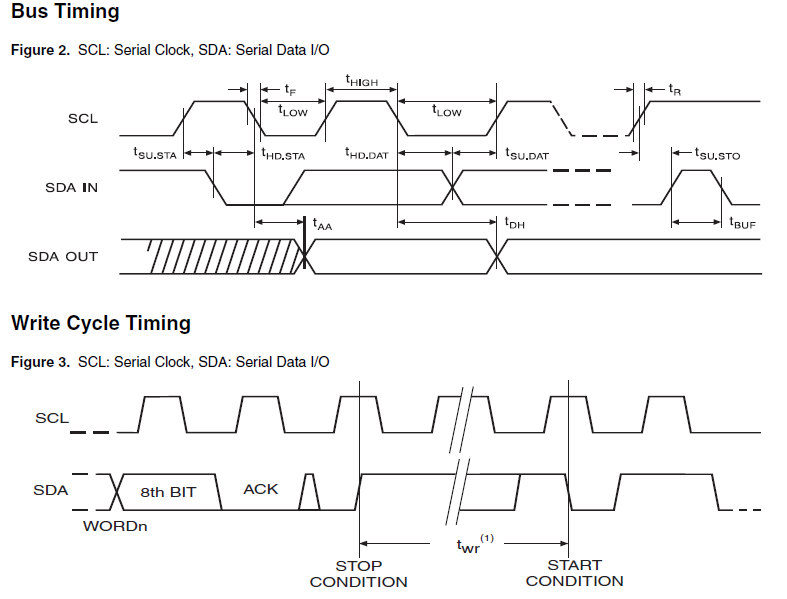

但是我看不懂Figure 2，Figure 2是什么圖？好像不是啟動協議的時序圖，
SDA IN和SDA OUT是讀資料與寫資料的時序圖嗎？這與啟動協議時序圖有關系嗎？
另外t(SU.STA)的間隔線一邊畫在SCL上，一邊畫在SDA IN上，請問t(SU.STA)
到底是表示SCL的延遲時間還是SDA的延遲時間呢？
uj5u.com熱心網友回復：
這和你使用的器件有關，不同的器件不完全一樣，你要看你使用器件的資料手冊。這個是at2c02的資料手冊。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/40877.html
