一、實驗目的

掌握半導體靜態隨機存盤器RAM的特性和使用方法，
掌握地址和資料在計算機總線的傳送關系，
了解運算器和存盤器如何協同作業，

二、預習要求

預習半導體靜態隨機存盤器6116的功能，

三、實驗設備

EL-JY-II型計算機組成原理實驗系統一套，排線若干，

四、電路組成

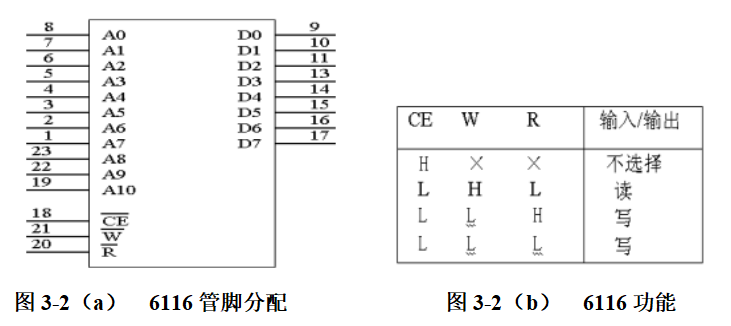

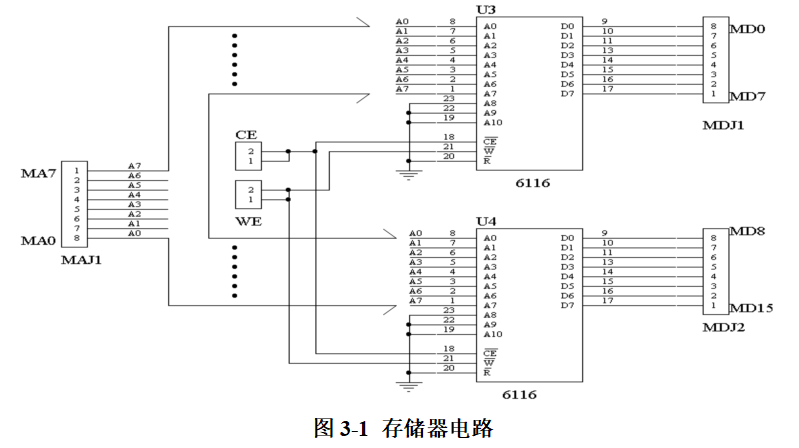

電路圖見圖3-1，6116的管腳分配和功能見圖3-2，

五、作業原理

??實驗中的靜態存盤器由2片6116（2K×8）構成，其資料線D0_{D15接到資料總線，地址線A0}A7由地址鎖存器74LS273(集成于EP1K10內)給出，黃色地址顯示燈A7-A0與地址總線相連，顯示地址總線的內容，綠色資料顯示燈與資料總線相連，顯示資料總線的內容，
??因地址暫存器為8位，接入6116的地址A7-A0，而高三位A8-A10接地，所以其實際容量為28＝256位元組，6116有三個控制線，/CE（片選）、/R（讀）、/W（寫），其寫時間與T3脈沖寬度一致，

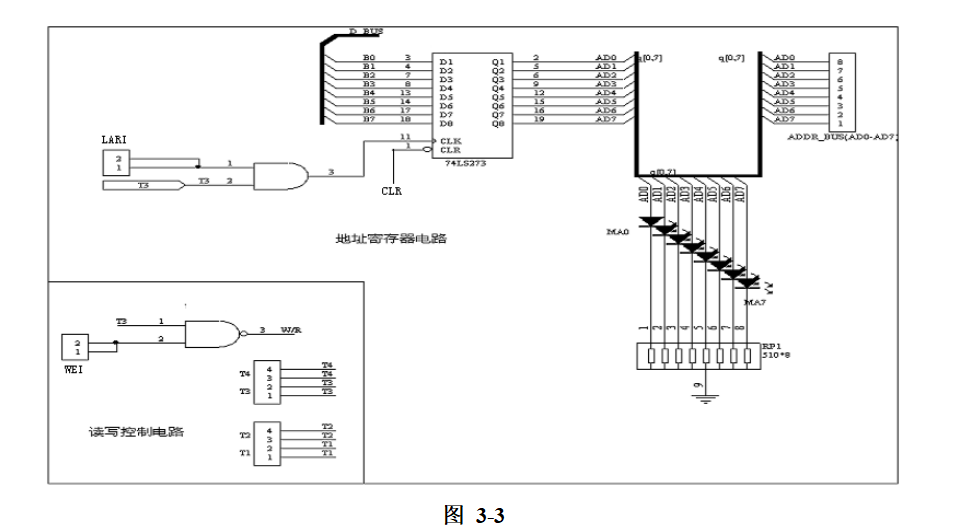

??當LARI為高時，T3的上升沿將資料總線的低八位打入地址暫存器，當WEI為高時，T3的上升沿使6116進入寫狀態，

六、實驗內容

??學習靜態RAM的存盤方式，往RAM的任意地址里存放資料，然后讀出并檢查結果是否正確，
??注：6116為靜態隨機存盤器，如果掉電，所存的資料全部丟失！

七、實驗步驟

Ⅰ、單片機鍵盤操作方式實驗
??注：在進行單片機鍵盤控制實驗時，必須把K4開關置于“OFF”狀態，否則系統處于自鎖狀態，無法進行實驗，
1.實驗連線：

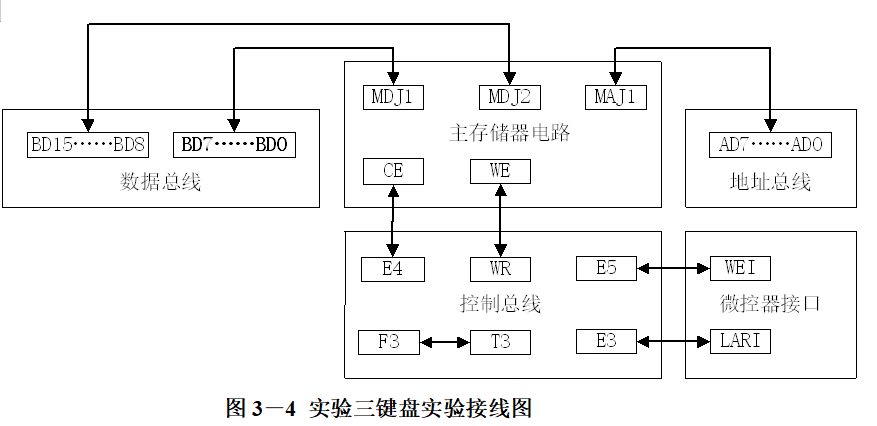

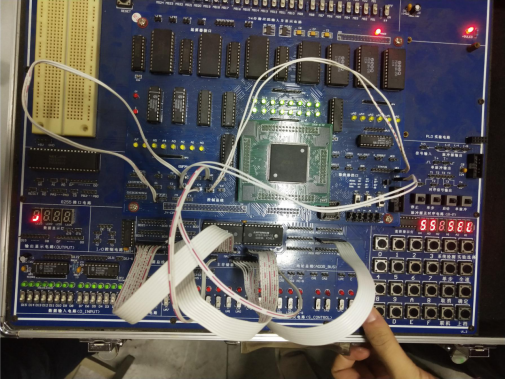

??實驗連線圖如圖3－4所示，

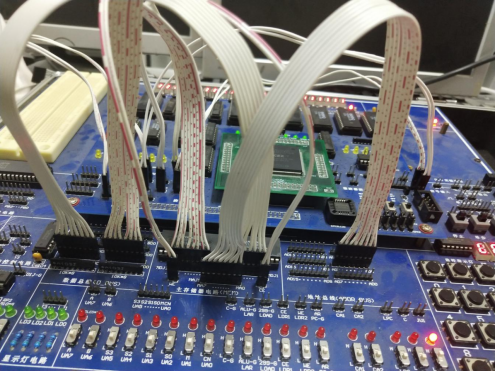

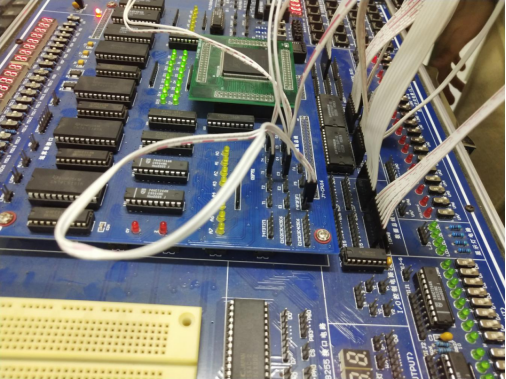

??連線時應按如下方法：對于橫排座，應使排線插頭上的箭頭面向自己插在橫排座上；對于豎排座，應使排線插頭上的箭頭面向左邊插在豎排座上，(注意：F3只用一個排線插頭孔）

2．寫資料：
(1)撥動清零開關CLR，使其指示燈顯示狀態為亮—滅—亮，
(2)在監控指示燈滾動顯示【CLASS SELECt】時按【實驗選擇】鍵，顯示【ES–_ _ 】輸入03或3，按【確認】鍵，監控指示燈顯示為【ES03】，表示準備進入實驗三程式，也可按【取消】鍵來取消上一步操作，重新輸入，再按【確認】鍵，進入實驗三程式，
(3)監控指示燈顯示為【CtL= - -】，輸入1,表示準備對RAM進行寫資料，在輸入程序中，可按【取消】鍵進行輸入修改，按【確認】鍵，

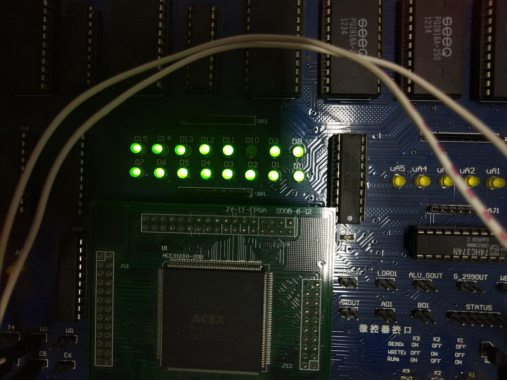

(4)監控指示燈顯示【Addr- -】，提示輸入2位16進制數地址，輸入“00”按【確認】鍵，監控指示燈顯示【dAtA】，提示輸入寫入存盤器該地址的資料（4位16進制數），輸入“3344”按【確認】鍵，監控指示燈顯示【PULSE】，提示輸入單步，按【單步】鍵，完成對RAM一條資料的輸入，資料總線顯示燈（綠色）顯示“0011001101000100”，即資料“3344”，地址顯示燈顯示“0000 0000”，即地址“00”，
(5)監控指示燈重新顯示【Addr- -】，提示輸入第二條資料的2位十六進制的地址，重復上述步驟，按表3－1輸入RAM地址及相應的資料，

3．讀資料及校驗資料：
（1）按【取消】鍵退出到監控指示燈顯示為【ES03】，或按【RST】退到步驟2初始狀態進行實驗選擇，
（2）撥動清零開關CLR，使其指示燈顯示狀態為亮—滅—亮，在監控指示燈顯示【ES03】狀態下，按【確認】鍵，
（3）監控指示燈顯示為【CtL= - -】，輸入2,表示準備對RAM進行讀資料，按【確認】鍵，

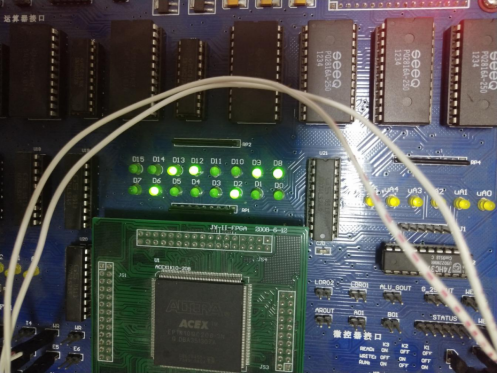

（4）監控指示燈顯示【Addr- -】，提示輸入2位16進制數地址，輸入“00”，按【確認】鍵，監控指示燈顯示【PULSE】，提示輸入單步，按【單步】鍵，完成對RAM一條資料的讀出，資料總線顯示燈（綠色）顯示“0011001101000100”，即資料“3344”，地址顯示燈顯示“0000 0000”，即地址“00”，
（5）監控指示燈重新顯示【Addr- -】，重復上述步驟讀出表3－1的所有資料，注意觀察資料總線顯示燈和地址顯示燈之間的對應關系，檢查讀出的資料是否正確，
??注：6116為靜態隨機存盤器，如果掉電，所存的資料全部丟失！
