Mediapipe姿態估計——用坐標計算手指關節彎曲角度并實時標注

一、前言

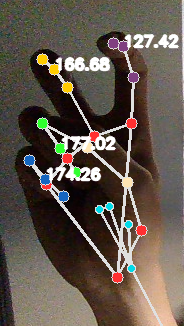

??本文基于Google的Mediapipe框架，利用其自身回傳的坐標，計算手指的彎曲角度，效果圖如下，

二、實作程序
??我在我的文章Mediapipe入門——搭建姿態檢測模型并實時輸出人體關節點3d坐標里講述了如何搭建mediapipe姿態檢測模型以及如何獲得坐標，這里不多贅述，

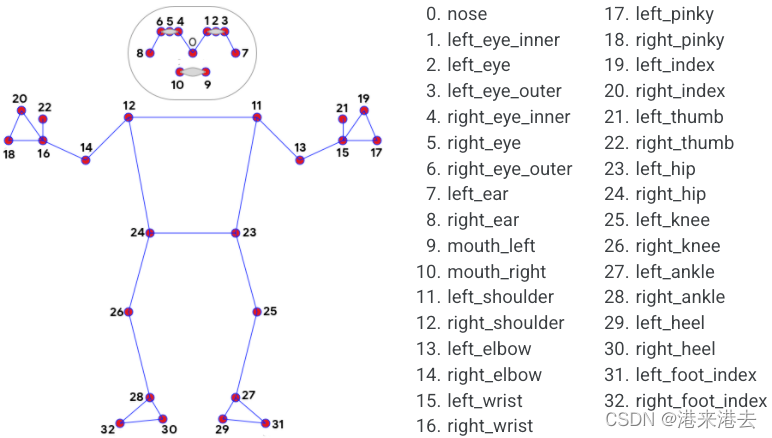

??依據官網的說明，mediapipe處理視頻流的函式能夠回傳人體標注節點的三維坐標，如下圖所示，一共33個，

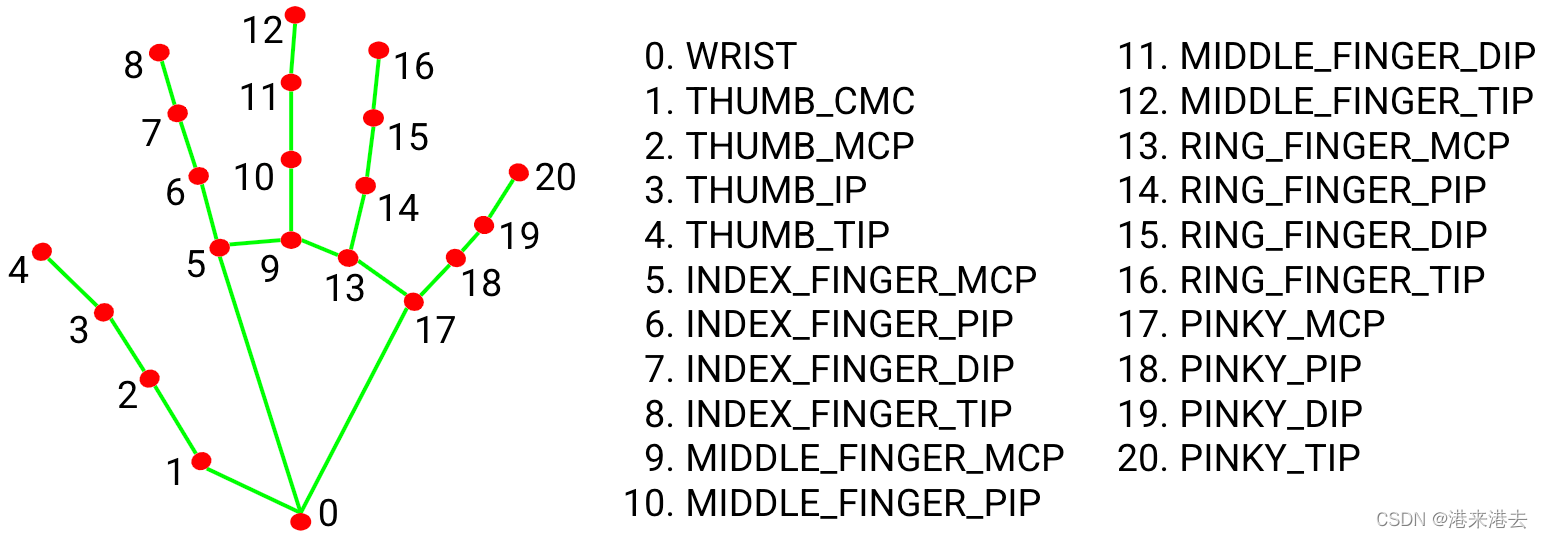

再看看手部的節點，每只手有21個，

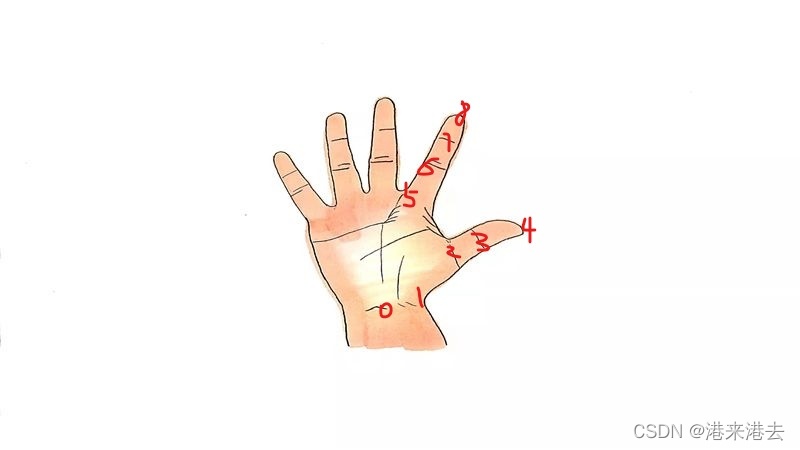

??讓我舉個例子，上面“手掌”的部分節點序號標在手上是這樣的，

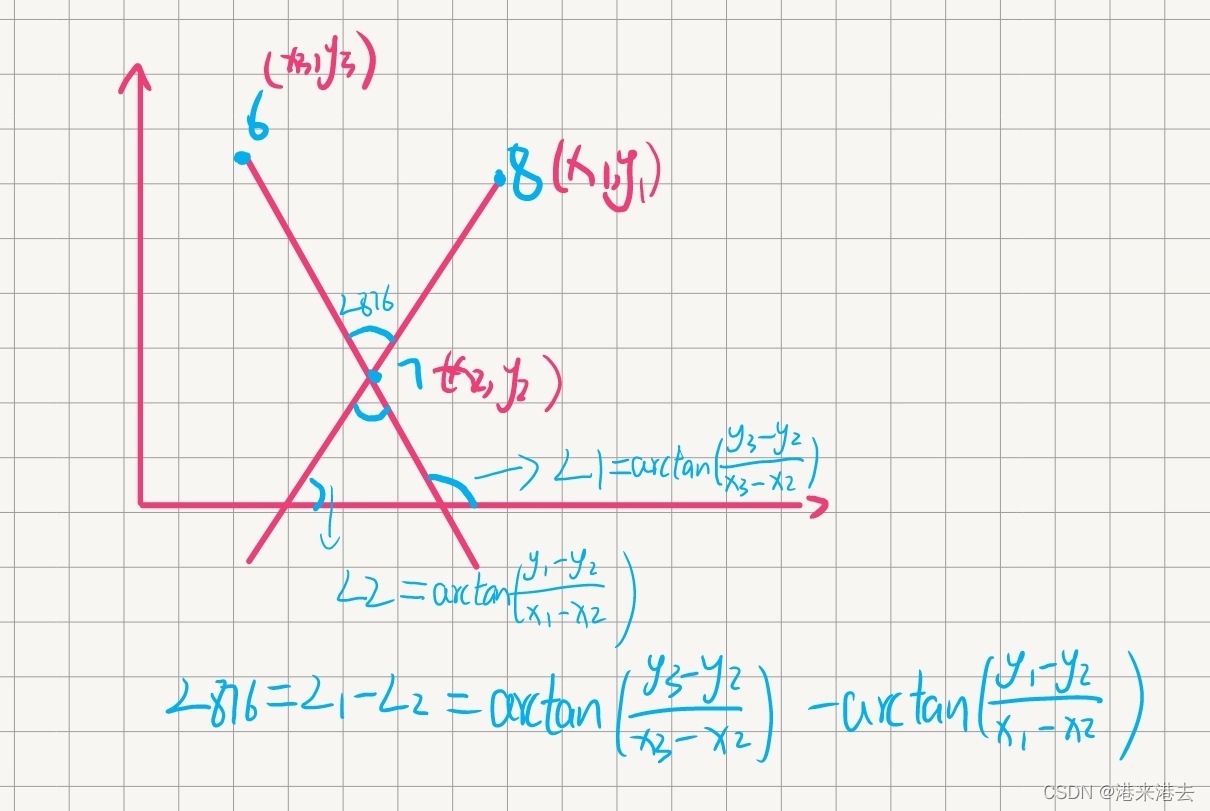

??現在知道了坐標，也知道了點在哪，開始計算手指運動程序中的夾角，以食指為例，計算∠876，推導程序比較簡單，因為知道三個點的xy坐標，借助三角函式弧度rad=arctan(y/x)分別求出兩條直線的正切角，再相減即可，

??Python里該如何實作呢，以右手掌為例，首先，視頻流處理函式回傳右手地標right_hand_landmarks，該地標包含坐標xyz與可見度visibility兩個資訊，只需提取坐標landmark，而landmark就像是陣列，只要知道對應節點的序號（索引）就能提取到坐標，

#以提取右手食指指尖坐標為例，由前述可知指尖序號為8
results = holistic.process(image)
if results.right_hand_landmarks:
    RHL = results.right_hand_landmarks
	coord_8=[RHL.landmark[8].x, RHL.landmark[8].y]
	#coord_8便是指尖的xy坐標

??接下來借助for回圈來批量操作，

#食指、中指、無名指、小手指
joint_list = [[8, 7, 6], [12, 11, 10], [16, 15, 14], [20, 19, 18]]  # 手指關節序列
if results.right_hand_landmarks:
	RHL = results.right_hand_landmarks
	for joint in joint_list:
		a = np.array([RHL.landmark[joint[0]].x, RHL.landmark[joint[0]].y])
		b = np.array([RHL.landmark[joint[1]].x, RHL.landmark[joint[1]].y])
		c = np.array([RHL.landmark[joint[2]].x, RHL.landmark[joint[2]].y])

??這樣，a, b, c就是三個點的xy坐標，再借助np.arctan2函式計算反正切，然后將計算出來的弧度轉為角度，

# 計算弧度
radians_fingers = np.arctan2(c[1] - b[1], c[0] - b[0]) - np.arctan2(a[1] - b[1], a[0] - b[0])
angle = np.abs(radians_fingers * 180.0 / np.pi)  # 弧度轉角度

??有必要說一下，arctan2函式和arctan函式有所不同，arctan的值域是[-π/2, π/2]，arctan2的值域是[-π, π]，畢竟手指伸直可以達到180°，還是用arctan2函式好，
??有了角度，再利用cv2.putText()函式把角度資料實時渲染在手指旁邊，

cv2.putText(image, str(round(angle, 2)), tuple(np.multiply(b, [640, 480]).astype(int)),
           cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 2, cv2.LINE_AA)
#渲染的位置在三個點的中間也就是坐標b的位置

三、演示
??直接運行


??檢測速度很快，其實基于此，還可以計算手肘角度、腋下角度、膝蓋彎曲角度等，原理相同，不多說，
四、完整代碼

import cv2
import numpy as np
import mediapipe as mp

mp_drawing = mp.solutions.drawing_utils
mp_drawing_styles = mp.solutions.drawing_styles
mp_holistic = mp.solutions.holistic

joint_list = [[8, 7, 6], [12, 11, 10], [16, 15, 14], [20, 19, 18]]  # 手指關節序列

cap = cv2.VideoCapture(0)
with mp_holistic.Holistic(
        min_detection_confidence=0.5,
        min_tracking_confidence=0.5) as holistic:
    while cap.isOpened():
        success, image = cap.read()
        if not success:
            print("Ignoring empty camera frame.")
            break
        image.flags.writeable = False
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
        results = holistic.process(image)
        image.flags.writeable = True
        image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)

        # 渲染
        mp_drawing.draw_landmarks(
            image,
            results.face_landmarks,
            mp_holistic.FACEMESH_CONTOURS,
            landmark_drawing_spec=None,
            connection_drawing_spec=mp_drawing_styles
                .get_default_face_mesh_tesselation_style())
        mp_drawing.draw_landmarks(
            image,
            results.pose_landmarks,
            mp_holistic.POSE_CONNECTIONS, landmark_drawing_spec=mp_drawing_styles.get_default_pose_landmarks_style())

        mp_drawing.draw_landmarks(image, results.left_hand_landmarks, mp_holistic.HAND_CONNECTIONS,
                                  landmark_drawing_spec=mp_drawing_styles.get_default_hand_landmarks_style())
        mp_drawing.draw_landmarks(image, results.right_hand_landmarks, mp_holistic.HAND_CONNECTIONS,
                                  landmark_drawing_spec=mp_drawing_styles.get_default_hand_landmarks_style())
        # 監測到右手，執行
        if results.right_hand_landmarks:
            RHL = results.right_hand_landmarks
            # 計算角度
            for joint in joint_list:
                a = np.array([RHL.landmark[joint[0]].x, RHL.landmark[joint[0]].y])
                b = np.array([RHL.landmark[joint[1]].x, RHL.landmark[joint[1]].y])
                c = np.array([RHL.landmark[joint[2]].x, RHL.landmark[joint[2]].y])
                # 計算弧度
                radians_fingers = np.arctan2(c[1] - b[1], c[0] - b[0]) - np.arctan2(a[1] - b[1], a[0] - b[0])
                angle = np.abs(radians_fingers * 180.0 / np.pi)  # 弧度轉角度

                if angle > 180.0:
                    angle = 360 - angle

                cv2.putText(image, str(round(angle, 2)), tuple(np.multiply(b, [640, 480]).astype(int)),
                            cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 2, cv2.LINE_AA)

        # cv2.imshow('MediaPipe Holistic', cv2.flip(image, 1))
        cv2.imshow('Mediapipe Holistic', image)  # 取消鏡面翻轉
        if cv2.waitKey(5) == ord('q'):
            break
cap.release()

五、若有錯誤請指正，歡迎討論賜教，
