• IOU loss family

  在之前訓練bbox regression分支的時候，我們只利用了回歸得到的角點與GT角點坐標差的模值（若是利用中心點和長寬也類似，用MAE、RMSE、Smooth L1等LF），仔細思考一下就會發現這存在一些問題：實際評價檢測效果的時候使用的指標是IOU，但顯然我們loss的設計目標和評價指標不等價，多個檢測框可能有相同的Loss但IOU的差異可以特別大，為了解決這個問題IOU loss就自然而然誕生了，

?

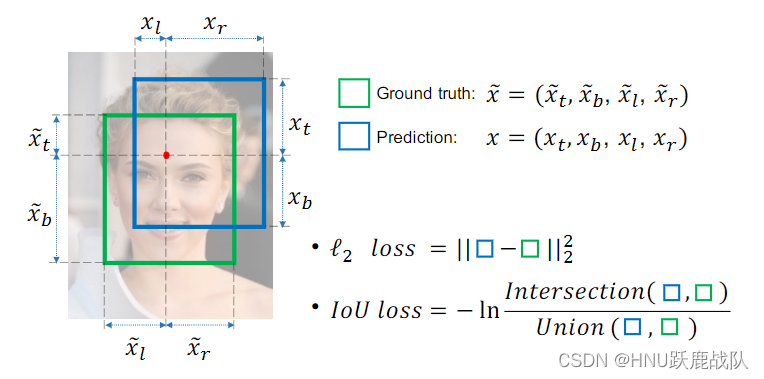

截取自論文原文，這里對比了L2 loss 和IoU loss

IOU loss用IOU來評價bbox回歸的好壞，這樣就統一了評價指標和訓練指標，同時還讓bbox regression擁有了尺度不變性（原來的距離loss對于不同大小的樣本不具有這個特性！），

欸那有人肯定又會說了，即使IOU相同，回歸效果的好壞也會有差啊，不信你看這個：

?

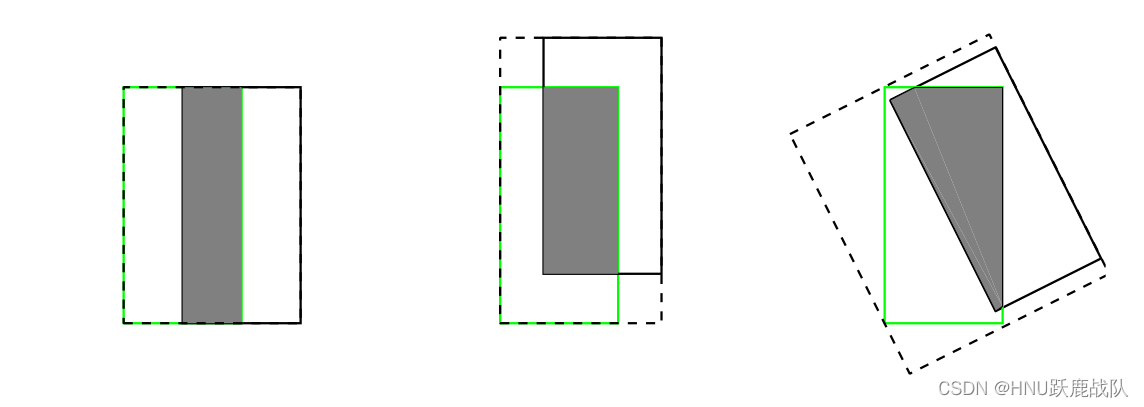

以上三種情況雖然predict和GT的IOU相同，但是他們的回歸效果肯定不同

?

而且在剛開始訓練的時候，萬一預測的框離GT很遠，根本沒有產生交集那IOU不就一直是零嗎？那么有沒有什么辦法可以改進IOU loss讓他可以區分相同IOU情況下回歸效果的好壞并解決預測bbox和GT交集為零時如何訓練的問題？GIOU給出了答案，首先找到一個能夠包住GT和預測框的最外界矩形Ｃ，然后計算C的面積減去(GT ∪ bbox) 的面積的差與Ｃ的面積的比值，再用GT和bbox的IoU值減去這個比值得到GIoU，

?

\符號表示集合運算中的減法，定義為C\(A∪B)定義為C中有而AB并集中沒有的部分

?

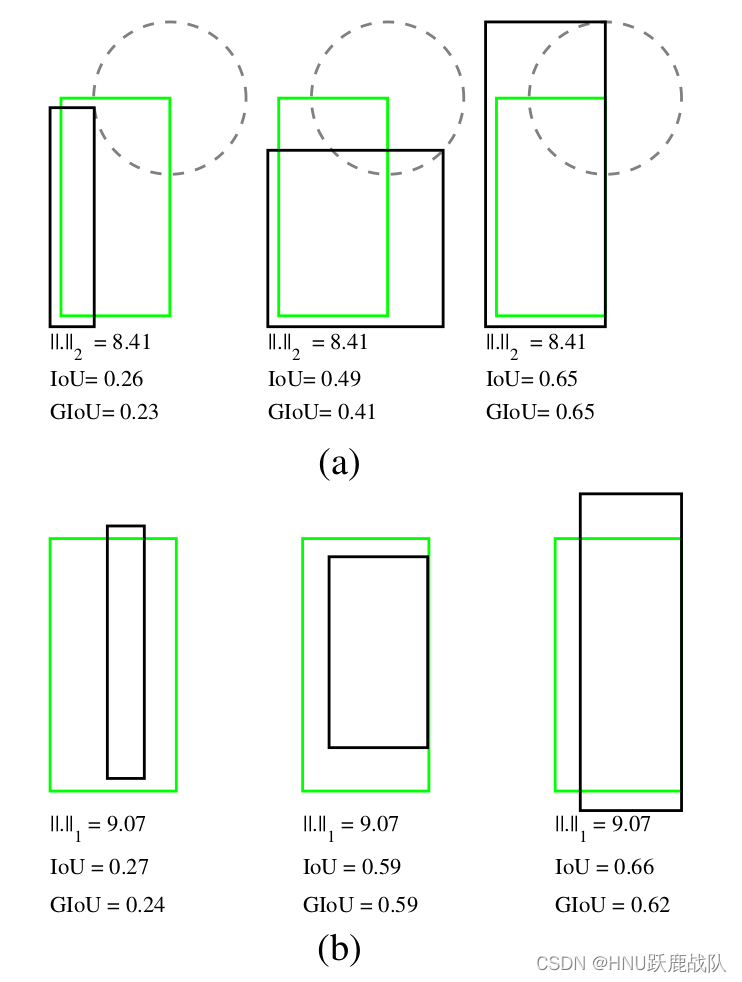

略加思考你就會發現，GIOU loss會使得IOU盡量大，而C\(A∪B)盡量的小，那么在bbox和GT盡量對齊的時候，GIOU值會更大，這就在很大程度上解決了前一張圖片中出現的無法區分的問題，下面這張圖展示了不同情況下L2 損失、IOU loss和GIOU loss的大小：

?

對比下來，GIOU擁有最好的評價效果

既然IOU loss已經在這里開了個大坑，大伙就都在想能不能再這些個loss的基礎上再挑挑刺，進一步細化評價標準？還真有，CIOU這不就來了，而且這幫作者還直接一下提了倆，除了CIOU還搞了個DIOU，還給不給人活路了,分我也發倆篇撒，

論文作者著重考慮了bbox回顧的三個要素：重疊區域，中心點距離和長寬比，從這里入手首先提出DIOU：在IOU loss的基礎上添加了一個bbox和GT中心距離的懲罰項，以此為目標進行訓練將會逐漸把兩個框拉在一起，但是能保證他們對齊程度一定提高嗎？CIOU緊隨其后，又在DIOU的基礎上額外增加了一個bbox的長寬比的約束，讓loss能夠更快地收斂，對比GIOU，GIOU的損失函式似乎也在做類似的事情，不過它把這兩個作業給糅合在了一起而沒有在兩個方向上分別發力，頗有些”不偏科也沒強項“的感覺，CIOU則把中心點距離和長寬比分開考慮，認為他們的作用是正交的，并對兩個因素進行專門的優化，從而獲得了更好的效果和更快的訓練速度，

這就像線性代數中的特征值分解/正交分解，把原本糅合在一起的特征或屬性在不同的維度/基底上分開考慮，最后再疊加到一起，這也是信號處理的慣用”伎倆“了（fourier、laplace等等），

同時作者指出在NMS的時候使用DIOU可以獲得比簡單的IOU更好效果，論文還對GIOU的drawbacks進行了鞭尸分析，通過實驗指出了IOU family前任們的局限性，感興趣可以戳 Distance-IoU Loss: Faster and Better Learning for Bounding Box Regression (arxiv.org)，

• GFL

GFL的全稱是generalized focal loss，看名字就知道，extend、generalize、complete啊這類的基本都是在原有論文的基礎上得到啟發進一步得到的結果（這說明多看論文就能發paper），

觀察IOU family的實作方法，我們發現IOU分支是和分類分支獨立的兩個分支，特別是使用解耦head的結構，訓練的時候各玩各，而且前人的ablavation也已經證明定位框的準確性和分類準確度并沒有很大的關聯，因此在訓練和預測的時候，兩者輸出的結果存在一個gap，一個分類置信度很低的bbox卻很有可能在IOU分支中獲得很高的分數，最后在計算得分的時候將兩者相乘就會得到例外的結果，那GFL的解決方法就是，在訓練的時候聯合兩者的表示（representation，定位質量表示框準不準，也就是前述iou family解決的問題，分類表示如one-hot或者softmax的輸出，還有用分布來衡量的方法），

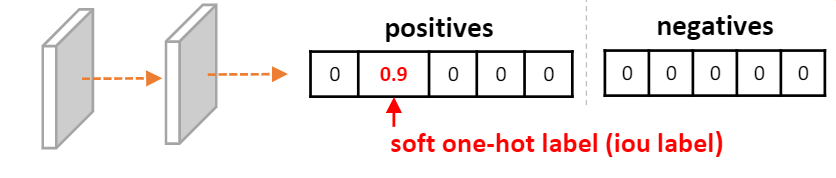

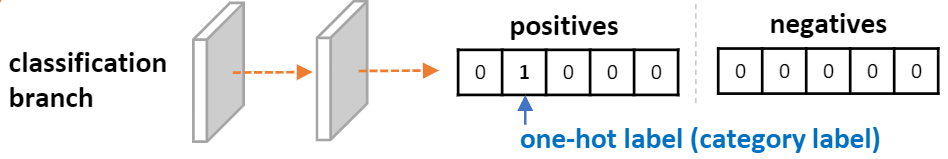

這樣，在訓練的時候，把原來的one-hot label轉換成分類與質量估計聯合的連續label（即one-hot label乘上該預測框和GT的iou作為新的訓練標記），將這個label作為分類和質量估計的指導，從而消除訓練和推理時的gap（似乎顯而易見！但是之前卻沒有人想到），

因此對于FL的第一步修改，得到了如下的運算式：

?

σ就是添加了框質量預測的分類估計值，y是乘上了iou的標簽

?

第二個問題是框的表示，在以往的傳統框回歸中，實際上是讓網路學習一個狄拉克分布（沖激函式），即對一個以影像長寬為橫縱坐標，框位置為輸出的一個函式；也有一些方法嘗試為框的回歸簡歷一個高斯分布，即訓練目標是得到以訓練label為中心的一個盡量集中的高斯分布，GFL的想法則是不去人為指定或設計一個框的分布，而是讓網路自己學習這個任意分布（頗有一種粒子濾波器的感覺），

想要得到預測輸出，根據概率分布函式的定義，就對整個區間進行積分：

因為影像是一個二維離散平面每一個坐標軸是離散的，所以我們把區間劃分成n個小區間，將其離散化：

若要回歸的更精確,就將區間間隔變得更小,反之增大,極限情況就是一個像素一個區間. 根據概率分布函式的特點，我們希望在積磁區間內積分得到1，聰明的你肯定已經想到我們可以用softmax來輸出整個離散分布！不過這里還存在一個問題，一個積分值可以對應無窮種分布函式，這就會大大降低學習的效率，使得框的分布不能很快地收斂（每個label都大概率會導向不同的分布，雖然他們的總體收斂方向相同，但是中間有很多個step都相互抵消了），從直觀上考慮，下圖(3)是比(1)和(2)更好的分布，因此作者對損失函式稍加約束，提高離label最近的兩個位置的權重使得分布能夠更快的收斂，否則增加的權重可能被放在距離label處更遠的地方，如下圖（1），

?

不同中分布積分得到相同值（橫軸豎線）

最后得到的DFL（distance focal loss）就是如下的形式：

其中yi和yi+1是第i和i+1個位置（這兩項看起來和cross entropy也有些相似，其實是在計算預測分布輸出和標簽的差異），y是標注的Dirac函式（即標注框的位置）Si和Si+1是分布函式在yi和yi+1處的值（也就是前文公式中的P(yi)），那么每次計算兩個位置，若長寬都為100像素則需要計算99+99=198次，

不得不驚嘆作者的loss function設計之巧妙，最后還將QFL和DFL進行統一，得到了一個GFL的運算式，有興趣的同學可以自行參閱原文：https://arxiv.org/pdf/2006.04388.pdf ，作者在知乎上也有一篇講解的文章，戳這里：大白話 Generalized Focal Loss - 知乎 (zhihu.com)

強烈推薦下載原文并且精讀，它對于之前的預測框幾種表示的洞察十分深刻，且這篇文章的數學方法并不算難而且對FL和IOU loss 提出的針對性的優化思路非常清晰明了，很適合入門后的進階，隨后作者還推出了GFLv2的版本，感興趣自行搜索閱讀，
