OSPF實驗

2022-01-18 10:07:40 其他

1.實驗內容

1)R4為ISP，其上只能配置IP地址；R4與其他所有直連設備間使用公有IP；
2)R3…R5/6/7為MGRE環境，R3為中心站點；
3)整個OSPF環境IP地址為172.16.0.0/16；
4)所有設備均可訪問R4的環回；
5)減少LSA的更新值，加快收斂，保障更新安全；
6)全網可達；

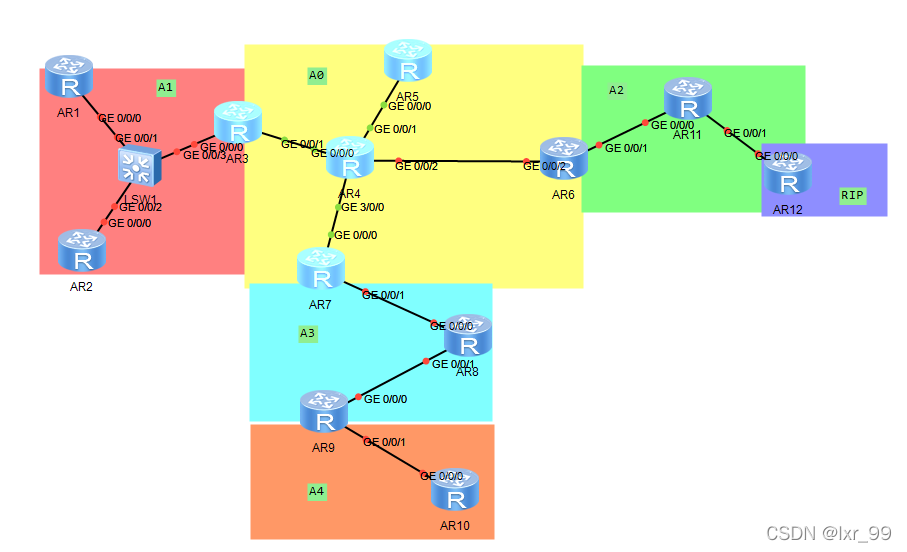

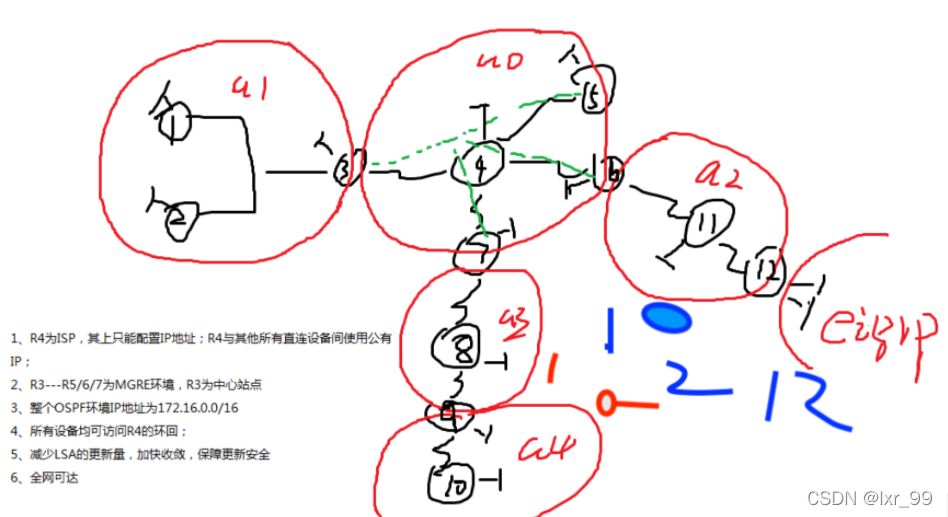

2.拓撲

3.IP分配

總共6個區域，先劃分8個子網

172.16.0.0/19 ----A0

172.16.0.0/25 用于p2p骨干鏈路劃分 172.16.0.0/30 172.16.0.4/31......

172.16.0.128/25 用于MA骨干鏈路劃分 172.16.0.128/29 172.16.0.136/29......

172.16.1.0/25 作為用戶網段

172.16.1.128/25

......

172.16.31.128/25

172.16.32.0/19 ----A1

172.16.64.0/19 ----A2

172.16.96.0/19 ----A3

172.16.128.0/19 ----A4

172.16.160.0/19 ----RIP 172.16.160.0/20 172.16.176.0/20

172.16.192.0/19

172.16.224.0/19

4.具體IP操作

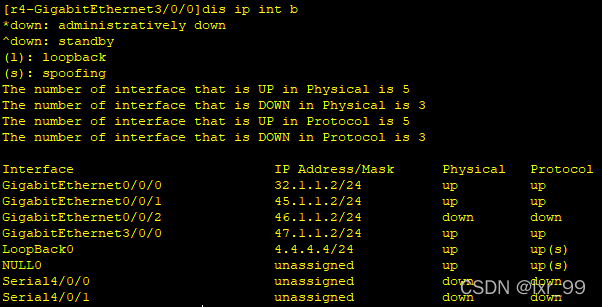

4.1配置IP和環回

4.2預設

[r3]ip route-static 0.0.0.0 0 32.1.1.2
[r5]ip route-static 0.0.0.0 0 45.1.1.2
[r6]ip route-static 0.0.0.0 0 46.1.1.2
[r7]ip route-static 0.0.0.0 0 47.1.1.2

都配置后測驗，測驗無誤

4.3R3為中心點

[r3]interface Tunnel 0/0/0
[r3-Tunnel0/0/0]ip add 172.16.0.129 29
[r3-Tunnel0/0/0]tunnel-protocol gre p2mp
[r3-Tunnel0/0/0]source 32.1.1.1
[r3-Tunnel0/0/0]nhrp entry multicast dynamic
[r3-Tunnel0/0/0]nhrp network-id 100
[r5]interface Tunnel 0/0/0
[r5-Tunnel0/0/0]ip add 172.16.0.130 29
[r5-Tunnel0/0/0]tunnel-protocol gre p2mp
[r5-Tunnel0/0/0]source 45.1.1.1
[r5-Tunnel0/0/0]nhrp entry 172.16.0.129 32.1.1.1 register
[r5-Tunnel0/0/0]nhrp network-id 100
[r5]int lo0
[r5-LoopBack0]ip add 172.16.1.1 25
[r6]interface Tunnel 0/0/0
[r6-Tunnel0/0/0]ip add 172.16.0.131 29
[r6-Tunnel0/0/0]tunnel-protocol gre p2mp
[r6-Tunnel0/0/0]source 46.1.1.1
[r6-Tunnel0/0/0]nhrp entry 172.16.0.129 32.1.1.1 register
[r6-Tunnel0/0/0]nhrp network-id 100
[r6]int lo0
[r6-LoopBack0]ip add 172.16.1.129 25
[r7]int Tunnel 0/0/0
[r7-Tunnel0/0/0]ip add 172.16.0.132 29
[r7-Tunnel0/0/0]tunnel-protocol gre p2mp
[r7-Tunnel0/0/0]source 47.1.1.1
[r7-Tunnel0/0/0]nhrp entry 172.16.0.129 32.1.1.1 register
[r7-Tunnel0/0/0]nhrp network-id 100
[r7]int lo0
[r7-LoopBack0]ip add 172.16.2.1 25

4.4配置A1-A4

[r1]int lo0
[r1-LoopBack0]ip add 172.16.33.1 25
[r1-LoopBack0]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 172.16.32.129 29
[r2]int lo0
[r2-LoopBack0]ip add 172.16.33.129 25
[r2-LoopBack0]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 172.16.32.130 29
[r3]int lo0
[r3-LoopBack0]ip add 172.16.34.1 25
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 172.16.32.131 29
[r11]int lo0
[r11-LoopBack0]ip add 172.16.65.1 25
[r11-LoopBack0]int g0/0/0
[r11-GigabitEthernet0/0/0]ip add 172.16.64.2 30
[r11-GigabitEthernet0/0/0]int g0/0/1
[r11-GigabitEthernet0/0/1]ip add 172.16.64.5 30
[r12]int g0/0/0
[r12-GigabitEthernet0/0/0]ip add 172.16.64.6 30
[r12]int lo0
[r12-LoopBack0]ip add 172.16.160.1 20
[r12-LoopBack0]int lo1
[r12-LoopBack1]ip add 172.16.176.1  20
[r8]int lo0
[r8-LoopBack0]ip add 172.16.97.1 29
[r8-LoopBack0]int g0/0/0
[r8-GigabitEthernet0/0/0]ip add 172.16.96.2 30
[r8-GigabitEthernet0/0/0]int g0/0/1
[r8-GigabitEthernet0/0/1]ip add 172.16.96.5 30
[r7]int g0/0/1
[r7-GigabitEthernet0/0/1]ip add 172.16.96.1 30
[r9]int g0/0/0
[r9-GigabitEthernet0/0/0]ip add 172.16.96.6 30
[r9-GigabitEthernet0/0/0]int lo0
[r9-LoopBack0]ip add 172.16.129.1 25
[r9-LoopBack0]int g0/0/1
[r9-GigabitEthernet0/0/1]ip add 172.16.128.1 30
[r10]int g0/0/0
[r10-GigabitEthernet0/0/0]ip add 172.16.129.129 25
[r10]int g0/0/0
[r10-GigabitEthernet0/0/0]ip add 172.16.128.2 30
[r10-GigabitEthernet0/0/0]int lo0
[r10-LoopBack0]ip add 172.16.129.129 25

5.啟動OSPF

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network  172.16.32.0 0.0.3.255
[r3-ospf-1-area-0.0.0.1]q
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.129 0.0.0.0
[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.1.255
[r6-ospf-1-area-0.0.0.0]q
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0
[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.3.255
[r7-ospf-1-area-0.0.0.0]q
[r7-ospf-1]area 3
[r7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0
[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]area 3
[r8-ospf-1-area-0.0.0.3]network 172.16.0.0 0.0.255.255
[r9]ospf 1 router-id 9.9.9.9
[r9-ospf-1]area 3
[r9-ospf-1-area-0.0.0.3]network 172.16.96.6 0.0.0.0
[r9-ospf-1-area-0.0.0.3]q
[r9-ospf-1]area 4
[r9-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.1.255
[r10]ospf 1 router-id 10.10.10.10
[r10-ospf-1]area 4
[r10-ospf-1-area-0.0.0.4]network 172.16.0.0 0.0.255.255
[r11]ospf 1 router-id 11.11.11.11
[r11-ospf-1]area 2
[r11-ospf-1-area-0.0.0.2]network 172.16.0.0 0.0.255.255
[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]area 2
[r12-ospf-1-area-0.0.0.2]network 172.16.64.6 0.0.0.0
[r12-ospf-1-area-0.0.0.2]q
[r12-ospf-1]q
[r12]rip 1
[r12-rip-1]ver 2
[r12-rip-1]network 172.16.0.0

6.R3/R5/R6/R7的作業方式為broadcast,且R5/R6/R7放棄選舉

[r3]int t0/0/0
[r3-Tunnel0/0/0]ospf network-type broadcast

[r5]int t0/0/0
[r5-Tunnel0/0/0]ospf network-type broadcast
[r5-Tunnel0/0/0]ospf dr-priority 0

[r6]int t0/0/0
[r6-Tunnel0/0/0]ospf network-type broadcast
[r6-Tunnel0/0/0]ospf dr-priority 0

[r7]int t0/0/0
[r7-Tunnel0/0/0]ospf network-type broadcast
[r7-Tunnel0/0/0]ospf dr-priority 0

7.設定ACL和NAT

[r3]acl 2000
[r3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r3-acl-basic-2000]int g0/0/1
[r3-GigabitEthernet0/0/1]nat outbound 2000

[r6]acl 2000
[r6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r6-acl-basic-2000]int g0/0/2
[r6-GigabitEthernet0/0/2]nat outbound 2000

[r7]acl 2000
[r7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r7-acl-basic-2000]int g0/0/2
[r7-GigabitEthernet0/0/2]nat outbound 2000

8.重發布

[r9]ospf 1
[r9-ospf-1]display this
[V200R003C00]
#
ospf 1 router-id 9.9.9.9
 area 0.0.0.3
  network 172.16.96.6 0.0.0.0
 area 0.0.0.4
  network 172.16.128.0 0.0.1.255
#
return
[r9-ospf-1]area 4
[r9-ospf-1]undo network 172.16.128.0 0.0.1.255
[r9-ospf-1-area-0.0.0.4]q
[r9-ospf-1]q
[r9]ospf 2
[r9-ospf-2]area 4
[r9-ospf-2-area-0.0.0.4] network 172.16.128.0 0.0.1.255


[r12]ospf 1
[r12-ospf-1]import-route rip 1

9.減少LSA更新量

[r1]ospf 1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]stub
[r2]ospf 1
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]stub
[r3]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0
[r3-ospf-1-area-0.0.0.1]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]stub no-summary
[r6]ospf 1
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]abr-summary 172.16.64.0 255.255.224.0
[r6-ospf-1-area-0.0.0.0]area 2
[r6-ospf-1-area-0.0.0.2]nssa no-summary
[r7]ospf 1
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]abr-summary 172.16.96.0 255.255.224.0
[r7-ospf-1-area-0.0.0.0]area 3
[r7-ospf-1-area-0.0.0.3]nssa no-summary
[r8]ospf 1
[r8-ospf-1]area 3
[r8-ospf-1-area-0.0.0.3]nssa
[r9]ospf 1
[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0
[r9-ospf-1]ospf 1
[r9-ospf-1]area 3
[r9-ospf-1-area-0.0.0.3]nssa
[r9-ospf-1-area-0.0.0.3]q
[r9-ospf-1]ospf 2
[r9-ospf-2]area 4
[r9-ospf-2-area-0.0.0.4]network 172.16.128.1 0.0.0.0
[r11]ospf 1
[r11-ospf-1]area 2
[r11-ospf-1-area-0.0.0.2]nssa

[r12]ospf 1
[r12-ospf-1]area 2
[r12-ospf-1-area-0.0.0.2]nssa

10.NULL 0

[r3]ip route-static 172.16.32.0 19 NULL 0
[r6]ip route-static 172.16.64.0 19 NULL 0
[r7]ip route-static 172.16.96.0 19 NULL 0
[r9]ip route-static 172.16.128.0 19 NULL 0
[r12]ip route-static 172.16.160.0 19 NULL 0
