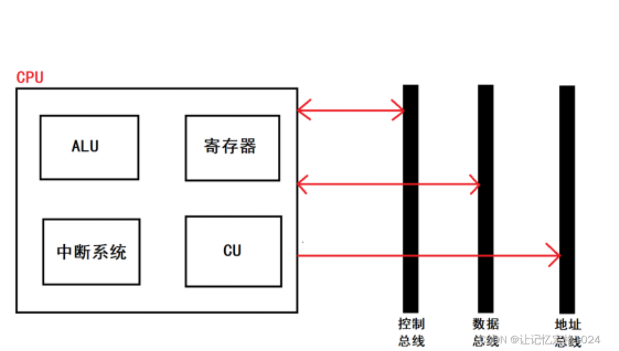

CPU與存盤器的連接
CPU與主存盤器之間通常由稱為總線的三組線路進行連接，他們分別是：資料總線，地址總線，控制總線
資料總線
有多根線組成，每根線每次傳送1個位的資料，線的數量取決于計算機字的大小，
各個功能部件之間傳送資料資訊，雙向傳輸；
地址總線
允許訪問存盤器中某個字的，地址總線的線數取決于存盤空間的大小
用來指明資料總線上，源資料或目的資料所在的主存單元的地址，單向：由CPU發出
控制總線
負責在中央存盤器和記憶體之間傳送資訊，資料總線的線數取決于計算機所需要的控制命令的總數，
用來發送各種控制信號，對于控制總線中的單根線，是單向的，即只能由一個部件發向另一個部件，而一組控制總線中，有輸入也有輸出，因此，控制總線也可以看成是雙向的，

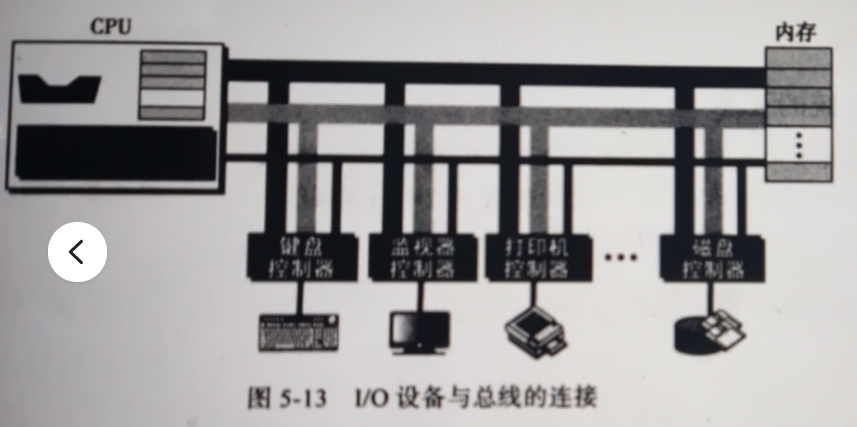

I/O設備的連接
輸入/輸出設備不能直接與連接CPU和記憶體的總線相連，因為輸入/輸出設備本質與CPU和記憶體的本質不同，輸入/輸出設備都是磁性或光學設備，而CPU和記憶體是電子設備，與CPU和記憶體相比，輸入/輸出設備的資料讀取速度要慢的多，因此必須要有一個中介來處理這種差異
控制器
連接輸入/輸出設備到總線上，每一個輸入/輸出設備都有一個特定的控制器
串行控制器
只有一根資料線連接到設備上
并行控制器
有多根資料線連接到設備上，一次能同時傳送多個位
常用控制器
SCSI,火線,USB和HDMI

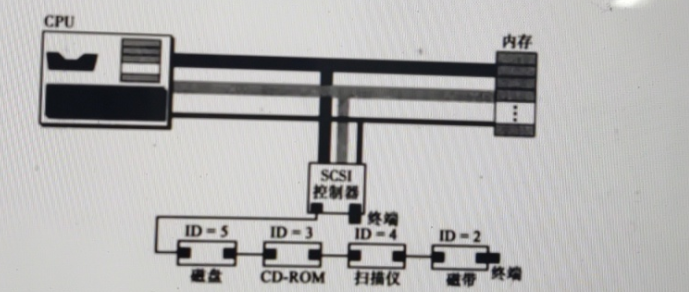

SCSI小型計算機系統介面
SCSI是一個8，16或32根線的并行介面，它提供了徑訓鏈連接，連接鏈的兩端都必須有終結器，并且每個設備都必須有唯一的地址（即目標ID）

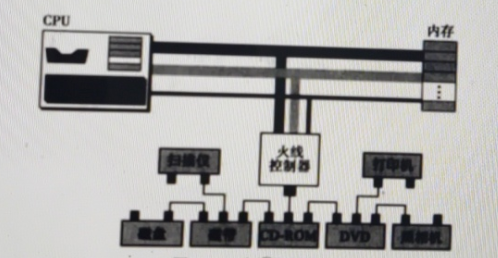

火線
IEEE標準1394規定的串行介面，俗稱火線，它是一種高速的串行介面，資料采用資料包的形式傳送，資料的傳輸速度高達50MB/s，它可以在一條徑訓鏈或樹形連接（只用一根線）上連接多達63個設備，和SCSI相比，不需要終結器

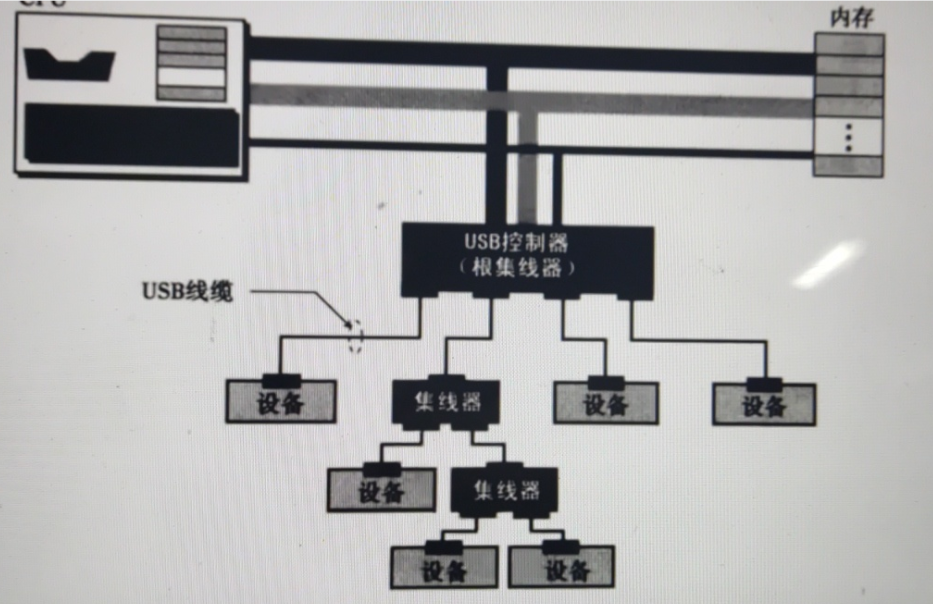

通用串行總線（USB）
用以連接與計算機相連的一些低速或高速設備
- 多個設備可以被連接到一個USB控制器上，這個USB控制器成為根集線器
- USB-2（USB版本2.0）允許多達127個設備組成的樹狀拓撲結構連接到一個USB控制器上，其中控制器作為樹的根，集線器作為中間節點，設備作為末端節點，控制器（根集線器）與其他集線器的不同之處在于控制器能感知到樹中其他集線器的存在，而其他集線器是被動的設備，他們只能簡單地傳輸資料
- 設備可以不關閉計算機就很容易被移除或連接到樹中，這稱為熱交換，當集線器從系統中移除時，于此集線器相連的所有設備也被移除
USB-2
提供三種傳送速率：1**.5Mbps（每秒兆位），12Mbps和480Mb-ps**，低速率可以用于低速設備，如鍵盤，滑鼠，中速率用于列印機，高速率用于大容量的存盤設備，
USB-3.0
是對計算機連接方對通用串行總線（USB）標準的再一次修訂，增加了一個新的叫做**“SuperSpeed”（超感）傳輸模式**，可以將資料傳輸效率提升至4.8Gbit/s，根據承諾，USB3.0的速率將更新至10Gbit/s，
高清清晰度多媒體介面 （HDMI）
現有視頻模擬標準的數字化替代品，它可以用來從一個資源向另一個兼容的計算機顯示幕，視頻投影儀，數字電視或數字音像設備傳輸視頻資料和數字音像資料，
