一、HDFS的讀寫程序

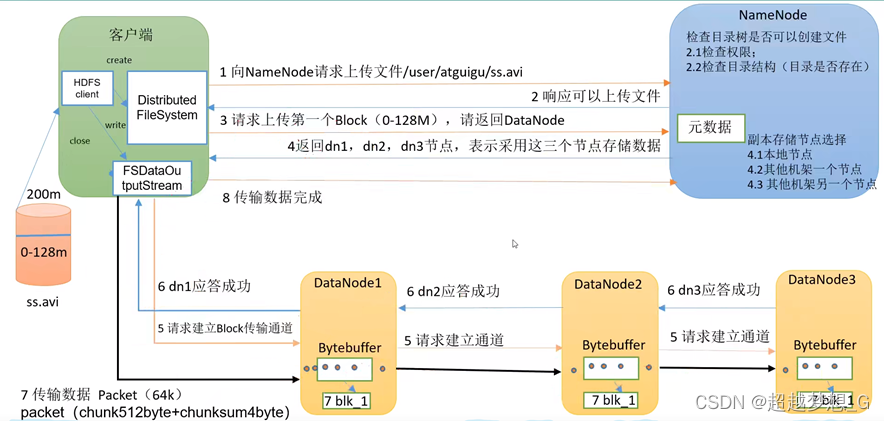

1. 寫流程

<1>HDFS獲取客戶端；
<2>向NameNode請求上傳檔案；
<3>NameNode檢查目錄樹是否可以創建檔案；
檢查權限
檢查目錄結構，目錄是否存在
<4>NameNode 回應可以上傳檔案；
<5>HDFS客戶端請求上傳第一個Block（0-128M）,請求回傳DataNode；
<6>NameNode回傳三個DataNode節點，表示采用這三個節點存盤資料；
<7> HDFS客戶端請求建立Block傳輸通道,進行寫資料；
<8>DataNode應答成功；
<9>傳輸，最小單位Packet，64K
在這里插入圖片描述

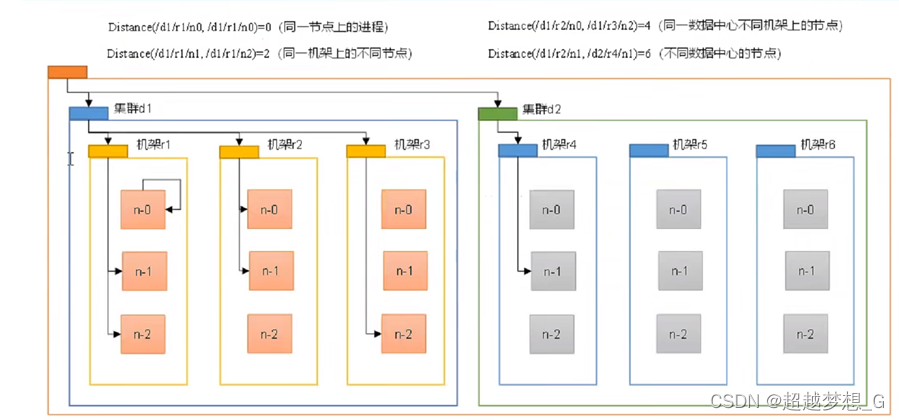

2. 網路拓撲-節點距離計算

<1>在HDFS寫入資料的時候，NameNode會選擇距離待上傳資料最近距離的DataNode接受資料
<2>節點距離：兩個節點到達最近的共同祖先的距離總和
在這里插入圖片描述

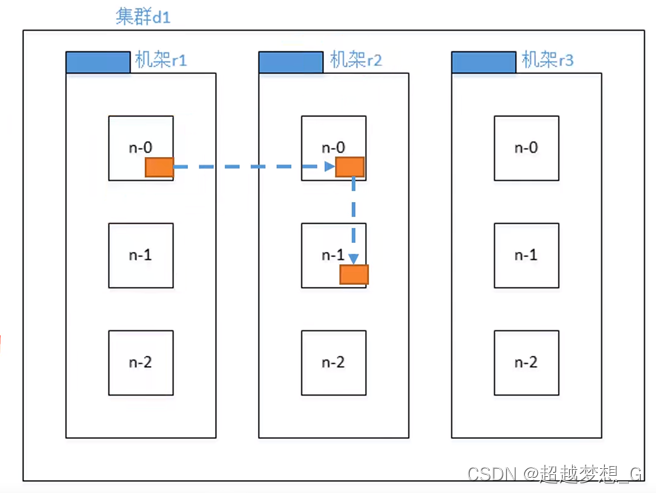

3.機架感知

副本存盤節點選擇
<1>第一個副本在Client所在節點上，如果客戶端在集群外，隨機選一個
<2>第二個副本在另一個機架的隨機一個節點
<3>第三個副本在第二個副本所在機架的隨機節點
在這里插入圖片描述

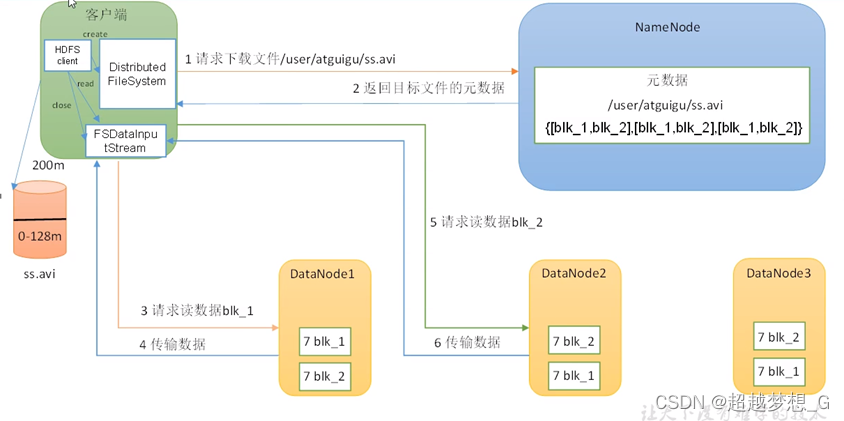

4. 讀資料

<1> HDFS獲取客戶端；
<2> HDFS客戶端請求下載檔案；
<3> NameNode 檢查資料；
<4> NameNode 回傳目標檔案的元資料；
<5> HDFS客戶端創建讀取資料流；
<6> HDFS客戶端讀取資料；
<7>DataNode 回傳資料
在這里插入圖片描述

二、NameNode和SecondaryNameNode

1. 概念

<1>Fsimage檔案

HDFS檔案系統元資料的一個永久性的檢查點，其中包含HDFS檔案系統的所有目錄和檔案inode的序列化資訊，

<2>Edits檔案

存放HDFS檔案系統的所有更新操作的路徑，檔案系統客戶端執行的所有寫操作首先會被記錄到Edits檔案中

<3>seen_txid檔案

保存的是一個數字，就是最后一個edits的數字

<4>nameNode啟動程序

每次NameNode啟動的時候都會將Fsimage檔案讀入記憶體，加載Edits里面的更新操作，保證記憶體中的元資料資訊是最新的，同步的，可以看成NameNode啟動的時候就將Fsimage和Edits檔案進行了合并，

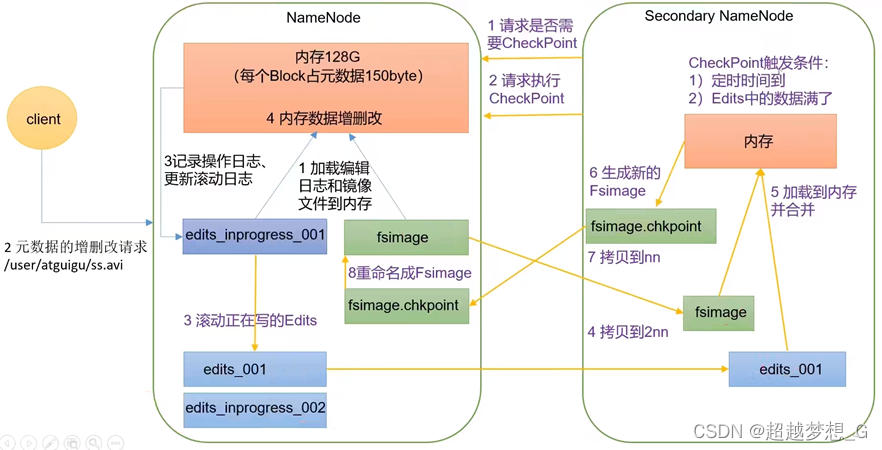

2. NN和2NN作業機制

第一階段：NameNode啟動

<1>第一次啟動NameNode格式化后，創建Fsimage和Edits檔案，如果不是第一次啟動，直接加載Fsimage和Edits檔案到記憶體，
<2>客戶端對元資料進行增刪改的操作
<3>NameNode記錄操作日志，更新滾動日志
<4>NameNode在記憶體中對元資料進行增刪改，

第二階段：SecondaryNameNode作業

<1>SecondaryNameNode 詢問NameNode 是否需要CheckPoint，直接帶回NameNode是否檢查結果
<2> SecondaryNameNode請求執行CheckPoint
<3> NameNode滾動正在寫的Edits日志
<4>將滾動前的Fsimage和Edits檔案拷貝到SecondaryNameNode
<5> SecondaryNameNode 加載Fsimage和Edits檔案到記憶體，并合并
<6>生成新的鏡像檔案fsimage.chkpoint
<7>拷貝fsimage.chkpoint到NameNode
<8>NameNOde將fsimage.chkpoint重命名為fsimage
在這里插入圖片描述

3.Fsimage 和Edits查看

<1>oiv

查看Fsimage檔案

Hadoop oiv -p 檔案型別 -i 鏡像檔案 -o 轉換之后檔案輸出的路徑

<2> oev

查看Edits檔案

Hadoop oev -p 檔案型別 -i 編輯日志檔案 -o 轉換之后檔案輸出的路徑

4. CheckPoint時間配置

hdfs-default.xml檔案下

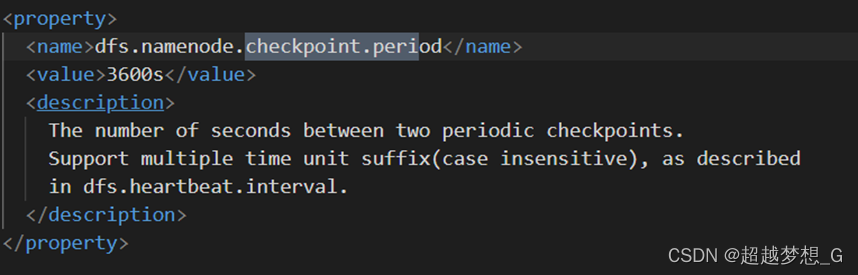

<1>通常情況下 SecondaryNameNode每隔一小時執行一次
在這里插入圖片描述

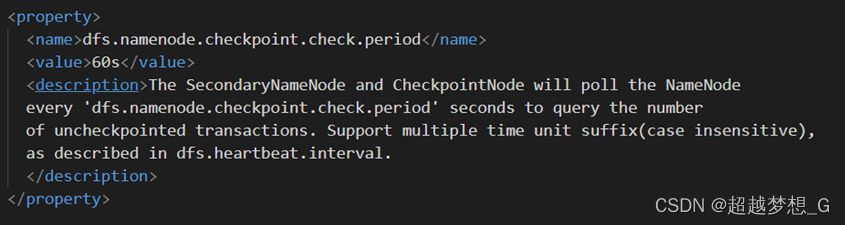

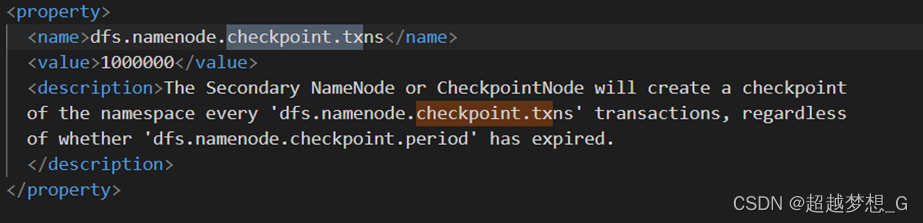

<2>一分鐘檢查一次運算元，當操作次數達到一百萬時，SecondaryNameNode執行一次
在這里插入圖片描述

三、DataNode作業機制（了解）

1.DateNode簡介

一個資料塊在DataNode上以檔案的形式存盤在磁盤上，包括兩個檔案，一個資料本身，一個是元資料包括資料開的長度，塊資料的校驗和以及時間戳
DataNode啟動后向NameNode注冊，通過后，周期性的向NameNode上報所有的塊資訊

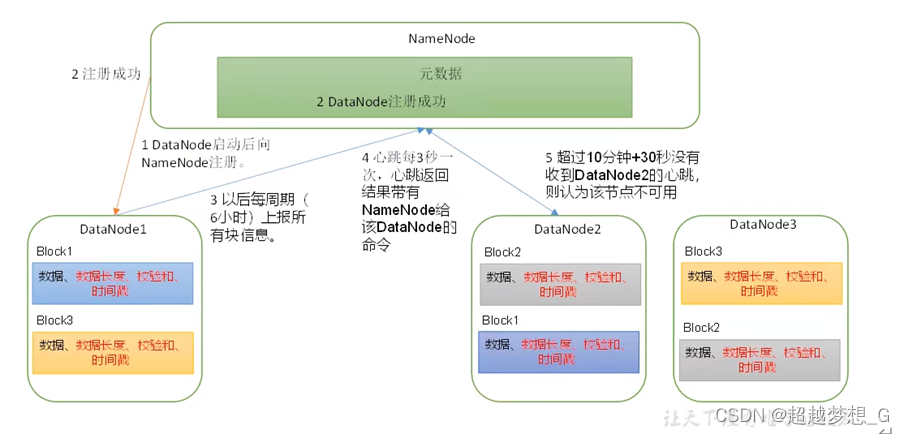

2. 作業機制

<1>DataNode啟動后向NameNode注冊
<2>NameNode回傳注冊成功

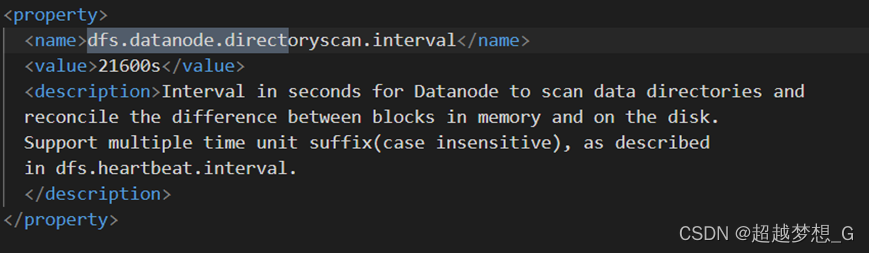

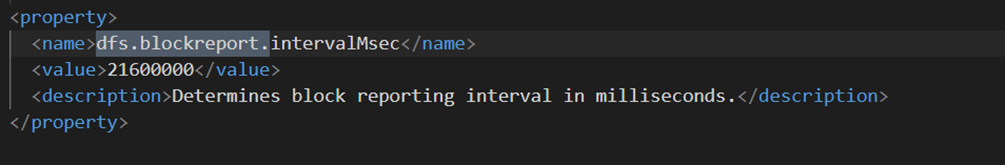

<3>DataNode以后周期（6小時）上報所有塊資訊

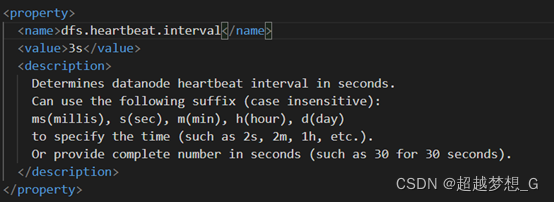

<4>心跳每三秒一次，心跳回傳結果帶有NameNode給該DateNode的命令

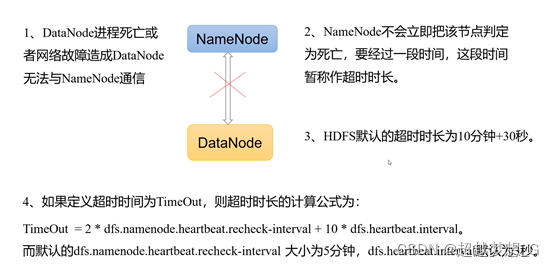

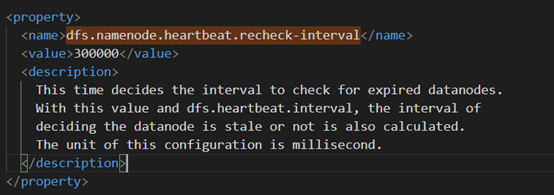

<5>超過10分鐘+20秒沒有收到DataNode的心跳，則認為該DataNode節點不可用
在這里插入圖片描述
