一、知識點
API 知識點：
1、polylines&fillPoly
2、drawContours
二、函式原型
1、polylines
polylines的c++原型：
- 引數一：img 作為畫布的矩陣（影像）
- 引數二：pts 折線頂點陣列(pts 的型別為 InputArrayOfArrays, 而 InputArrayOfArrays 的本源是 vector)
- 引數三：isClosed 是否是閉合折線(多邊形)
- 引數四：color 線條顏色 (RGB) 或亮度（灰度影像 ）
- 引數五：thickness 組成矩形的線條的粗細程度，
- 引數六：lineType 線條的型別，8或4
- 引數七：shift 縮放比例(0是不縮放,5是1/5)
注：

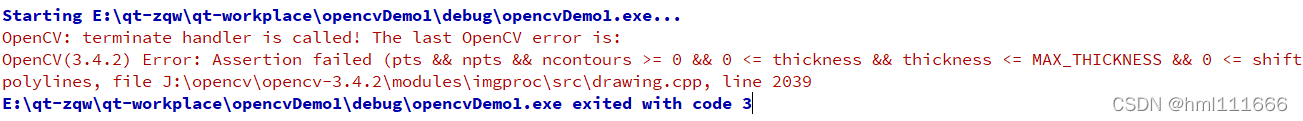

引數五的thickness 取負值時，不能填充多邊形，否則出現以下報錯
2、fillPoly——對多邊形進行填充，配合polylines使用

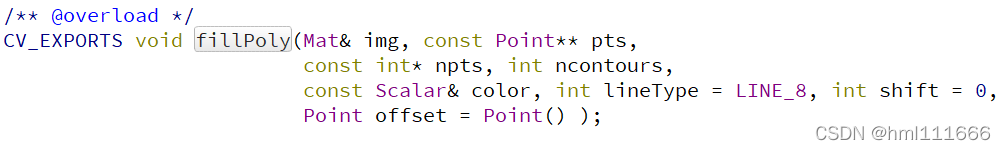

c++原型：
- 引數一：img 作為畫布的矩陣（影像）
- 引數二：pts 折線頂點陣列(pts 的型別為 InputArrayOfArrays,而 InputArrayOfArrays 的本源是 vector)
- 引數三：npts 折線頂點個數
- 引數四：ncontours 待繪制折線數
- 引數五：color 線條顏色 (RGB) 或亮度（灰度影像）
- 引數六：lineType 線條的型別，8或4
- 引數七：shift 縮放比例(0是不縮放,5是1/5)
- 引數八： 坐標偏移
3、drawContours——多邊形繪制及填充

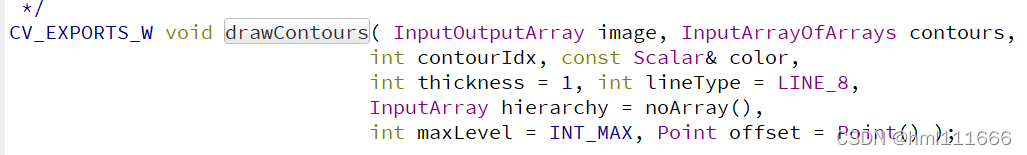

c++原型：
- 引數一：img 作為畫布的矩陣（影像）
- 引數二：contours 表示輸入的多邊形組，每一組多邊形由點vector構成
- 引數三：contourIdx 指明畫第幾個多邊形，如果該引數為負值，則畫全部多邊形
- 引數四：color 線條顏色 (RGB) 或亮度（灰度影像 ）
- 引數五：thickness 組成矩形的線條的粗細程度，如果為負值或CV_FILLED表示填充輪廓內部，如果想要每一個多邊形僅是繪制的話就改成正值
- 引數六：lineType 線條的型別
- 引數七：hierarchy 輪廓結構資訊
注：以上填充完的多邊形可以作為mask進行使用，然后用bitwise那些函式，就可以提取出任意形狀的ROI區域

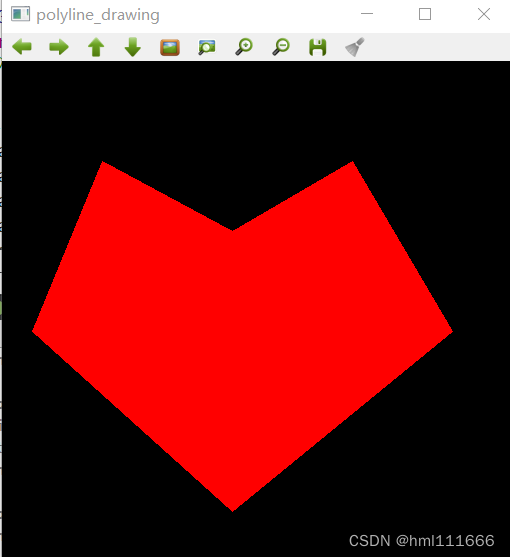

三、實作效果
四、代碼
//繪制多邊形
void test1::polyline_drawing()
{
Mat canvas = Mat::zeros(Size(512,512),CV_8UC3);
Point p1(100, 100);
Point p2(350, 100);
Point p3(450, 270);
Point p4(230, 450);
Point p5(30, 270);
Point p6(230, 170);
std::vector<Point> pts;
//將6個點裝入向量容器內
//未初始化陣列容量，只能用pushback操作
//如果初始化，可以用陣列下標操作
pts.push_back(p1);
pts.push_back(p6);
pts.push_back(p2);
pts.push_back(p3);
pts.push_back(p4);
pts.push_back(p5);
std::vector<Point> pts2;
Point p01(100, 110);
Point p02(350, 110);
Point p03(225, 290);
pts2.push_back(p01);
pts2.push_back(p02);
pts2.push_back(p03);
// fillPoly(canvas,pts,Scalar(255,0,255),8,0);//填充polylines函式繪制的多邊形
// polylines(canvas,pts,true,Scalar(0,0,255),2,8,0);//這個函式不能進行填充
vector<std::vector<Point>> contours;
// contours.push_back(pts);
contours.push_back(pts2);
drawContours(canvas,contours,-1,Scalar(0,255,255),-1,8);//0換成-1表示一次性繪制所有圖形
imshow("polyline_drawing",canvas);
