對一些檢測檢測目標多，排序規律的產品來說“框選檢測區域”這個工具還是非常實用的，它與“匹配變換回圈”和其它檢測測量工具組合使用，只需設定一次待檢產品的引數就可全部檢測出來，

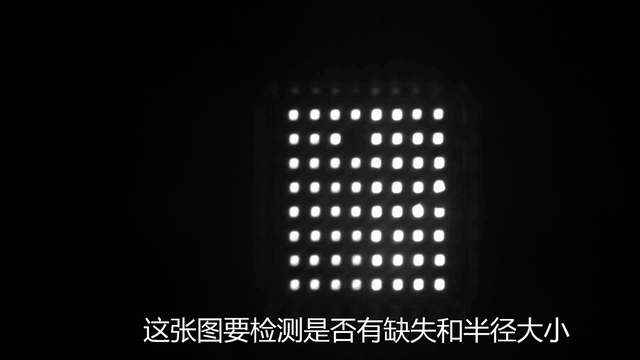

只用幾步就完成了這張圖片所有的半徑檢測
第一步：添加待檢測的參考圖，選擇匹配類演算法“框選檢測區域”，添加檢測區域宮格矩形，調整大小，使每個待檢產品都正常在宮格內，
第二步：調整模板旋轉矩形大小，框選左上角第一個待檢產品，測驗OK后確定，
第三步：測量半徑選擇“圓形擬合”,調整常用引數，增加掃描數量，調整梯度閾值，選擇邊緣極性和位置型別，設定合格標準，測驗OK后確定，
第四步：選擇邏輯運算的“匹配變換回圈”演算法工具，“圓形擬合”移到其下，確定退出，
第五步：雙擊圓形擬合，匹配源選擇匹配變換回圈，測驗OK后確定，
完成全部演算法設定，想要測驗直徑、測驗面積都可以還是非常方便的，
下面給大家看看我設定的程序和測驗結果，
SGVision軟體所在的馬克拉伯MookLab平臺提供視頻教程、使用手冊、應用案例等學習資料，并且在使用軟體程序中遇到任何問題都可咨詢，會有專業團隊提供線上技術支持、遠程協助，幫助每一位用戶應用軟體去構建視覺專案，
