opencv專案實踐一（答題卡識別）

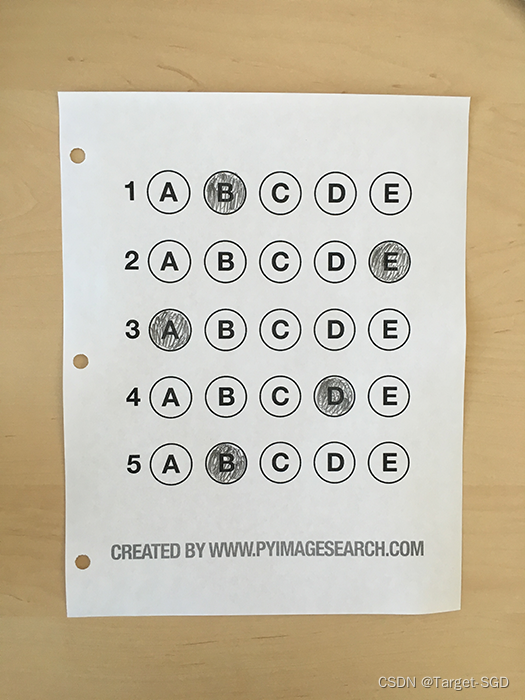

答題卡素材圖片

思路

1. 讀入圖片，做一些預處理作業，
2. 進行輪廓檢測，然后找到該圖片最大的輪廓，就是答題卡部分，
3. 進行透視變換，以去除除答題卡外的多于部分，并且可以對答題卡進行校正，
4. 再次檢測輪廓，定位每個選項，
5. 對選項圓圈先按照豎坐標排序，再按照行坐標排序，這樣就從左到右從上到下的獲得了每個選項輪廓，
6. 對每個選項輪廓進行檢查，如果某個選項輪廓中的白色點多，說明該選項被選中，否則就是沒被選上，
   細節部分看程序：

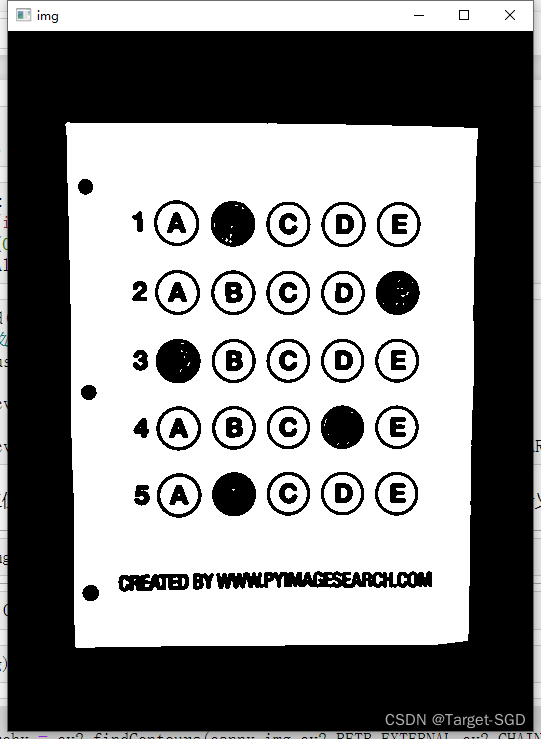

1、預處理（去噪，灰度，二值化）

img = cv2.imread("1.png",1)
#高斯去噪
img_gs = cv2.GaussianBlur(img,[5,5],0)
# 轉灰度
img_gray = cv2.cvtColor(img_gs,cv2.COLOR_BGR2GRAY)
# 自適應二值化
_,binary_img = cv2.threshold(img_gray,0,255,cv2.THRESH_OTSU|cv2.THRESH_BINARY)

注：cv2.THRESH_OTSU|cv2.THRESH_BINARY，該引數指的是自適應閾值+反二值化，做自適應閾值的時候閾值要設定為0

2、輪廓檢測

# 找輪廓
contours, hierarchy = cv2.findContours(binary_img,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_NONE)
# 按照輪廓的面積從大到小排序
cnts = sorted(contours,key = cv2.contourArea,reverse=True)

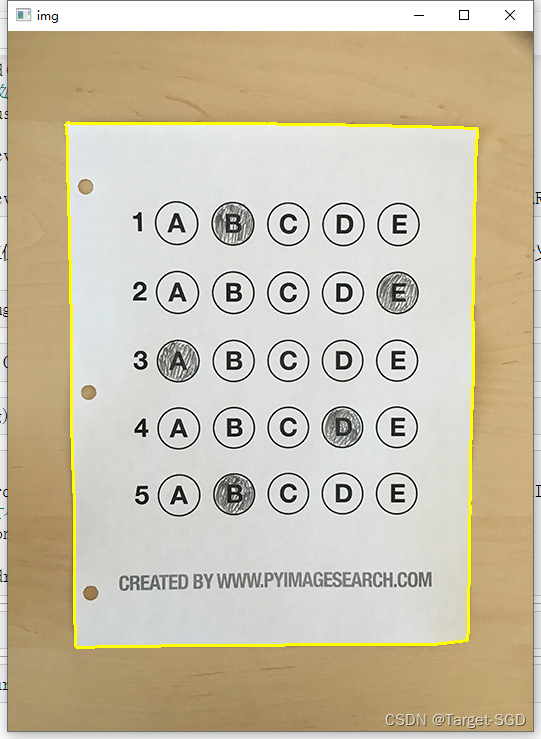

# 畫輪廓
draw_img = cv2.drawContours(img.copy(),cnts[0],-1,(0,255,255),2)

注：findContours函式，傳入的影像應該是二值影像，cv2.RETR_EXTERNAL指的是只檢測外部輪廓，cv2.CHAIN_APPROX_NONE指的回傳輪廓上的所有點，

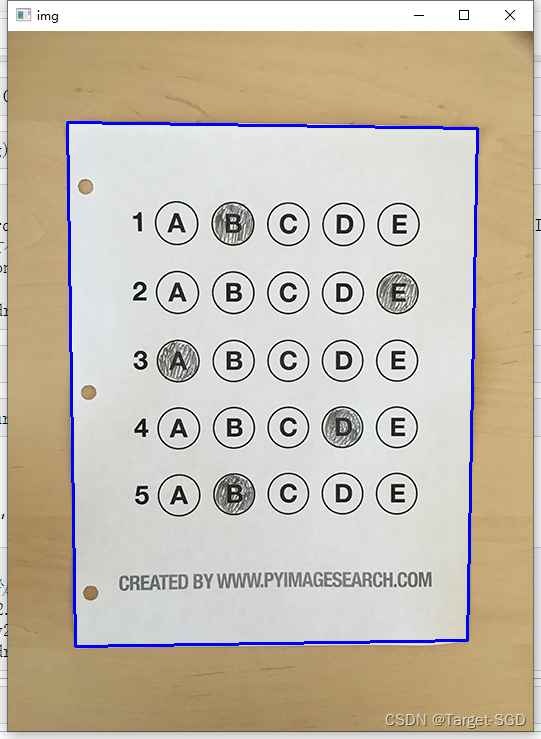

# 輪廓近似
# 閾值，一般為輪廓長度的2%
alpha = 0.02*cv2.arcLength(cnts[0],True)
approxCurve = cv2.approxPolyDP(cnts[0],alpha,True)
draw_img = cv2.drawContours(img.copy(),[approxCurve],-1,(255,0,0),2)

這里做輪廓近似的目的是，之前檢測到的輪廓看似是一個多邊形，其實本質上是只是點集，

cv2.approxPolyDP(contour,epsilon,True)，多邊形逼近，第一個引數是點集，第二個引數是精度（原始輪廓的邊界點與擬合多邊形之間的最大距離），第三個引數指新產生的輪廓是否需要閉合，回傳值approxCurve為多邊形的點集（按照逆時針排序），與該函式類似的函式還有cv2.boundingRect（矩形包圍框）cv2.minAreaRect（最小包圍矩形框），cv2.minEnclosingCircle（最小包圍圓形）cv2.filtEllipse（最優擬合橢圓）cv2.filtLine（最優擬合直線），cv2.minEnclosingTriangle（最小外包三角形）

3、透視變換

#透視變換
# 矩形的四個頂點為approxCurve[0][0],approxCurve[1][0],approxCurve[2][0],approxCurve[3][0]
# 分別表示矩形的TL,BL,BR,TR四個點
a1 = list(approxCurve[0][0])
a2 = list(approxCurve[1][0])
a3 = list(approxCurve[2][0])
a4 = list(approxCurve[3][0])
# 原始矩陣
mat1 = np.array([a1,a2,a3,a4],dtype = np.float32)

# 計算矩形的w和h
w1 = int(np.sqrt((a1[0]-a4[0])**2+(a1[1]-a4[1])**2))
w2 = int(np.sqrt((a2[0]-a3[0])**2+(a2[1]-a3[1])**2))
h1 = int(np.sqrt((a1[0]-a2[0])**2+(a1[1]-a2[1])**2))
h2 = int(np.sqrt((a3[0]-a4[0])**2+(a3[1]-a4[1])**2))
w,h=max(w1,w2),max(h1,h2)
# 計算透視變換后的坐標
new_a1 = [0,0]
new_a2 = [0,h]
new_a3 = [w,h]
new_a4 = [w,0]
# 目標矩陣
mat2 = np.array([new_a1,new_a2,new_a3,new_a4],dtype = np.float32)
# 透視變換矩陣
mat = cv2.getPerspectiveTransform(mat1,mat2)
# 進行透視變換
res = cv2.warpPerspective(img,mat,(w,h))

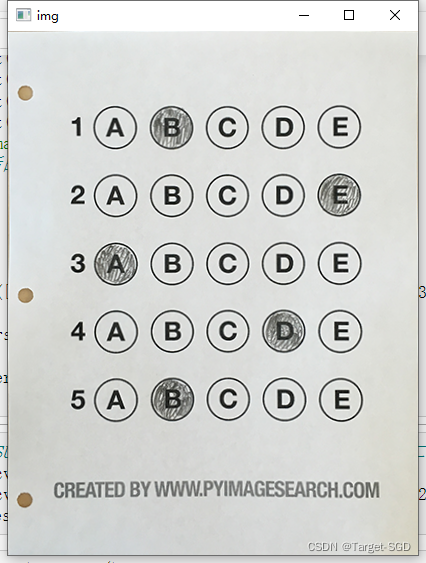

imshow((res))

透視變換的計算步驟：

1. 首先獲取原圖多邊形的四個頂點，注意頂點順序，
2. 然后構造原始頂點矩陣，
3. 計算矩形長寬，構造變換后的目標矩陣，
4. 獲取原始矩陣到目標矩陣的透視變換矩陣
5. 進行透視變換

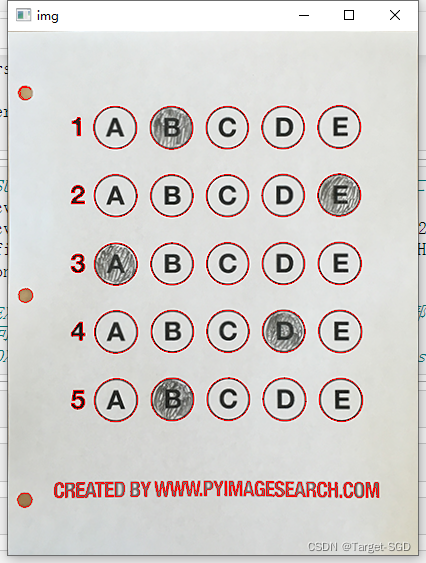

4、輪廓檢測，檢測每個選項

res_gray = cv2.cvtColor(res,cv2.COLOR_BGR2GRAY)
_,binary_res = cv2.threshold(res_gray,0,255,cv2.THRESH_OTSU|cv2.THRESH_BINARY_INV)
contours = cv2.findContours(binary_res,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_NONE)[0]
dst = cv2.drawContours(res.copy(),contours,-1,(0,0,255),1)
imshow(dst)

篩選選項輪廓

# 挑選合適的輪廓
def check(contours):
    ans = []
    for i in contours:
        area = float(cv2.contourArea(i))
        length = float(cv2.arcLength(i,True))
        if area<=0 or length<=0:
            continue
        if area/length >7.05 and area/length<10.5:
            ans.append(i)
    return ans
ans_contours = check(contours)
dst_new = cv2.drawContours(res.copy(),ans_contours,-1,(0,255,255),3  )
imshow(dst_new)

5、畫輪廓的外接圓，排序，定位每個選項

# 遍歷每一個圓形輪廓，畫外接圓
circle = []
for i in ans_contours:
    (x,y),r = cv2.minEnclosingCircle(i)
    center = (int(x),int(y))
    r = int(r)
    circle.append((center,r))
# 按照外接圓的水平坐標排序center[1]，也就是圓心的高度h，或者y坐標
circle.sort(key = lambda x:x[0][1])
A = []
for i in range(1,6):
    now = circle[(i-1)*5:i*5]
    now.sort(key = lambda x:x[0][0])
    A.extend(now)

每個選項按照圓心從左到右，從上到下的順序保存在了A中
6、選項檢測
思路：對于A中的每個選項圓，計算它有所覆寫的坐標，然后判斷這些坐標在二值影像中對應的值，統計白色點的個數，
如果白色點所占的比例比較大的話，說明該選項被選中，

def dots_distance(dot1,dot2):
    #計算二維空間中兩個點的距離
    return ((dot1[0]-dot2[0])**2+(dot1[1]-dot2[1])**2)**0.5
def count_dots(center,radius):
    #輸入圓的中心點與半徑，回傳圓內所有的坐標
    dots = []
    for i in range(-radius,radius+1):
        for j in range(-radius,radius+1):
            dot2 = (center[0]+i,center[1]+j)
            if dots_distance(center,dot2) <= radius:
                dots.append(dot2)
    return dots

da = []
for i in A:
    dots = count_dots(i[0],i[1])
    all_dots = len(dots)
    whilt_dots = 0
    for j in dots:
        if binary_res[j[1]][j[0]] == 255:
            whilt_dots = whilt_dots+1
    if whilt_dots/all_dots>=0.4:
        da.append(1)
    else:
        da.append(0)
da = np.array(da)
da = np.reshape(da,(5,5))

這樣每個答題卡就轉換成了一個二維陣列，接下來在做一些簡單的收尾作業就可以了，
