概述
分層布局弄好之后，每一層的節點上下的相對位置基本確定了，我們最簡單的方式，就是每一層平鋪所有節點，節點寬度固定以及間距固定，每個節點的位置基本就確定了，我們只要基于這些節點進行連線就可以了，
方案思路
直線方式

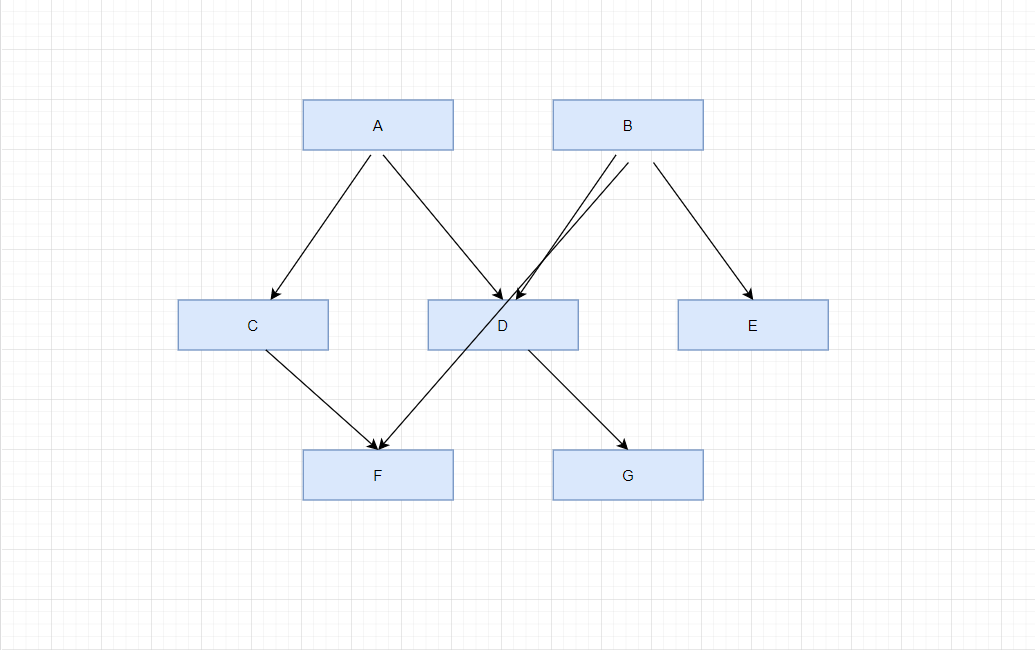

最簡單的方式就是直線，我們只要確定兩個節點之間的相對具體坐標，然后兩點之間畫一條直線就可以了，效果如下
從上圖可以看出，直線實作起來是比較簡單的，但是節點很少的情況，還是可以勉強可以接受的，如果節點太多，線條復雜，基本沒辦法看了，效果不是很好，
曲線方式
曲線是比較常見的方式，這里可以用3次貝塞爾曲線或者2次貝塞爾曲線，算好相應的控制點即可，但是這些控制點不是很好算，并且通用的一些控制點，在一些復雜情況下，展示的效果也不是很好，這里也沒打算使用這個，
折線方式

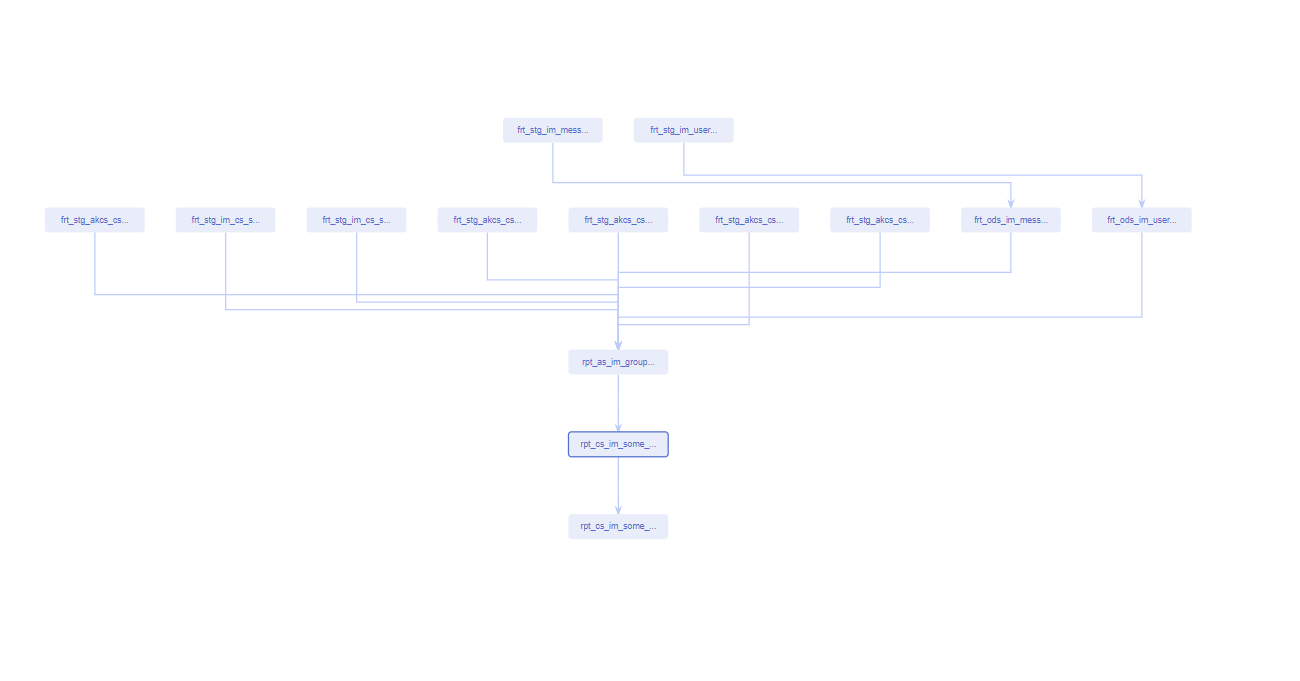

就是通過折線，曼哈頓的方式，在空白的地方進行拐點，進行連線，這種方式可以很好利用空間，并且可以規避節點，不會出現 線和節點的相互遮蓋，這里我就采用了這種方式，由于我們的業務場景，節點比較多，并且層級不是很多，這里我投機采用了一種比較簡單的方式來畫這個折線，首先看下效果
在上述情況，我們考慮最簡單的場景，就是最多用4個點來畫這條折線，這種畫法應該是最簡單的，因為圖是從上往下畫的，我們只要考慮 中間節點Y坐標即可，但是要考慮盡可能的不要讓線條重疊， 我們可以把每層節點按照x坐標排序，然后劃線的時候，按照x軸，從左到右的依次劃線，并且保證每條線沒有重疊的部分，
具體實作
節點排序
function divideNodesIntoLayer(nodeList){
// 清空快取的線段結合
nodeLines = {};
var lineNodes = {};
for(var layer = 1; layer <= maxGraphLayer; layer++){
lineNodes[layer] = [];
for(var j = 0; j < nodeList.length; j++){
if(nodeList[j].layer === layer){
lineNodes[layer].push(nodeList[j]);
}
}
lineNodes[layer].sort(function(a, b){
return a.x - b.x;
})
}
return lineNodes;
}
從距離下層節點40px的地方，往上遍歷，每次增加一個步長，判斷是否用重疊，直到找到一個不重疊的Y值為止，
function calcMidY(){
var midY = endY - 40;
while (true) {
var flag = false;
if (nodeLines[layer]) {
for (var i = 0; i < nodeLines[layer].length; i++) {
var line = nodeLines[layer][i];
if (line.startY === midY) {
// 判斷是否重疊
if (checkCross(startX, endX, line.startX, line.endX)) {
flag = true;
}
}
if (flag) break;
}
} else {
nodeLines[layer] = [];
}
if (!flag) break;
midY -= lineDis;
}
if (startX !== endX) {
// 快取已經畫的線段
nodeLines[layer].push({
startX: startX,
startY: midY,
endX: endX,
endY: midY
})
}
}
找到了拐點的Y值，整條折線的坐標都清晰了，根據4個點劃線即可，
總結
以上是一種很簡單的實作方式，遇到復雜場景，還是會有線條的重疊，更準確的做法是要規避所有障礙，尋找路徑，這種復雜的做法，后續會進一步嘗試，
