00 軸套類零件概述
概念詳述參見此文
軸套類零件是一種常見的零件型別，包括各種軸、絲桿、套筒等，軸一般是用來支承傳動零件（如齒輪、帶輪等）和傳遞動力的；套一般裝在軸上，起軸向定位、傳動或連接等作用，
01 階梯軸建模
01-1 介紹

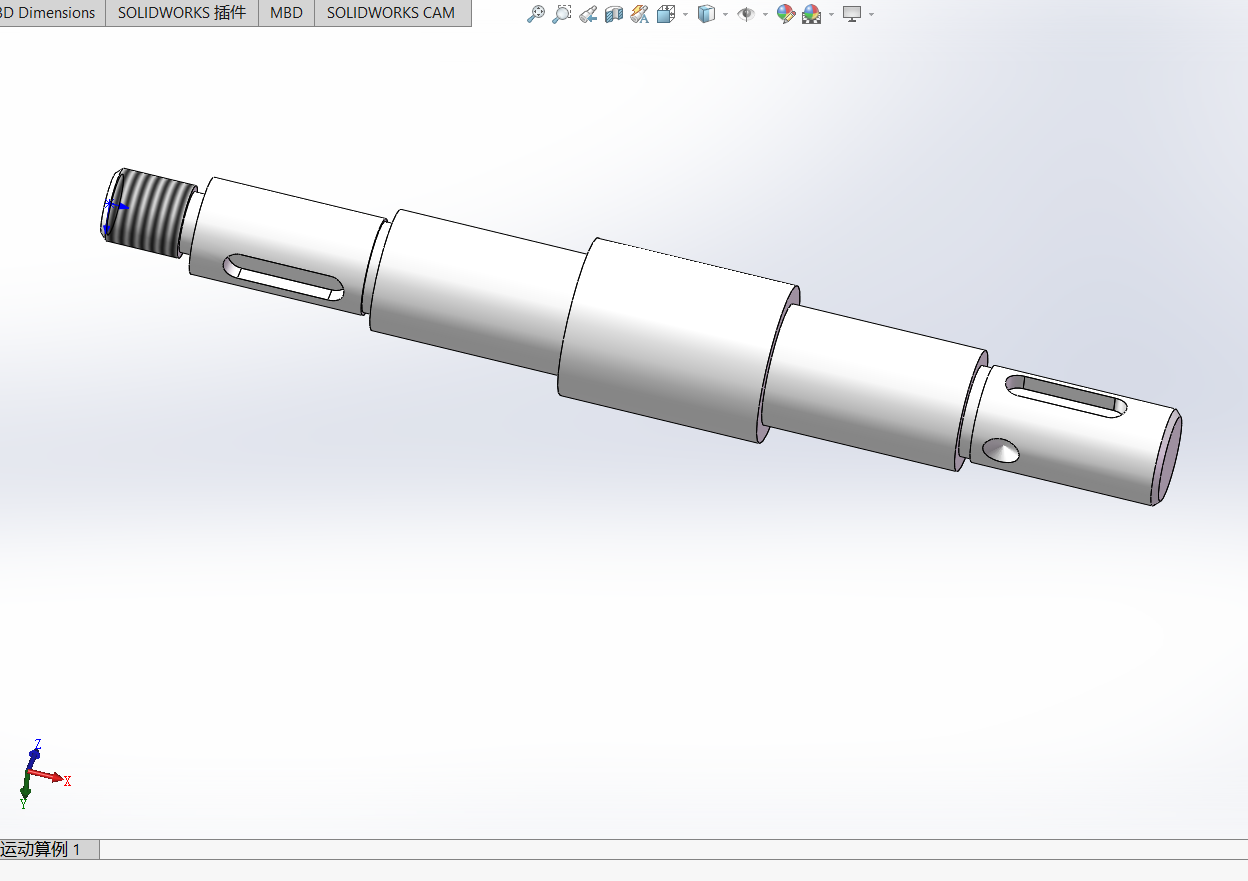

階梯軸樣品的立體圖如下：
階梯軸是軸向各段直徑不同的軸的統稱，用于定位和安裝零件，以減少作業中一些零件產生軸向壓力對其他零件的影響，階梯軸的特征包括軸體、退刀槽、鍵槽、圓角、倒角、錐孔和裝飾螺紋線，
01-2 階梯軸建模步驟
-
建立基體特征
-
拉伸或者旋轉
-
-
建立細節特征
-
銑平面
-
鍵槽
-
-
建立裝飾特征
-
圓角
-
倒角
-
裝飾螺紋線
-
01-3 階梯軸建模程序

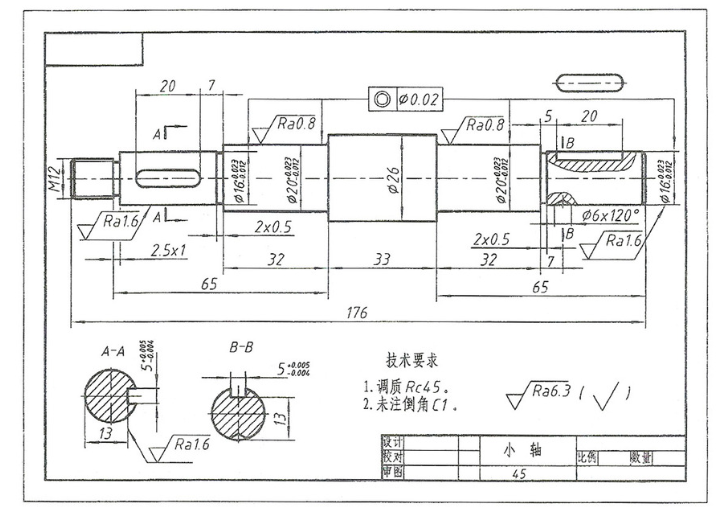

前面介紹過了拉伸凸臺，所以這次試試旋轉凸臺，思路很簡單，就是在草圖環節畫出正視圖的上面一半輪廓（加上中心線 / 構造線），畫的辦法很簡單，就是點擊直線圖示，畫出符合零件正視的上半部分輪廓的折線即可，畫好后：
-
把底部的中心線選中，在左側調整為構造線，調整后變為虛線，
-
點擊智能尺寸，設定每個軸的長度和半徑，把必要的尺寸標出來，
底部狀態欄顯示完全定義表明建圖成功（就跟編譯成功一樣），如果顯示欠定義，則修改草圖中藍色部分（正常是黑色），一般是修改其幾何關系，多半是出現了應當豎直而不豎直的情況，如果尺寸過多會彈出過定義，取消前一步操作再思考標注即可；
草圖完成后，進入特征欄，選擇旋轉凸臺，彈出當前部件開環，當然是開環的，因為只畫了上面一半，下面是虛線（中心線），

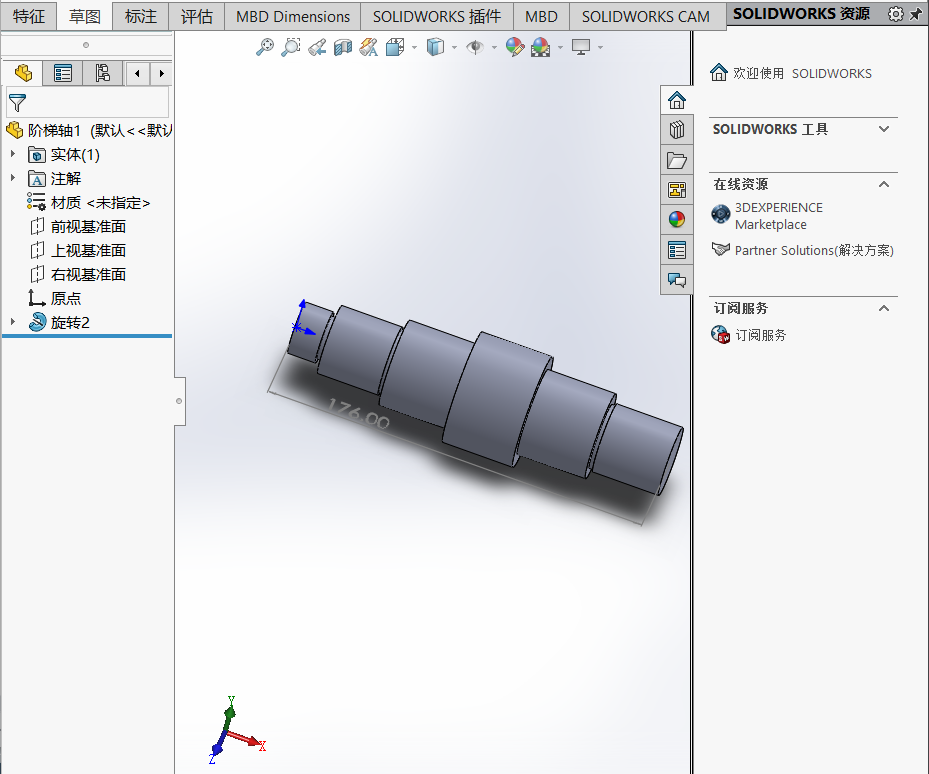

我的建模效果如下：
接下來就是鍵槽：

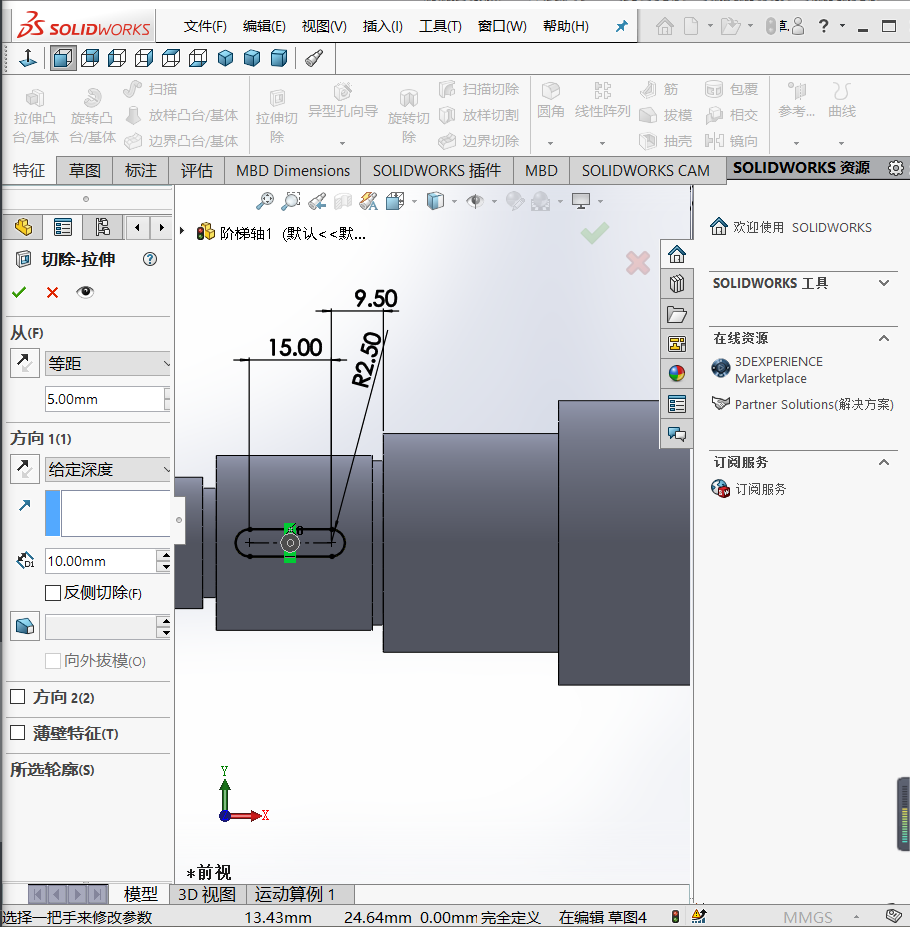

選中左側前視基準面，上方欄草圖繪制，左側會出現草圖4，右鍵草圖4，正視于，然后在上方找到鍵槽圖形，在需要位置添加鍵槽，再通過智能尺寸調整，狀態欄顯示完全定義后，可以點擊左側綠色對勾，進入特征欄，拉伸切除
調整“從”那一欄為等距，5mm，給定深度調整為完全貫穿，調整方位看看挖切的方向，如果反了調整一下，完成后點擊綠色對勾，
下面第二個鍵槽，上視基準面，草圖繪制，草圖5，正視于，下面操作相同，

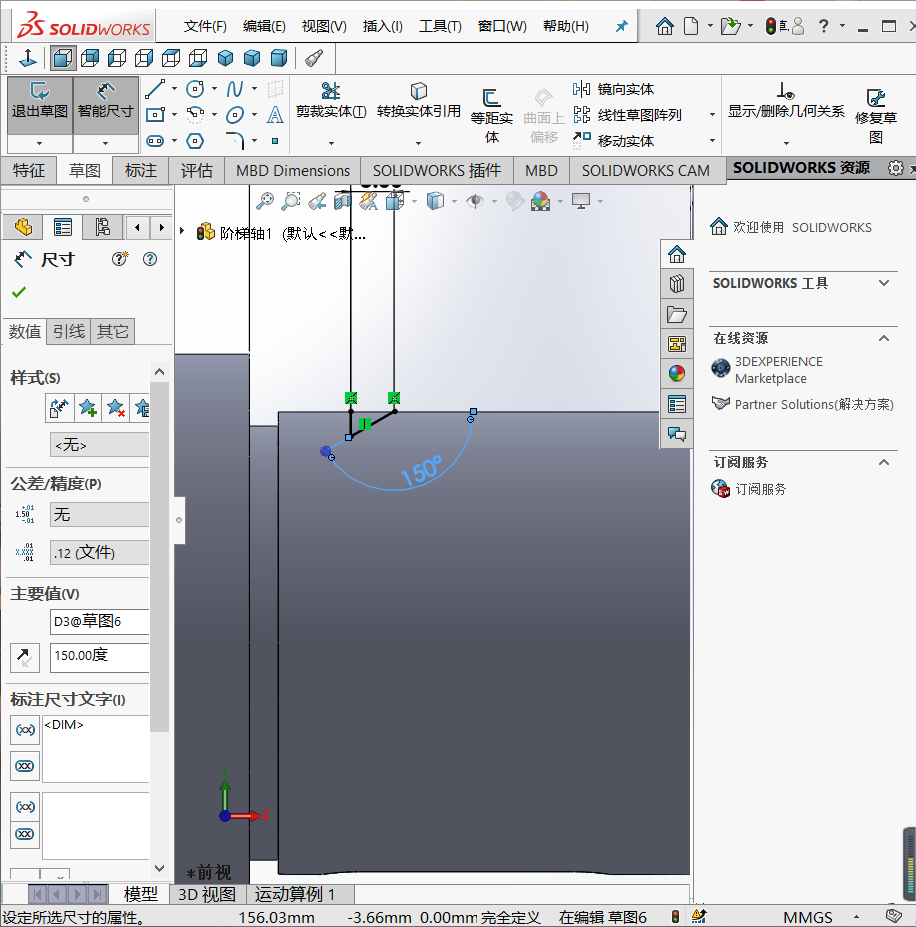

下面添加錐孔，前視基準面，草圖繪制，草圖6，正視于：

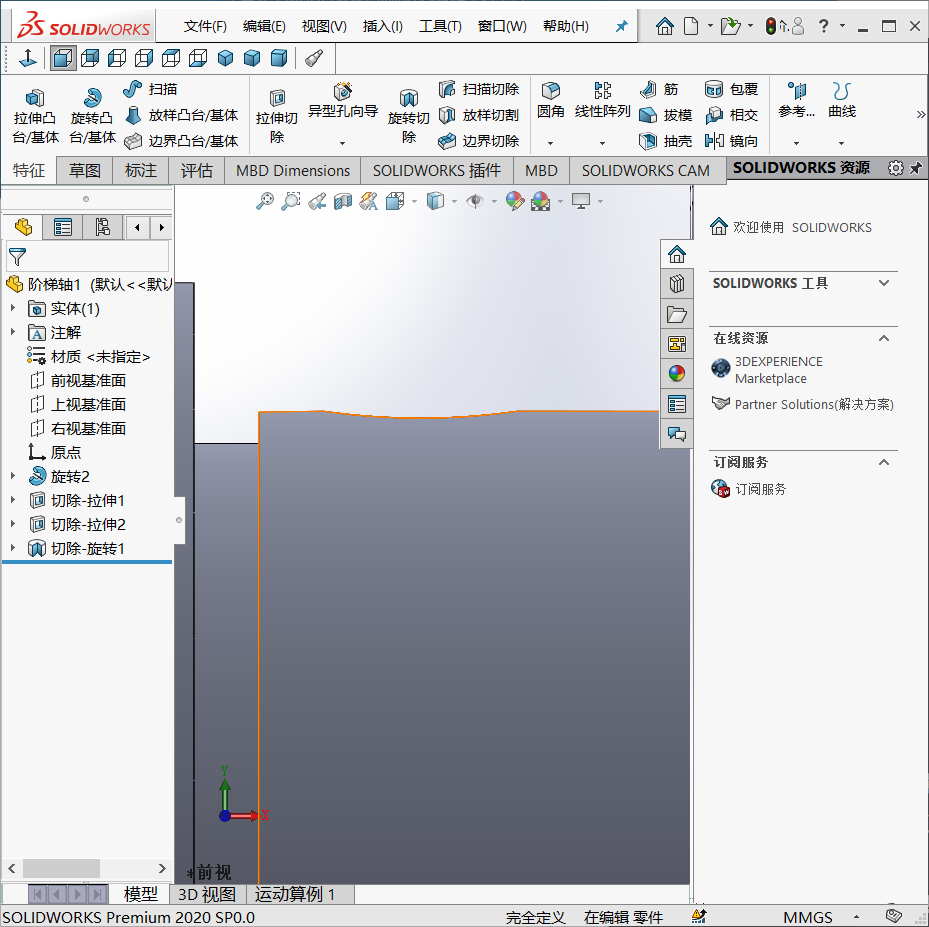

注意！記得把三角形三個邊均連上，不然會報開環的錯誤，接著，退出草圖進入特征，旋轉切除，以左側直角邊為回轉軸，360°，點擊確定：

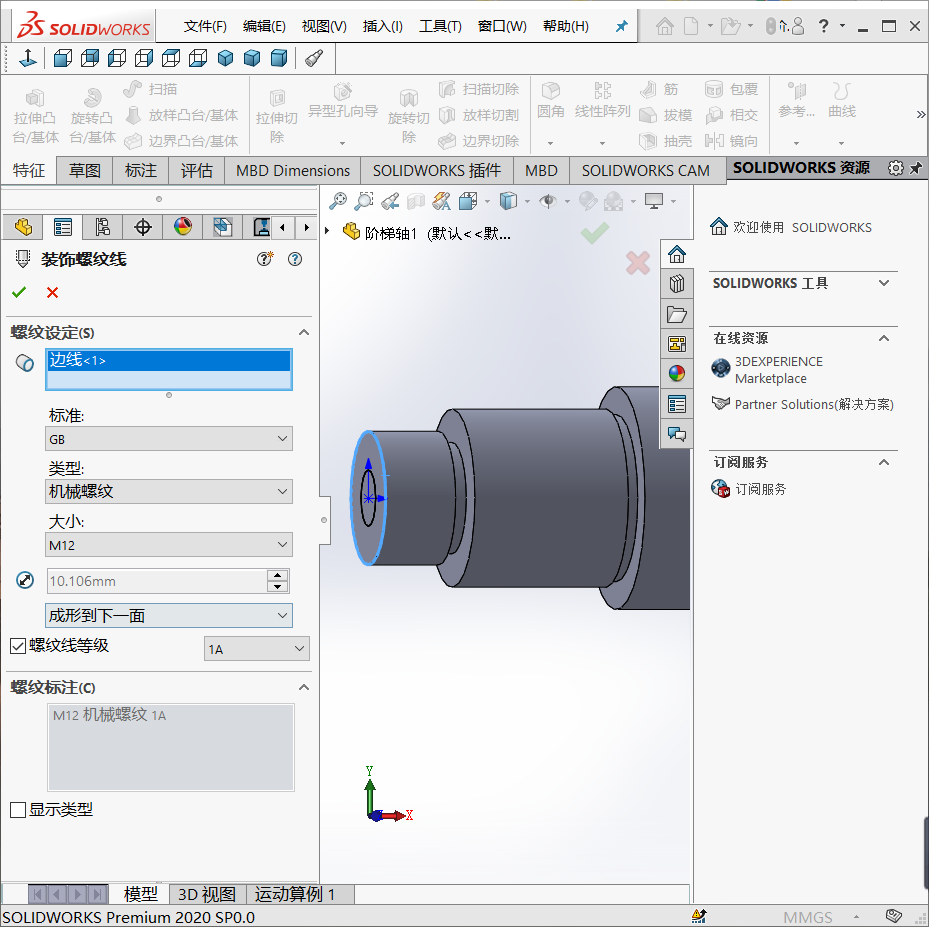

下面是細節特征，裝飾螺紋線：最上面 - 插入 - 注解 - 螺紋裝飾線 - 點擊需要放置的一側：
solidworks螺紋線不顯示解決方法-百度經驗 (baidu.com)
接下來是倒角：特征 - 圓角下拉選項 - 倒角，設定寬度（1mm）- 選中需要設定倒角的邊線，確定，

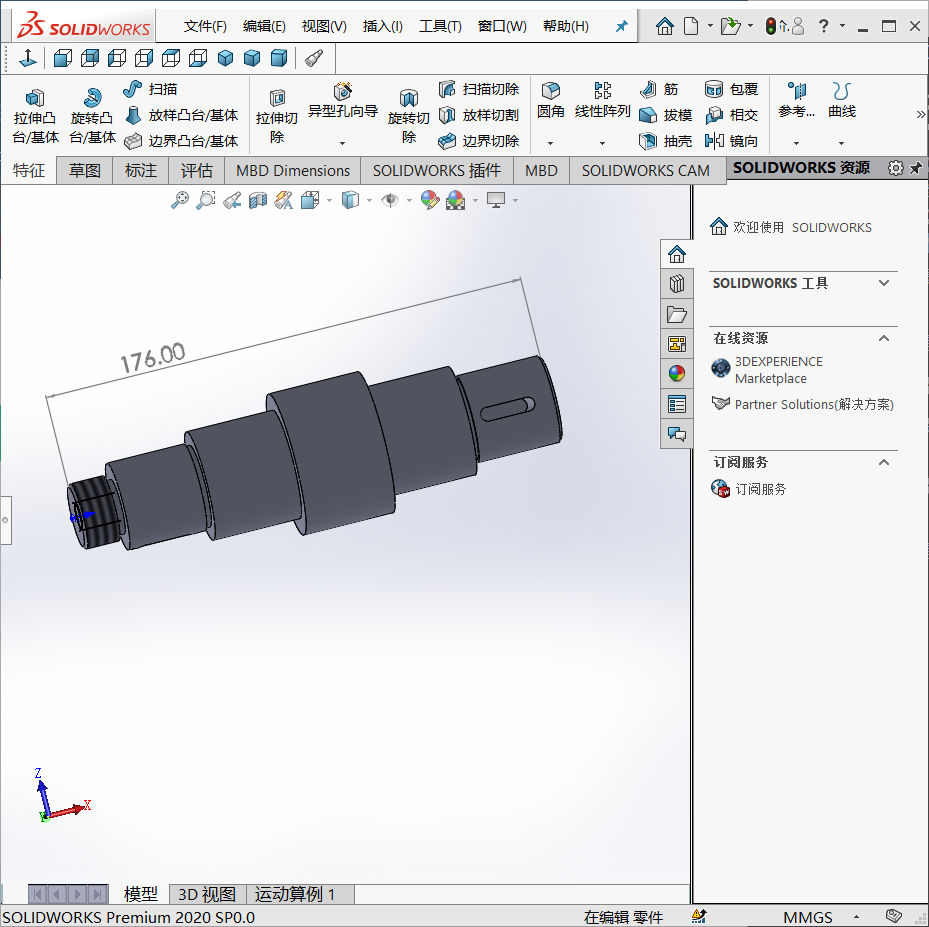

至此建模完成：
01-4 簡單總結
-
每個草圖建模時，需要讓草圖正視于我們；
-
拉伸切除、旋轉切除時，需要注意切除方向；
-
正確使用拉伸、旋轉切除 / 凸臺，
0401補：突然感覺這個圖也畫錯了，因為當時就跟教程里的不太一致，后來02部分建模的時候，發現畫輪廓圖半徑當直徑來做，直接寬了一倍，這個圖就先不改了，
02 軸套類建模
02-1 介紹
軸套是套在轉軸上的筒狀機械零件，一般用于減少軸孔磨損以及起到滑動軸承的作用，轉動時軸和軸套相對滑動，
軸套的特征主要包括：
基體特征、內部結構、定位孔、銑平面、螺紋孔、圓角倒角
02-2 軸套類建模步驟
-
旋轉凸臺建立外部輪廓
-
拉伸與旋轉切除建立內部特征
-
建立細節特征
-
銑平面
-
定位孔
-
螺紋退刀槽
-
表面同孔
-
-
建立裝飾特征
-
圓角
-
倒角
-
裝飾螺紋線
-
02-3 軸套類建模程序

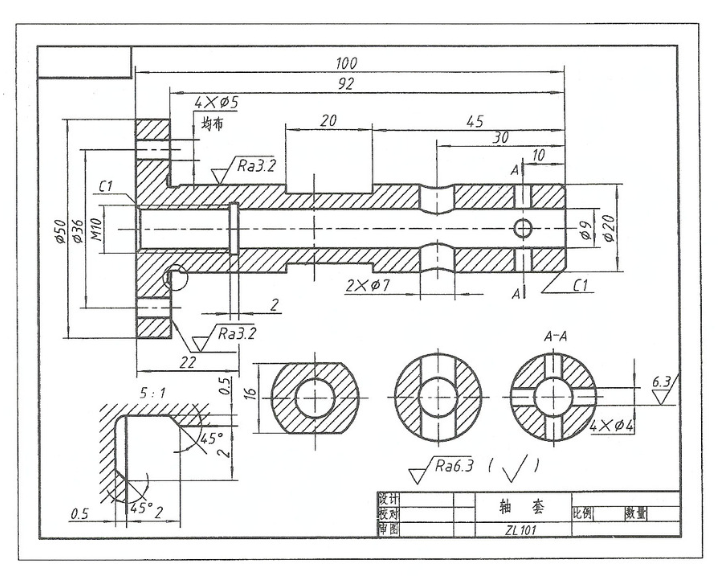

0 圖紙

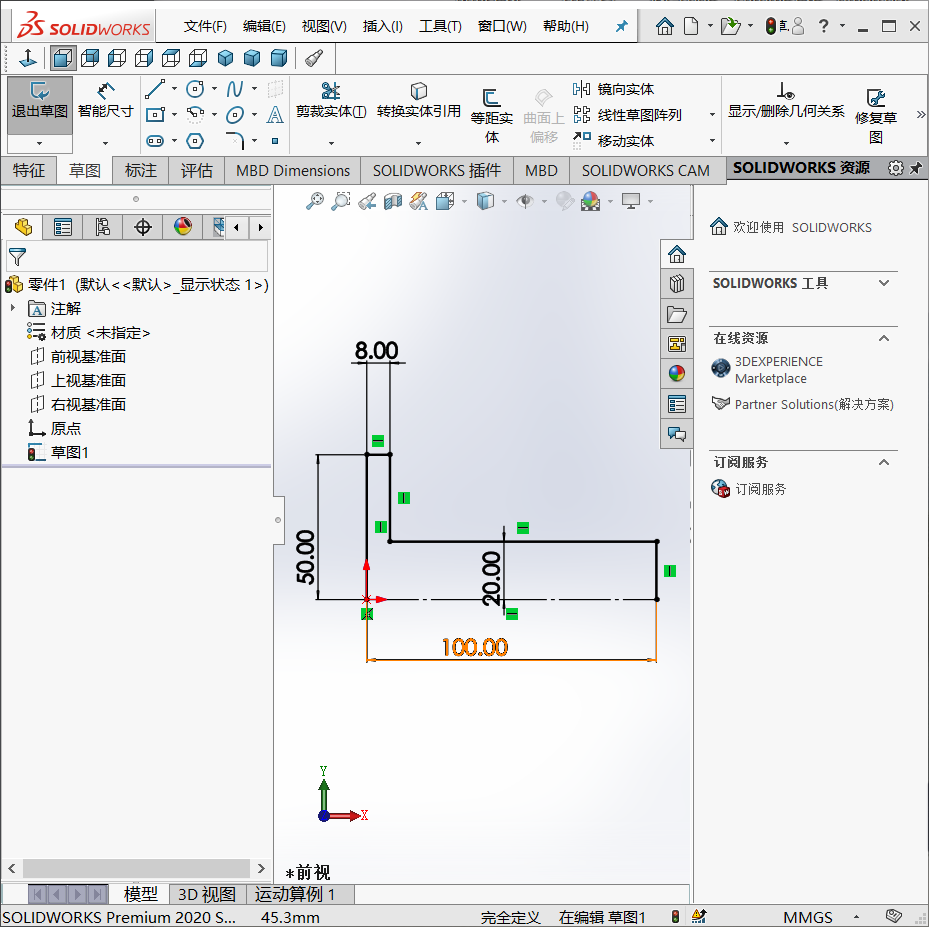

1 外部輪廓的草圖

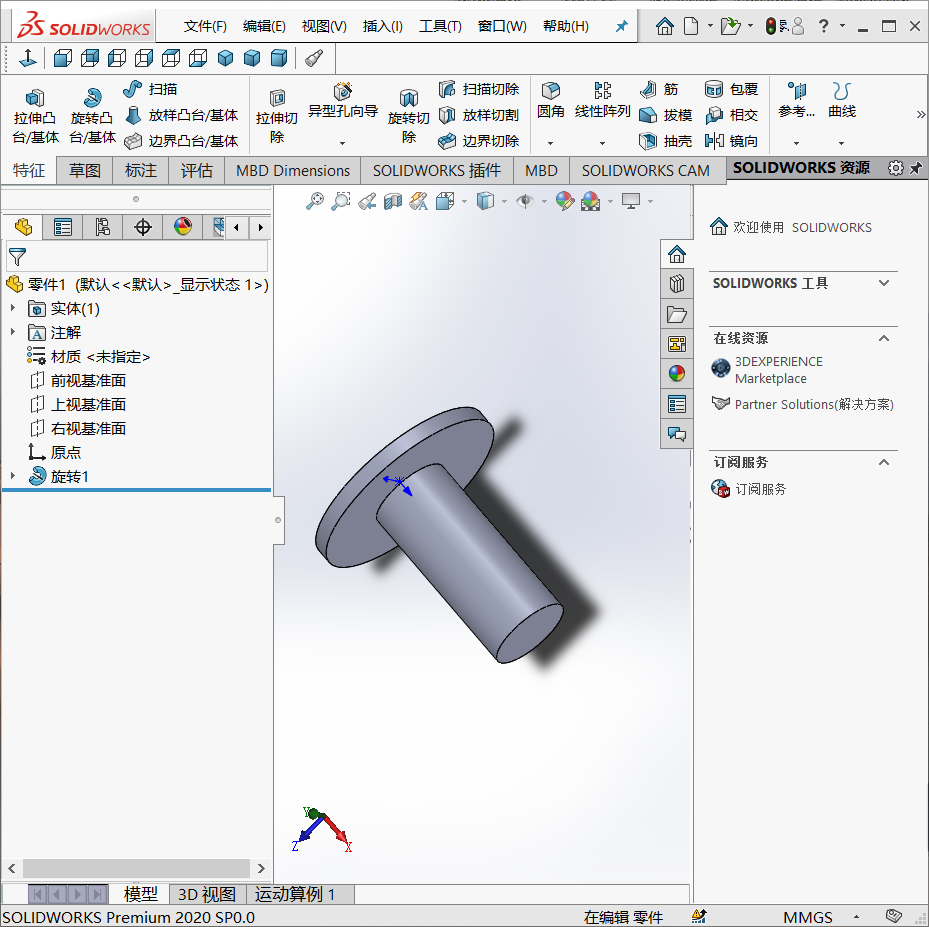

2 旋轉凸臺
確定

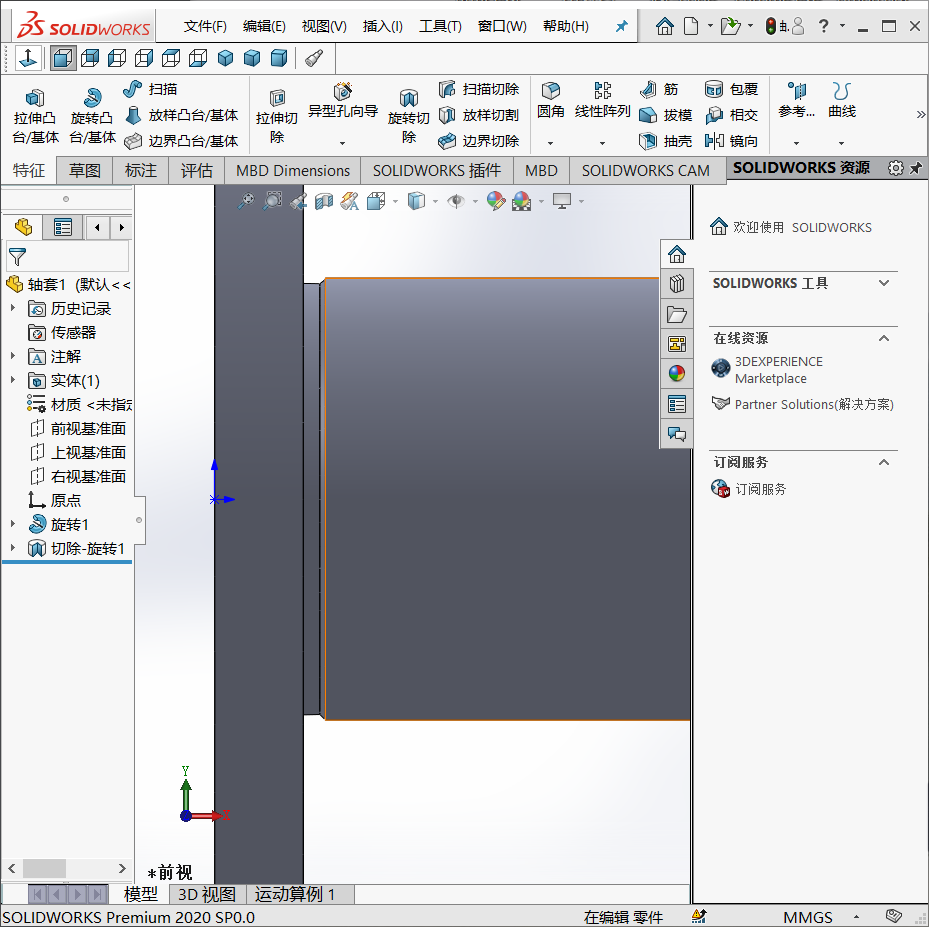

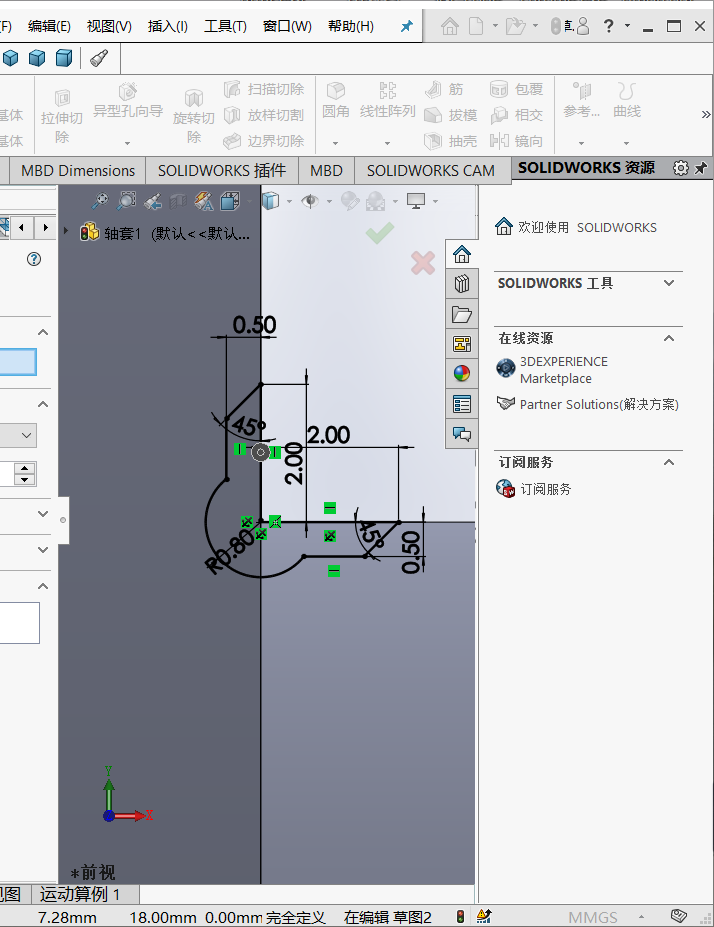

3 砂輪越城槽
這點太難畫了，原因是太小了，得放的很大才能畫的精確，不然線就沒畫在幾何體上，最后還是完全定義了，但還是有點糙，
然后旋轉切除，產生錯誤，說是有交線，所以重畫了，
運筆不要那么緊張，可以一氣呵成的，

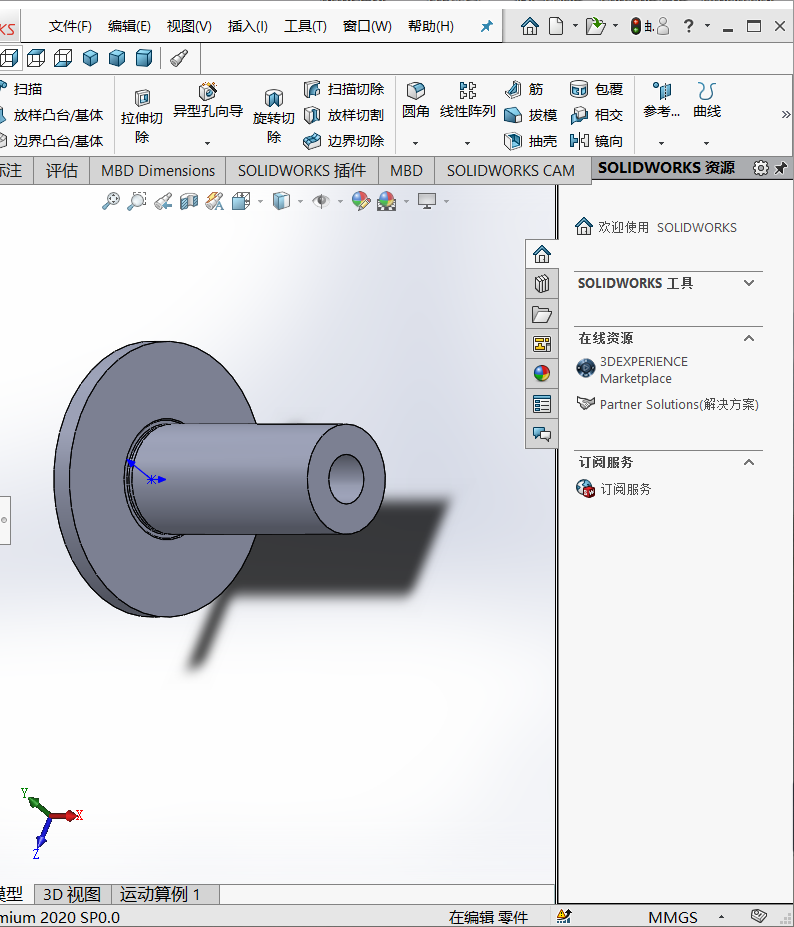

4 軸套內孔
軸套內孔：也比較簡單，就是直線畫上去然后調節尺寸，

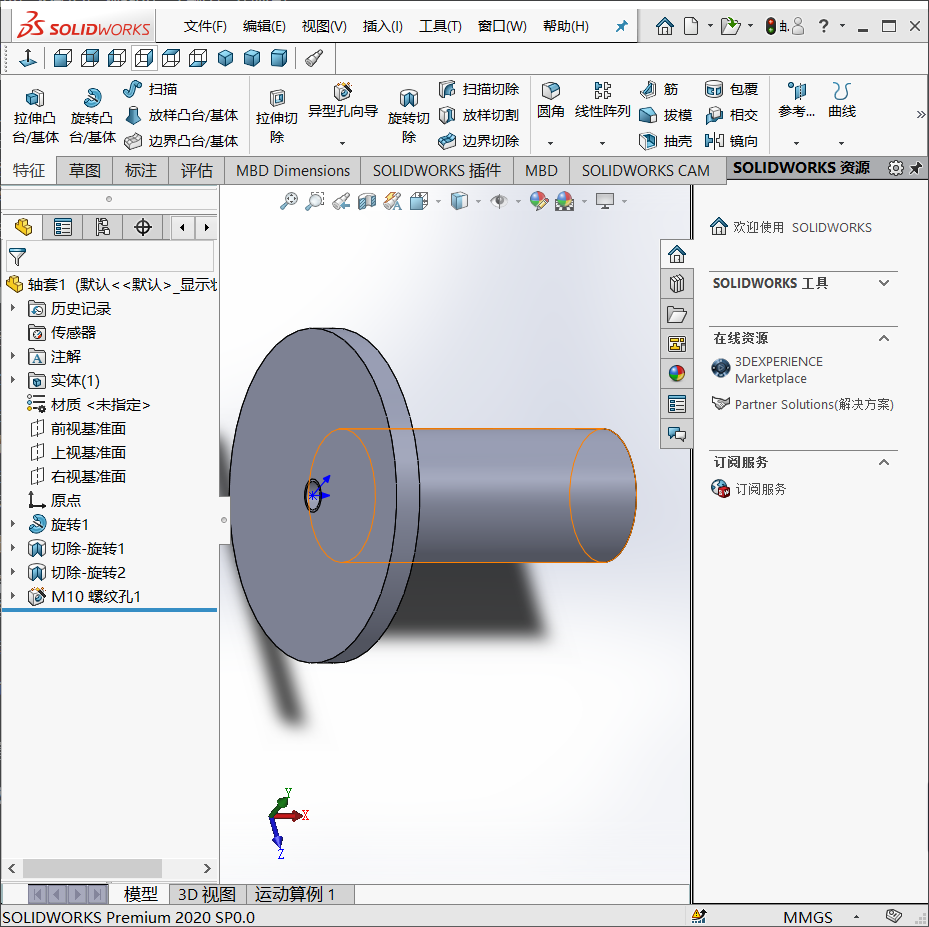

5 螺紋孔

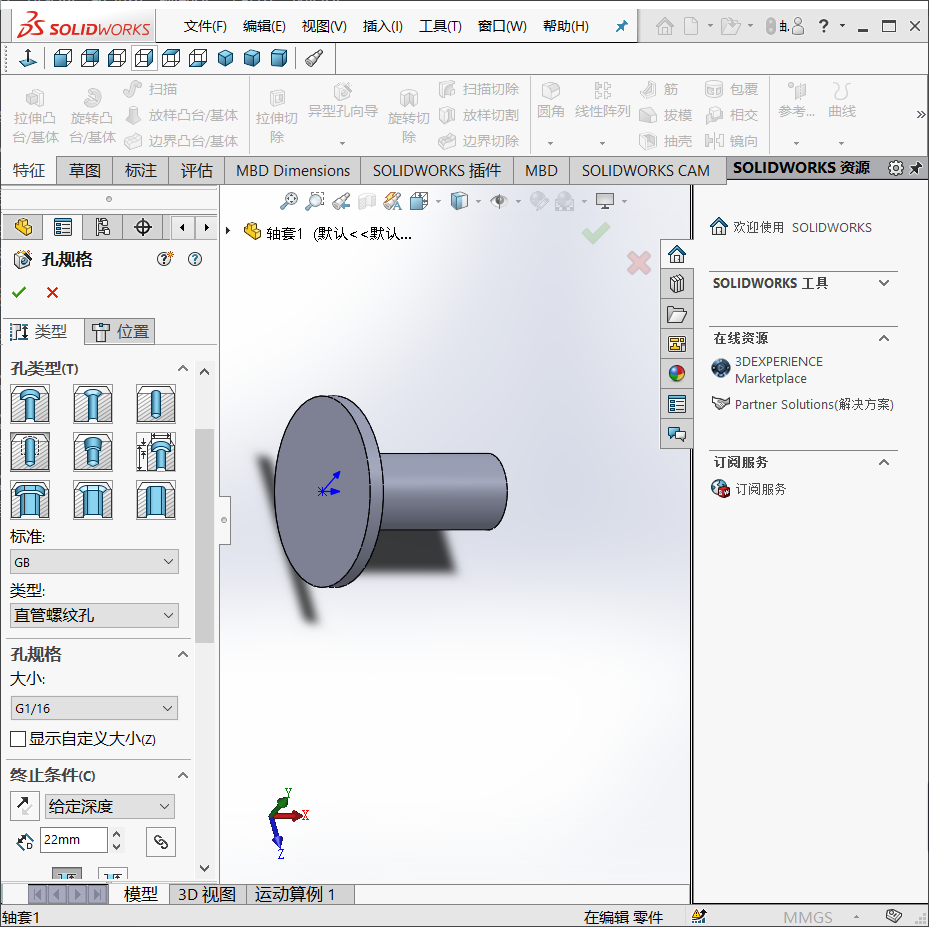

螺紋孔一般不使用旋轉切除命令，而使用異形導向孔命令，
設定如下：
此處我們用到的是直螺紋孔，GB，底部螺紋孔，M10，給定深度，22mm，螺紋線默認，點擊位置選項進行操作

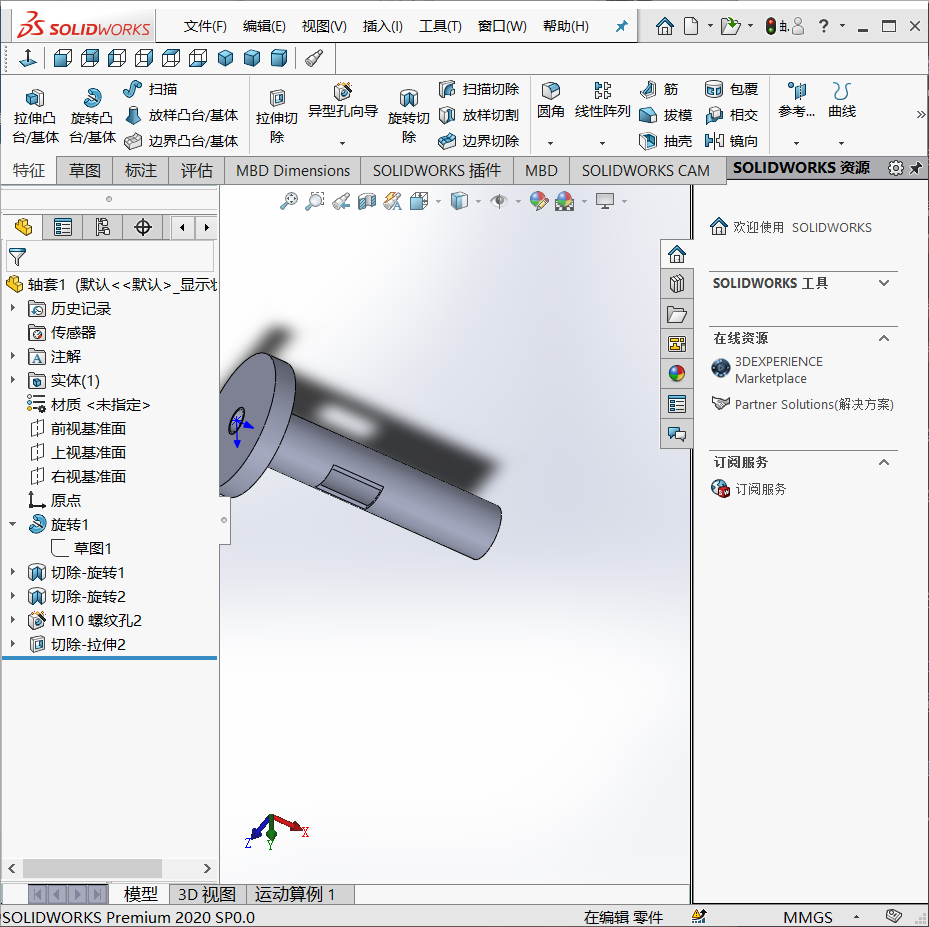

用畫圓和舉行的方式產生切割面，然后用等距和給定深度實作切割，
到這里我發現了一個問題，就是按照操作，螺紋孔出現在了立體內部，查看圖紙發現是第一步輪廓建模有問題，所有的側向直徑都畫成了半徑，即大了一圈，我緊急調整，在立體上直接編輯草圖，進行了修改，結果正確：

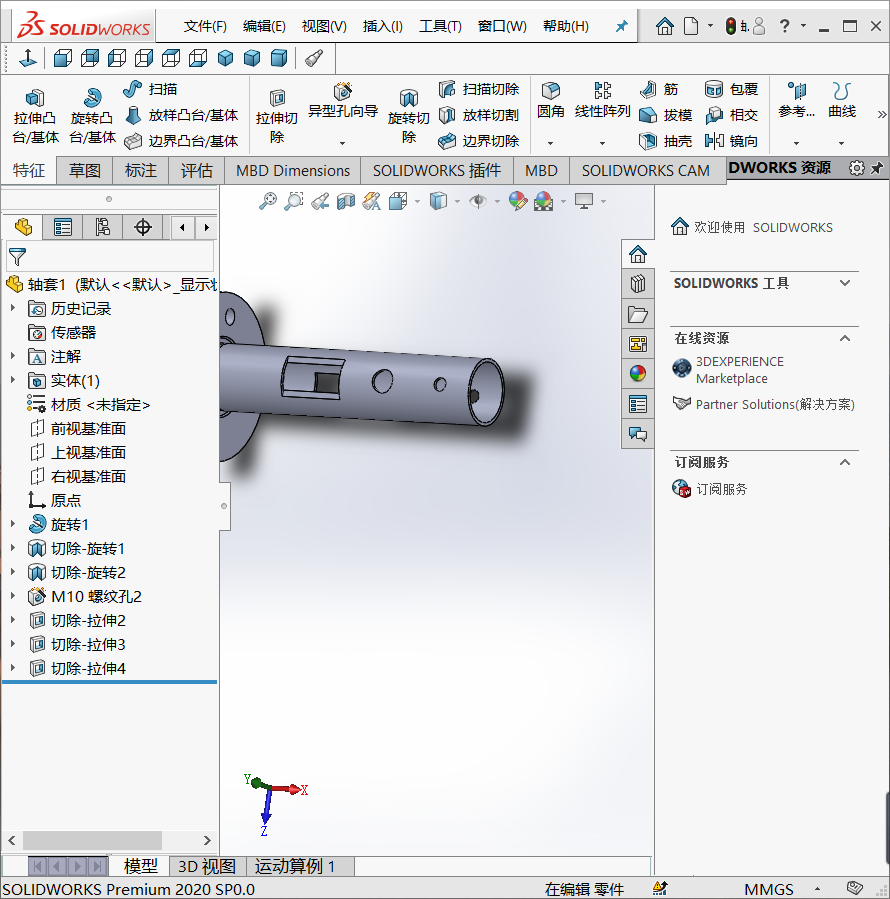

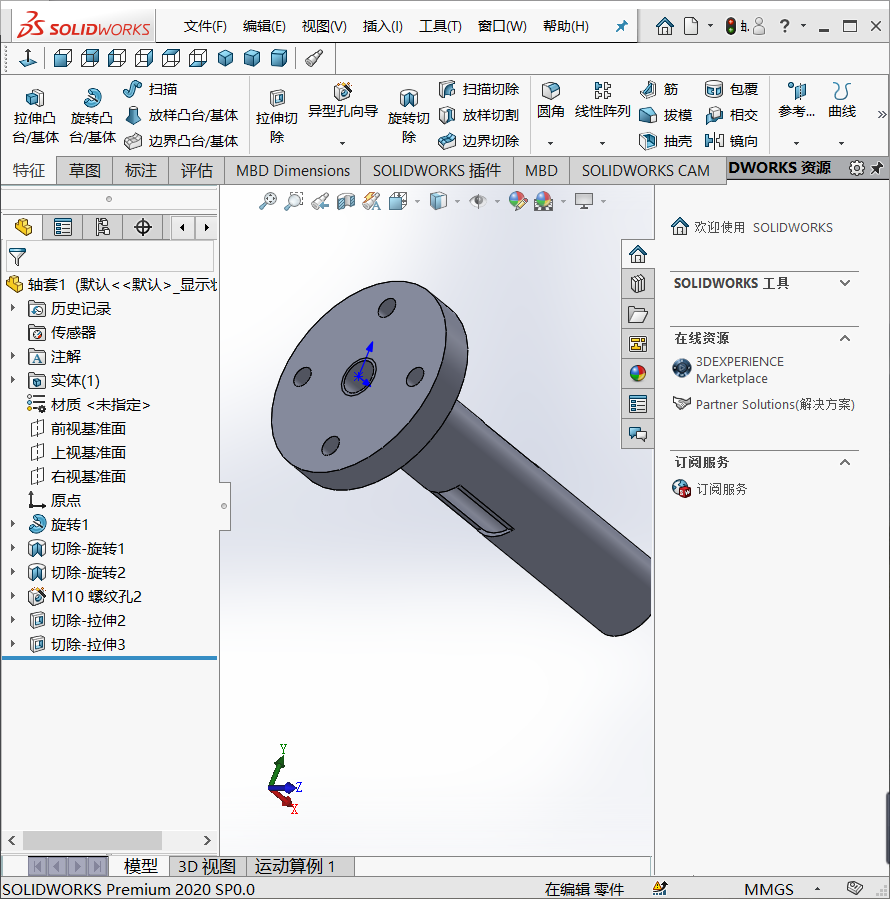

6 孔陣列
先畫一個定位?，然后在注意一下與下方的對應位置，再在對應位置畫小圓，有一個小技巧是：作出一個小圓的直徑后，可以按住CTRL鍵，單擊四個小圓，添加幾何關系使它們相等，

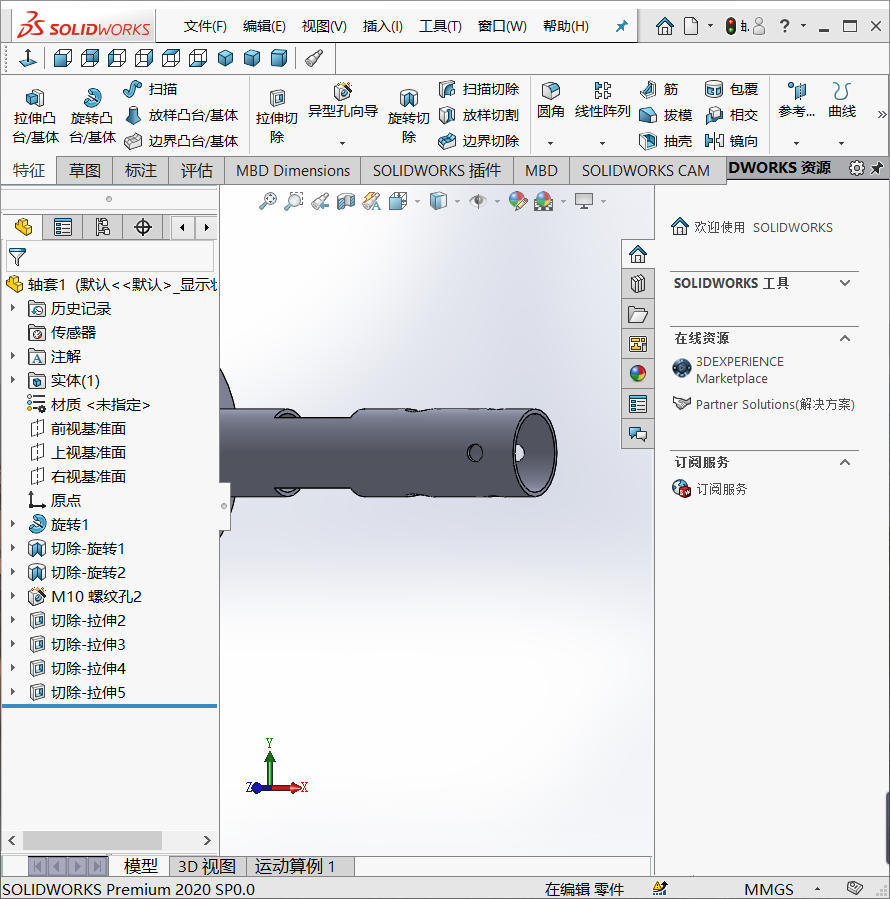

側邊孔第一對：
側面孔第二對：

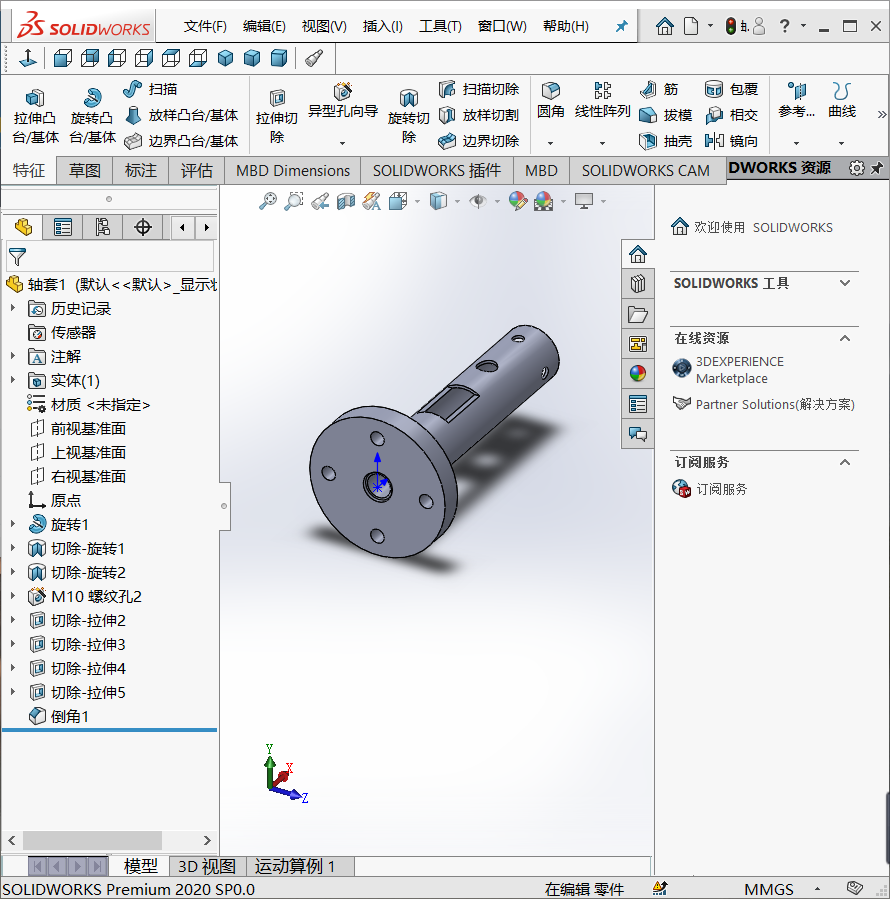

7 圓角倒角
02-4 簡單總結
-
旋轉凸臺、拉伸切除；
-
學了砂輪越城槽的畫法；
-
建立圖紙時要注意各個部分的對應關系，比如底部的四個孔；
03 簡單總結 | Review
這篇博文里，我記錄了我建模軸套類零件的程序，大致的印象有三個方面：
-
軸套類零件的功用和型別；
-
軸套類零件的建模主要操作；
-
一些細節技巧
