【實驗目的】
掌握各廠商靜態鏈路聚合的基本配置方法
【實驗要求】
通過在交換機上配置靜態聚合，然后通過斷開聚合組中的某條鏈路并觀察網路連接是否中斷，
【實驗設備】
華三交換機一臺、華為交換機一臺、網線四根、pc兩臺、console線一根

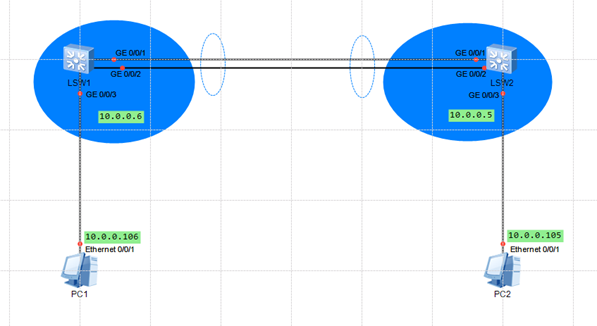

【實驗拓撲】
【實驗程序】
1、為設備配置IP地址資訊
|
PC |
Ip地址 |
|
PC1 |
10.0.0.106 |
|
PC2 |
10.0.0.105 |
|
SW1 |
10.0.0.6 |
|
SW2 |
10.0.0.5 |
2、配置鏈路聚合
SW1華為交換機配置
華為的鏈路聚合技術也稱為eth-trunk邏輯介面技術
[SW1]interface eth-trunk 1 /創建并自動進入eth-trunk 1介面中
[SW1-eth-trunk1]bpdu enable /防止環路
[SW1-eth-trunk1]mode lacp-static /使用靜態LACP模式
[SW1-eth-trunk1]int GigabitEthernet 0/0/1 /進入埠
[SW1-GigabitEthernet0/0/1]eth-trunk 1 /將埠到eth-trunk介面中
[SW1-GigabitEthernet0/0/1]int GigabitEthernet 0/0/2 /進入埠
[SW1-GigabitEthernet0/0/2]eth-trunk 1 /將埠到eth-trunk介面中
SW2華三交換機配置
[SW2]interface Bridge-Aggregation 1 /創建鏈路聚合組1
[SW2] int GigabitEthernet 0/0/1 /進入埠
[SW2-GigabitEthernet0/0/1]port link-aggregation group 1 /將埠加入到聚合組中
[SW2-GigabitEthernet0/0/1] int GigabitEthernet 0/0/2 /進入埠
[SW2- GigabitEthernet0/0/2]port link-aggregation group 1 /將埠加入到聚合組中
