安裝新華三防火墻 NS-SecPath F5080到機柜

新華三防火墻 NS-SecPath F5080 ，屬于H3C SecPath F50X0系列防火墻，

1．開始核對資訊：

打開新華三首頁——產品與解決方案——網路安全——H3C SecPath F50X0系列防火墻——H3C SecPath F50X0系列下一代防火墻，

點擊（產品特點、產品規格、組網應用、選配資訊、相關手冊、相關軟體）選配資訊，

結果發現“（4）風扇模塊選購一覽表”和“（5）電源模塊選購一覽表”里寫的型號和實際型號根本不一樣（汗，也沒有紙質說明書，痛苦），

最后終于找到了“H3C SecPath F5030[60][80][30-D][60-D][80-D][30-6GW]防火墻快速安裝指南-6W106”，這里寫的型號才是對的，(H3C 風扇模塊 FAN-20F-2-A)( H3C 650W交流電源模塊 PSR650B-12A1-A)

存盤介質

內置存盤介質+2*480G SSD硬碟（沒裝）

環境溫度

作業：0～45℃

非作業：-40～70℃

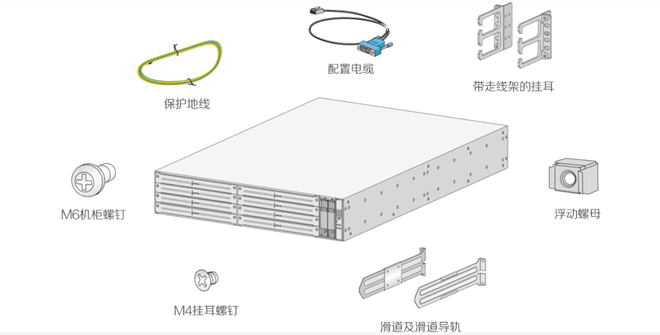

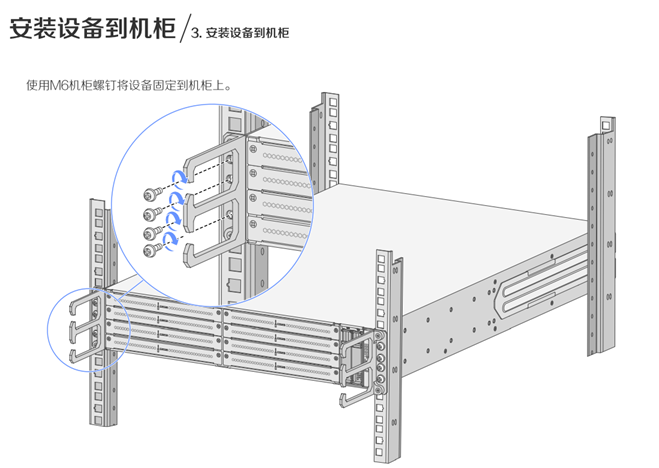

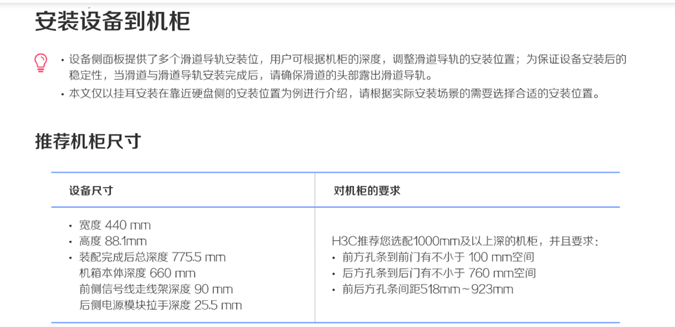

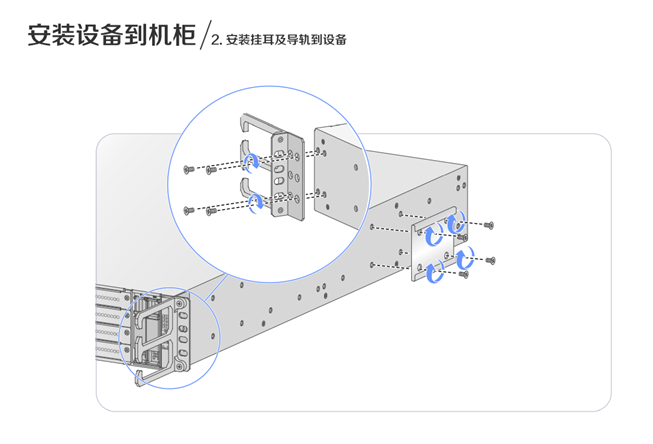

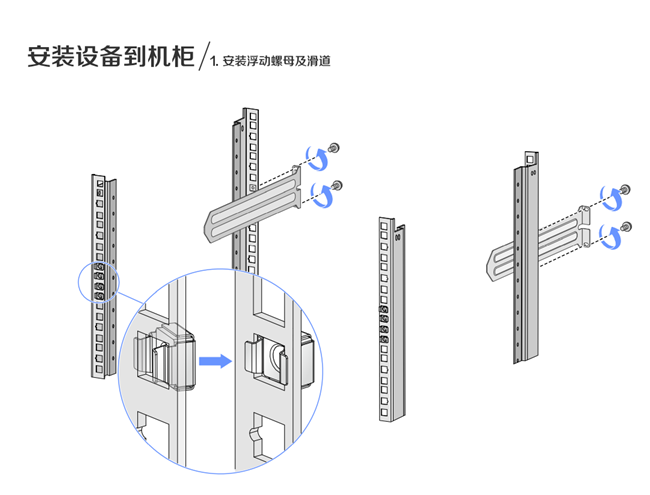

因為機柜那里光線不太好，所以是先安裝模塊——安裝掛耳及導軌到設備——安裝浮動螺母及滑道——安裝設備到機柜，再最后擰螺絲，

工具：主要用到十字螺絲刀拆假面板（電動的真好用，省時省力）

2.模塊

2.1介面模塊

2.1.1介面模塊選購一覽表

介面模塊	描述	備注
NSQM1GT8A	8埠千兆電	F5030/60/80及-D雙主控產品選配
NSQM1GP8A	8埠千兆光	F5030/60/80及-D雙主控產品選配
NSQM1TG8A	8埠萬兆光	F5030/60/80及-D雙主控產品選配
NSQM1QG2A	2埠40G光	F5030/60/80及-D雙主控產品選配

2.1.2介面模塊標識

2.1.2.1前面板右下角標有絲印：

舉例：NSQM1 GT 8A，用來標識該介面模塊，左下角標有中文說明，

2.1.2.2介面模塊型號說明

介面模塊這個型號的名字可能有一定的規律，但是具體的規律情況沒有太大的必要去糾結（同理新華三其他板卡風扇模塊電源模塊等），主要看中間”NSQM1”后面的“GT”這個地方，GT-千兆電口，GP-千兆光口，TG-萬兆光，QG-40G光：

2.1.2.2.1下面這些字母一般代表介面型別：

P-光口、T-電口、S-SFP+、X-XFP、C-CFP；

2.1.2.2.2介面速率：

G-1G(千兆)、TG-10G(萬兆)、QG-40G、CG-100G）

2.1.2.3介面模塊標識總結一下

（1）GT-千兆電口，GP-千兆光口

（2）TG-10G(萬兆)、QG-40G、CG-100G

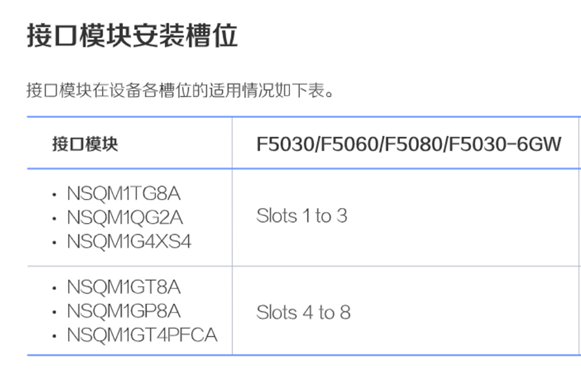

2.1.3 介面模塊安裝槽位

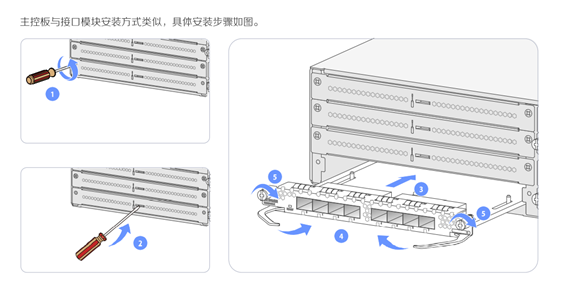

注意，介面模塊在安裝槽位上不能任意安裝，因為各個型號的介面模塊長度不一樣，裝錯會卡住(不要相信大力出奇跡，會把介面模塊弄壞的，)高級的裝slots 1-3，

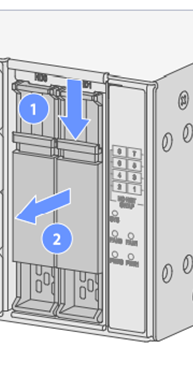

槽位指示圖，最右邊（藍色的右邊，藍色那邊是硬碟）

2.2風扇模塊

2.2.1風扇模塊選購一覽表

看 FAN 知道它是風扇模塊

風扇模塊	描述	備注
FAN-20F-2-A吹風風扇兩塊	風扇模塊(電源側進風)	F5030/60/80及-D雙主控產品選配

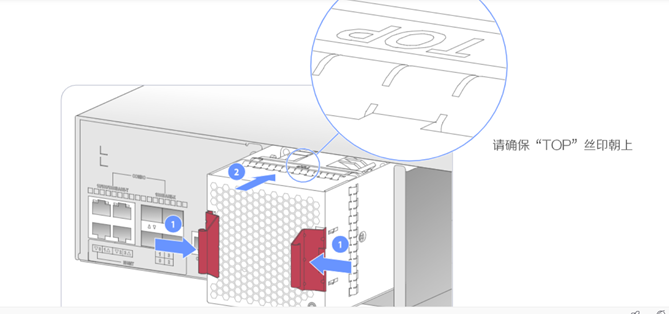

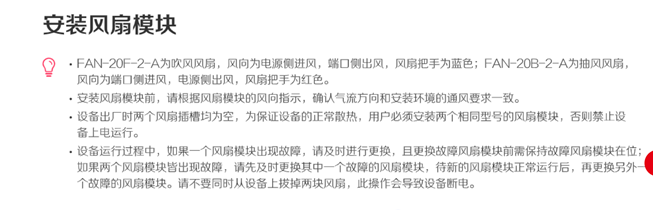

2.2.2 FAN-20F-2-A吹風風扇模塊安裝

說起來不用的時候存放最好也絲印朝上，

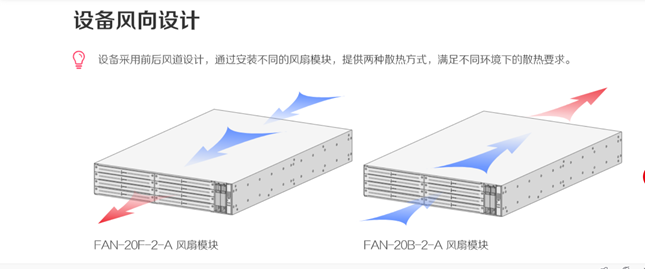

2.2.3 FAN-20F-2-A吹風風扇模塊風向設計

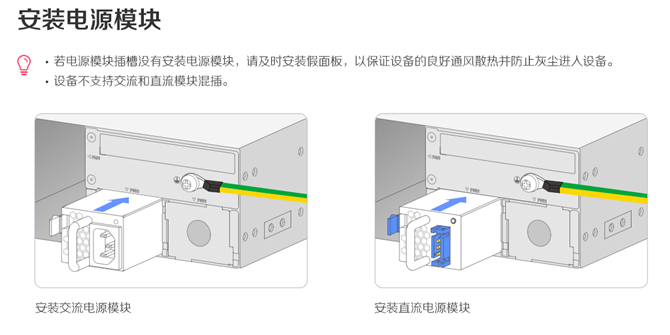

2.3電源模塊

2.3.1電源模塊選購一覽表

電源模塊	描述	備注
LSVM1AC650（AC表示設備為交流供電，DC表示設備為直流供電）	650W交流電源模塊	F5030/60/80及-D雙主控產品選配

電源模塊

描述

備注

LSVM1AC650（AC表示設備為交流供電，DC表示設備為直流

供電）

650W交流電源模塊

F5030/60/80及-D雙主控產品選配

然而這個實物型號是H3C 650W交流電源模塊 PSR650B-12A1-A

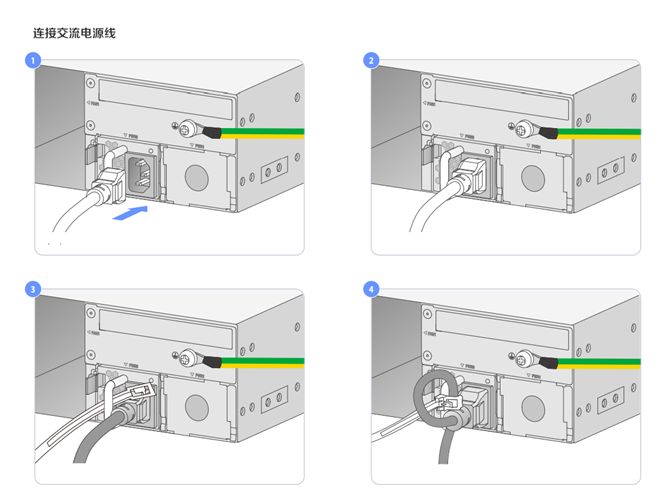

用了兩塊雙電源冗余

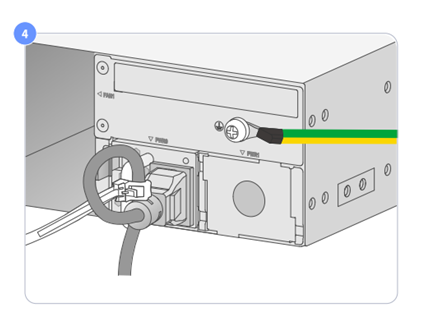

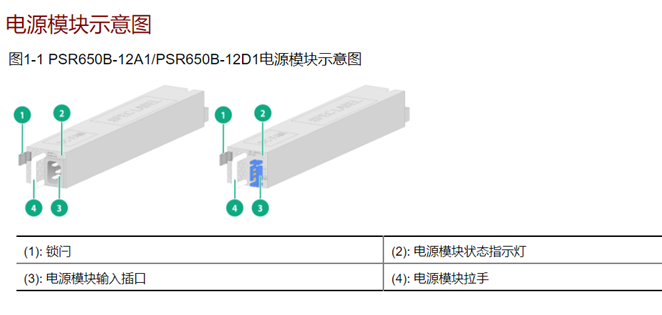

2.3.2 PSR650B-12A1-A 電源模塊示意

2.3.3電源模塊狀態指示燈

PSR650B-12A1/PSR650B-12D1電源模塊面板上都有一個電源模塊指示燈，用于指示電源的輸入、輸出狀態，指示燈在不同情況下的狀態及所表示的含義，如表1-3所示，

表1-3 指示燈狀態及含義

指示燈狀態	含義
綠色常亮	電源模塊作業正常，處于主用狀態
綠色閃爍	電源模塊作業正常，處于備用狀態
紅色常亮	電源模塊出現故障或進入保護狀態
紅色/綠色交替閃爍	電源模塊告警（電源模塊出現了如下情況，但還沒有進入保護狀態：輸出過壓、輸出欠壓、輸出過流、輸出功率過載、過溫等）
紅色閃爍	當前電源模塊沒有電流輸入（設備安裝有兩塊電源模塊，如果其中一塊電源有電流輸入、另一塊電源無電流輸入，此時無電流輸入的電源模塊的指示燈會紅色閃爍）
滅	電源模塊沒有電流輸入
