一、SRS概念
SRS（Sounding Reference Signal）探測參考信號，
用于估計上行信道頻域資訊，做頻率選擇性調度，用于估計上行信道，做下行波束賦形，
二、PMI方式與SRS方式

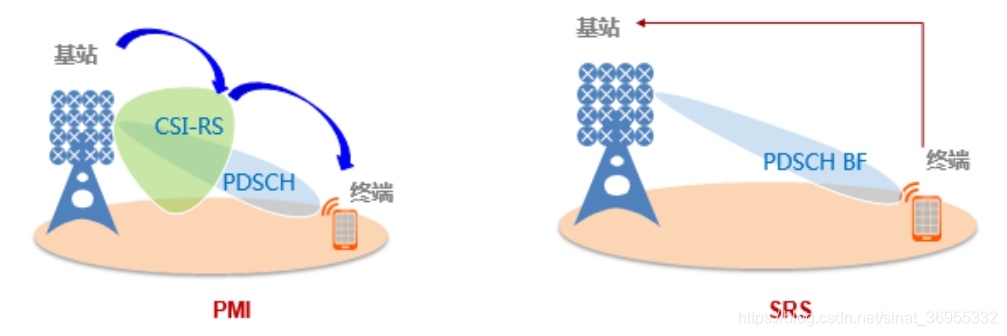

PMI與SRS都是用于基站探測終端位置和信道質量的方式，PMI（Precoding Matrix Indicator）預編碼矩陣指示，
是基站通過一種預先設定的機制，依靠終端測量后輔以各種量化演算法，來估計信道資訊和資源要求，并上報給基站；而SRS則是利用信道互易性讓終端直接將信道資訊上報給基站，顯然SRS方式更加精確，同時，在SRS模式下，能夠參與發送參考信號的天線數越多，信道估計就越準，能獲得的下載速率就越高，
三、SRS Resource配置

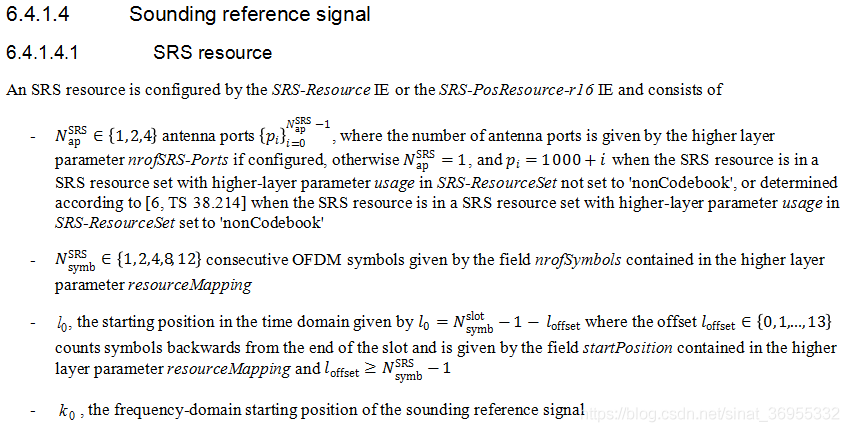

根據3GPP TS 38.211 V16.20(2020-06) Physical channels and modulation(Release 16) 6.4.1.4節，
-天線埠數：NR SRS可以配置{1,2,4}個天線埠；
-OFDM符號數：NR SRS可以配置{1,2,4,8,12}個OFDM符號；
-時域位置：NR SRS可以位于一個slot中的最后6個符號中的連續{1,2,4}個連續符號；
-頻域位置：NR SRS的頻域位置與BWP有關；
四、SRS天線輪發

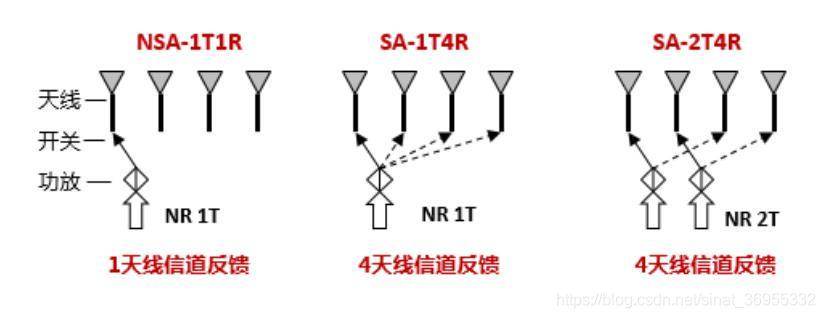

在5G手機中引入天線輪發功能，在SRS模式下，參與探測資訊的天線越多，獲取的信道資訊越準確，下載速率越高，用圖中天線輪發做例子說明，
1T1R，只固定在一個天線上向基站反饋SRS資訊，即不支持SRS輪發，
1T4R，終端在4個天線上輪流發射SRS信號，一次選擇1個天線發射；NSA終端常采用這種模式，
2T4R，終端在4個天線上輪流發射SRS信號，一次選擇2個天線發射；SA終端常采用這種模式，
此處的R指round輪流，不是Receive接收的意思
現有5G手機支持SRS單埠發射，1T2R兩天線輪發為必選模式，1T4R四天線輪發為推薦模式，四天線輪發能夠使速率更接近理論值，

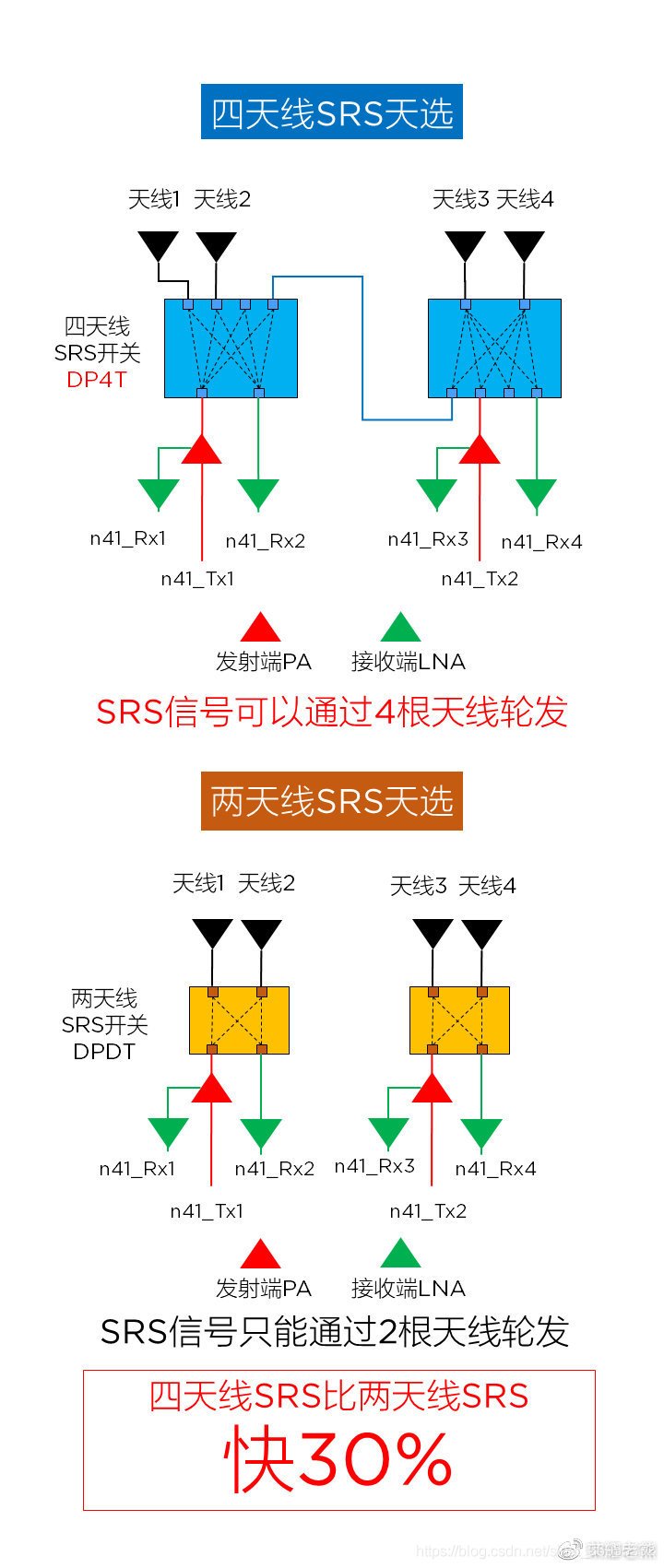

四天線SRS天選相比兩天線SRS天選，DPDT天線開關改為DP4T天線開關，Tx1與Tx2通過DP4T天線開關連接，互相利用各自的兩根天線，完成四天線輪發，
Reference
[1]http://www.c114.com.cn/wireless/2935/a1096916.html
[2]https://club.huawei.com/thread-22811369-1-1.html
[3]3GPP TS 38.211 Technical Specification Group Radio Access Network;NR;Physical channels and modulation(Release 16)
