5G的幀結構和numerology有很大的關系，不同的numerology有著不同的幀結構，
Numerology – 子載波間隔

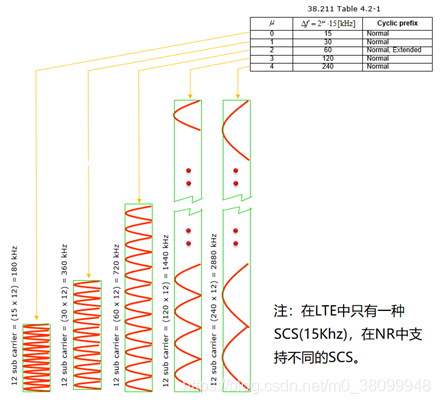

和LTE的numerology（SCS和符號長度）相比NR支持多種子載波間隔，LTE只有一種SCS（15Khz），如下圖所示，當u = 0時，此時和LTE一樣，子載波間隔為15Khz，
Numerology – 時隙長度

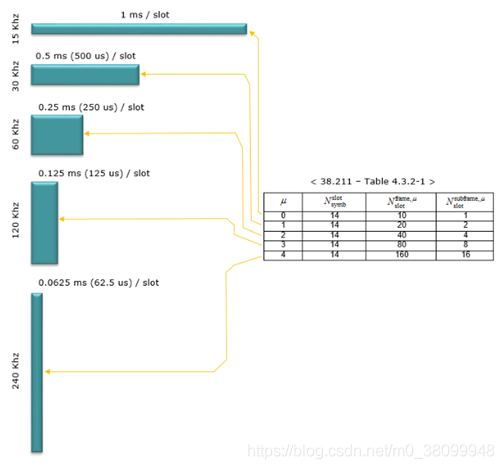

如下圖所示slot的長度取決于numerology，slot的長度隨著子載波間距的增大而變短，
Numerology – 物理信道

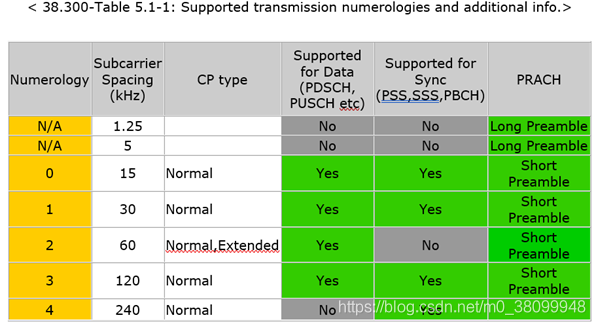

并不是所有的numerology都可以用于所有的物理信道和物理信號，下表中定義了numerology和支持的物理信道的對應關系，

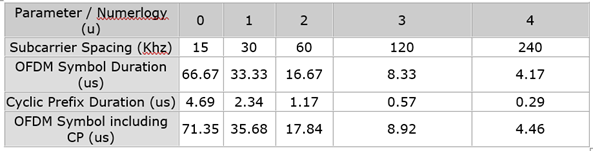

Numerology – OFDM 符號時長（symbol duration）
無線幀結構
如上所述，5G中支持多種numerology，但是不管是哪一個numerology一個無線幀的長度都是10ms，一個子幀的長度都是1ms，一個slot中symbol的個數與numerology沒有關系，只和slot的format有關，Slot format 0時，一個slot有14個symbol，slot format 1時，一個slot有7個symbol，下面詳細畫出每種numerology的無線幀結構，

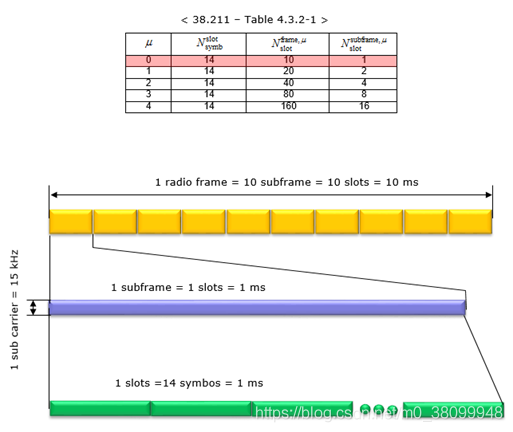

< Normal CP, Numerology = 0 >
這種配置下一個子幀只有一個slot，一個無線幀有10個slots，一個slot有14個符號，

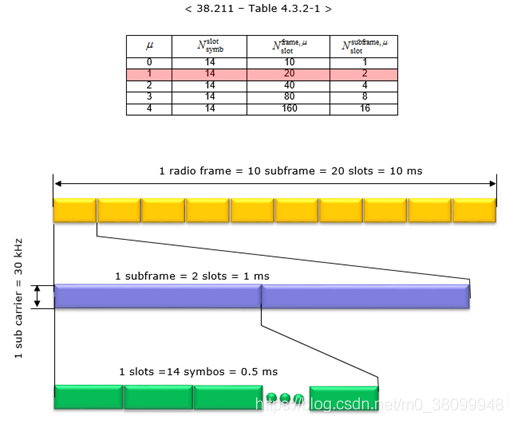

< Normal CP, Numerology = 1 >
這種配置下一個子幀有2個slots，一個無線幀有20個slots，一個slot有14個符號，

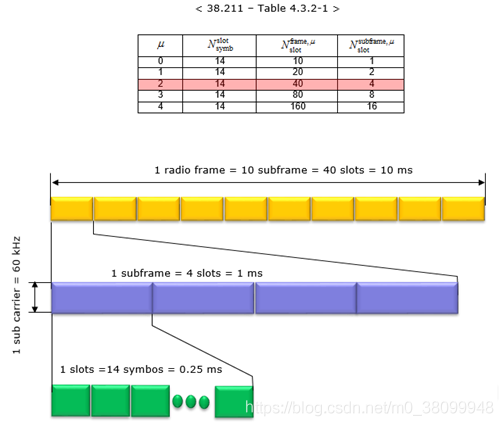

< Normal CP, Numerology = 2 >
這種配置下一個子幀有4個slots，一個無線幀有40個slots，一個slot有14個符號，

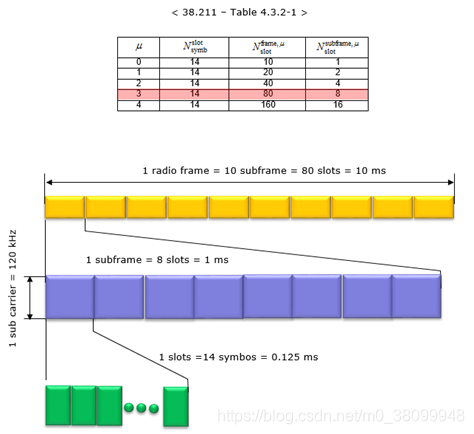

< Normal CP, Numerology = 3 >
這種配置下一個子幀有8個slots，一個無線幀有80個slots，一個slot有14個符號，

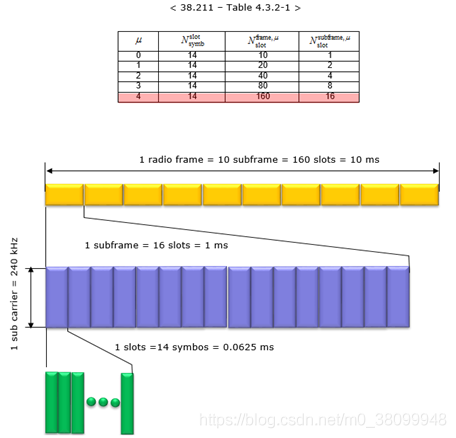

< Normal CP, Numerology = 4 >
這種配置下一個子幀有16個slots，一個無線幀有160個slots，一個slot有14個符號，

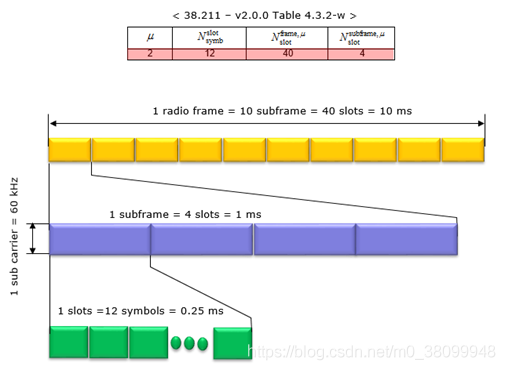

< Extended CP, Numerology = 2 >
這種配置下一個子幀有8個slots，一個無線幀有80個slots，一個slot有12個符號，
Slot格式
時隙格式指示了一個slot下的每一個符號應該如何使用，它定義了哪些符號用于上行哪些符號用于下行，在LTE
TDD模式下，如果一個子幀被配置成上行或者下行，那么該子幀下的所有符號都只能用于上行或者下行，但是在5G中，一個slot下的符號是可以被配置成不同的方向，

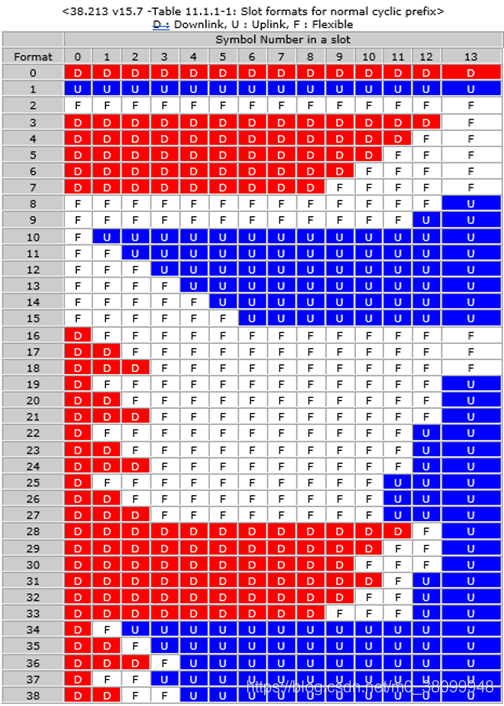

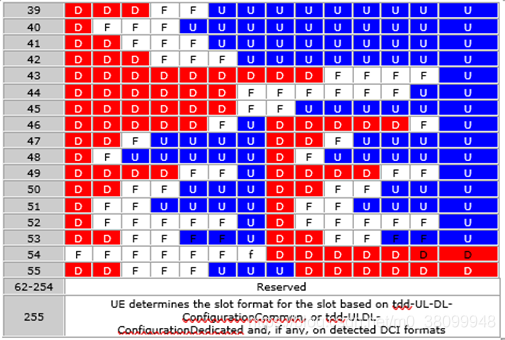

從理論上講，一個slot下的所有符號用于上行或者下行的組合有非常多，但是3GPP只規定了61個組合，如下表所示，

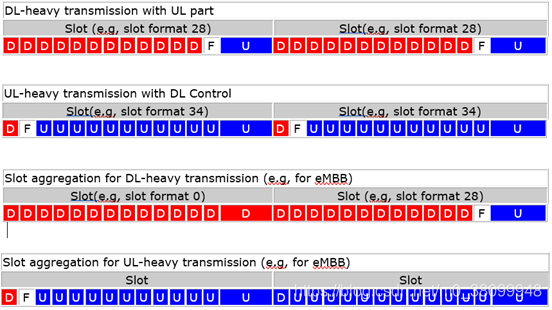

5G中為了更加靈活的調度資源，設定了這么多的slot格式，通過對slot的組合又可以實作不同需求的調度，如下面的例子，
