通信搜網程序梳理
搜網流程
大家好，第一次寫博文，主要是梳理最近所學知識，加深印象，同時也是所學知識做一個分享，希望大家共同學習，進步，有不足之處，歡迎大家指正！
###搜網篇###
梳理搜網流程之前，先說幾個常見的名詞，***PLMN IMSI IMEI
PLMN=MCC(移動國家碼 3位)+MNC（移動網路碼 2位）
IMSI：International Mobile Subscriber Identification Number，用于區別移動用戶，存盤在SIM卡中，一般是0~9數字組成，位元組長度不超過15位；
IMEI：International Mobile Equipment Identity，是手機的唯一識別號碼，手機在生產時會寫在手機中，由0~9數字組成，位元組長度不超過15位；
PLMN有很多個，相信大家剛開始學習通信理論的時候有很多疑惑，VPLMN,HPLMN,EHPLMN,EPLMN,
RPLMN(Register PLMN)：終端關機之前注冊或者脫機之前注冊過的PLMN，會保存在SIM上；
HPLMN(Home PLMN)：終端用戶歸屬的PLMN，比如：移動用戶,HPLMN就是46000,46002，對應SIM中的資訊就是IMSI，在測驗終端中，可以使用AT命令查詢:AT+CIMI,前5位為HPLMN；
EHPLMN(Equivalent Home PLMN)：一家運營商可能會有不止一個PLMN，移動有46000,46002等，46000與46002就是EHPLMN的關系，一般運營商會寫在SIM引數中；
EPLMN：在核心網MME中配置，與HPLMN對等，分歸屬地和漫游地兩種情況；
FPLMN：(Forbidden PLMN）：禁止訪問的PLMN，終端接入某個PLMN被拒絕或者嘗試注冊某小區超過最大限制次數以后，會將其加到禁止串列中，
##搜索合適的小區
PLMN介紹完成后，可以理解終端在開機后或插入SIM后，會選則一個合適的PLMN，之后，選擇搜索合適的小區，小區搜索的目的有2個：
1）下行同步
完成下行同步的程序其實就是檢測PSS,SSS,PBCH(MIB),
2）上行同步
隨機接入完成上行同步；

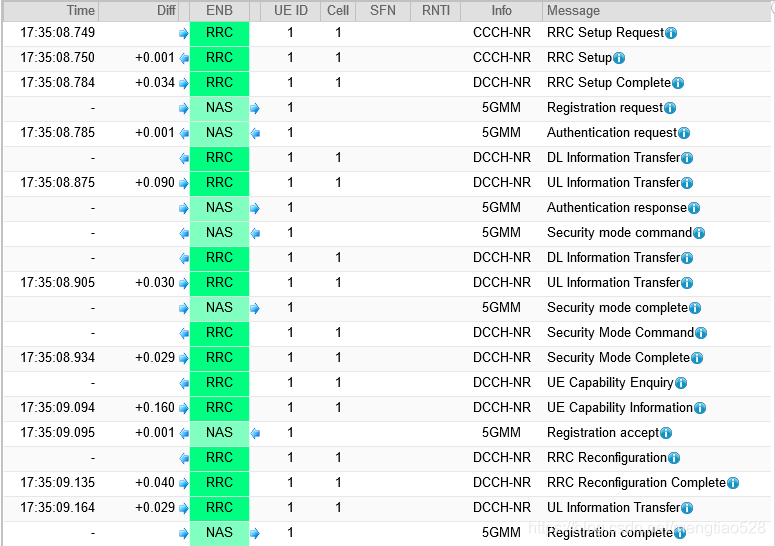

SA注冊流程如下：
NSA注冊流程
1）LTE注冊程序
在LTE注冊程序中，SIB2訊息中會有IE：Upper Layer Indication r15引數，用來反饋當前網路是否有5G小區；在UE Capability信令中，會有欄位顯示終端5G支持能力
2）終端測量NR，并上報測量結果給LTE
在第一步中，終端上報支持5G后，LTE側LTE下發B1測量，將需要終端測量的NR頻率資訊通過RRC重配訊息發給終端，終端收到后，獲取NR同步信號并測量5G信號質量，將測量結果上報LTE網路，
3）LTE側根據測量結果添加NR小區
需要注意的是：NR小區添加程序中，資訊通過RRC重配訊息給到終端，不再是LTE時，通過系統訊息獲取網路側訊息，所以RRC重配是最重要的步驟

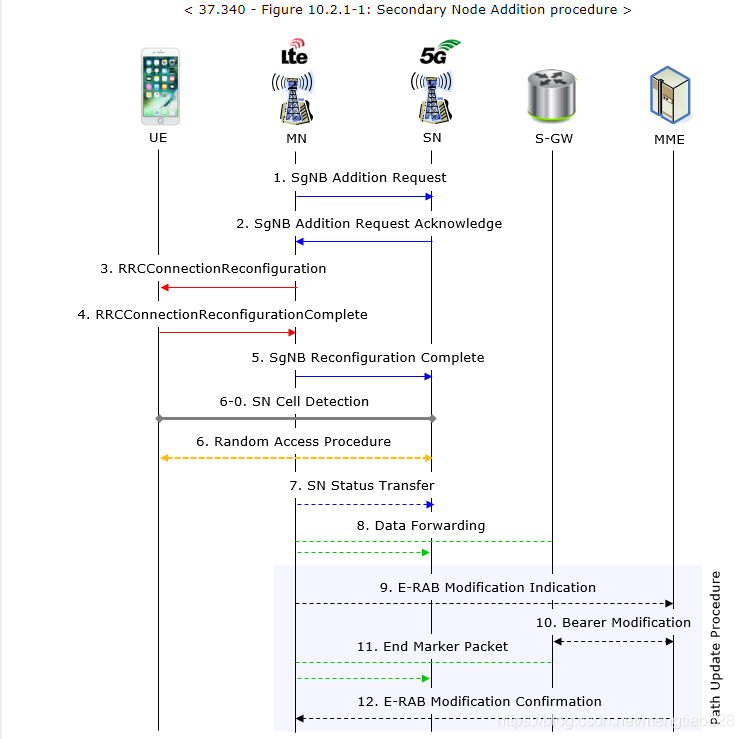

下圖是NR小區添加程序
##搜網程序常見問題梳理（協議儀表測驗）
1、隨機接入失敗
在協議儀表測驗中，常見的隨機接入失敗，主要搜索訊息關鍵字，msg，查看隨機接入程序是哪一步失敗，然后定位出是終端問題還是儀表側問題，
2、目標小區被加黑名單
在測驗中，可能會發現終端注冊滿足注冊條件的小區，最小接入門限滿足，但是儀表側不回應終端的注冊請求，直至把注冊小區加入FPLMN串列，可以根據實際測驗case的要求，修改最小接入門限等引數（SIB1中修改），被加黑名單后可以使用AT命令進行查詢和洗掉，AT+FPLMN?(查詢) ，
3、修改目標小區最小接入門限值
4、SIB訊息網路側未下發
儀表腳本測驗中，SIB未下發，導致手機只能Decode其中一個，導致注冊失敗，
5、持續更新中，，，，
