二叉樹存盤路徑節點
1.0中雖然實作了尋路的演算法，但是使用List<>來保存節點性能并不夠強
尋路演算法學習1.0在這里：https://www.cnblogs.com/AlphaIcarus/p/16185843.html
更好的方法是使用堆(或者叫樹)來代替串列存盤節點
注意：這里使用陣列來實作堆，而非使用鏈表實作堆

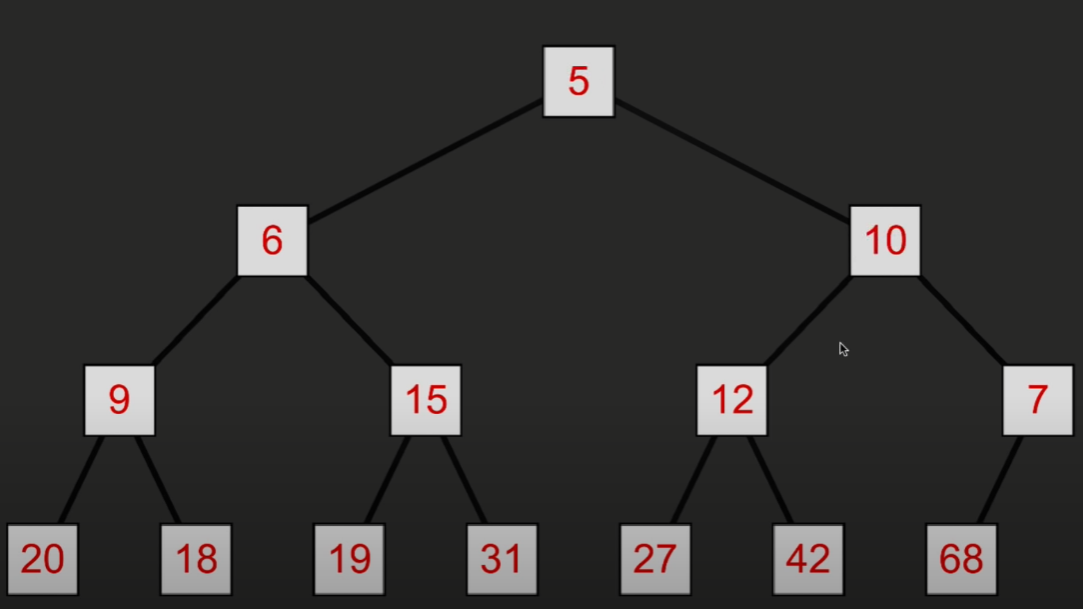

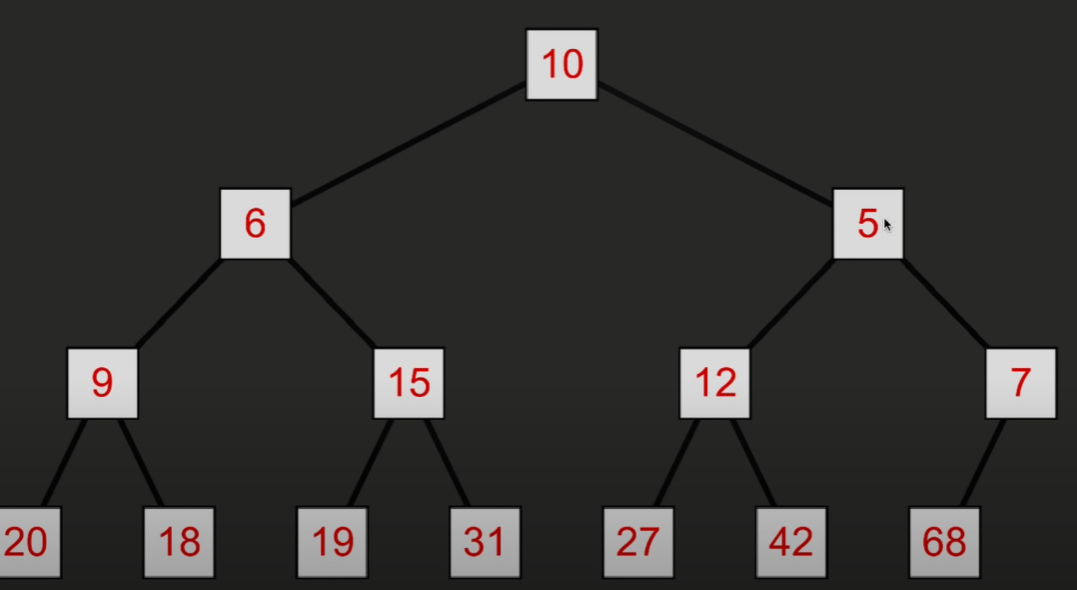

這里使用二叉樹的方式來存盤節點之間的關系

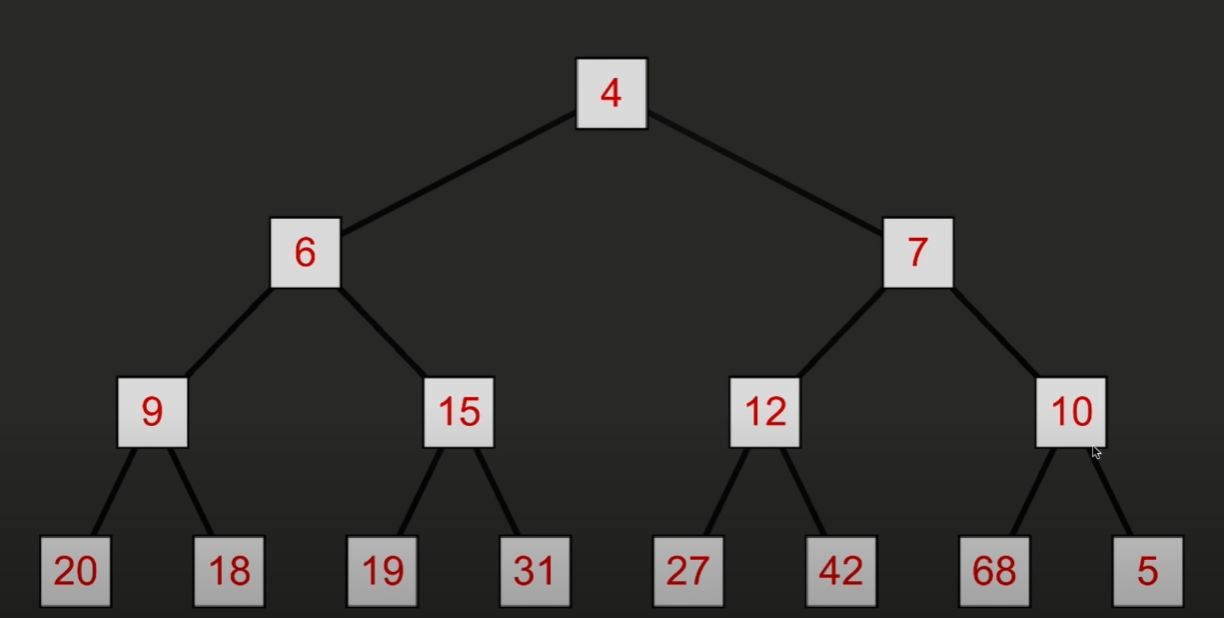

如果在樹的末尾添加了一個較小的值，

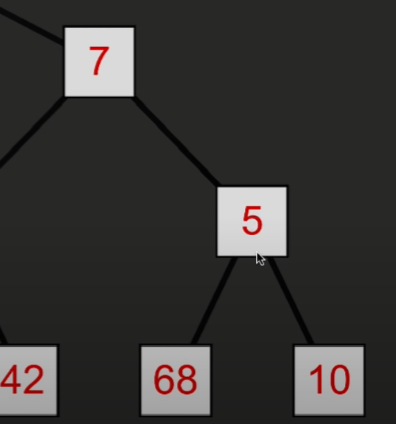

那么需要和父節點比較大小，如果更小，則交換位置

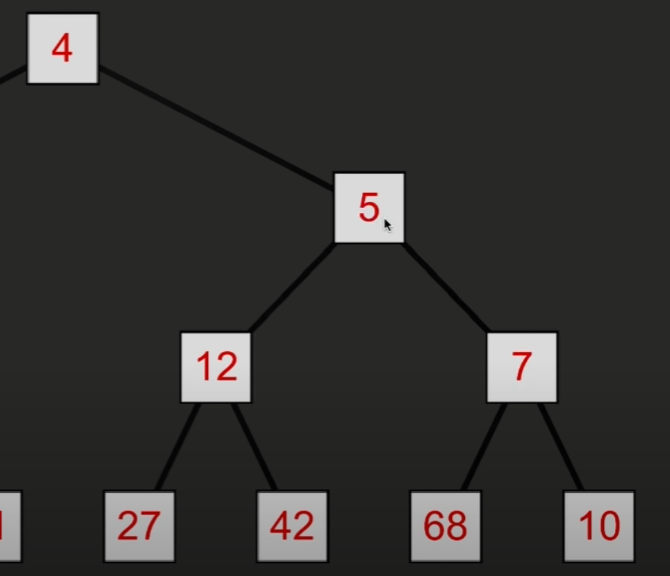

然后再與父節點比較大小，如果小于父節點，則再次交換位置
如果大于父節點，則停止交換

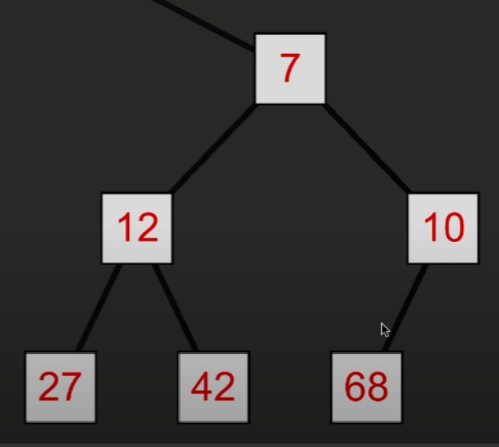

那如果較小的元素被移除了又怎么排序呢？（之前說過因為Clsot值比較后有時需要重新設定父節點）
首先把樹末尾的節點資料添加到樹頂
然后與兩個子節點比較大小，和更小的那一個交換位置
然后再與兩個子節點比較大小，直到兩個子節點都更大

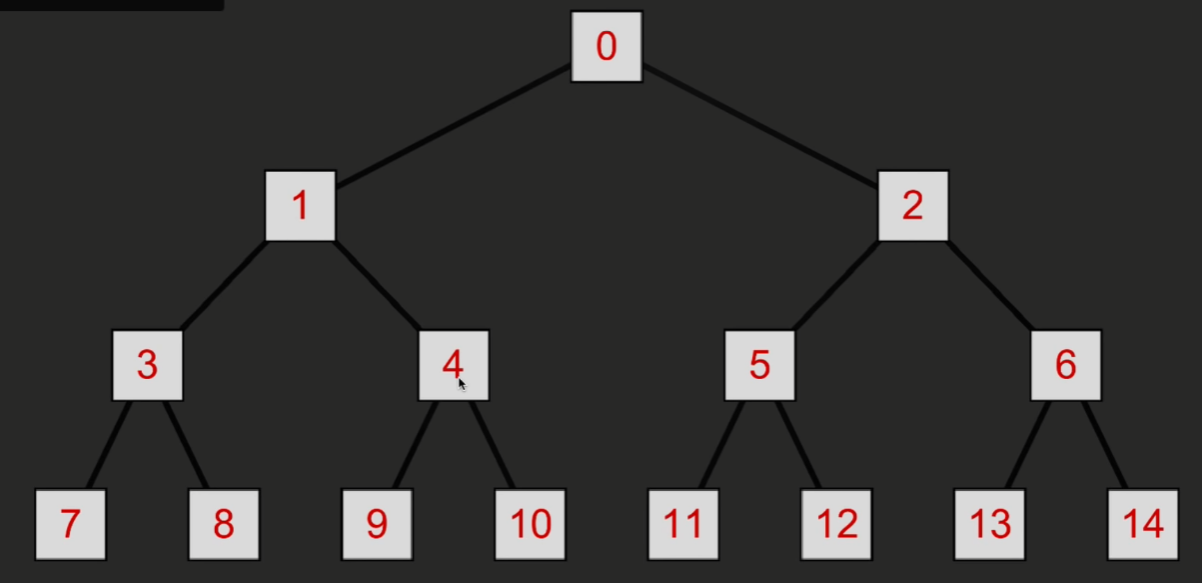

那么如何獲取相關的節點呢？這里的數字表示第幾個節點而不是存盤的具體資料
可以發現以下關系
如果獲取某個節點 n (第 n 個節點)
那么該節點的父節點為 ( n - 1) / 2
左子節點為 2n + 1
右子節點為 2n + 2
在Unity中應用
新建腳本Heap，這是一個資料型別，用來代替List型別，由陣列構成
public class Heap<T> where T : IHeapItem<T> //繼承了該介面之后，需要實作資料型別T比較大小的方法
{
T[] items; //泛型陣列，可以為任何型別的資料
int currentItemCount; //當前總共有多少元素
public int Count //屬性，訪問回傳元素個數
{
get { return currentItemCount; }
}
public Heap(int maxHeapSize) //構造器
{
items = new T[maxHeapSize];
}
public void Add(T item) //添加新元素的方法
{
item.HeapIndex = currentItemCount;
items[currentItemCount] = item; //末尾添加新元素
SortUp(item); //排序
currentItemCount++; //元素總數+1
}
public T RemoveFirt() //獲取堆頂部元素并移除
{
T firstItem = items[0]; //取得頂部元素
currentItemCount--; //元素總數-1
items[0] = items[currentItemCount]; //將最后一個元素移到頂部
items[0].HeapIndex = 0; //將該元素的索引設為0，即第一個元素
SortDown(items[0]); //下沉元素
return firstItem; //回傳取得的頂部元素
}
public void UpdateItem(T item)
{
SortUp(item);
}
public bool Contains(T item) //判斷是否包含元素
{
return Equals(items[item.HeapIndex], item);
}
void SortDown(T item) //下沉元素
{
while (true) //一直回圈，直到值小于左右子樹或到最后位置
{
int childIndexLeft = item.HeapIndex * 2 + 1; //左子樹的索引
int childIndexRight = item.HeapIndex * 2 + 2; //右子樹的索引
int swapIndex = 0;
if (childIndexLeft < currentItemCount) //
{
swapIndex = childIndexLeft;
if (childIndexRight < currentItemCount)
{
if (items[childIndexLeft].CompareTo(items[childIndexRight]) < 0)
{
swapIndex = childIndexRight;
}
}
if (item.CompareTo(items[swapIndex]) < 0)
{
Swap(item, items[swapIndex]);
}
else
{
return;
}
}
else
{
return;
}
}
}
private void SortUp(T item) //上浮元素
{
int parentIndex = (item.HeapIndex - 1) / 2; //父節點的位置
while (true) //回圈直至資料比父節點大
{
T parentItem = items[parentIndex];
if (item.CompareTo(parentItem) > 0) //如果新的資料比父節點更小(f值更小)
{
Swap(item, parentItem); //交換位置
}
else
{
break;
}
parentIndex = (item.HeapIndex - 1) / 2; //下次回圈前再次驗證父節點索引
}
}
private void Swap(T itemA, T itemB) //交換陣列中兩個元素的位置
{
items[itemA.HeapIndex] = itemB;
items[itemB.HeapIndex] = itemA;
int itemAIndex = itemA.HeapIndex;
itemA.HeapIndex = itemB.HeapIndex;
itemB.HeapIndex = itemAIndex;
}
}
public interface IHeapItem<T> : IComparable<T> //介面，Heap必須實作該介面，IHeapItem繼承可比較介面
{
int HeapIndex { get; set; }
}
接下來是Node
public class Node : IHeapItem<Node> //繼承介面，需要實作能夠比較Node大小的方法
{
......
private int heapIndex; //宣告節點的索引
......
public int HeapIndex //屬性
{
get { return heapIndex; }
set { heapIndex = value; }
}
public int CompareTo(Node needToCompare) //實作的比較大小的方法
{
//通過比較 F 值的大小，來判斷節點的大小
int compare = FCost.CompareTo(needToCompare.FCost);
if (compare == 0)
{
compare = hCost.CompareTo(needToCompare.hCost);
}
return -compare;
}
}
接下來是PathFinding
public class PathFinding : MonoBehaviour
{
......
private void Update()
{
if (Input.GetKeyDown(KeyCode.Space))
{
//分別注釋方法，運行后比較兩個方法尋找相同路徑所需的時間
//FindPath(seeker.position, target.position); //之前使用List的方法
FindPathHeap(seeker.position, target.position); //新的使用Heap的方法
}
}
......
private void FindPathHeap(Vector3 startPos, Vector3 targetPos)
{
Stopwatch sw = new Stopwatch(); //計時器
sw.Start();
Node startNode = grid.NodeFromWorldPos(startPos); //輸入空間坐標，計算出處于哪個節點位置
Node targwtNode = grid.NodeFromWorldPos(targetPos);
//這里將List替換為了Heap，初始化Heap
Heap<Node> openSet = new Heap<Node>(grid.MaxSize); //用于存盤需要評估的節點
HashSet<Node> closedSet = new HashSet<Node>(); //用于存盤已經評估的節點
openSet.Add(startNode);
while (openSet.Count > 0) //如果還有待評估的節點
{
Node currentNode = openSet.RemoveFirt(); //獲取其中一個待評估的節點
closedSet.Add(currentNode); //將該節點加入已評估的節點，之后不再參與評估
if (currentNode == targwtNode) //如果該節點為目標終點，就計算出實際路徑并結束回圈
{
sw.Stop();
print("Path found: " + sw.ElapsedMilliseconds + "ms");
RetracePath(startNode, targwtNode);
return;
}
//如果該節點不是目標點，遍歷該點周圍的所有節點
foreach (Node neighbor in grid.GetNeighbors(currentNode))
{
//如果周圍某節點不能行走 或 周圍某節點已經評估，為上一個節點，則跳過
// 說明某節點已經設定父節點
if (!neighbor.walkable || closedSet.Contains(neighbor))
{
continue;
}
//計算前起始點前往某節點的 gCost 值，起始點的 gCost 值就是0
//經過回圈這里會計算周圍所有節點的g值
int newMovementCostToNeighbor = currentNode.gCost + GetDinstance(currentNode, neighbor);
//如果新路線 gCost 值更小(更近)， 或 某節點沒有評估過(為全新的節點)
if (newMovementCostToNeighbor < neighbor.gCost || !openSet.Contains(neighbor))
{
neighbor.gCost = newMovementCostToNeighbor; //計算某節點gCost
neighbor.hCost = GetDinstance(neighbor, targwtNode); //計算某節點hCost
neighbor.parent = currentNode; //將中間節點設為某節點的父節點
//如果存在某節點gCost更小的節點，會重新將中間節點設為某節點父節點
if (!openSet.Contains(neighbor)) //如果某節點沒有評估過
{
openSet.Add(neighbor); //將某節點加入待評估串列，在下一次回圈進行評估，
}
}
}
}
}
......
}
接下來是MyGrid
public class MyGrid : MonoBehaviour
{
public bool onlyPlayPathGizmos; //是否只繪制路徑，便于觀察
......
void Start()
{
nodeDiameter = nodeRadius * 2;
gridSizeX = Mathf.RoundToInt(gridWorldSize.x / nodeDiameter); //計算出x軸方向有多少個節點
gridSizeY = Mathf.RoundToInt(gridWorldSize.y / nodeDiameter); //計算出z軸方向有多少個節點
CreateGrid();
}
public int MaxSize //屬性，回傳地圖路徑點的數量
{
get { return gridSizeX * gridSizeY; }
}
......
private void OnDrawGizmos()
{
Gizmos.DrawWireCube(transform.position, new Vector3(gridWorldSize.x, 1, gridWorldSize.y));
if (grid != null)
{
Node playerNode = NodeFromWorldPos(player.position);
if (onlyPlayPathGizmos)
{
//只繪制路徑
if (path != null)
{
foreach (Node node in path)
{
Gizmos.color = Color.yellow;
Gizmos.DrawCube(node.worldPos, Vector3.one * (nodeDiameter - 0.1f));
}
}
}
else //繪制地圖所有點和路徑
{
foreach (Node node in grid)
{
......
}
}
}
}
}

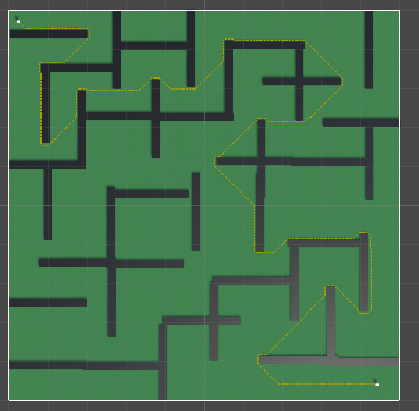

接下來為了體現兩個方法的耗時差距

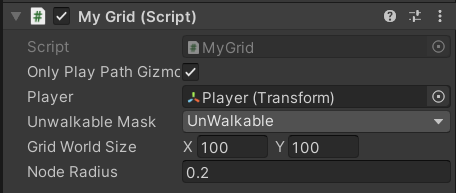

修改一下地圖的大小和節點的大小
運行結果：

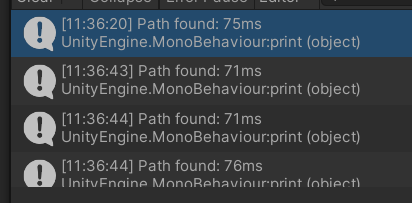

使用Heap的耗時

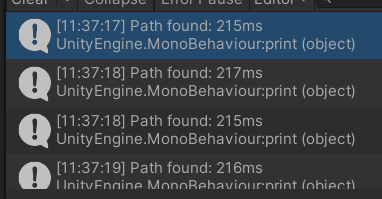

使用List的耗時
可以看見速度大概提高了三倍
