【Unity】OpenCV Plus Unity 獲取Unity中攝像機并呼叫opencv使其灰度化實體

前言

OpenCV Plus Unity 有關的教程實在是少之又少，Opencv的有很多，但是在Unity上應用的相關教程很少，比如付費的OpenCV For Unity ，就已經很少了，目前經濟有限，只能選擇更加小眾的OpenCV Plus Unity 國內甚至搜不到相關的概念，更別提學習教程了，真的就是純靠自己一點點摸索嘗試出來的，很不容易，不過成功之后也是成就感滿滿，

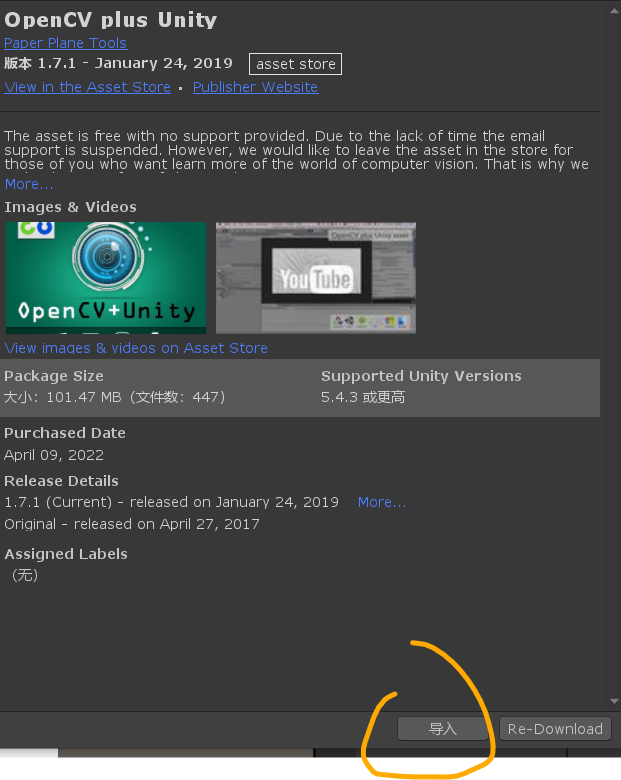

1、匯入OpenCV Plus Unity包

2、創建攝像機紋理

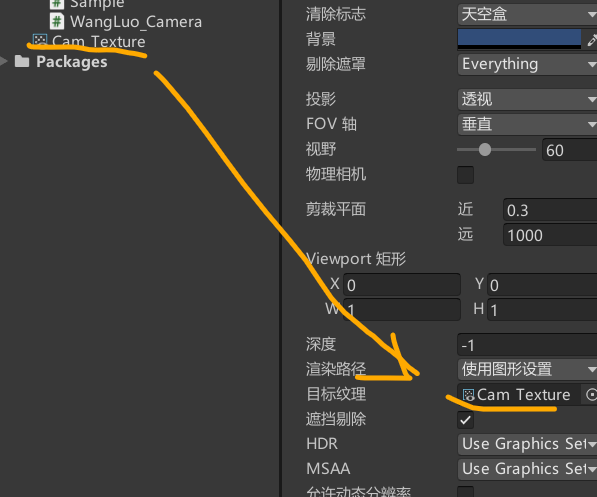

創建攝像機紋理并將其拖放到需要讀取的攝像機上邊

3、創建腳本

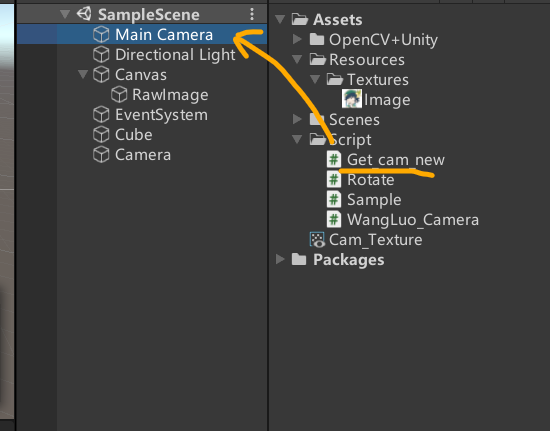

創建一個腳本：Get_cam_new，并將其附加到需處理的攝像機上邊

4、代碼分析

（1）引入包

using OpenCvSharp;

（2）所需變數

    //このScriptはMainCameraにアタッチしてください
    public RenderTexture renderTexture;             //mainCameraにつけるRendertexture(アタッチしてね)
    Texture2D kakunin, dstTexture;
    Camera mainCamera;
    GameObject hand;

（3）獲取攝像機及所呼叫函式

    private void Update()
    {
        mainCamera = GetComponent<Camera>();
        kakunin = CreateTexture2D(renderTexture);
        Tex2D_to_Mat_show(kakunin);
    }

（4）將攝像機影像轉 Texture2D 的函式定義

Texture2D CreateTexture2D(RenderTexture rt)
    {
        //Texture2Dを作成
        Texture2D texture2D = new Texture2D(rt.width, rt.height, TextureFormat.ARGB32, false, false);

        //subCameraにRenderTextureを入れる
        mainCamera.targetTexture = rt;

        //手動でカメラをレンダリングします
        mainCamera.Render();

        RenderTexture.active = rt;
        texture2D.ReadPixels(new UnityEngine.Rect(0, 0, rt.width, rt.height), 0, 0);
        texture2D.Apply();

        ////元に戻す別のカメラを用意してそれをRenderTexter用にすれば下のコードはいらないです，
        //mainCamera.targetTexture = null;
        //RenderTexture.active = null;
        return texture2D;
    }

（5）將 Texture2D 轉 Mat 并經過 OpenCV 灰度處理輸出到RawImage

    void Tex2D_to_Mat_show(Texture2D tex)
    {
        //Texture2D -> Mat
        Mat srcMat = OpenCvSharp.Unity.TextureToMat(tex);

        Mat grayMat = new Mat();
        Cv2.CvtColor(srcMat, grayMat, ColorConversionCodes.RGBA2GRAY);

        // Mat → Texture2D
        if (this.dstTexture == null)
        {
            this.dstTexture = new Texture2D(grayMat.Width, grayMat.Height, TextureFormat.RGBA32, false);
        }

        OpenCvSharp.Unity.MatToTexture(grayMat, this.dstTexture);

        // 表示
        GameObject.FindObjectOfType<RawImage>().texture = this.dstTexture;
    }

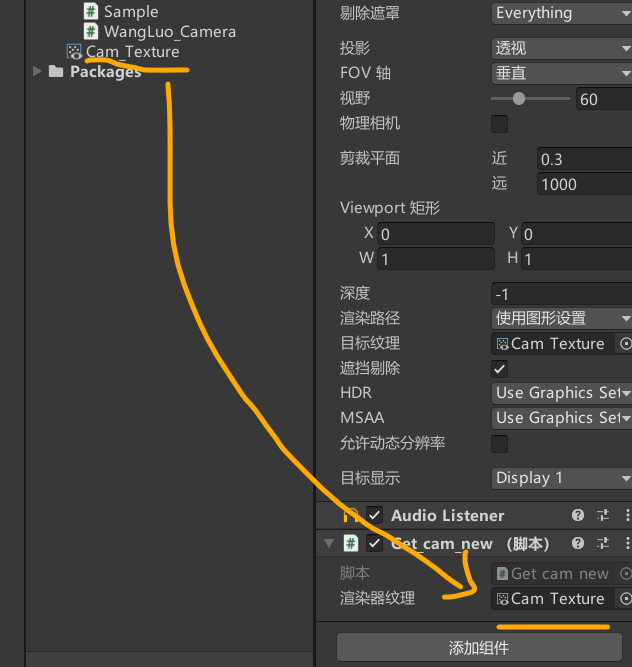

5、回到Unity，將渲染器紋理附加腳本上

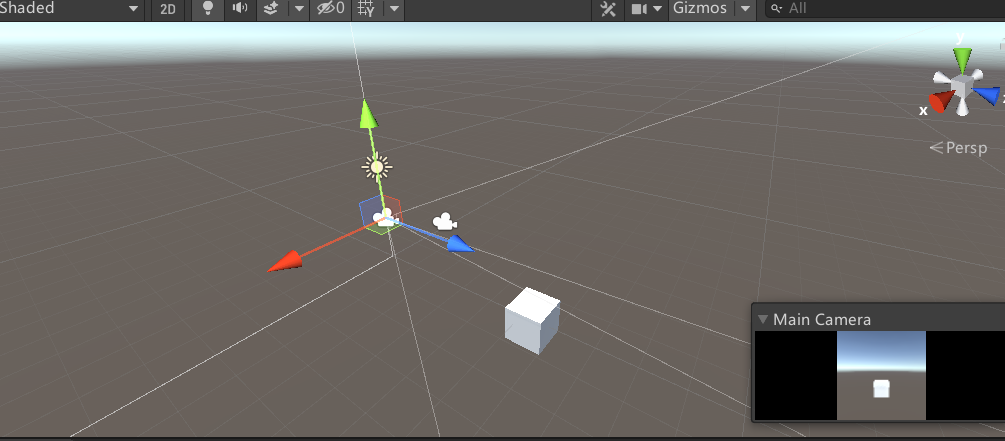

6、創建一個cube，加上旋轉腳本使其自轉

旋轉代碼 Rotate：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

/// <summary>
///
/// </summary>
public class Rotate : MonoBehaviour
{
    // Start is called before the first frame update
    void Start()
    {

    }
    public float speed = 90f;
    // Update is called once per frame
    void Update()
    {
        this.transform.Rotate(Vector3.up * Time.deltaTime * speed);
    }
}

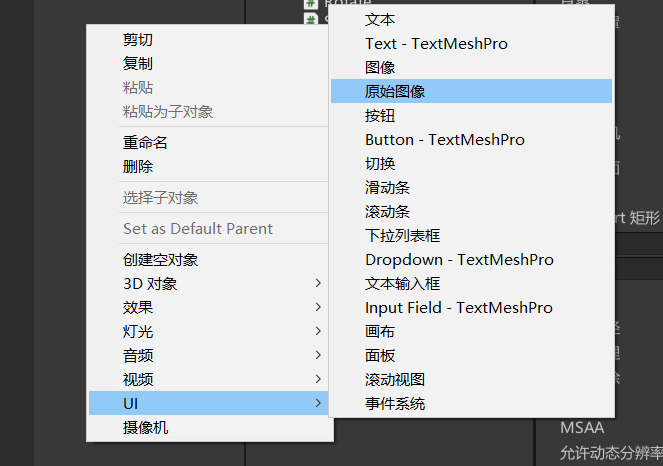

7、添加RawImage

8、運行測驗

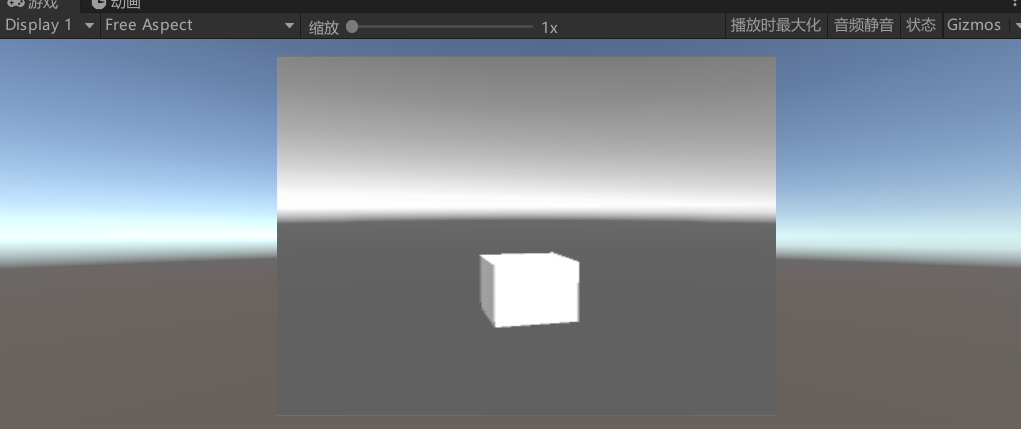

被灰度化后的影像上的Cube在不斷旋轉，成功

9、Get_cam_new源代碼

using UnityEngine;
using UnityEngine.UI;
using OpenCvSharp;

public class Get_cam_new : MonoBehaviour
{

    //このScriptはMainCameraにアタッチしてください
    public RenderTexture renderTexture;             //mainCameraにつけるRendertexture(アタッチしてね)
    Texture2D kakunin, dstTexture;
    Camera mainCamera;
    GameObject hand;

    void Start()
    {
        //mainCamera = GetComponent<Camera>();
        //kakunin = CreateTexture2D(renderTexture);
        //Tex2D_to_Mat_show(kakunin);
    }
    private void Update()
    {
        mainCamera = GetComponent<Camera>();
        kakunin = CreateTexture2D(renderTexture);
        Tex2D_to_Mat_show(kakunin);
    }

    /// <summary>
    /// ここでTextur2Dに変換しているよ
    /// </summary>
    /// <param name="rt"></param>
    /// <returns></returns>
    Texture2D CreateTexture2D(RenderTexture rt)
    {
        //Texture2Dを作成
        Texture2D texture2D = new Texture2D(rt.width, rt.height, TextureFormat.ARGB32, false, false);

        //subCameraにRenderTextureを入れる
        mainCamera.targetTexture = rt;

        //手動でカメラをレンダリングします
        mainCamera.Render();

        RenderTexture.active = rt;
        texture2D.ReadPixels(new UnityEngine.Rect(0, 0, rt.width, rt.height), 0, 0);
        texture2D.Apply();

        ////元に戻す別のカメラを用意してそれをRenderTexter用にすれば下のコードはいらないです，
        //mainCamera.targetTexture = null;
        //RenderTexture.active = null;
        return texture2D;
    }

    void Tex2D_to_Mat_show(Texture2D tex)
    {
        //Texture2D -> Mat
        Mat srcMat = OpenCvSharp.Unity.TextureToMat(tex);

        Mat grayMat = new Mat();
        Cv2.CvtColor(srcMat, grayMat, ColorConversionCodes.RGBA2GRAY);

        // Mat → Texture2D
        if (this.dstTexture == null)
        {
            this.dstTexture = new Texture2D(grayMat.Width, grayMat.Height, TextureFormat.RGBA32, false);
        }

        OpenCvSharp.Unity.MatToTexture(grayMat, this.dstTexture);

        // 表示
        GameObject.FindObjectOfType<RawImage>().texture = this.dstTexture;
    }
}

以上
