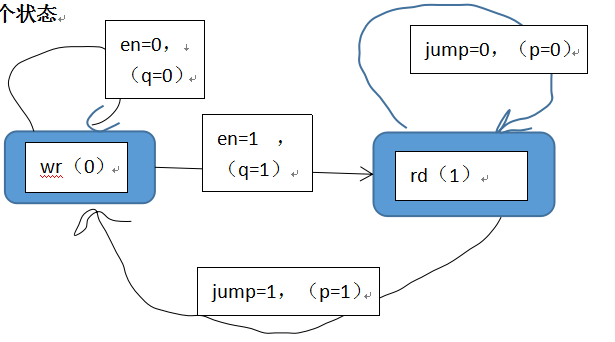

總共兩個狀態：
（1）一段式（時序邏輯）
原始碼：//狀態控制信號用計數器計數產生
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
cnt <= 5'd0;
ed <= 1'b0;
jump <= 1'b0;
end
else if(cnt == 5'd10) begin
ed <= 1'b1;
cnt <= cnt + 1'b1;
end
else if(cnt == 5'd20) begin
jump <= 1'b1;
cnt <= 5'd0;
end
else begin
cnt <= cnt + 1'b1;
ed <= 1'b0;
jump <= 1'b0;
End
//一段式狀態機
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
state <= wr;
p <= 1'b0;
q <= 1'b0;
end
else begin
case(state)
wr:begin
if(ed) begin
state <= rd;
q <= 1;
end
else begin
state <= wr;
q <= 0;
end
end
rd:begin
if(jump) begin
state <= wr;
p <= 1;
end
else begin
state <= rd;
p <= 0;
end
end
endcase
end

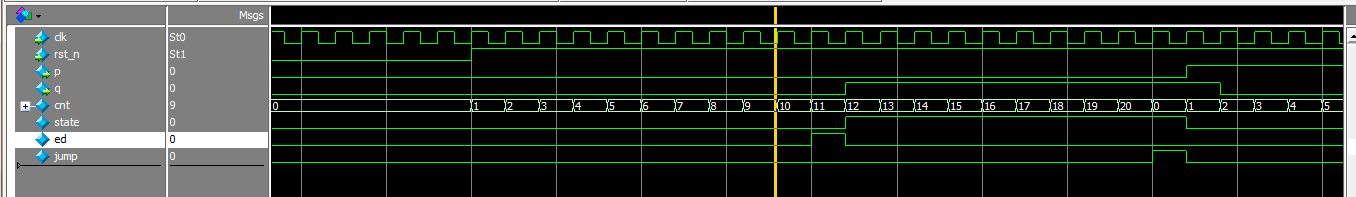

波形圖：
決議：當計數器計到10時，ed信號不能馬上變為1，需要等待下一個時鐘上升沿到來時才能變為1；當ed信號變為1后，state也不能馬上轉到下一個狀態，也需要等待下一個時鐘上升沿，當state從0變為1后，q緊跟著也變為1，因為代碼中標黃那兩句是順序執行的，幾乎沒有延時。
（2）一段式（組合邏輯）
原始碼：//計數器和ed、jump賦值
assign ed = (cnt == 5'd10)?1'b1:1'b0;
assign jump = (cnt == 5'd20)?1'b1:1'b0;
always@(posedge clk or negedge rst_n)
if(!rst_n)
cnt <= 5'd0;
else if(cnt == 5'd20)
cnt <= 5'd0;
else
cnt <= cnt + 1'b1;
//一段式狀態機
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
state <= wr;
p <= 1'b0;
q <= 1'b0;
end
else begin
case(state)
wr:begin
if(ed) begin
state <= rd;
q <= 1;
end
else begin
state <= wr;
q <= 0;
end
end
rd:begin
if(jump) begin
state <= wr;
p <= 1;
end
else begin
state <= rd;
p <= 0;
end
end
endcase
end
波形圖：
決議：當計數器計到10的時候，因為組合邏輯賦值（非阻塞賦值）不需要等待時鐘上升沿，所以在計數器計到10時，ed信號立馬變成了1。當ed信號變為1后，state也不能馬上轉到下一個狀態，也需要等待下一個時鐘上升沿，當state從0變為1后，q緊跟著也變為1，因為代碼中標黃那兩句是順序執行的，幾乎沒有延時。
（3）三段式（第三段case（n_state））
原始碼：//計數器和ed、jump賦值
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
cnt <= 5'd0;
ed <= 1'b0;
jump <= 1'b0;
end
else if(cnt == 5'd10) begin
ed <= 1'b1;
cnt <= cnt + 1'b1;
end
else if(cnt == 5'd20) begin
jump <= 1'b1;
cnt <= 5'd0;
end
else begin
cnt <= cnt + 1'b1;
ed <= 1'b0;
jump <= 1'b0;
end
//第一段（對c_state賦值）
always@(posedge clk or negedge rst_n)
if(!rst_n)
c_state <= wr;
else
c_state <= n_state;
//第二段（組合邏輯，對n_state賦值）
always@(*)
case(c_state)
wr:
if(ed)
n_state <= rd;
else
n_state <= wr;
rd:
if(jump)
n_state <= wr;
else
n_state <= rd;
endcase
//第三段（對p、q賦值）
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
p <= 1'b0;
q <= 1'b0;
end
else begin
case(n_state)
wr:
if(ed)
p <= 1;
else
p <= 0;
rd:
if(jump)
q <= 1;
else
q <= 0;
endcase
end

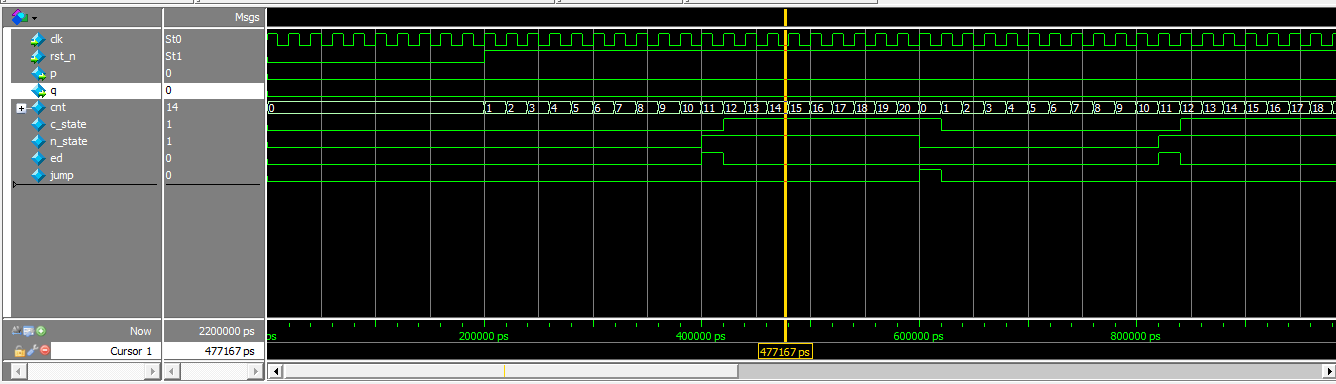

波形圖：
決議：當計數器計到10時，ed信號不能馬上變為1，需要等待下一個時鐘上升沿到來時才能變為1；當ed信號變為1的時候，狀態接的第二段因為是組合邏輯，所以n_state會立馬變成下一個狀態1；但是第一段是時序邏輯，所以c_state需要等待下一個時鐘沿才會變化為下一個狀態；因為在第三段中的case是（n_state），所以當ed信號變為1的時候，n_state已經變成了rd（1）狀態，所以q變化的條件已經不滿足了。
（4）三段式case（第三段case（c_state））
原始碼：//計數器和ed、jump賦值
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
cnt <= 5'd0;
ed <= 1'b0;
jump <= 1'b0;
end
else if(cnt == 5'd10) begin
ed <= 1'b1;
cnt <= cnt + 1'b1;
end
else if(cnt == 5'd20) begin
jump <= 1'b1;
cnt <= 5'd0;
end
else begin
cnt <= cnt + 1'b1;
ed <= 1'b0;
jump <= 1'b0;
end
//第一段（對c_state賦值）
always@(posedge clk or negedge rst_n)
if(!rst_n)
c_state <= wr;
else
c_state <= n_state;
//第二段（組合邏輯，對n_state賦值）
always@(*)
case(c_state)
wr:
if(ed)
n_state <= rd;
else
n_state <= wr;
rd:
if(jump)
n_state <= wr;
else
n_state <= rd;
endcase
//第三段（對p、q賦值）
always@(posedge clk or negedge rst_n)
if(!rst_n) begin
p <= 1'b0;
q <= 1'b0;
end
else begin
case(c_state)
wr:
if(ed)
p <= 1;
else
p <= 0;
rd:
if(jump)
q <= 1;
else
q <= 0;
endcase
end
波形圖：
決議：當計數器計到10時，ed信號不能馬上變為1，需要等待下一個時鐘上升沿到來時才能變為1；當ed信號變為1的時候，狀態接的第二段因為是組合邏輯，所以n_state會立馬變成下一個狀態1；但是第一段是時序邏輯，所以c_state需要等待下一個時鐘沿才會變化為下一個狀態；當下一個時鐘到來的時候，因為所有的always塊都是并行的，所以第一段和第三段是同時執行的，所以ed=1時，c_state變為下一個狀態（第一段執行），同時，q=1（第三段執行）；
