1.什么是Service？

在kubernets中，Pod是應用程式的載體，Pod你可以想象成就是容器，為動態的一組Pod提供一個固定的訪問入口，它是以一種叫ClusterIP地址來進行標識，而ClusterIP就位于我們集群網路(Cluster Network)當中，我們可以通過Pod的IP地址來進行訪問，但是會遇到問題:

動態Pod的IP地址不是固定的，一旦Pod例外退出、節點故障，則會發生Pod重建，一旦發生重建客戶端則會訪問失敗；
Pod如果擴容多個，會造成客戶端無法有效使用新增的Pod，如果Pod進行縮容則會造成客戶端訪問錯誤；
官方檔案: https://kubernetes.io/zh-cn/docs/concepts/services-networking/service/

1.2 Service能干什么？

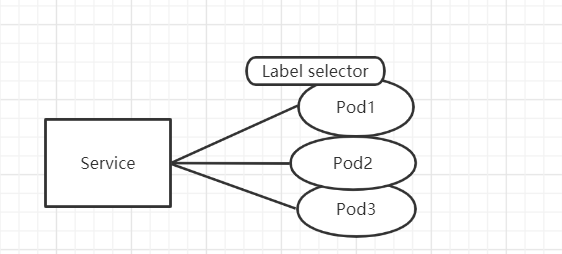

為了解決這個問題，K8s提供了Service資源，Service為動態的一組Pod提供一個固定的訪問入口；這個固定的訪問入口可以理解為是一組應用的前端的負載均衡器；就像LVS或Nginx為一組ReadyServer做負載均衡器是一樣的，你是看不見的，可以理解為Service就是負載均衡器，但是這種負載均衡器比傳統的負載均衡器要強大；Service資源通過"標簽選擇器Label Selector"把篩選出來的符合條件的一組Pod物件定義成一個邏輯集合，而后Service對外提供自己的IP和埠，
當客戶端請求Service的IP和埠時，Service將請求調度給標簽匹配的所有的Pod，Service向客戶端隱藏了真實處理請求的Pod資源，使得客戶端的請求看上去是由Service直接處理并進行回應，
Service物件的IP地址(Cluster IP或Service IP)是虛擬IP地址，由kubernetes系統在Service物件創建時在專有網路(Service Network)地址中自動分配或由用戶手動指定，其次Service是基于埠過濾，并根據事先定義好的規則將請求轉發至其后端Pod對應的埠上，因此這種代理機制也稱為"埠代理"或"四層代理"作業在TCP/IP協議堆疊的傳輸層；

1.3 Service的作用？

暴露流量，讓用戶可以通過ServiceIP+ServicePort訪問后端的Pod應用；
負載均衡: 提供基于4層的TCP/IP負載均衡，并不提供HTTP/HTTPS等負載均衡；
服務發現: 當發現新增Pod則自動加入至Service的后端，如發現Pod例外則會踢出Service后端；

1.4 Service的作業邏輯；

Service持續監視API-Server，監視Service標簽選擇器所匹配的后端的Pod，并實時跟蹤這些Pod物件的變動情況，例如IP地址的變化、Pod物件增加或減少；
Service并不直接與Pod建立關聯關系，他們之間還有一個中間層Endpoints，Endpoints物件是一個由IP地址和埠組成的串列，這些IP地址和埠來自于Service標簽選擇器所匹配到的Pod，默認情況下，創建Service資源時，關聯的Endpoints物件會被自動創建；

1.5 Endpoint資源

創建一個Service的時候會自動創建一個與Service同名的Endpoints，事實上，Service不但能夠把標簽選擇器選中的Pod識別為自己的后端端點，還能夠對后端埠做就緒狀態檢測，如果后端Pod是就緒的就把它加入到后端可用端點串列中，反之踢出；
這個功能不是Service來做的，而是Service借助一個中間組件，Endpoints也是kubernetes一個標準的資源型別；
Service會自動去管理Endpoints，Endpoints真正能發揮作用的是Endpoint控制器，一旦創建一個Service，需要為Service指定的基本屬性是"Label Selector"隨后Service控制器會根據這個標簽選擇器創建一個同名的Endpoints資源，是由Sercice控制器請求創建一個同名的Endpoints資源，隨后Endpoints控制器就會介入，因為有一個自己的資源需要被創建，Endpoints控制器就會使用Endpoints的標簽選擇器與Service一模一樣，繼承Service的，Endpoints控制器會根據"標簽選擇器"去查找多少個符合篩選的Pod，最重要的是還會檢查Pod的就緒狀態，真正去系結的不是由Service做的，而是由Endpoints做的，Service只負責調度，如果關聯到了，Service只是把Endpoint幫查找到的所有處于就緒狀態的后端Pod告訴Service，于是成了Service的后端端點；

1.6 Servcie的實作；

在kubernetes中，Service只是一個抽象的概念，真正起作用實作負載均衡規則的其實是kube-proxy這個行程，它在每一個節點都需要運行一個kube-proxy，用來完成負載均衡規則的創建；

1.7 Kube-Proxy代理模式

1.7.1UserSpace

UserSpace模式下，kube-proxy為ServiceIP創建一個監聽埠，當用戶向ServiceIP發起請求；首先按請求會被Iptables規則攔截，然后重定向到kube-proxy對應的埠上，然后kube-proxy根據調度演算法挑選一個Pod，將請求調度到該Pod上；
該模式流量經過內核空間后，會送往用戶空間Kube-Proxy行程，而后又被送回內核空間，發往調度分配的目標后端Pod；效率太差，報文先到內核空間再回到用戶空間，因為報文在用戶空間來回切換兩次以上，
1.7.2iptables
iptables模式下，kube-proxy為Service后端的所有Pod創建對應的iptables規則，當用戶向ServiceIP發起請求；首先iptables會攔截用戶請求，然后直接將請求調度給后端的Pod；問題是一個Service會創建大量的Iptables規則，且不支持更高級的調度演算法；
1.7.3IPVS
ipvs模式和iptables類似，kube-proxy為Service后端所有的Pod創建對應的IPVS規則，一個Service只生成一條規則，所以規模較大的場景應使用IPVS，其次IPVS支持更多的高級演算法；

2.Service的型別

2.1 Service資源規范

apiVersion: v1       # API的版本
kind: Service        # 資源型別定義為Service
metadata:
  name: ...          # Serivce的名稱
  namespace: ...     # 默認的default
  labels:
     key1: value1   # 標簽 key:value格式；
     key2: value2
spec:
  type <string>      # Service型別，默認為ClusterIP；
  selector <map[string]string> #  標簽選擇器
  ports:                       #  ClusterIP:ServicePort
  targetPort: <string>  #后端目標行程的埠號或名稱，
  nodePort: <integer>  # 節點埠號，僅適用于NodePort和loadbalancer型別，  "建議動態選擇30000-32767"
 clusterIP <string> # Service的集群IP，建議由系統自動分配
 externalTrafficPolicy <string> # 外部流量策略處理方式，local表示由當前節點處理，cluster表示向集群范圍調度
 loadBalancerIP <string> # 外部負載均衡器使用的IP地址，僅適用于loadbalancer,前提是你的公有云得支持你自己指定;
 externalName <string> # 外部服務名稱，該名稱作為Service的DNS CNAME值

2.2 ClusterIP

ClusterIP: 通過集群內部IP暴露服務，選擇ServiceIP只能夠在集群內部訪問，這也是默認的Service型別；該地址僅在集群內部可見、可達，無法被集群外部客戶端訪問；而且是默認型別，創建的任何Service默認就是ClusterIP型別，而且只能接受集群內部客戶端的訪問，

2.2.1 ClusterIP示例；

root@kubernetes-master01:~# cat services-clusterip-nginx.yaml
apiVersion: v1
kind: Pod
metadata:
  name: nginx-clusterip
  namespace: default
  labels:
     app: nginx
spec:
  containers:
  - name: nginx
    image: nginx:alpine
    imagePullPolicy: IfNotPresent
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
  namespace: default
spec:
  clusterIP:
  selector:     # 標簽選擇器
    app: nginx
  ports:
  - name: http  # 埠名稱
    protocol: TCP   # 協議型別，目前支持TCP、UDP、SCTP默認為TCP
    port: 80   # Service的埠號
    targetPort: 80  # 后端目標行程的埠號
root@kubernetes-master01:~# kubectl apply -f services-clusterip-nginx.yaml
pod/nginx-clusterip created
service/nginx-svc created

2.2.1.1查看Service；

root@kubernetes-master01:~# kubectl get svc
nginx-svc    ClusterIP   10.106.70.164    <none>        80/TCP    3m

2.2.1.2 可以看到后端就一個Pod；

root@kubernetes-master01:~# kubectl get pods --show-labels -l app=nginx -o wide
NAME              READY   STATUS    RESTARTS   AGE     IP            NODE                NOMINATED NODE   READINESS GATES   LABELS
nginx-clusterip   1/1     Running   0          8m58s   10.244.4.49   kubernetes-node01   <none>           <none>            app=nginx

2.2.1.3查看Endpoint資源，Endpoints可以簡寫為ep；

root@kubernetes-master01:~# kubectl get endpoints
nginx-svc    10.244.4.49:80                                10m

2.2.1.4測驗訪問；只能在集群內部訪問，外部無法訪問；

root@kubernetes-master01:~# curl -I  10.106.70.164
HTTP/1.1 200 OK
Server: nginx/1.21.5
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
ETag: "61cb5be0-267"
Accept-Ranges: bytes

2.3 NodePort

NodePort：首先是一種ClusterIP型別，也就是說，NodePort是ClusterIP的擴展型別，NodePort型別的Service不僅僅能夠被集群內部的客戶端可見，還能對外部客戶端可見，怎么可見呢？它會與ClusterIP的功能之外在每個節點上使用一個相同的埠號"注意是在每個節點上使用一個相同的埠號"將外部流量引入到該Service上來，

2.3.1 NodePort示例；

root@kubernetes-master01:~# cat services-nodeport-nginx.yaml
apiVersion: v1
kind: Service
metadata:
  name: nginx-nodeport-svc
  namespace: default
spec:
  type: NodePort
  clusterIP:
  selector:
    app: nginx
  ports:
  - name: http
    protocol: TCP
    port: 80
    targetPort: 80   # 后端Pod監聽什么埠就寫什么埠，要不然到達Service的請求轉發給Pod，Pod沒有那個埠也沒用，一定真正轉發到后端程式監聽的埠，如果沒有特殊情況的話，ServicePort和TargetPort保持一致，NodePort可以不用指定，
    nodePort:        # 正常情況下應由系統自己分配，默認是3000~32767
root@kubernetes-master01:~# kubectl apply -f services-nodeport-nginx.yaml
service/nginx-nodeport-svc created

2.3.1.1查看Service，意味著訪問宿主機IP+nodeport埠就可以訪問服務；

root@kubernetes-master01:~# kubectl get svc
NAME                 TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
kubernetes           ClusterIP   10.96.0.1        <none>        443/TCP        36d
nginx-nodeport-svc   NodePort    10.111.124.121   <none>        80:32049/TCP   5s
nginx-svc            ClusterIP   10.106.70.164    <none>        80/TCP         34m

2.3.1.2 測驗，這是windows的命令列，也是沒有問題；

C:\Users\海棠>curl -I  10.0.0.1xx:30824
HTTP/1.1 200 OK
Server: nginx/1.21.5
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
ETag: "61cb5be0-267"
Accept-Ranges: bytes

2.4 LoadBalancer

loadBalancer: 這類Service依賴云廠商，需要通過云廠商呼叫API介面創建軟體負載均衡將服務暴露到集群外部，當創建LoadBalancer型別的Service物件時，它會在集群上自動創建一個NodePort型別的Service，集群外部的請求流量會先路由至該負載均衡，并由該負載均衡調度至各個節點的NodePort；

2.4.1 LoadBalancer示例；

root@kubernetes-master01:~# cat  services-loadbalancer-nginx.yaml
apiVersion: v1
kind: Service
metadata:
  name: nginx-loadbalancer-svc
  namespace: default
spec:
  type: LoadBalancer
  selector:
    app: nginx
  ports:
  - name: http
    protocol: TCP
    port: 80
    targetPort: 80
  loadBalancerIP: 1.2.3.4

2.4.1.2測驗訪問；

# 我們還是只能是通過NodePort來訪問，因為沒有LoadBalancer的IP；
# LoadBalancer其實就是一個增強的NodePort，而LoadBalancer沒有限制流量調度策略的，外部流量策略對loadbalancer依然使用，因為LoadBalancer首先是一個NodePort的Service，
C:\Users\冷雨夜>curl -I 10.0.0.1XX:31943
HTTP/1.1 200 OK
Server: nginx/1.21.5
Content-Type: text/html
Content-Length: 615
Connection: kep-alive
ETag: "61cb5be0-267"
Accept-Ranges: bytes

2.5 ExternalName

此型別不是用來定義如何訪問集群內服務的，而是把集群外部的某些服務以DNS CANME方式映射到集群內，從而讓集群內的Pod資源能夠訪問外部服務的一種實作方式，
