?? Unity實作調色板

Unity Color官方檔案

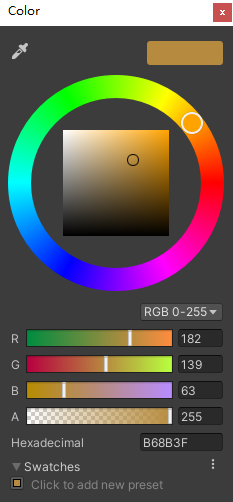

Unity自帶的調色板是如何實作的？RGB和色彩空間中的HSV有什么關系？

RGB

RGB分別對應的是Red(紅)、Green(綠)、Blue(藍)，又稱三原色光，通過對紅、綠、藍三個顏色通道（每個顏色通道都存放著影像中顏色元素的資訊）的變化以及它們相互之間的疊加來得到各式各樣的顏色的，即將這三種顏色在不同比例和強度上混合，可以得到其他各種顏色，

紅、綠、藍三個顏色通道每種色各分為256階亮度，0時最暗，255時最亮，所以三色灰度都為0時，是最暗的黑色調；三色灰度都為255時，是最亮的白色調，

世界上任何一種顏色的“顏色空間”都可定義成一個固定的數字或變數，RGB（紅、綠、藍）只是眾多顏色空間的一種，采用這種編碼方法，每種顏色都可用三個變數來表示-紅色綠色以及藍色的強度，

HSB（HSV）

RGB是對機器友好的編碼方式，想要知道色彩的明亮程度，有一種更友好的編碼方式就是HSB和HSL，

HSB還有另一種對等的說法即HSV，

HSB分別代表以下含義：

H（Hub）：色相，在0~360°的標準色輪上，色相是按位置度量的，黑色和白色無色相，

S（Saturation）：飽和度，表示色彩的純度，為0時為灰色，白、黑和其他灰色色彩都沒有飽和度的，在最大飽和度時，每一色相具有最純的色光，取值范圍0～100%，

B（Brightness/Value）：亮度，為0時即為黑色，

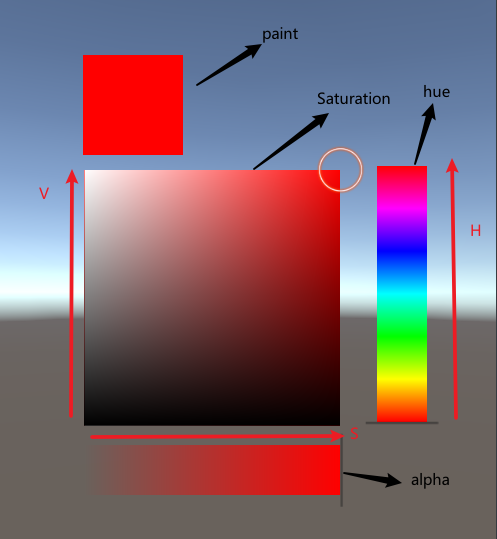

調色板的實作

首先我們需要明確每一部分都指代的是什么，當顏色改變時，paint模塊會相應的獲取到顏色的值并改變；hue就是HSV中的H（色相）；Saturation中的橫軸是HSV中的S（飽和度），縱軸是HSV中的V（亮度），

unity有RGB和HSV之間互相轉換的方法，我們可以直接使用，將模塊的HSV值轉換成RGB，或者是傳入一個默認的RGB色值，定位調色板中的具體位置，

private Color HSVToRGB(Vector4 hsv)
{
    var color = Color.HSVToRGB(hsv.x, hsv.y, hsv.z);
    color.a = hsv.w;
    return color;
}

public void RGBToHSV(Color color)
{
    Color.RGBToHSV(color, out currentColorHSV.x, out currentColorHSV.y, out currentColorHSV.z);
    // 更新調色板的位置
}

Hue

我們需要通過hue模塊中滑塊的位置來轉換RGB色值

currentColorHSV是一個初始化為private Vector4 currentColorHSV = new Vector4(0, 1, 1, 1);的坐標，x代表hue的位置，y代表S，z代表V，w代表透明度，

private Color GetHue(float y)
{
    var hueHSV = new Vector4(y, currentColorHSV.y, currentColorHSV.z, 1);
    return HSVToRGB(hueHSV);
}

alpha

該模塊的處理方式和Hue模塊類似，只需要傳入alpha模塊中滑塊的位置即可

private Color GetAlpha(float y)
{
    var hueHSV = new Vector4(currentColorHSV.x, currentColorHSV.y, currentColorHSV.z, y);
    return HSVToRGB(hueHSV);
}

Saturation

該模塊內部包含了一個能夠滑動的圖示，我們需要給這個圖示規定能夠滑動的范圍limitBounds

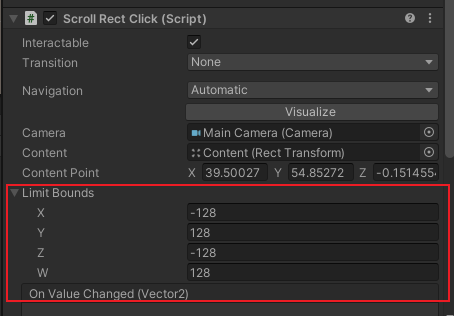

limitBounds的值需要根據Saturation的大小來設定，由于此處的Saturation為一個邊長為256的正方形，所以設定的邊界值如下

然后我們需要獲取滑塊的位置，此處需要進行坐標的轉換

public Camera m_camera;
public RectTransform content;
public Vector3 contentPoint;
public Vector4 limitBounds;
public ScrollRect.ScrollRectEvent onValueChanged;

private RectTransform rect;
private Vector3 screenPoint;
public override void OnPointerDown(PointerEventData eventData)
{
    screenPoint = m_camera.WorldToScreenPoint(transform.position);
    var world = m_camera.ScreenToWorldPoint(new Vector3(eventData.position.x, eventData.position.y, screenPoint.z));
    contentPoint = rect.InverseTransformPoint(world);
    contentPoint.x = Mathf.Max(limitBounds.x, Mathf.Min(limitBounds.y, contentPoint.x));
    contentPoint.y = Mathf.Max(limitBounds.z, Mathf.Min(limitBounds.w, contentPoint.y));
    content.anchoredPosition = contentPoint;
    onValueChanged.Invoke(contentPoint);
}
public void OnDrag(PointerEventData eventData)
{
	screenPoint = m_camera.WorldToScreenPoint(transform.position);
    var world = m_camera.ScreenToWorldPoint(new Vector3(eventData.position.x, eventData.position.y, screenPoint.z));
    contentPoint = rect.InverseTransformPoint(world);
    contentPoint.x = Mathf.Max(limitBounds.x, Mathf.Min(limitBounds.y, contentPoint.x));
    contentPoint.y = Mathf.Max(limitBounds.z, Mathf.Min(limitBounds.w, contentPoint.y));
    content.anchoredPosition = contentPoint;
    onValueChanged.Invoke(contentPoint);
}

然后在colorpick組件中，我們需要獲取該點的位置，同時轉換成為RGB，更新即可，

// 根據Saturation中滑塊的位置，轉換成為HSV
private Vector2 GetSaturationHSV(Vector2 point)
{
    var hsv = new Vector2();
    hsv.x = point.x / saturation.rectTransform.sizeDelta.x + 0.5f;
    hsv.y = point.y / saturation.rectTransform.sizeDelta.y + 0.5f;
    return hsv;
}
// 根據HSV值得到滑塊的位置，相當于一個逆向操作
private Vector2 GetSaturationPoint(Vector4 hsv)
{
    var point = new Vector2();
    point.x = (hsv.y - 0.5f) * saturation.rectTransform.sizeDelta.x;
    point.y = (hsv.z - 0.5f) * saturation.rectTransform.sizeDelta.y;
    return point;
}
// 更新Saturation模塊中滑塊的位置
public void UpdateSaturationPoint(Vector4 hsv)
{
	var saturationPoint = GetSaturationPoint(hsv);
    scrollRectSaturation.content.anchoredPosition = saturationPoint;
}

最后，我們不要忘記加上對對滑塊值改變的監聽事件，

那么如果已知一個值，如何通過傳入的值將整個面板的滑塊進行重新定位呢？

只需要呼叫RGBToHSV函式即可，最后為什么要呼叫一遍OnHueClick的原因是該事件監聽的是Hue中滑塊的移動，即Hue滑塊值的改變，那么這個值在傳入RGB色值轉換成為HSV后不一定會改變，導致Saturation模塊不會進行重繪操作，所以可以直接呼叫一遍監聽事件，

public void RGBToHSV(Color color)
{
    Color.RGBToHSV(color, out currentColorHSV.x, out currentColorHSV.y, out currentColorHSV.z);
    scrollbarHue.value = https://www.cnblogs.com/wxiaonan/archive/2022/08/06/1 - currentColorHSV.x;
    OnHueClick(scrollbarHue.value);
}

paint

只需要在HSV改變的時候將轉換后的RGB給paint模塊即可

private void PaintChange()
{
    paint.color = HSVToRGB(currentColorHSV);;
}
