一、Hybrid埠簡介
? Hybrid埠是華三交換機上特有的埠型別，華為交換機出廠的時候，所有的介面默認都是Hybrid型別，
? Hybrid埠即可以當Access埠來使用，也可以當Trunk埠來使用，所以Hybrid埠同時具有Access埠和Trunk埠的所有特點，除此之外，Hybrid埠還擁有Access埠和Trunk埠沒有的特性，

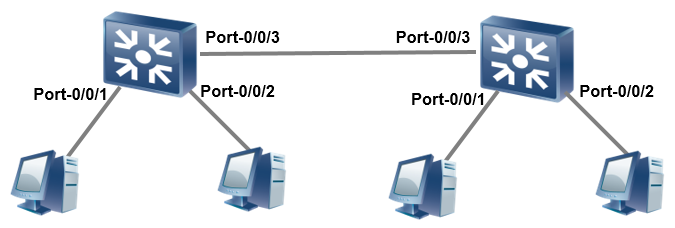

二、配置Hybrid埠
interface GigabitEthernet0/0/1
port hybrid pvid vlan 2
port hybrid untagged vlan 2
#
interface GigabitEthernet0/0/2
port hybrid pvid vlan 3
port hybrid untagged vlan 3
#
interface GigabitEthernet0/0/3
port hybrid tagged vlan 2 to 3

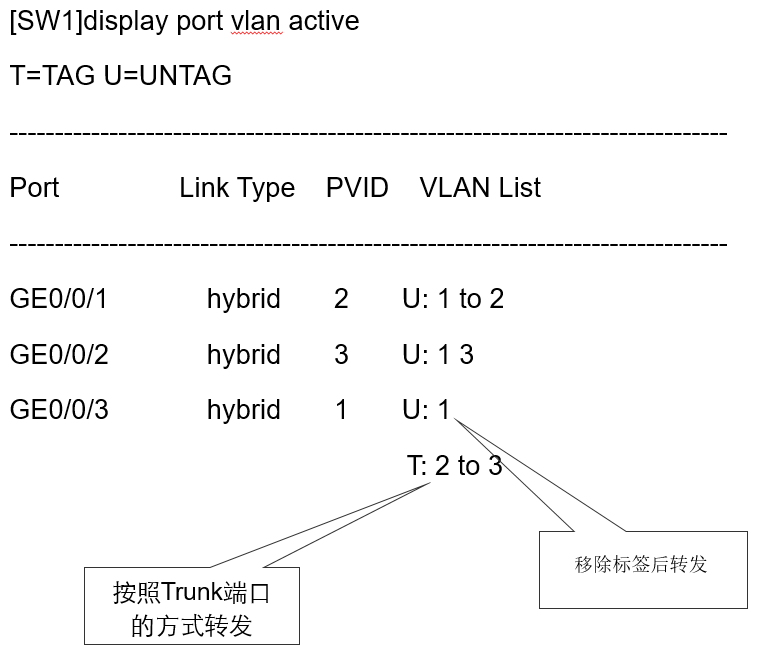

三、Hybrid埠VLAN屬性
四、Hybrid埠實驗
4.1、實作Access埠作用

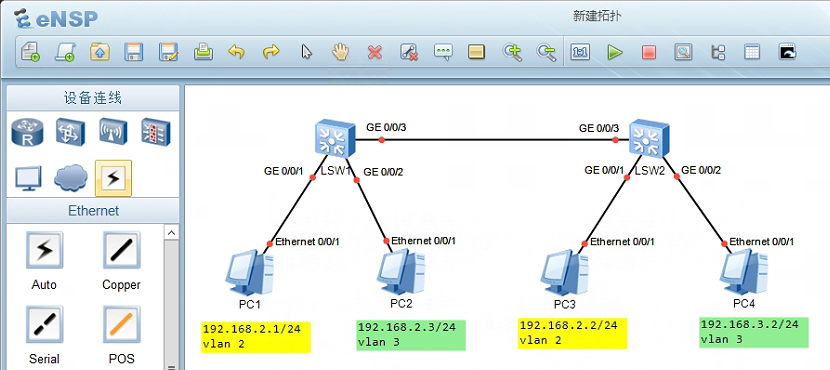

1）在交換機拖出兩臺S5700，接著在終端中拖出4臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2/3/4的IP地址配置為192.168.2.1/24、192.168.2.3/24、192.168.2.2/24、192.168.3.2/24，

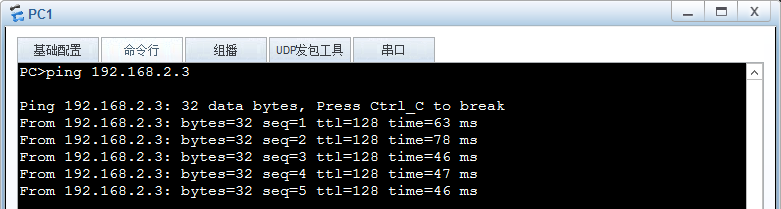

2）此時，PC1 PING PC2是通的：
3）SW1配置：
<Huawei>system-view [Huawei]sysname SW1 [SW1]undo info-center enable --關閉資訊中心，以方便命令輸入， [SW1]vlan batch 2 3 --創建vlan 2 3 [SW1]int g0/0/1 [SW1-GigabitEthernet0/0/1]port link-type hybrid --將埠設定為hybrid埠（默認就是hybrid埠，可以省略） [SW1-GigabitEthernet0/0/1]display this [SW1-GigabitEthernet0/0/1]display port vlan [SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 2 --配置埠的pvid為vlan 2 [SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 2 --允許vlan 2不帶標簽通過 [SW1-GigabitEthernet0/0/1]int g0/0/2 [SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 3 --配置埠的pvid為vlan 3 [SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 3 --允許vlan 3不帶標簽通過 [SW1-GigabitEthernet0/0/2]display port vlan

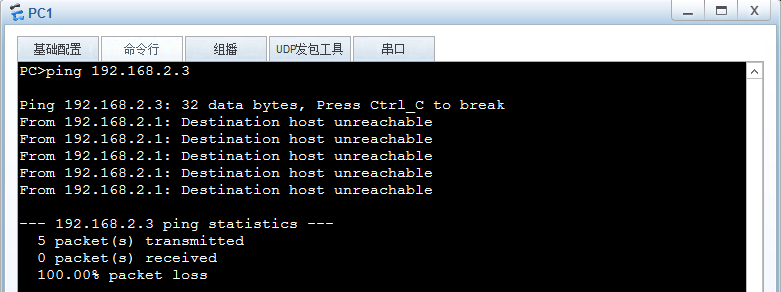

4）現在再來看PC1 PING PC2，已經是PING不通了，說明埠1 2實作了Access埠的作用，
4.2、實作Trunk埠作用

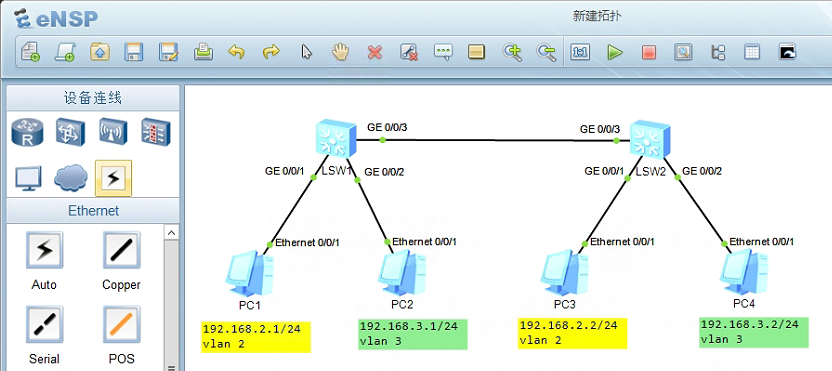

1）把PC2的IP地址更改為192.168.3.1/24，
2）SW1配置：
[SW1]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type hybrid --將埠設定為hybrid埠（默認就是hybrid埠，可以省略）
[SW1-GigabitEthernet0/0/3]port hybrid tagged vlan 2 3 --允許vlan 2 3帶標簽通過

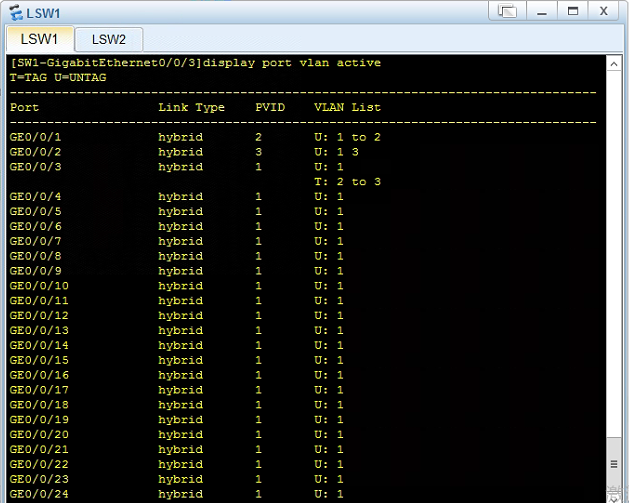

[SW1-GigabitEthernet0/0/3]display port vlan active
3）SW2配置：
<Huawei>system-view [Huawei]sysname SW2 [SW2]undo info-center enable [SW2]vlan batch 2 3 [SW2]int g0/0/1 [SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 2 --配置埠的pvid為vlan 2 [SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 2 --允許vlan 2不帶標簽通過 [SW2-GigabitEthernet0/0/1]int g0/0/2 [SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 3 --配置埠的pvid為vlan 3 [SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 3 --允許vlan 3不帶標簽通過 [SW2-GigabitEthernet0/0/2]display current-configuration [SW2]int g0/0/3 [SW2-GigabitEthernet0/0/3]port hybrid tagged vlan 2 3 --允許vlan 2 3帶標簽通過 [SW2-GigabitEthernet0/0/3]display port vlan active

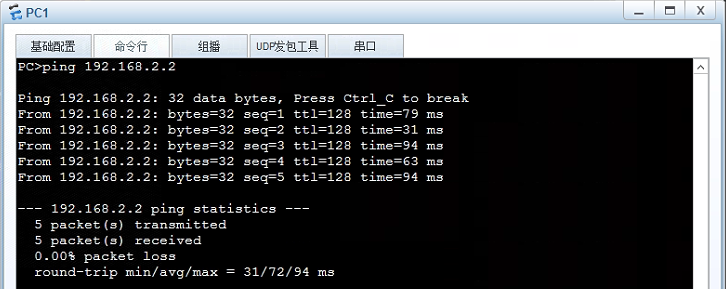

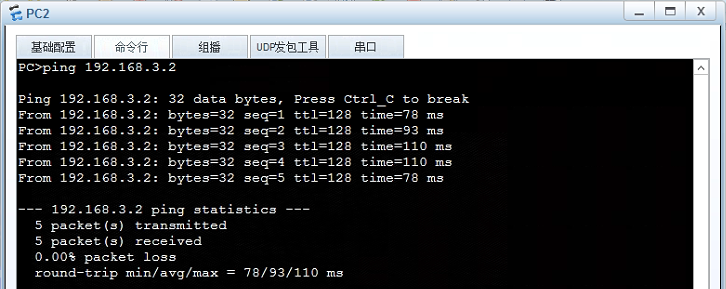

4）PC1 PING PC3、PC2 PING PC4，可以看到，網路都是通的：
