一、Hybrid埠的特殊通信

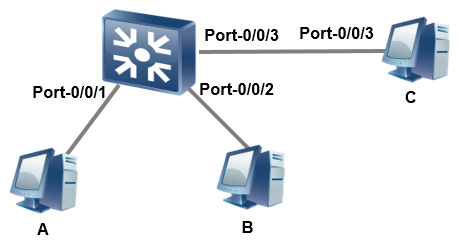

要求主機A和主機B都訪問服務器C，但是它們直接不能互相訪問，
interface GigabitEthernet0/0/1
port hybrid pvid vlan 2
port hybrid untagged vlan 2 4
#
interface GigabitEthernet0/0/2
port hybrid pvid vlan 3
port hybrid untagged vlan 3 4
#
interface GigabitEthernet0/0/3
port hybrid pvid vlan 4
port hybrid untagged vlan 2 3 4
二、Hybrid埠特殊通信實驗

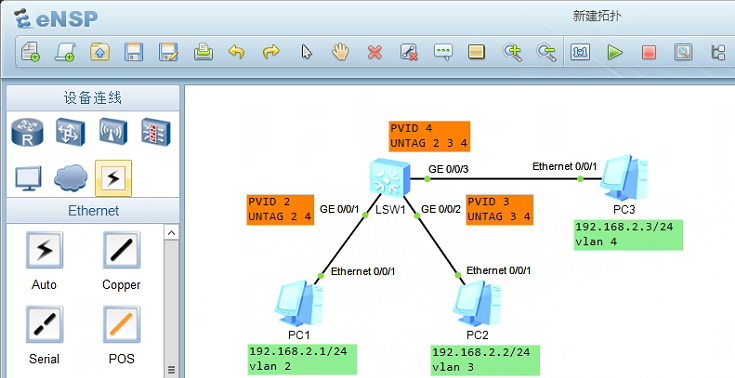

1）在交換機拖出一臺S5700，接著在終端中拖出3臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2/3的IP地址配置為192.168.2.1/24、192.168.2.2/24、192.168.2.3/24，

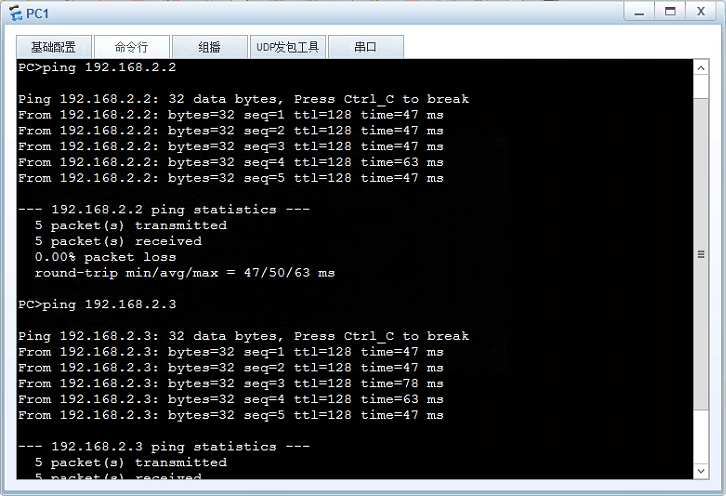

2）在交換機配置前，它們是可以相互PING通的：
3）SW1配置：
<Huawei>system-view [Huawei]sysname SW1 [SW1]undo info-center enable [SW1]vlan batch 2 to 4 --創建vlan 2 3 4 [SW1]int g0/0/1 [SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 2 --配置埠的pvid為vlan 2 [SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 2 4 --允許vlan 2 4不帶標簽通過 [SW1-GigabitEthernet0/0/1]int g0/0/2 [SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 3 --配置埠的pvid為vlan 3 [SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 3 4 --允許vlan 3 4不帶標簽通過 [SW1-GigabitEthernet0/0/2]int g0/0/3 [SW1-GigabitEthernet0/0/3]port hybrid pvid vlan 4 --配置埠的pvid為vlan 4 [SW1-GigabitEthernet0/0/3]port hybrid untagged vlan 2 3 4 --允許vlan 2 3 4不帶標簽通過 [SW1-GigabitEthernet0/0/3]display current-configuration

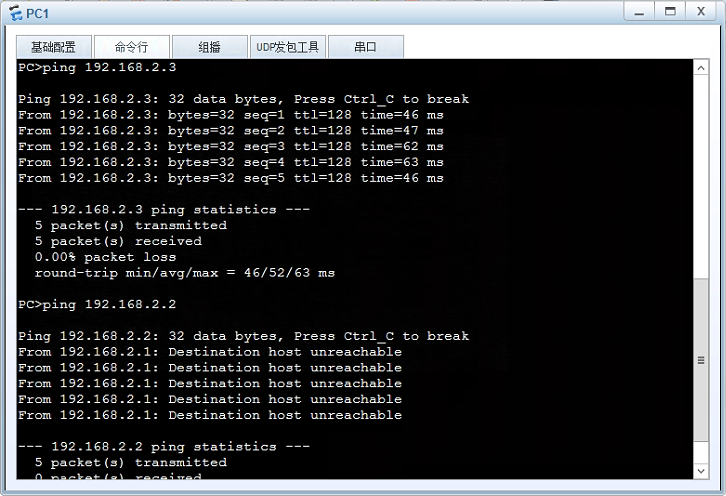

4）此時，PC1分別PING PC3和PC2，可以看到，PC1依然能PING通PC3，但是PING不通PC2了：
