一、STP生成樹種類

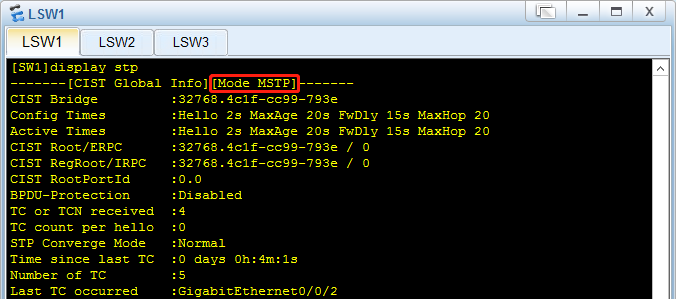

? 華為交換機在出廠的時候，實際已經啟用了生成樹，默認的生成樹為MSTP：
[SW1]display stp

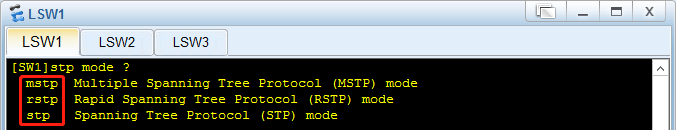

? 查看支持多少種生成樹：
[SW1]stp mode ?
二、標準生成樹STP實驗

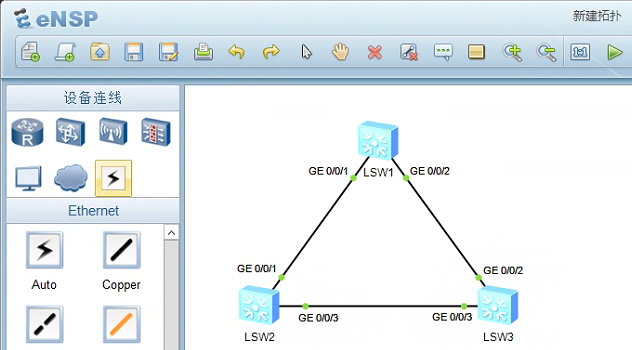

2.1、拓撲圖
? 在交換機拖出3臺S5700，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，
2.2、STP模式配置
[SW1]stp mode stp
[SW2]stp mode stp
[SW3]stp mode stp
2.3、STP生成樹查看
1）SW1查看：
[SW1]display stp

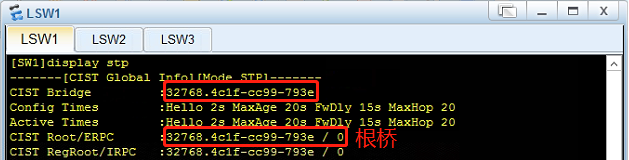

? SW1的Bridge ID=根橋的Bridge ID，說明SW1是默認的根橋，

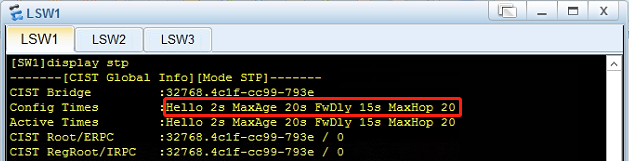

? 計時器含義：
? block埠如果20秒沒有收到根橋的BPDU，就會進入Listening狀態，15秒后進入Learning狀態，接下來進入Forwarding狀態，
? 轉發時間：20秒；轉發延遲15秒；根橋每隔2秒發一次BPDU；

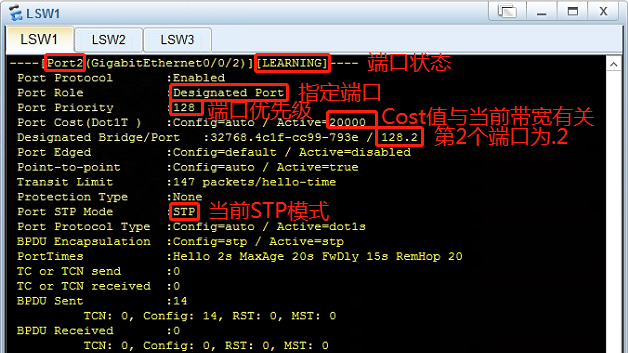

? 根橋上所有的埠都是指定埠，
[SW1]display stp brief
2）SW2查看：
[SW2]display stp brief
3）SW3查看：
[SW3]display stp brief
2.4、根橋變更配置方法一
? 背景：讓SW3作為根橋，讓SW2作為備份根橋，
? 方法：把優先級的值調整為比其它交換機的小，即可讓它成為根橋，
? 范圍：優先級的范圍不<0-61440>，它的值是4096的倍數，
[SW3]stp priority ?
1）SW3及SW2配置：
[SW3]stp priority 4096
[SW2]stp priority 8192

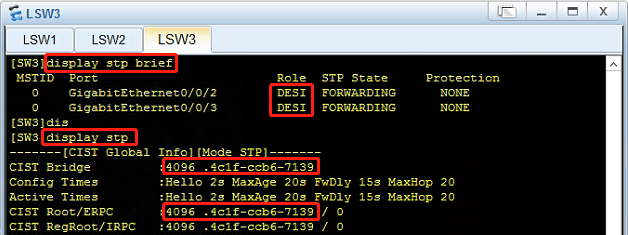

2）SW3查看：
? Bridge ID=根橋的Bridge ID，證明SW3已經變成了根橋；從兩個端都是指定埠，也可以看出SW3是根橋，
3）SW2查看：
? 可以看到，SW2中離根橋近的g0/0/3變成了根埠，g0/0/1被選舉為指定埠，
4）SW1查看：
? 可以看到，SW1中離根橋近的g0/0/2變成了根埠，g0/0/1變成了預備埠，也就是成了阻塞埠，
2.5、根橋變更配置方法二
? 根橋配置
[SW3]stp root primary
? 備份根橋配置
[SW2]stp root secondary
