前文我們了解了GRE over IPSec 相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/16601491.html；今天我們來聊一聊mac安全相關話題；
先來回顧下二層交換機的作業原理
我知道對于一臺二層交換機來說，它的核心功能就是根據mac地址來轉發資料；之所以能夠根據mac地址來轉發資料，是因為交換機的作業原理；交換機收到一個幀就會記錄對應的幀的源mac和對應介面做對應；這樣一來，當交換機收到對應目標mac的幀的時候，它就知道該把這個幀從那個介面轉發出去；如果交換機收到的目標mac幀，在對應mac地址表里沒有，此時交換機就會把對應資料包進行泛洪，如果在某一個介面收到了對應包的回復，此時它就會把對應介面和對應介面回復的源mac記錄到mac地址表中；簡單講就是根據mac地址表來轉發資料，如果沒有就泛洪；
基于MAC的攻擊
基于mac的攻擊，通常手段有兩種，一種是泛洪，一種是欺騙；所謂泛洪就是指攻擊者在短時間內偽造很多mac地址幀，直接把交換機的mac地址表給寫滿；這樣做最直接的后果就是，正常的資料包，交換機里沒有對應mac，它不知道怎么轉發，這個時候它就會泛洪，一泛洪，對應攻擊者就能抓到資料包，從而獲取資料；所謂欺騙是指攻擊者惡意發送arp廣播，告訴交換機，網關是我（通常就是欺騙網關，當然中間人攻擊，也是類似的程序，兩邊欺騙）；交換機收到攻擊者的arp廣播，它肯定會記錄對應mac地址和介面，同時因為是arp廣播，交換機上的其他pc收到對應的包，就會在本地記錄對應mac和ip地址；從而在pc和網關通信時，會封裝對應的mac地址，將資料發送給攻擊者；這樣一來攻擊者就能夠通過抓包等手段獲取用戶的資料；總之不管是mac泛洪攻擊還是欺騙攻擊，都是利用交換機的作業原理，通過mac地址表項來轉發資料的特性來實行的攻擊；

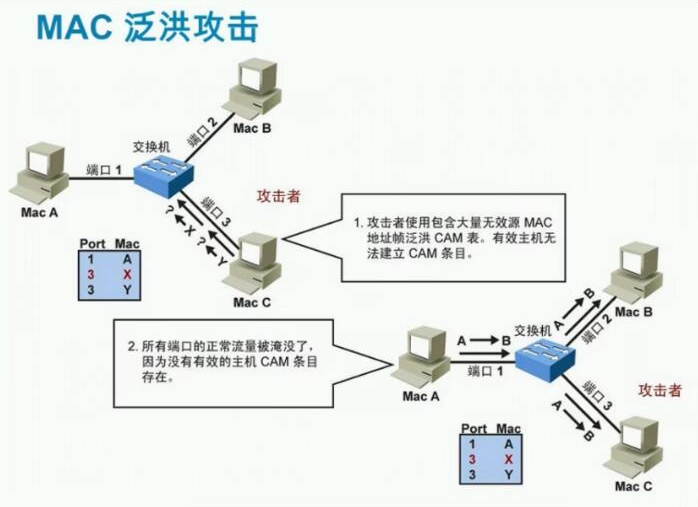

提示：上圖為mac泛洪攻擊的示意圖；攻擊者偽造很多mac地址，發送給交換機，以此來占用交換機mac地址表；使得正常的mac地址表項被覆寫；正常的mac地址表項被覆寫，正常用戶通信時，交換機就會把對應資料包進行泛洪，使得用戶資料被攻擊者抓取；

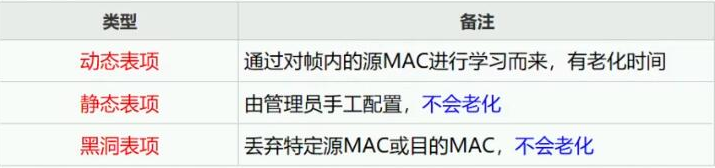

MAC地址表項分類
提示：常見的就這三種表項，動態，靜態和黑洞；動態表項是指交換機通過對幀內的源mac進行學習而來，有老化時間；靜態和黑洞都是管理員手動配置的，都不會老化；黑洞表項是指收到對應mac地址的幀都會被丟棄，不管是源mac還是目標mac，交換機只要收到對應有黑洞表項的mac就會主動丟棄；

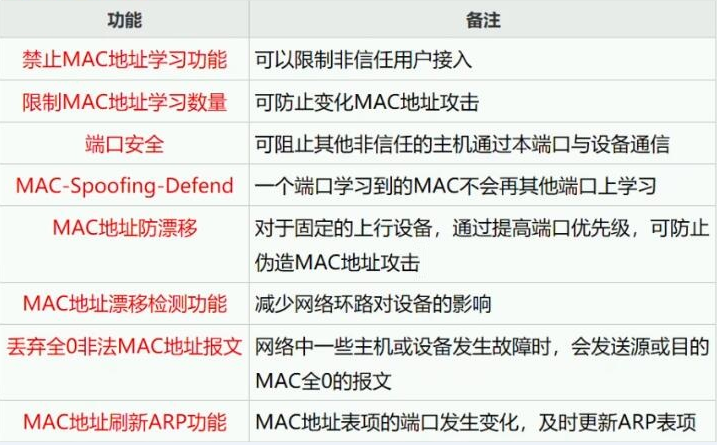

MAC地址表安全功能

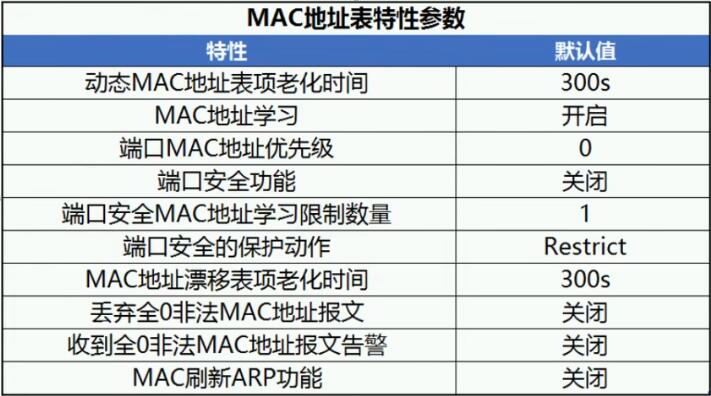

MAC地址表特性引數
提示：默認交換機不做任何配置，動態學習mac的功能是開啟的，老化時間為5分鐘，埠的mac地址的優先級都是0；如果開啟了埠安全，默認埠安全mac地址學習限制數量為1，即只能學習到一個mac，多的學習不到；埠安全的保護動作為restrict，即轉發合法流量和發送告警；mac地址飄逸表項老化時間為5分鐘，丟棄全0非法mac地址，以及收到全0非法mac地址報警功能都是關閉的；mac重繪arp功能也是關閉的；
實驗：基于mac的泛洪攻擊

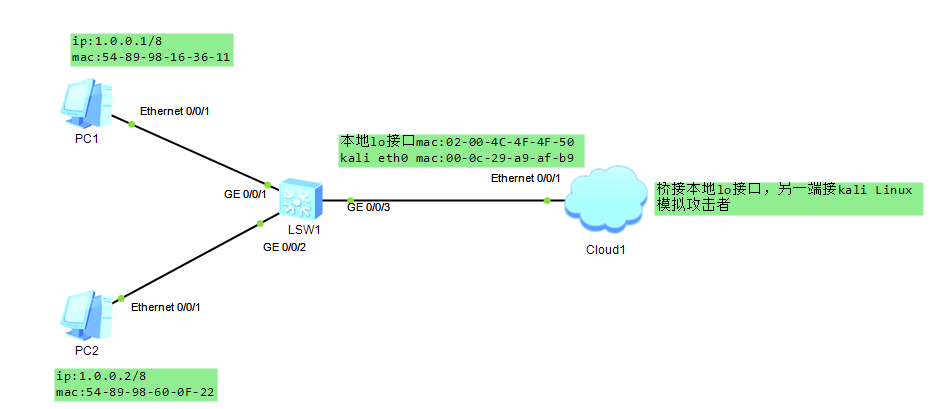

實驗環境說明：如上實驗拓撲，我們使用云來橋接本地lo介面，另一端開一個kali來模擬攻擊者

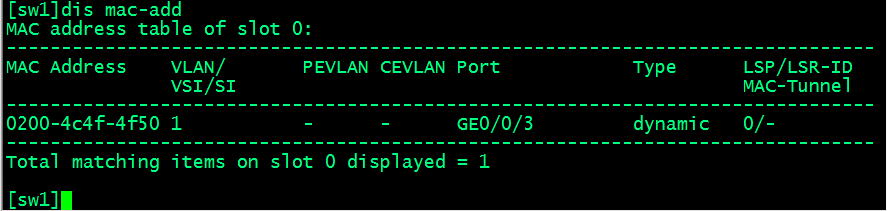

沒有攻擊，對應交換機mac地址表

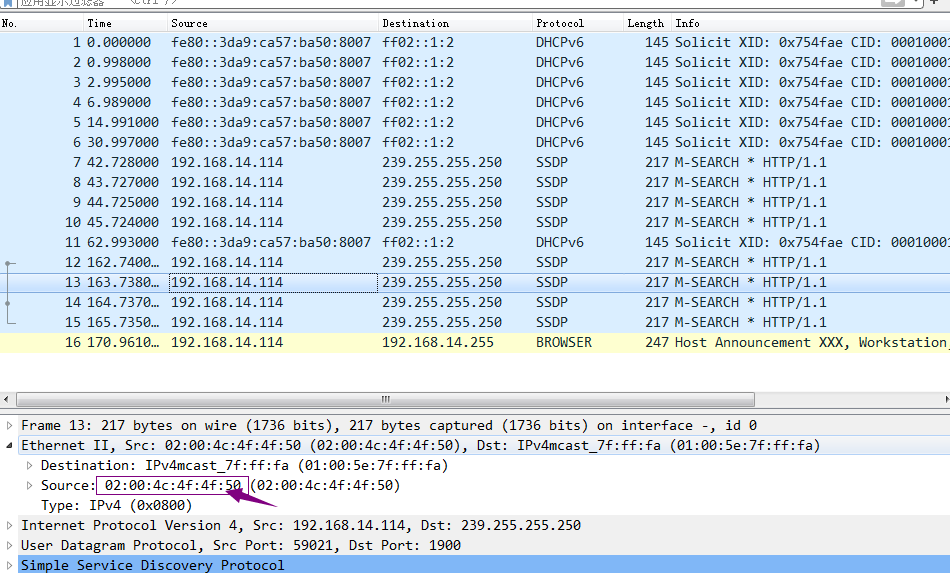

提示：正常情況下，如果交換機沒有收到幀，對應是mac地址表是空的才對，上面的mac地址是我們本地lo介面的mac，這是我們使用云橋接lo介面，默認lo介面會每隔一段時間發送一個ssdp包來發現局域網里的設備，所以我們在交換機上能夠看到對應lo介面的mac地址；如下抓包

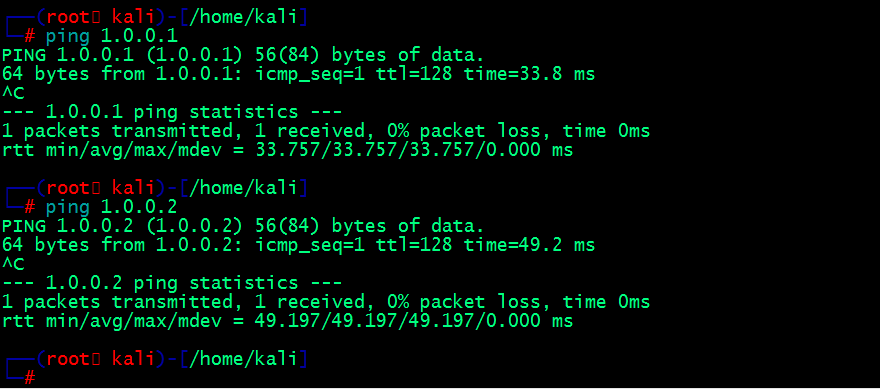

使用kali ping pc1和pc2

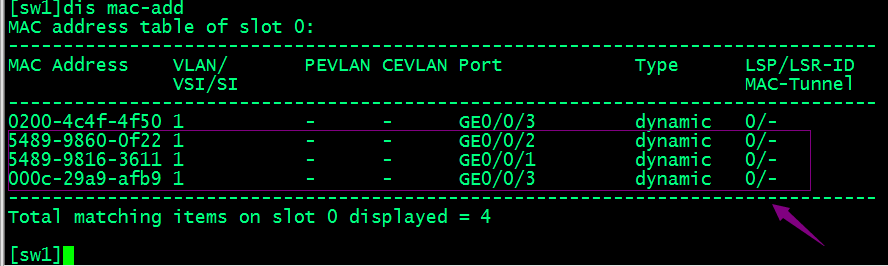

在交換機上查看mac地址表項
提示：可以看到對應的mac和介面一一對應；正是因為這個mac表項，對應交換機就能正常的將資料包轉發到對應介面發送出去；

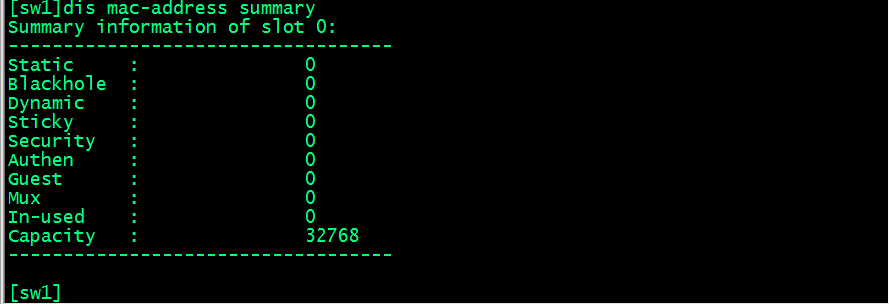

查看交換機mac地址表項匯總
提示：這里是模擬器bug，它的統計資料顯示不出來；從上圖可以看到該交換機最大容納32768條mac地址和介面對應的記錄，一旦超過這個記錄就會覆寫最老的記錄（覆寫只針對動態學習到的mac,靜態是覆寫不了的）；

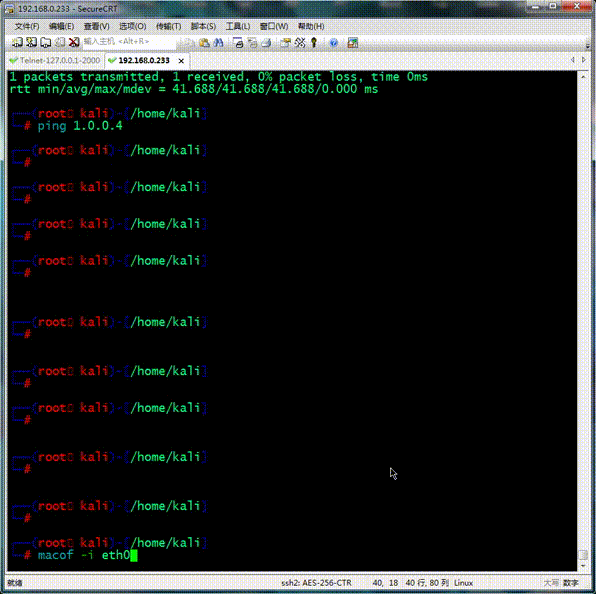

使用kali攻擊sw1

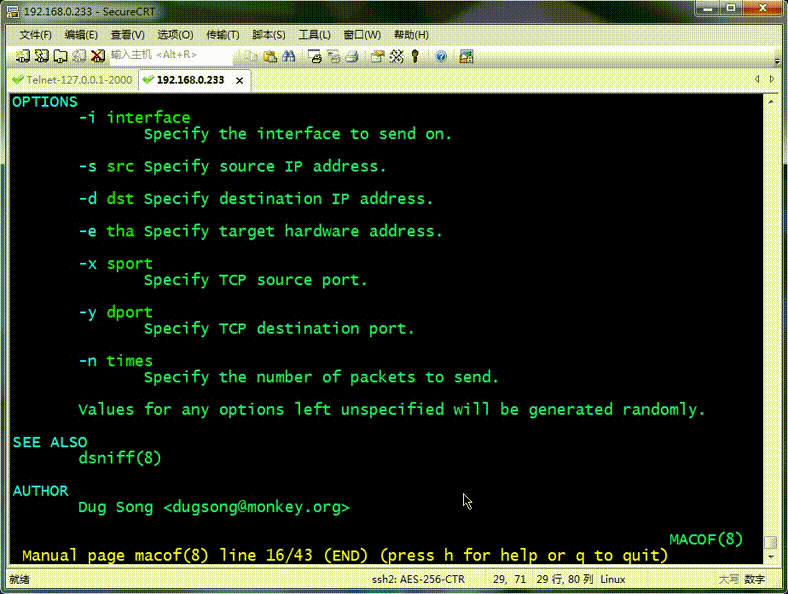

提示：使用macof工具來偽裝mac地址，該工具能在一瞬間偽造大量mac地址幀，然后從網卡發送出去；-i選項是用來指定從那個網卡發送；
提示：可以看到我們只把macof工具開來不到5秒，對應交換機就收到了大量的mac地址幀，瞬間交換機的mac地址表也多了許多mac地址條目；
以上就是mac泛洪攻擊的現象，我們總結一下，出現mac泛洪攻擊時，查看交換機的mac地址表項就會發現，在某一個介面下會存在大量的mac地址條目，很顯然這不正常；
MAC安全特性配置
1、添加靜態mac地址表項

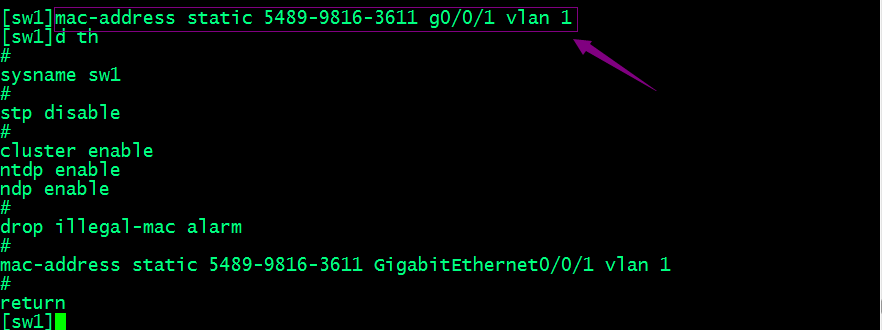

提示：添加靜態mac時，我們需要寫清楚對應mac 對應的介面和vlan即可；

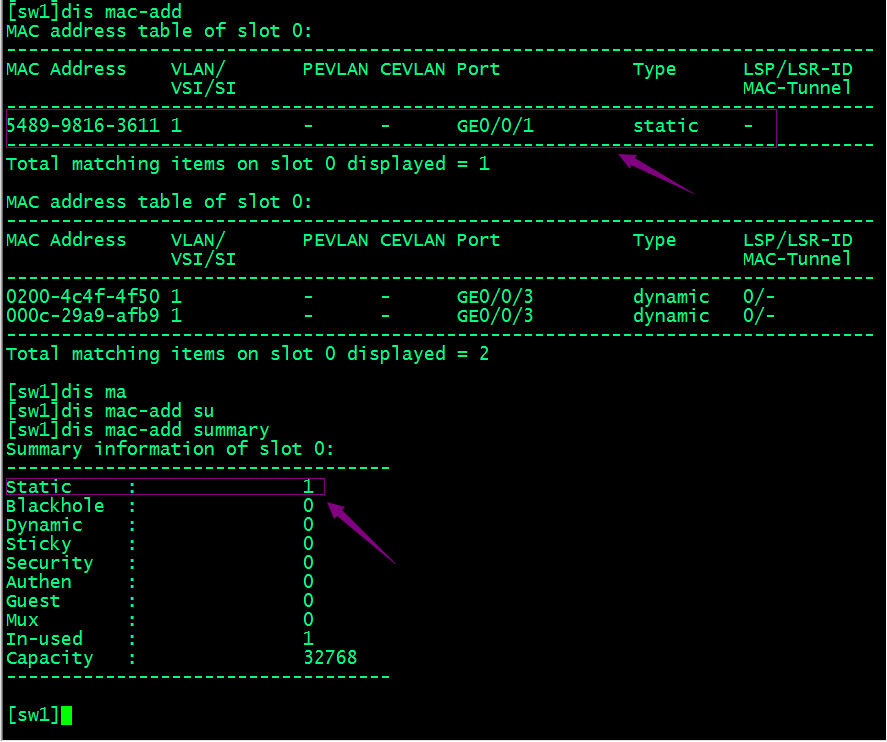

驗證：查看靜態mac是否添加成功？
提示：可以看到對應mac地址表里就多了一條我們剛才添加的記錄；匯總里也統計出有一條靜態條目；

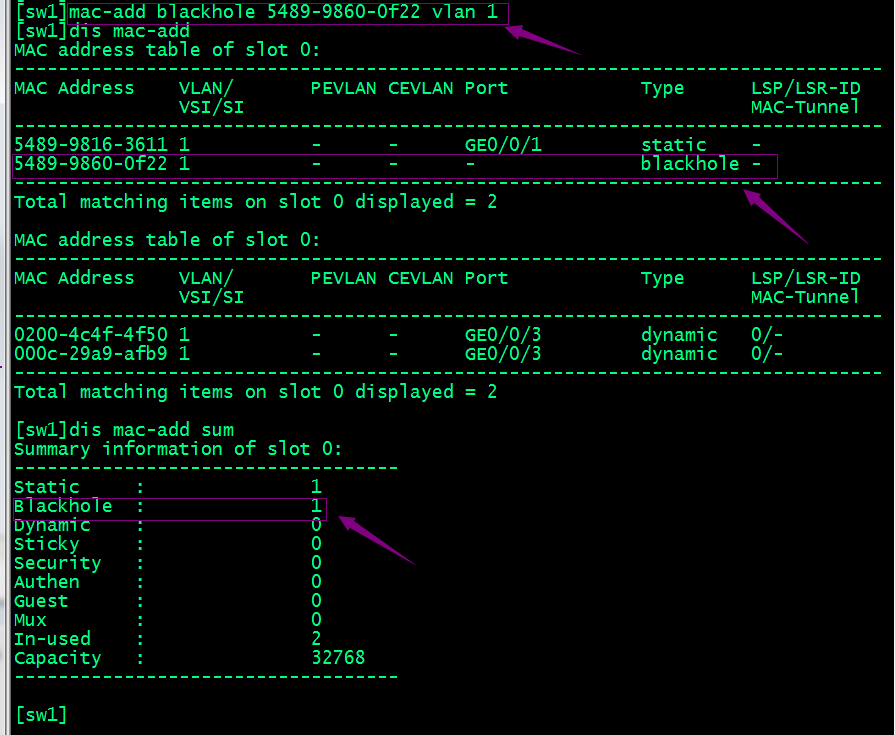

2、添加黑洞mac地址表項

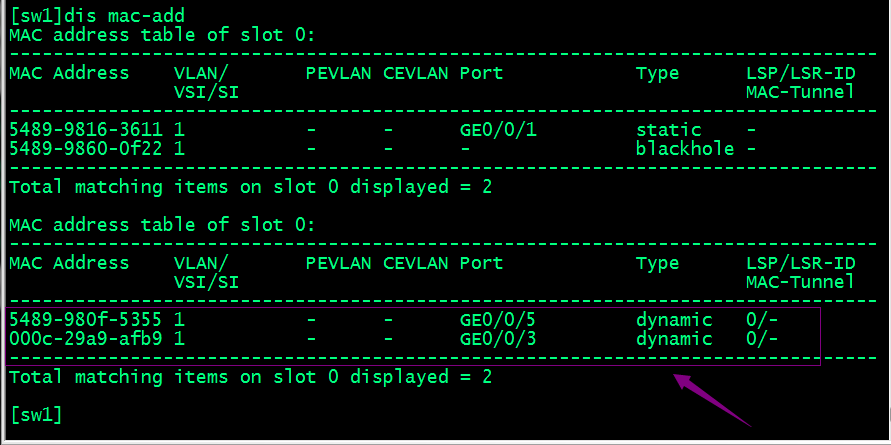

驗證：用kali ping pc2的地址，看看是否能夠ping通呢？

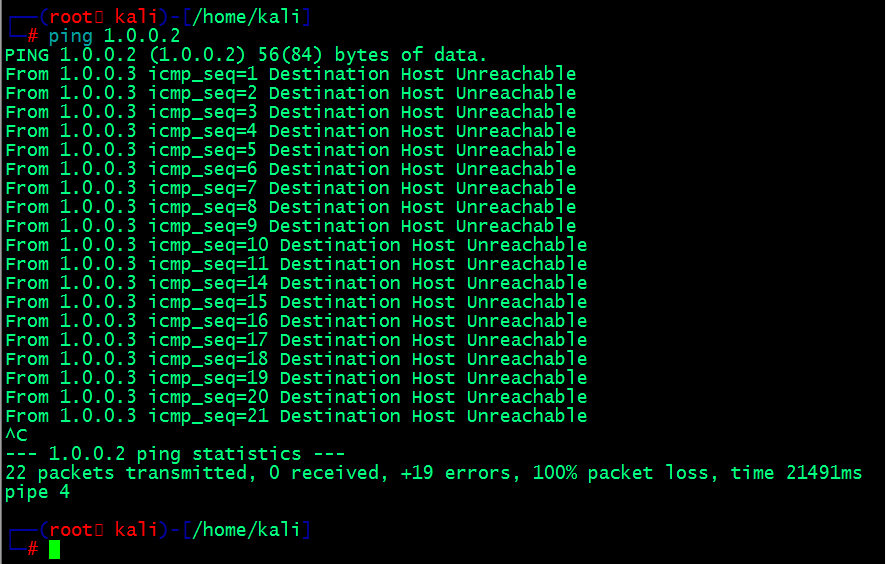

提示：可以看到現在kali就不能正常ping通pc2,原因是kali拿不到pc2的mac，因為pc2的mac是一個黑洞mac，對應pc2收到kali的arp請求，在發送自己的mac時，交換機會丟棄對應pc2發送到任何包；

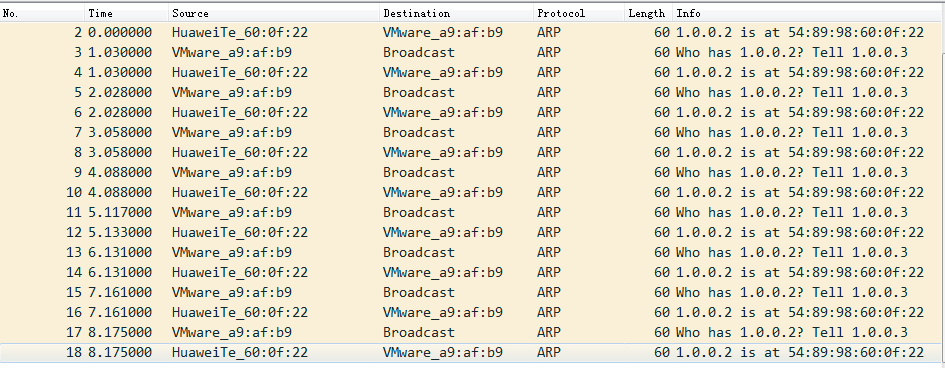

提示：第二張截圖是在pc2上抓取的，可以看到pc2的確回復了kali的arp請求，但是kali卻沒有收到，原因就是交換機丟棄了pc2的包，因為pc2發送的包，源mac被設定成黑洞mac了；
3、配置老化時間
提示：默認mac地址表項的老化時間為300秒；
4、禁止mac地址學習功能
提示：以上命令可以在vlan模式和介面模式下使用，在介面模式下使用作用范圍為當前介面，在vlan模式下使用作用范圍是對應vlan；該命令后面還有兩個引數，一個是forward，一個是discard；默認是不寫后面的動作就是forward，表示轉發；即對應埠或vlan所有介面，只是關閉動態學習mac的功能，但收到arp回復包進行轉發；discard則表示根據目標mac地址，如果目標mac地址在mac地址表項存在，則轉發，如果目標mac地址不存在mac地址表則丟棄；

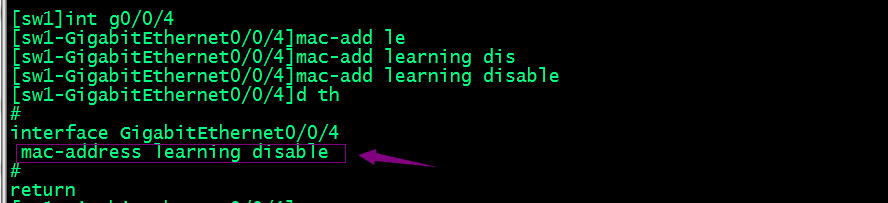

實驗：把g0/0/4介面的學習mac功能關閉，并配置默認動作為discard

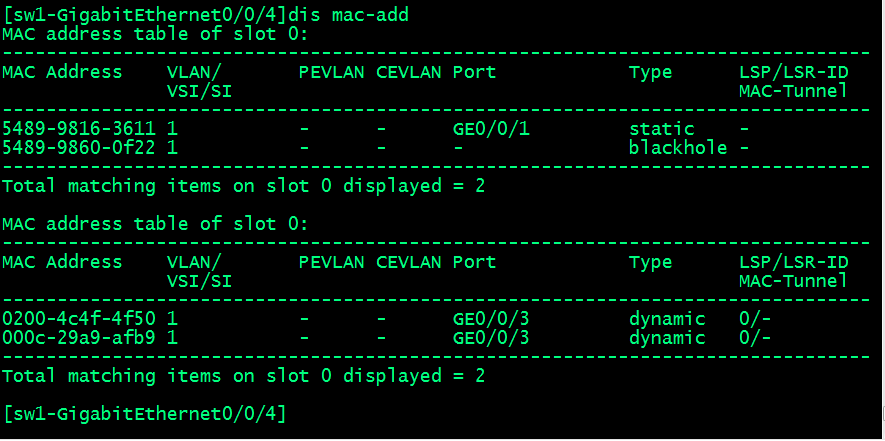

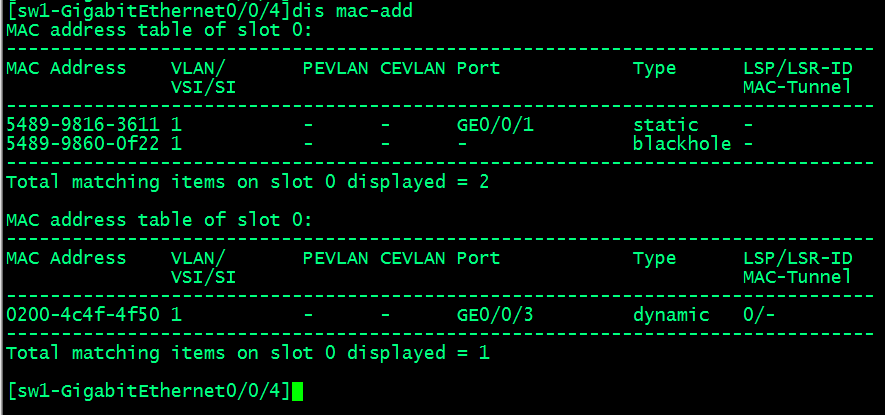

查看mac地址表，看看對應g0/0/4口是否學習到mac?
提示：可以看到現在mac表，對應g0/0/4口沒有學習到任何mac；
用pc1 ping pc3，看看對應介面是否會學習到mac？通信是否會通呢 ？

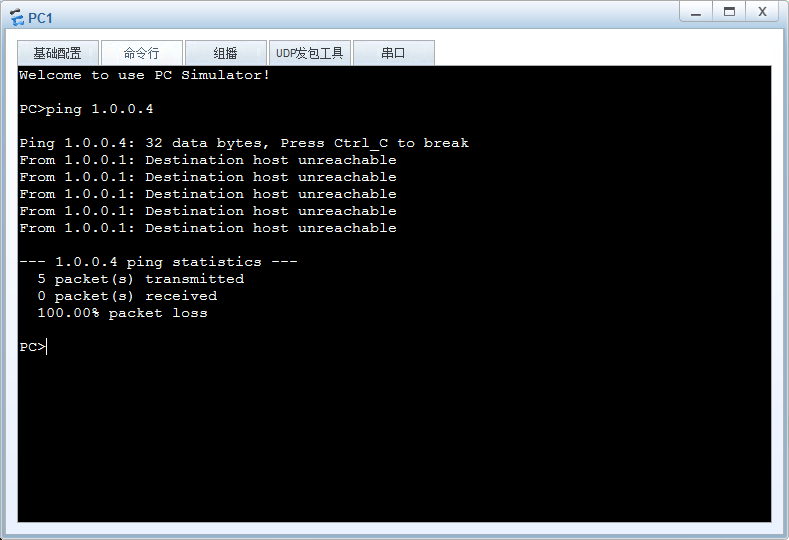

提示：可以看到對應pc1pingpc3并沒有ping通；
查看mac地址表項
提示：可以看到4口也沒有學習到mac；
抓包查看程序

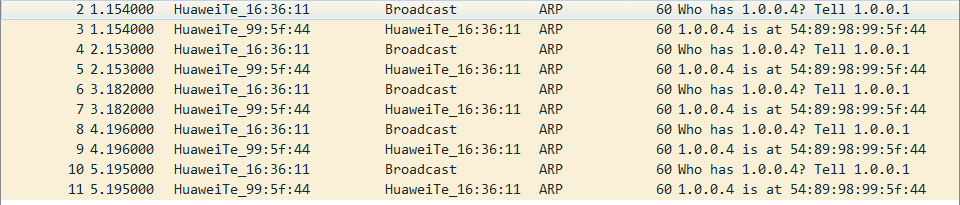

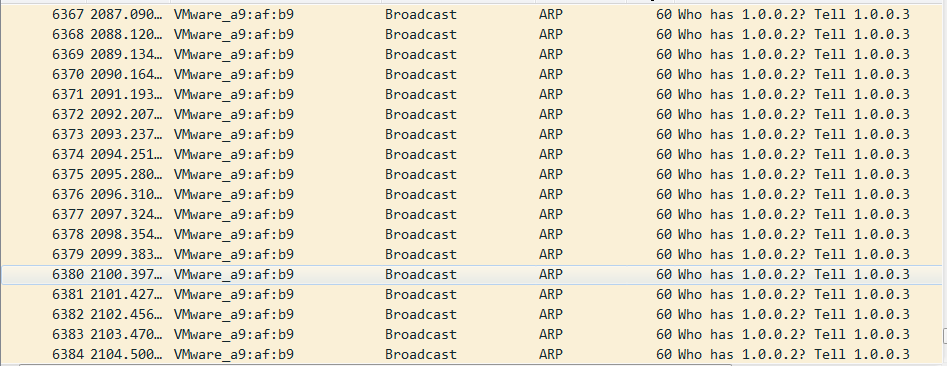

提示：在pc3上抓包，可以看到對應pc3收到pc1的arp廣播，并做了回復；

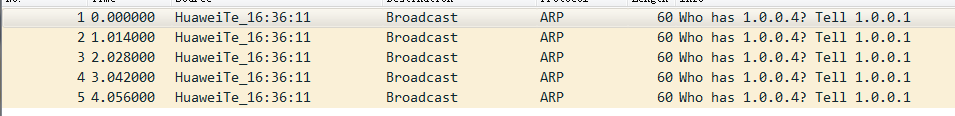

在pc1上抓包
提示：在pc1上抓包，對應pc3的arp回復包并沒有收到，說明g0/0/4口丟棄了arp回復包，導致pc1拿不到pc3的mac，也就無法正常通信；

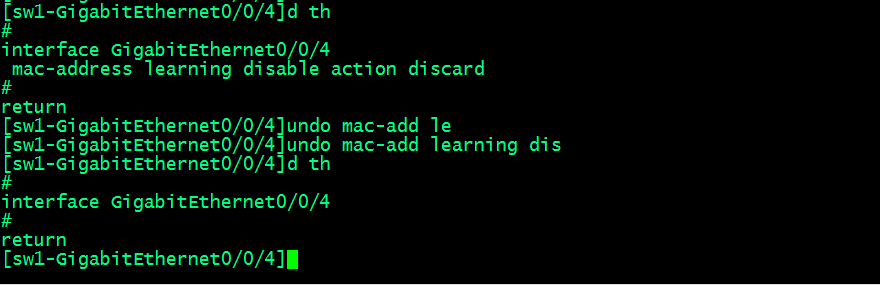

洗掉g0/0/4的禁止動態學習mac地址，先讓g0/0/4學習到mac，然后再禁用學習功能呢
pc3發包，讓交換機學習到mac

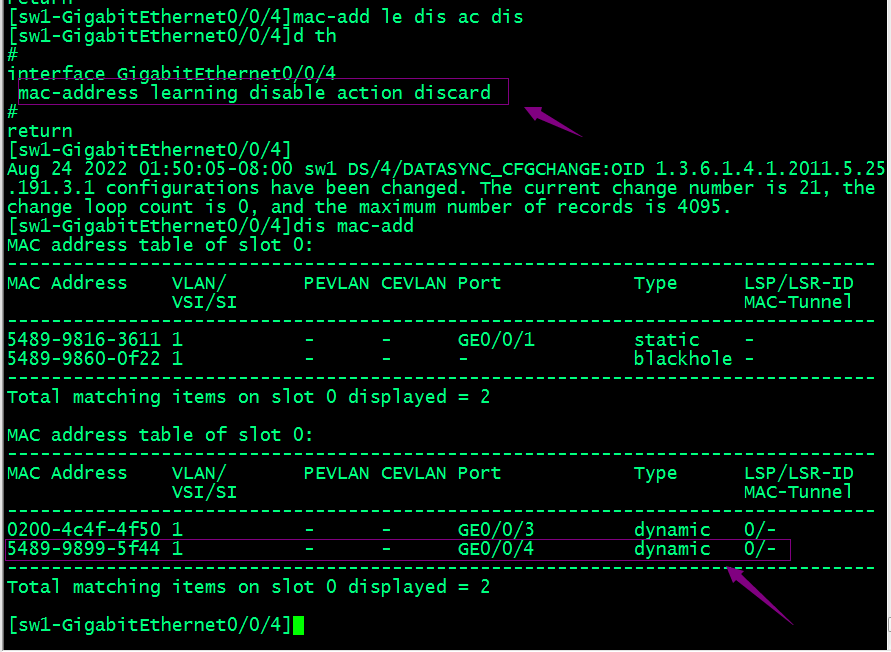

禁用4口學習mac功能

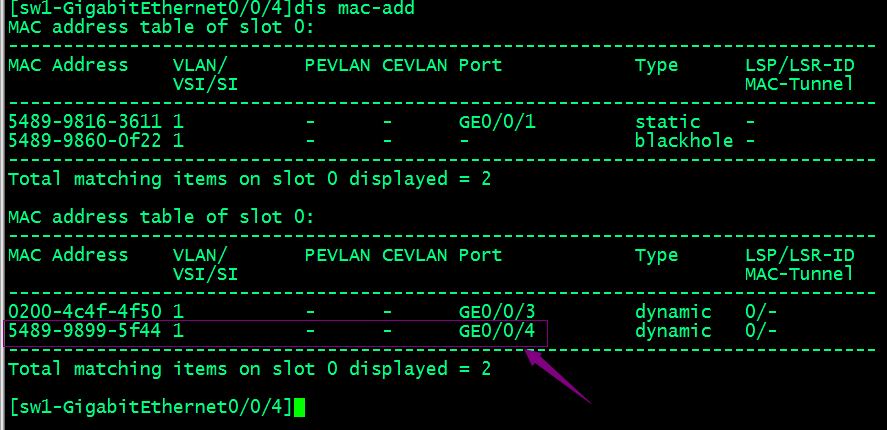

提示：可以看到現在4口已經學習到mac；

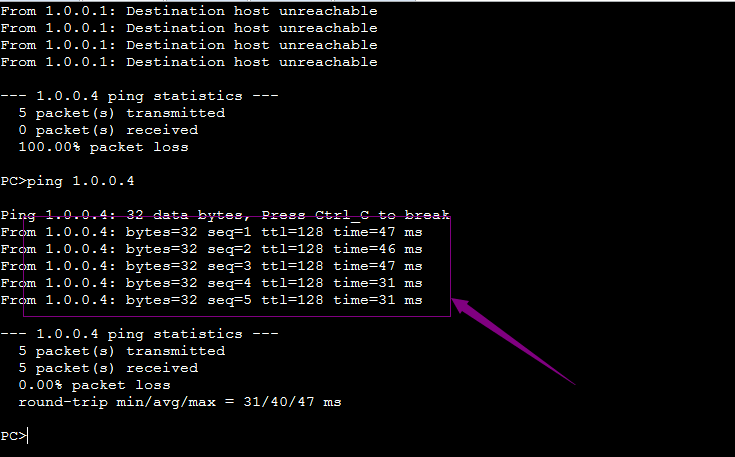

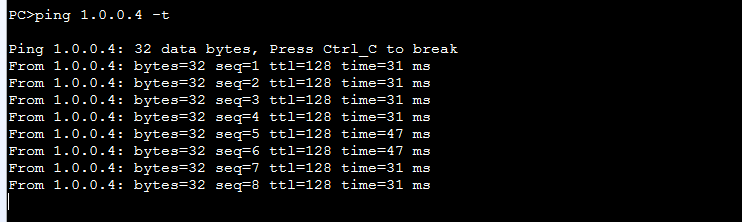

現在pc1 ping pc3 看看是否能通？
提示：可以看到現在pc1pingpc3是能夠正常ping通的，這是因為交換機的mac地址表項里對應通信的目標mac，對應資料包會轉發，如果沒有則丟棄；當然，如果mac地址表老化，對應條目被洗掉，那么通信也無法正常進行；
把動作改為forward，看看對應介面是否能夠學習到mac呢？通信是否正常呢？
pc1 ping pc3看看g0/0/4是否學習到mac？對應通信是否能夠正常通行呢？
提示：可以看到通信是可以正常通訊，但是對應介面是不能夠學習到mac條目的；

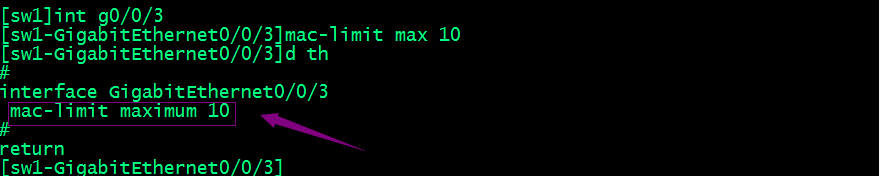

5、限制埠學習mac地址的數量
提示：該命令可以在介面模式和vlan模式下使用，在介面模式下作用范圍當前介面，在vlan模式下作用范圍是對應vlan；
驗證：用macof工具攻擊，看看對應3口是否只能學習到10條mac地址條目呢？
提示：可以看到對應交換機的終端在報警，對應3口也只能學習到10條mac地址條目；這里需要注意，這個學習到的mac是先學滿10條，后面的就不學習了，并不是重復覆寫；

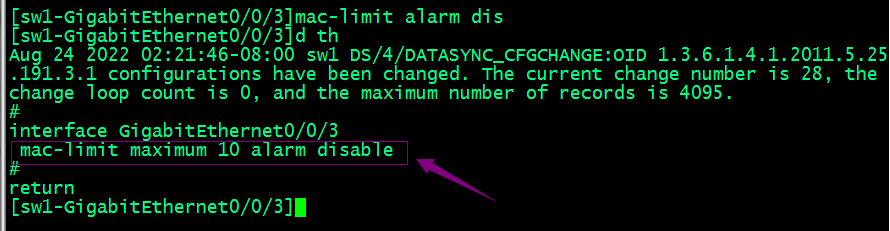

6、配置告警
提示：開啟或關閉報警，必須配置前邊的最大學習限制才可以，否則它會提示Error: Failed to change the configurations of the action or alarm because the MAC-limit rule does not exist.；
7、開啟丟棄全0非法mac地址報文的功能
提示：以上兩條命令在全域模式下使用；第一條作用是開啟因收到全0非法mac報警；第二條表示開啟丟棄全0非法mac；

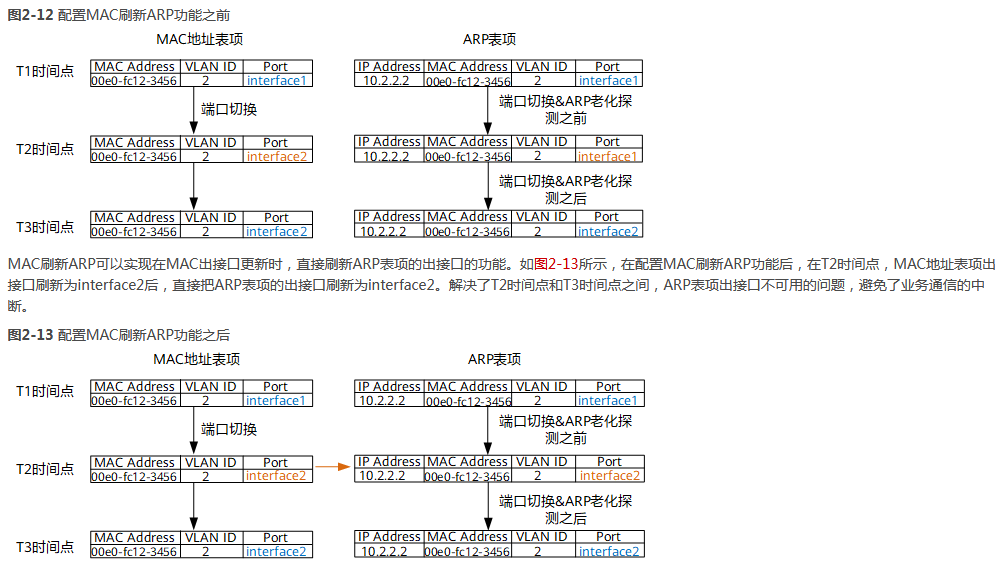

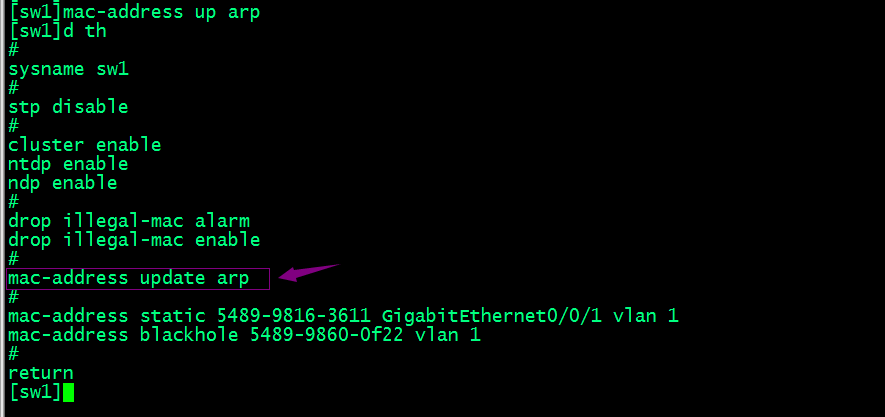

8、配置mac重繪arp功能
提示：arp表是ip地址和mac地址以及出介面的對應表，mac地址表是mac地址和出介面的對應表；兩者老化時間不一樣，就導致當mac地址表是g0/0/1介面更新到g0/0/2口，對應arp里的資訊還在g0/0/1口，這會導致通信中斷；為了避免這樣的問題，上述命令就表示當mac表項發生變化，通知arp表項對應條目更新，從而避免通信中斷的問題；
官方檔案示意圖
