一、RSTP快速生成樹
? Rapid Spanning Tree Protocol 快速生成樹，
? RSTP是STP的升級版本，與STP相比，最顯著的特點就是通過新的機制，加快了收斂速度，

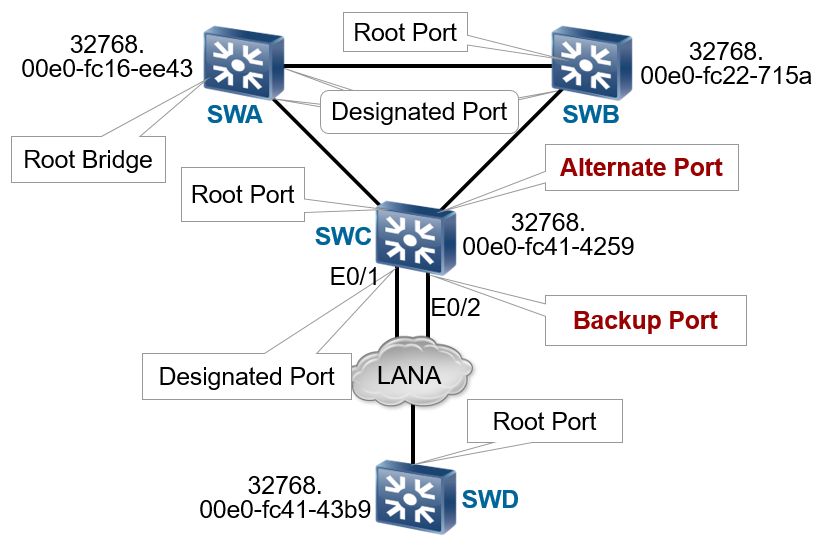

二、交換機埠角色
| 埠角色 | 描述 |
| Root Port | 根埠，是所在交換機上離根交換機最近的埠，穩定時處于轉發狀態， |
| Designated Port | 指定埠，轉發所連接的網段發往根交換機方向的資料和從交換機方向發往所連接的網段的資料，穩定時處于轉發狀態， |
| Backup Port | 備份埠，不處于轉發狀態，所屬交換機為埠所連網段的指定交換機， |
| Alternate Port | 預備埠，不處于轉發狀態，所屬交換機不是埠所連網段的指定交換機， |
三、交換機埠狀態
| 埠狀態 | 描述 |
|
Discarding |
此狀態下埠對接收到的資料做丟棄處理，埠不轉發資料幀，不學習MAC地址表， |
|
Learning |
此狀態下埠不轉發資料幀，但是學習MAC地址表，參與計算生成樹，接收并發送BPDU， |
|
Forwarding |
此狀態下埠正常轉發資料幀，學習MAC地址表，參與計算生成樹，接收并發送BPDU， |

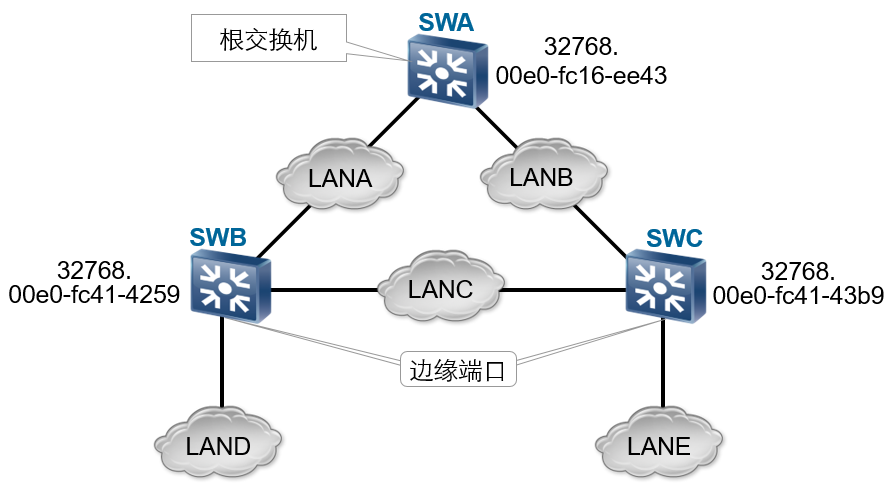

四、邊緣埠

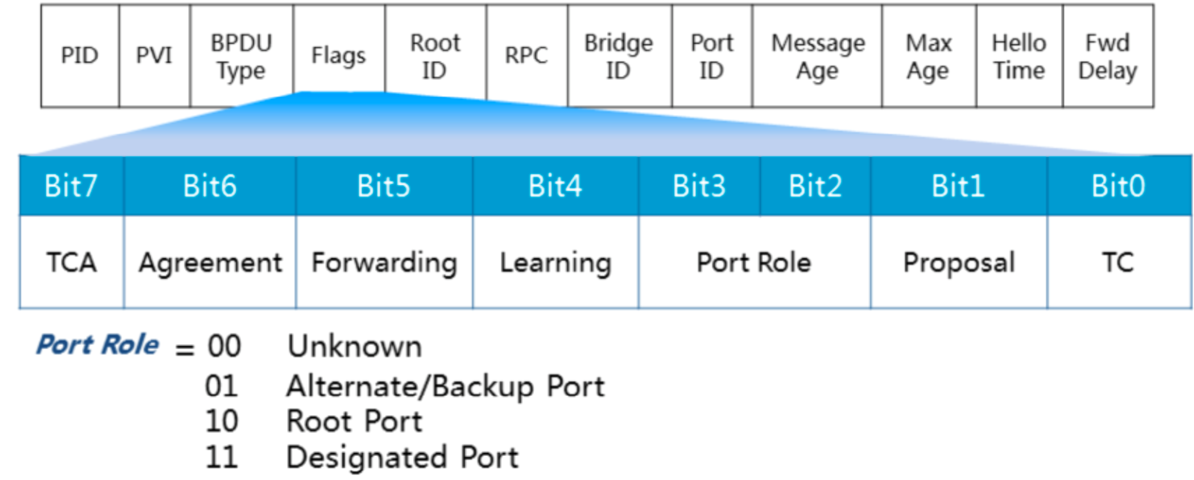

五、BPDU （Bridge Protocol Data Unit）
? STP的配置BPDU的Flag欄位的中間6位在RSTP中得到了應用

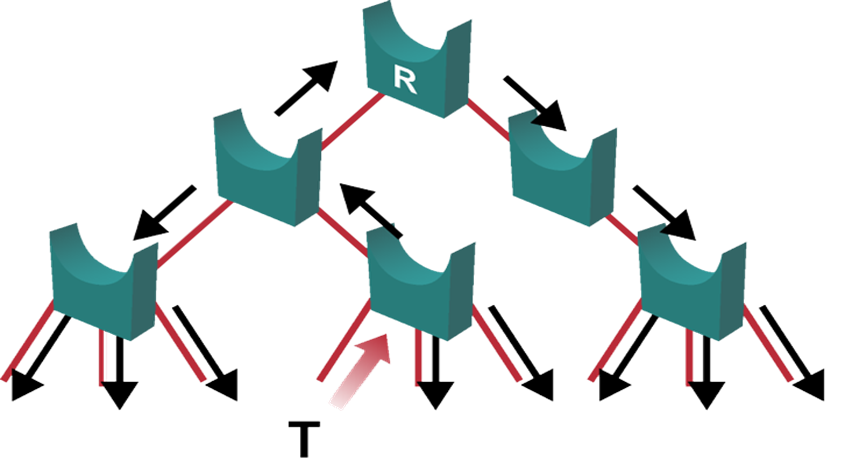

六、RSTP發送BPDU
? 在802.1D中，只有當SW從根埠收到BPDU時，非根橋才能轉發BPDU，
? 在802.1w中，每個SW會每隔2S就發送一次包含當前資訊的BPDU，

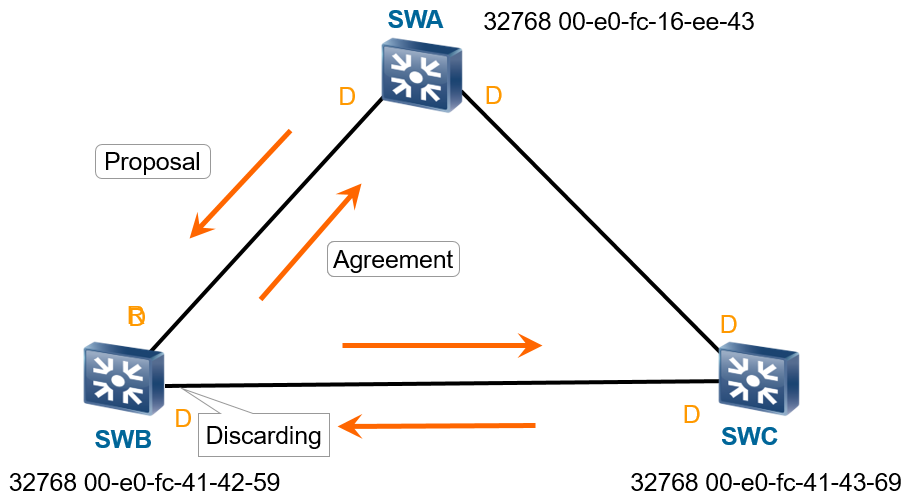

七、RSTP的初次收斂
