★Access介面是交換機上用來連接用戶主機的介面，

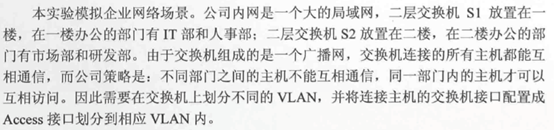

實驗內容：
實驗步驟：

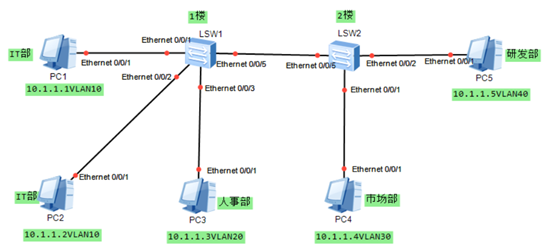

（1） 打開仿真軟體eNSP，新建拓撲，根據實驗內容建立如下實驗拓撲圖，

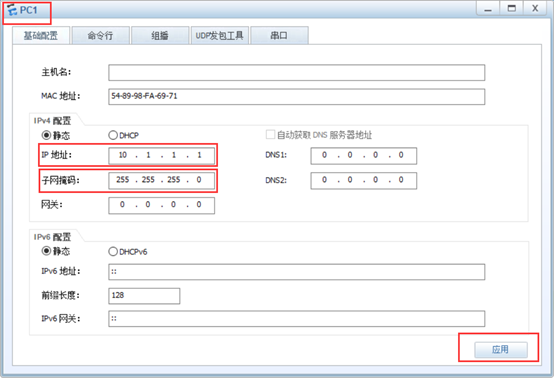

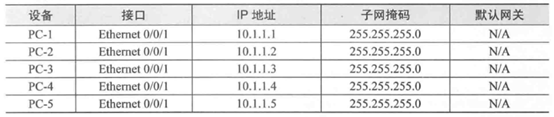

（2） 按照如下的編址表對每一臺PC終端進行配置，（這里只給出PC-1的配置截圖，其他終端與PC-1一致）

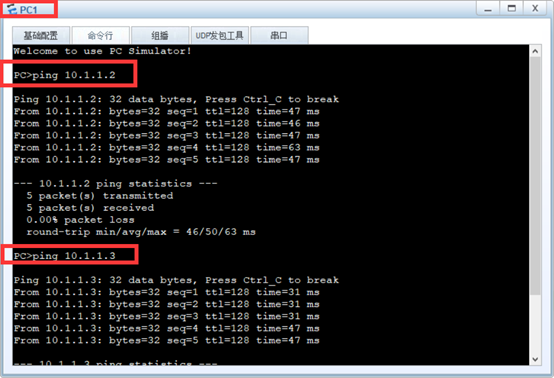

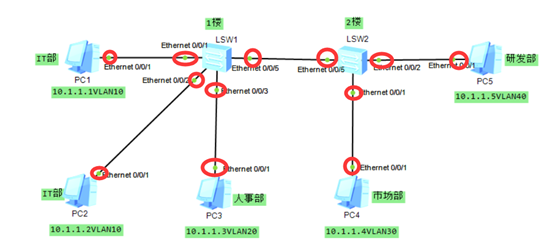

（3） 配置完成之后，使用ping命令檢測各直連鏈路的連通性，保證所有的PC都能互相通信，（注意：本步驟需要先行啟動所有設備à選中一個設備，右擊，二級選單單擊“啟動”，啟動成功的標志是埠紅點變綠）
（4） 創建vlan（除了默認的vlan1之外，其余的vlan都需要手工創建）

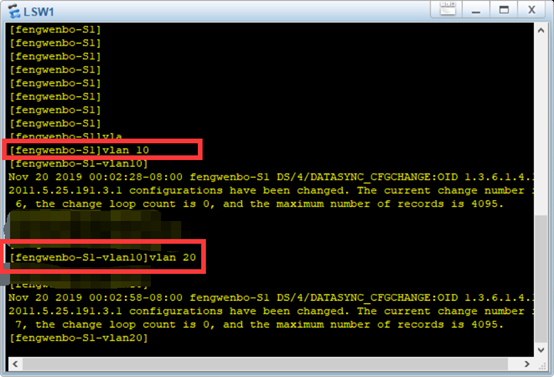

4.1在fengwenbo-S1交換機上使用使用兩條命令分別創建vlan10和vlan20

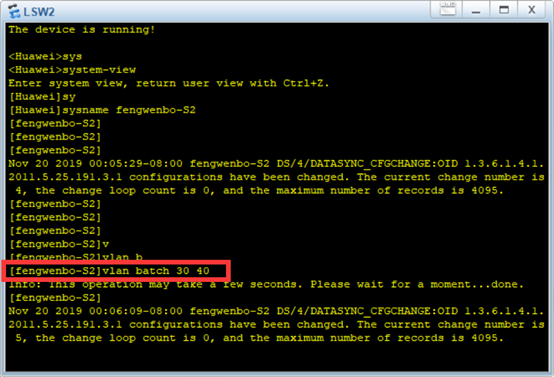

4.2在fengwenbo-S2交換機上使用一條vlan bath命令創建vlan30和vlan40

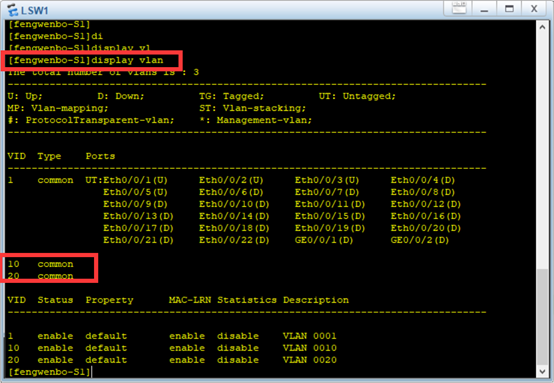

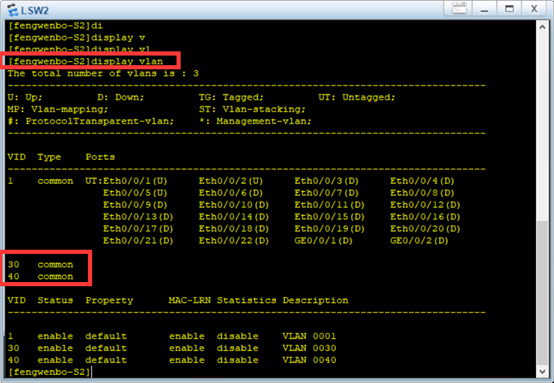

4.3配置完成后，分別在fengwenbo-S1和fengwenbo-S2上使用display vlan命令查看vlan的相關資訊，

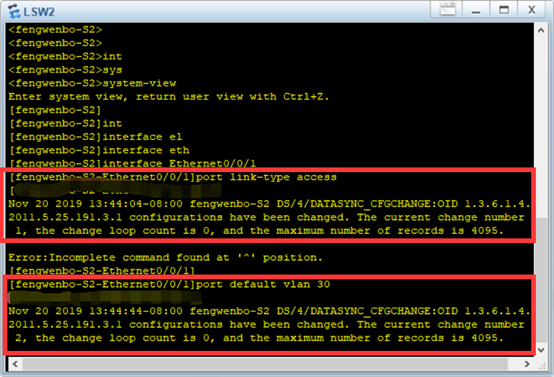

（5） 正確看到配好的vlan后，接下來使用port link-type access命令配置所有fengwenbo-S1和fengwebo-S2交換機上連接PC的介面型別為Access介面，并且使用port default vlan命令配置介面的默認的VLAN并同時加入到相應的VLAN中，默認情況下，所有介面的VLAN ID為1，（這里以fengwenbo-S2交換機Ethernet為例），

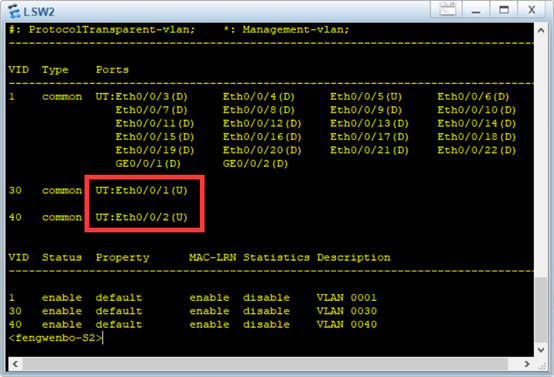

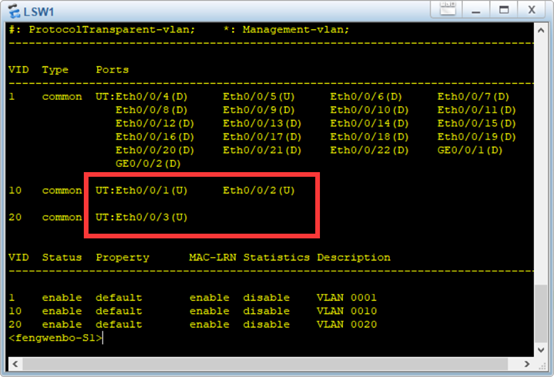

（6） 配置完成后，再次查看fengwenbo-S1和fengwenboS2上的VLAN資訊，
（7）檢查驗證實驗結果
（8）在交換機上將不同介面加入各自不同的VLAN中后，屬于相同VLAN的介面處于同一個廣播域，相互之間可以直接通信，屬于不同VLAN的介面是處于不同的廣播域，相互之間不能直接通信，在本實驗環境中，只有同屬于IT部門VLAN10的兩臺主機PC-1和PC-2之間可以互相通信，其他不同部門間的PC之間將無法通信，在IT部門的終端PC-1上分別測驗與同部門的終端PC-2、HR部門的PC-3間的連通性，

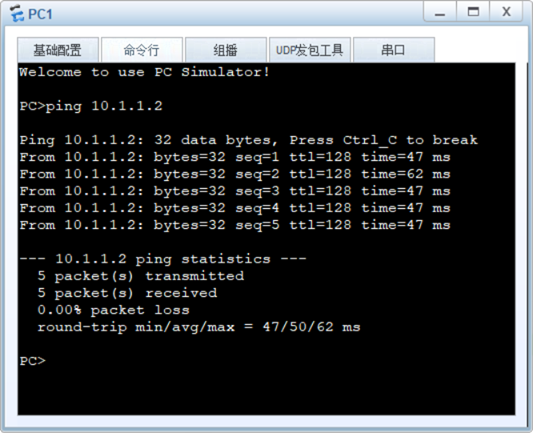

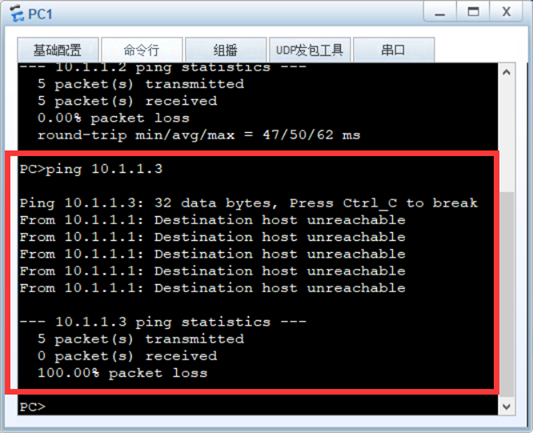

8.1 PC-1可以ping通同部門的PC-2，卻ping不通HR部門的PC-3，
