實驗原理
在以太網中，通過劃分VLAN來隔離廣播域和增強網路通信的安全性，以太網通常由多臺交換機組成，為了使VLAN的資料幀跨越多臺交換機傳遞，交換機之間互連的鏈路需要配置為干道鏈路(Trunk Link)，和接入鏈路不同，干道鏈路是用來在不同的設備之間(如交換機和路由器之間、交換機和交換機之間)承載多個不同VLAN資料的，它不屬于任何一個具體的VLAN,可以承載所有的VLAN資料，也可以配置為只能傳輸指定VLAN的資料，
Trunk埠一般用于交換機之間連接的埠，Trunk埠可以屬于多個VLAN,可以接收和發送多個VLAN的報文，
當Trunk埠收到資料幀時,如果該幀不包含802.1Q的VLAN標簽,將打上該Trunk埠的PVID;如果該幀包含802.1Q的VLAN標簽，則不改變，
當Trunk埠發送資料幀時，當該所發送幀的VLAN ID與埠的PVID不同時，檢查是否允許該VLAN通過，若允許的話直接透傳，不允許就直接丟棄;當該幀的VLANID與埠的PVID相同時，則剝離VLAN標簽后轉發，
實驗內容
本實驗模擬某公司網路場景，公司規模較大，員工200余名，內部網路是一一個大的局域網，公司放置了多臺接入交換機(如S1和S2)負責員工的網路接入，接入交換機之間通過匯聚交換機S3相連，公司通過劃分VLAN來隔離廣播域，由于員工較多，相同部門的員工通過不同交換機接入，為了保證在不同交換機下相同部門的員工能互相通信，需要配置交換機之間鏈路為干道模式，以實作相同VLAN跨交換機通信，
實驗步驟：

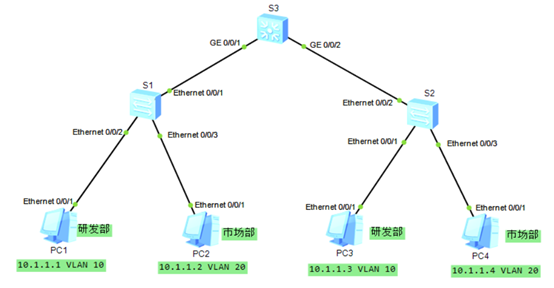

（1） 根據實驗內容，利用eNSP仿真軟體畫出如下拓撲圖：

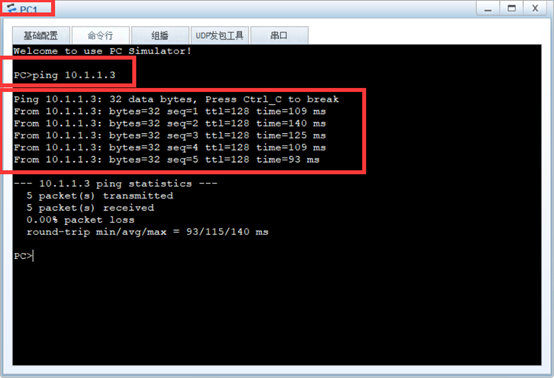

（2） 根據下面的編址表進行相應的IP地址配置，啟動所有設備并利用Ping命令測驗直連鏈路的連通性，（沒有劃分VLAN之前，兩兩之間應該都能ping通，這里以“PC-1”ping“PC-3”為例）
（3） 在三臺交換機上分別創建VLAN10和VLAN20,研發部員工屬于VLAN10，市場部員工屬于VLAN20，
[fengwenbo-S1]vlan 10
[fengwenbo-S1-vlan10]vlan 20
[fengwenbo-S2]vlan 10
[fengwenbo-S2-vlan10]vlan 20
[fengwenbo-S3]vlan 10
[fengwenbo-S3-vlan10]vlan 20

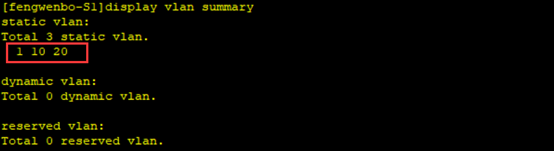

（4） 使用display vlan summary來查看配置好的vlan簡要資訊，（這里以fengwenbo-S1為例，實際上三個交換機都需要檢查一下vlan是否配置好）

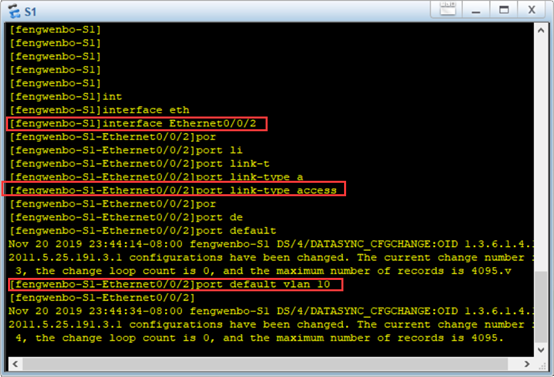

（5） 在fengwenbo-S1中配置E 0/0/2和E 0/0/3為access介面，并且劃分到相應的VLAN;
在fengwenbo-S2中配置E 0/0/3和E 0/0/4為access介面，并且劃分到相應的VLAN；
配置完成后使用display port vlan 命令檢查VLAN和介面配置情況，
（注：這里以fengwenbo-S1中的E 0/0/2為例，其他的介面配置方法一樣）

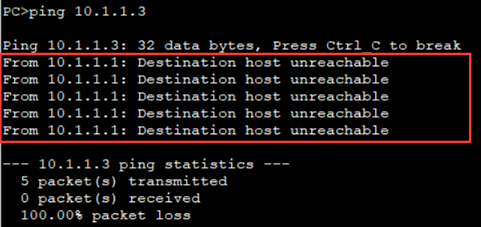

（6） 測驗相同部門中的PC是否可以進行通信（以研發部PC-1,PC-3為例）
發現相同部門之間并不能正常通信，
（7） 為了讓交換機能夠識別和發送跨越交換機的VLAN報文，需要將交換機間相連的介面配置成為Trunk介面，配置時要明確被允許通過的VLAN，實作對VLAN流量傳輸的控制，

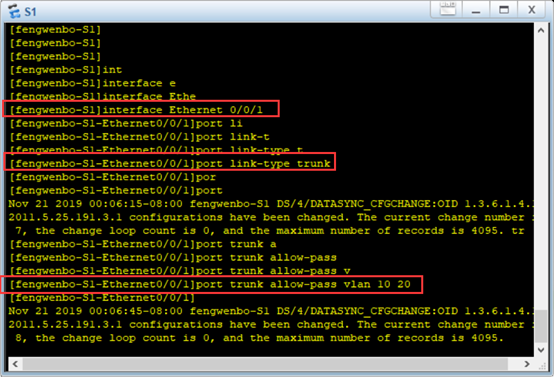

7.1在fengwenbo-S1上配置E 0/0/1為Trunk介面，允許VLAN10和VLAN20通過，

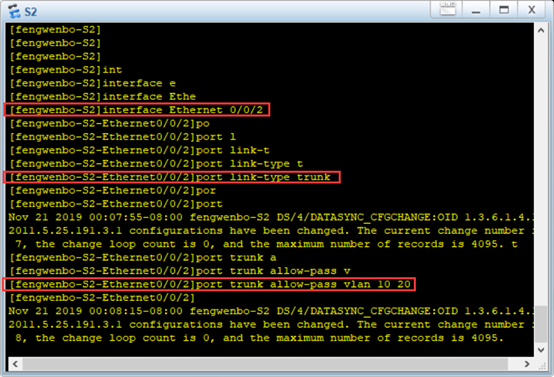

7.2在fengwenbo-S2上配置E 0/0/2為Trunk介面，允許VLAN10和VLAN20通過，

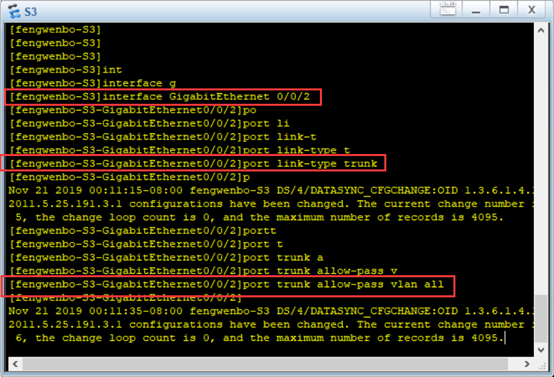

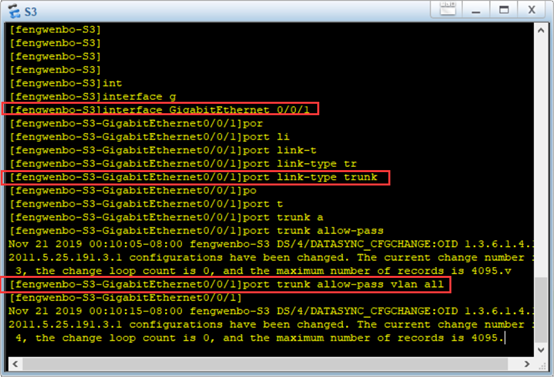

7.3在fengwenbo-S3上配置GE 0/0/1和GE 0/0/2為Trunk介面，允許所有VLAN通過，
（8） 使用display port vlan 命令來查看Trunk的配置情況，這里以fengwenbo-S3為例

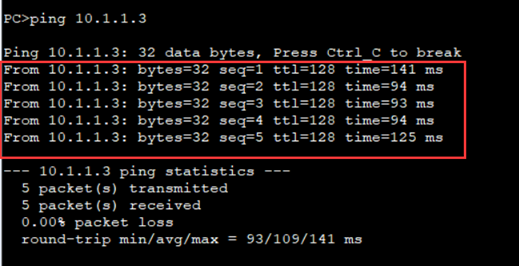

（9） 再次測驗部門間的PC的連通性，同樣以研發部的PC-1和PC-3為例：
發現可以進行通信，實驗結束，
