HR系列衛星時鐘服務器是由公司通過多年在北斗衛星 、GPS、通信 和計算機網路等領 域的科技攻關， 成功研制出的高精度時鐘系列產品之一，

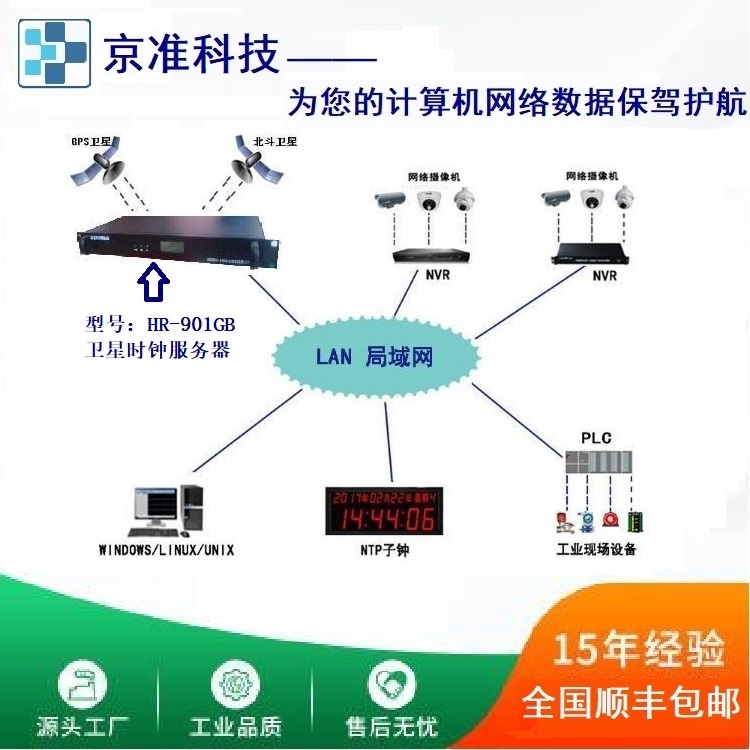

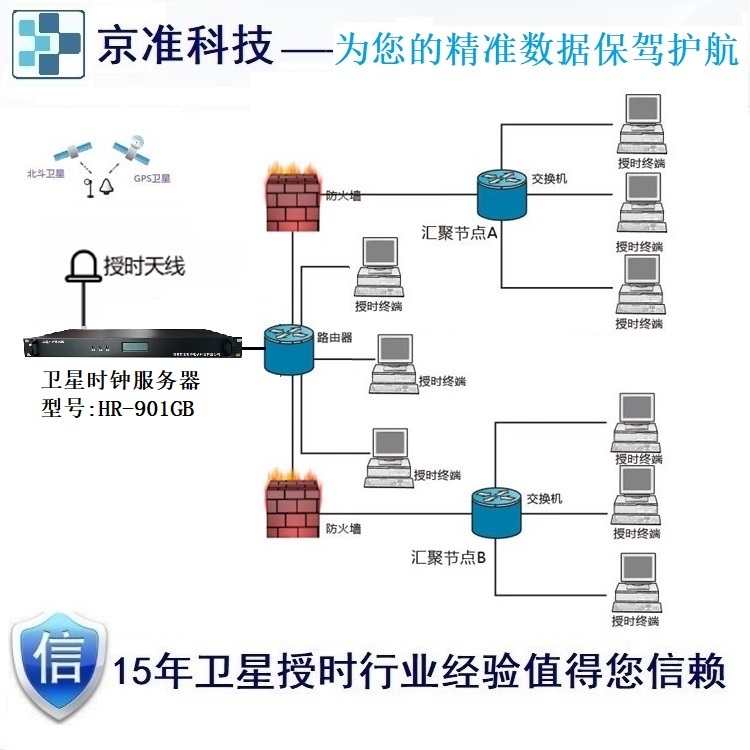

HR系列衛星時鐘服務器同時接收“北斗一號”衛星信號和 GPS衛星信號，輸出高精度的時 間資訊，具有網路時間服務器功能 和時間測量功能，設備可直接作為北斗和 GPS 雙衛星系統網路時間服務器、電力對時測量設備，為計算機網 絡提供高精度的網路授時、電 力系統對時測量和網路時間同步等功能，設備主要功能如下：
? 完善的北斗和 GPS 信號監測，自動選擇衛星信號
? 提供高精度 1PPS、1PPM、1PPH 輸出
? 支持標準 NTP/SNTP 網路時間傳輸協議，用于網路授時
? 支持NTPv1.v2.v3&v4、ARP、ICMP、HTTP、UDP、SNMP 協議
? 支持本地和遠程網管，通過網口進行引數配置
? 最大支持上萬個用戶的網路授時服務
? 提供基于 RS232 和網口 UDP 協議的兩種輸出方式
? 提供液晶面板顯示
? 北斗源具有自動獲取坐標功能
HR系列衛星時鐘服務器用戶手冊
1.2 產品技術指標
1. 周波測量精度
周波測量精度：0.001 周
2. 工頻鐘差測量精度
工頻鐘差測量精度：≤20 ms
3. 時碼輸出精度
經串口輸出的中國 UTC 時間資訊與 1PPS 信號的同步精度優于
0.3ms，
4. 脈沖信號性能
脈沖型別
1PPS
1PPM
1PPH
專案
準時沿
時間準確度
脈沖寬度
準時沿
時間準確度
脈沖寬度
準時沿
時間準確度
脈沖寬度
性能指標
上升沿
上升時間≤50ns
≤200ns
200ms
上升沿
上升時間≤50ns
≤200ns
200ms
上升沿
上升時間≤50ns
≤200ns
200ms
5. 網路授時特性
網路型別
局域網
廣域網
精度
1ms-10ms
10ms-100ms
6. 告警輸出埠特性
繼電器空接點輸出，C、E 間耐壓：240V/DC，電流：10mA；
吸合告警，具備 GPS 源不可用告警、北斗源不可用告警、設備自
檢告警和電源丟失告警的功能，
7. 產品特性
專案
外形尺寸（長 x 寬 x 高）
重量
作業電壓
測頻電壓
功耗
作業溫度
存盤溫度
作業濕度
存盤濕度
散熱方式
描述
432mm x 300mm x 44mm
3.1 Kg
直流：110～260V
交流：110～260V/47～63Hz
交流：220V ± 10%
＜15W
-5°C～50°C
-20°C～70°C
10%～90%，非凝露
5%～95%，非凝露
機箱內風扇及排風孔散熱
1.3 硬體介紹

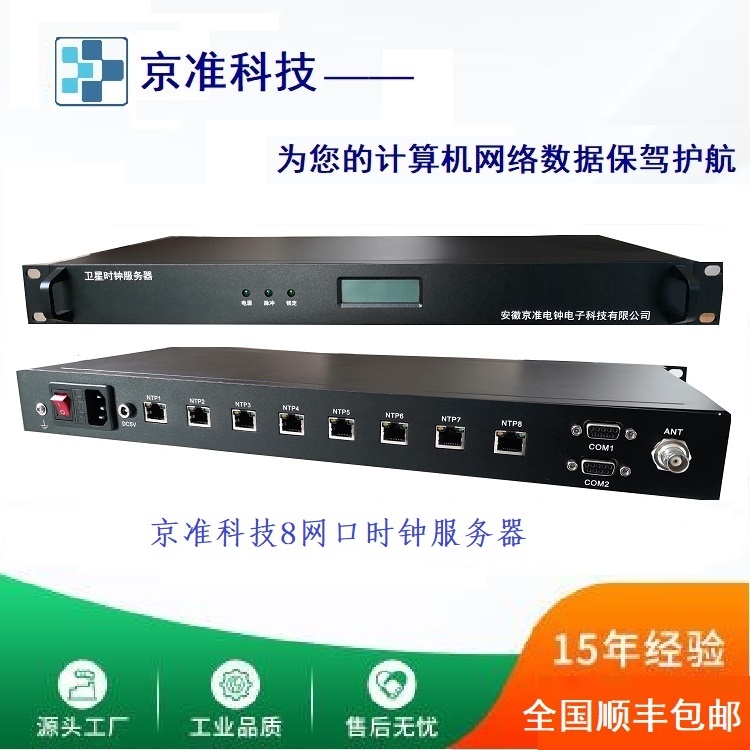

1.3.1 產品外觀
1. 前面板
1）產品標識 （2）液晶顯示屏
（3）POWER：電源指示燈 （4）ALARM：告警指示燈
（5）1PPS：1PPS 信號指示燈 （6）數字鍵：數字輸入鍵
（7）方向鍵：方向鍵 （8）CANCEL：取消鍵
（9）ENTER：確認鍵
圖 1.2 后面板示意圖
（1）BD：北斗天線輸入，TNC 介面
（2）GPS：GPS 天線輸入，BNC 介面
（3）1PPH：時脈沖輸出，TTL 電平，光耦隔離
（4）1PPM：分脈沖輸出，TTL 電平，光耦隔離
（5）1PPS：秒脈沖輸出，TTL 電平，光耦隔離
（6）COM1 COM4：報文輸出，RS232 電平，光耦隔離
（7）COM2 COM3：報文輸出，RS232 電平，光耦隔離
（8）LAN：RJ-45，網路授時與管理介面，UDP 協議報文輸出，10/100Base-T
（9）告警：設備告警指示接線端子，繼電器空接點
（10）周波入：測頻電源輸入介面，航空接頭
（11）作業電源插座
（12）電源開關
（13）接地端子
指示燈
POWER
1PPS
ALARM
狀態
綠燈亮
綠燈滅
綠燈閃
綠燈滅
紅燈閃
紅燈滅
含義
衛星同步時鐘通電
衛星同步時鐘斷電
1PPS 信號可用
1PPS 信號不可用
有告警
無告警
二、設備安裝與管理
2.1 設備安裝
警告：請務必嚴格遵循以下事項進行安裝，
? 安裝天線饋線時，設備需斷電
? 天線接頭必須注意防水、防潮
? 設備接地良好
通過調整天線的方位 角、選擇衛星波束 ，檢查天線接收信 號的
功率和誤碼率，正常接收時信號功率參考值不小于“2 ”，
第三步：連接饋線與機箱后面板標識為“BD”的 TNC 介面，
安裝 GPS 天線
第一步：架設天線
天線應架設在高處沒有遮擋的地方，比如樓頂上，上方要開
闊，見圖 2.4，最好保持天線仰角 15°以上沒有遮擋，避免大功
率的電磁輻射，
信號最好 信號一般 信號很差
圖 2.4 GPS 天線架設方式
第二步：連接 GPS 饋線與機箱后面板標識為 GPS的 BNC介面，
使用直 通網線 連接機箱 的以 太網介面 和網路 交換機 ，網線 采用
UTP-5（非屏蔽 5 類雙絞線），
5. 連接周波源輸入
將周波測驗源接入設備，進行周波測量，
6. 連接地線
使用護地電纜將機 箱后面板標識為 的接地端子與 大地連接，
要求接地電阻不大于 5Ω，
7. 連接電源線
使用標配電源線連接機箱和電源插座，
8. 安裝檢查
檢查機箱后面板各個介面的連接，確認無誤后，可上電進行系統
配置，具體操作在下一節介紹，
通過電力系統衛星同步時鐘管理平臺進行配置和管理，實
現遠程集中網路管理功能，建議瀏覽器為 IE6.0 及以上版本，
1. 登陸
在 IE 地址欄中輸入設備的 IP 地址（出廠設定為 192.168.0.1），進入
電力系統衛星同步時鐘管理平臺的登陸界面，如圖 2.6 所示，
圖 2.6 登陸界面
管理平臺提供管理員和普 通用戶兩種管理權限，前 面板用戶無權登
陸本平臺，同一時刻，本平臺僅允許一個用戶在線，
? 管 理 員 ： 可 瀏 覽 設 備 信 息 和 管 理 設 備 ， 用 戶 名 固 定 為
“administrator”，默認密碼：66666666；首次登陸后，請修改密
碼，
? 普通用戶：僅瀏覽設備資訊；
? 前面板用戶 ：僅通過 前面板瀏覽 設備資訊， 管理設備， 用戶名
固定為 “front_panel”；默認密碼：66666666，可進行修改，
擇項，用戶可以選擇需要顯示的資訊，具體資訊內容在中間顯示，
圖 2.7 設備資訊界面
用戶可以選擇設備資訊下 的設備狀態察看設備狀態 ，設備狀態中顯
示中國 UTC 時間資訊、當前時間源/當前時間源 1PPS 信號狀態、網路授
時狀態、周波、工頻鐘、安全資訊和設備告警資訊等，如圖 2.8 所示：
在 BD 時間源信源中顯示北斗接收模塊的作業狀態，如圖 2.9 所示：
圖 2.9 北斗時間源資訊
時間資訊：中國 UTC 時間；
1PPS 信號狀態：北斗接收模塊輸出的 1PPS 信號狀態；
作業狀態：北斗接收模塊作業狀態；
天線狀態：北斗接收天線作業狀態；
跟蹤衛星數：北斗接收模塊跟蹤北斗衛星的數量；
通道波束號：北斗接收模塊兩個通道使用的北斗衛星波束號；
通道功率/誤碼：北斗接 收模塊每個通道的信號功率 和誤碼，信
號功率取值范圍為“0”～“5”，誤碼取值范 圍為“0”～“32”，
正常接收時信號功率應不小于“2”，誤碼值為“0”，
北斗天線坐標：北斗天線口面坐標，參考坐標系為 BJ-54，
GPS 時間源資訊
在 GPS 時間源信源中顯示 GPS 接收模塊的作業狀態，如圖 2.10 所：
