一、企業群集應用概述

1.1群集的含義

Cluster、集群、群集
由多臺主機構成，但對外只表現為一個整體，只提供一個訪問入口(域名或IP地址)，相當于一臺大型計算機

1.2問題及解決方法

問題：
互聯網應用中，隨著站點對硬體性能，回應速度、服務穩定性、資料可靠性等要求越來越高，單臺服務器已經無法滿足負載均衡及高可用的要求
解決方法：
? 使用價格昂貴的小型機、大型機
? 使用多臺相對廉價的普通服務器構建服務群集
在企業中常用的一種群集技術–LVS（Linux virtual server,linux虛擬服務器）
注：通過整合多臺服務器，使用LVS來達到服務器的高可用和負載均衡，并以同一個IP地址對外提供相同的服務

1.3根據群集所針對的目標差異，可分為三種型別

負載均衡群集
高可用群集
高性能運算群集

1.3.1 負載均衡群集（Load Balance Cluster）

提高應用系統的回應能力，盡可能處理更多的訪問請求、減少延遲為目標，獲得高并發、高負載（LB）的整體性能
LB的負載分擔依賴于主節點的分流演算法，將來自客戶機的訪問請求分擔給多個服務器節點，從而緩解整個系統的負載壓力，例如 "反向代理 "

1.3.2 高可用群集（High Availability Cluster）

提高應用系統的可靠性、盡可能的減少中斷時間為目標，確保服務的連續性，達到高可用（HA）的容錯效果
HA的作業方式包括雙工和主從兩種模式，雙工即所有節點同時在線；主從則只有主節點在線，但當出現故障時從節點能自動切換為主節點，

例如 “故障切換” “雙機熱備” 等

1.3.3 .高性能運算群集（High Performance Computer Cluster）

以提高應用系統的CPU運算速度、擴展硬體資源和分析能力為目標，獲得相當于大型、超級計算機的高性能運算（HPC）能力
高性能依賴于“分布式運算”、“并行計算”，通過專用硬體和軟體將多個服務器的cpu、記憶體等資源整合在一起，實作只有大型、超級計算機才具備的計算能力，例如 “云計算” “網路計算”等

二、負載均衡群集架構

2.1負載均衡的結構

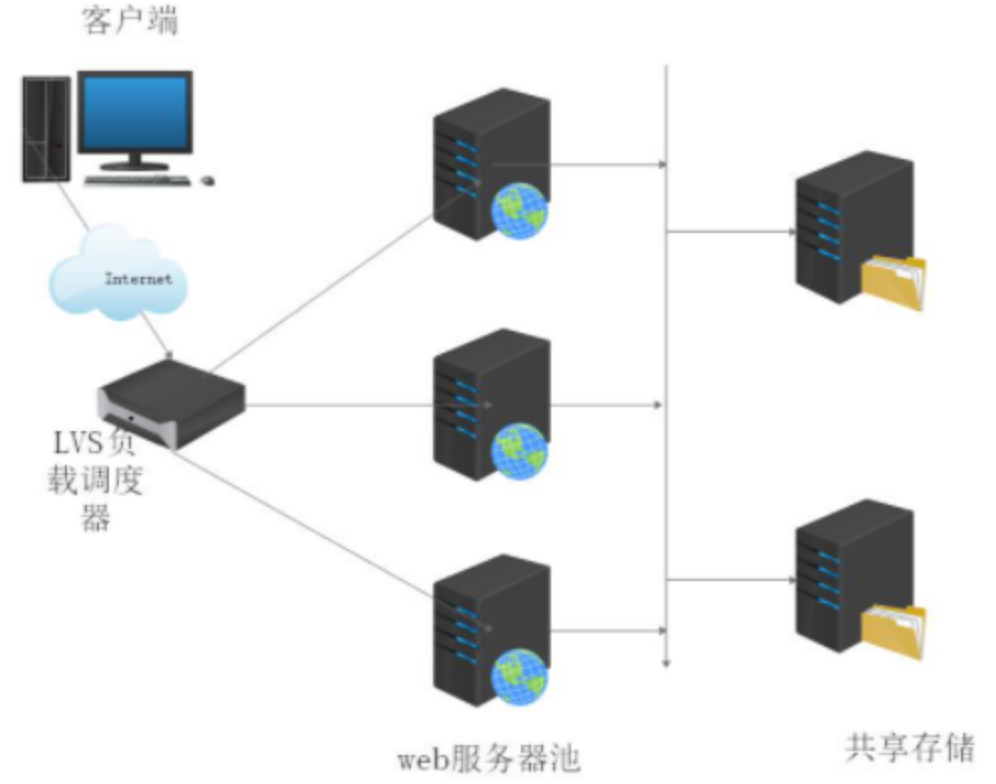

第一層，負載調度器（Load Balancer或Director）：訪問整個群集系統的唯一入口，對外使用所有服務器共有的vip地址，也稱為群集IP地址，通常會配置主、備兩臺調度器實作熱備份，當主調度器失效以后能夠平滑替換至備用調度器，確保高可用性
第二層，服務器池（Server Pool）：群集所提供的應用服務，由服務器池承擔，其中每個節點具有獨立的RIP地址（真實IP），只處理調度器分發過來的客戶機請求，當某個節點暫時失效時，負載調度器的容錯機制會將其隔離，等待錯誤排除以后再重新納入服務器池
第三層，共享存盤（Share Storage）：為服務器池中的所有節點提供穩定，一致的檔案存取服務，確保整個群集的統一性，共享存盤可以使用NAS設備，或者提供NFS共享服務的專用服務器

2.2負載均衡群集作業模式分析

負載均衡群集是目前企業用的最多的群集型別

群集的負載調度技術有三種作業模式

地址轉換
IP隧道
直接路由

2.2.1 NAT模式（地址轉換）

Network Address Translation,簡稱NAT模式
類似于防火墻的私有網路結構，負載調度器作為所有服務器節點的網關結構，負載調度器作為所有服務器節點的網關，即作為客戶機的訪問入口，也是各節點回應客戶機的訪問出口
服務器節點使用私有IP地址，與負載調度器位于同一個物理網路，安全性要優于其他兩種方式

原理：首先負載均衡器接收到客戶的請求資料包時，根據調度演算法決定將請求發送給哪個后端的真實服務器（RS），然后負載均衡器就把客戶端發送的請求資料包的目標IP地址及埠改成后端真實服務器的IP地址（RIP），真實服務器回應完請求后，查看默認路由，把回應后的資料包發送給負載均衡器，負載均衡器在接收到回應包后，把包的源地址改成虛擬地址（VIP）然后發送回給客戶端
優點：集群中的服務器可以使用任何支持TCP/IP的作業系統，只要負載均衡器有一個合法的IP地址
缺點：擴展性有限，當服務器節點增長過多時，由于所有的請求和應答都需要經過負載均衡器，因此負載均衡器將成為整個系統的瓶頸

2.2.2、TUN模式——IP隧道

IP Tunnel ，簡稱TUN模式
采用開放式的網路結構，負載調度器僅作為客戶機的訪問入口，各節點通過各自的lnternet連接直接回應客戶機，而不再經過負載調度器
服務器節點分散在互聯網中的不同位置，具有獨立的公網IP地址，通過專用IP隧道與負載調度器相互通信

原理：首先負載均衡器接收到客戶的請求資料包時，根據調度演算法決定將請求發送給哪個后端的真實服務器（RS），然后負載均衡器就把客戶端發送的請求報文封裝一層IP隧道（T-IP）轉發到真實服務器（RS），真實服務器回應完請求后，查看默認路由，把回應后的資料包直接發送給客戶端，不需要經過負載均衡器
優點：負載均衡器只負責將請求包分發給后端節點服務器，而RS將應答包直接發給用戶，所以，減少了負載均衡器的大量資料流動，負載均衡器不再是系統的瓶頸，也能處理很巨大的請求量
缺點：隧道模式的RS節點需要合法IP，這種方式需要所有的服務器支持“IP Tunneling”

2.2.3、 DR 模式——直接路由

Direct Routing ,簡稱DR模式
采用半開放式的網路結構，與TUN模式的結構類似，但各節點并不是分散在各地，而是與調度器位于同一個物理網路
負載調度器與各節點服務器通過本地網路連接，不需要建立專用的IP隧道

原理：首先負載均衡器接收到客戶的請求資料包時，根據調度演算法決定將請求發送給哪個后端的真實服務器（RS），然后負載均衡器就把客戶端發送的請求資料包的目標MAC地址改成后端真實服務器的MAC地址（R-MAC），真實服務器回應完請求后，查看默認路由，把回應后的資料包直接發送給客戶端，不需要經過負載均衡器
優點：負載均衡器只負責將請求包分發給后端節點服務器，而RS將應答包直接發給用戶，所以，減少了負載均衡器的大量資料流動，負載均衡器不再是系統的瓶頸，也能處理很巨大的請求量
缺點：需要負載均衡器與真實服務器RS都有一塊網卡連接到同一物理網段上，必須在同一個局域網環境

2.3關于LVS虛擬服務器

Linux Virtual Server 是針對 Linux 內核開發的一個負載均衡專案，LVS 實際上相當于基于 IP 地址的虛擬化應用，為基于 IP 地址和內容請求分發的負載均衡提出了一種高效的解決方法，
LVS 現在已成為 Linux 內核的一部分，默認編譯為 ip_vs 模塊，必要時能夠自動呼叫，在 CentOS 7 系統中，以下操作可以手動加載 ip_vs 模塊，并查看當前系統中 ip_vs 模塊的版本資訊，

modprobe ip_vs         #手動加載ip_vs模塊
cat /proc/net/ip_vs    #查看當前ip_vs模塊版本資訊

2.4LVS 的負載調度演算法

2.4.1 輪詢（Round Robin）

將收到的訪問請求按照順序輪流分配給群集中的各節點（真實服務器），均等地對待每一臺服務器，而不是服務器實際的連接數和系統負載

2.4.2 加權輪詢（Weighted Round Robin）

根據調度設定的權重值來分發請求，權重值高的節點優先獲得任務，分配的請求數越多，保證性能強的服務器承擔更多的訪問流量

2.4.3 最少連接（Least Connections）

根據真實服務器已建立的連接進行分配，將收到的訪問請求優先分配給連接數最少的節點

2.4.4 加權最少連接（Weighted Least Connections）

在服務器節點的性能差異較大時，可以為真實服務器自動調整權重，性能較高的節點承擔更大比例的活動連接負載

2.5使用 ipvsadm 管理工具

ipvsadm是在負載調度器上使用的LVS群集管理工具，通過呼叫ip_vs模塊來添加、洗掉服務器節點，以及查看群集的運行狀態，在CentOS7系統中，需要手動安裝ipvsadm.x86_64 0:1.27-7.el7 軟體包，
LVS 群集的管理作業主要包括創建虛擬服務器、添加服務器節點、查看群集節點狀態、洗掉服務器節點和保存負載分配策略，

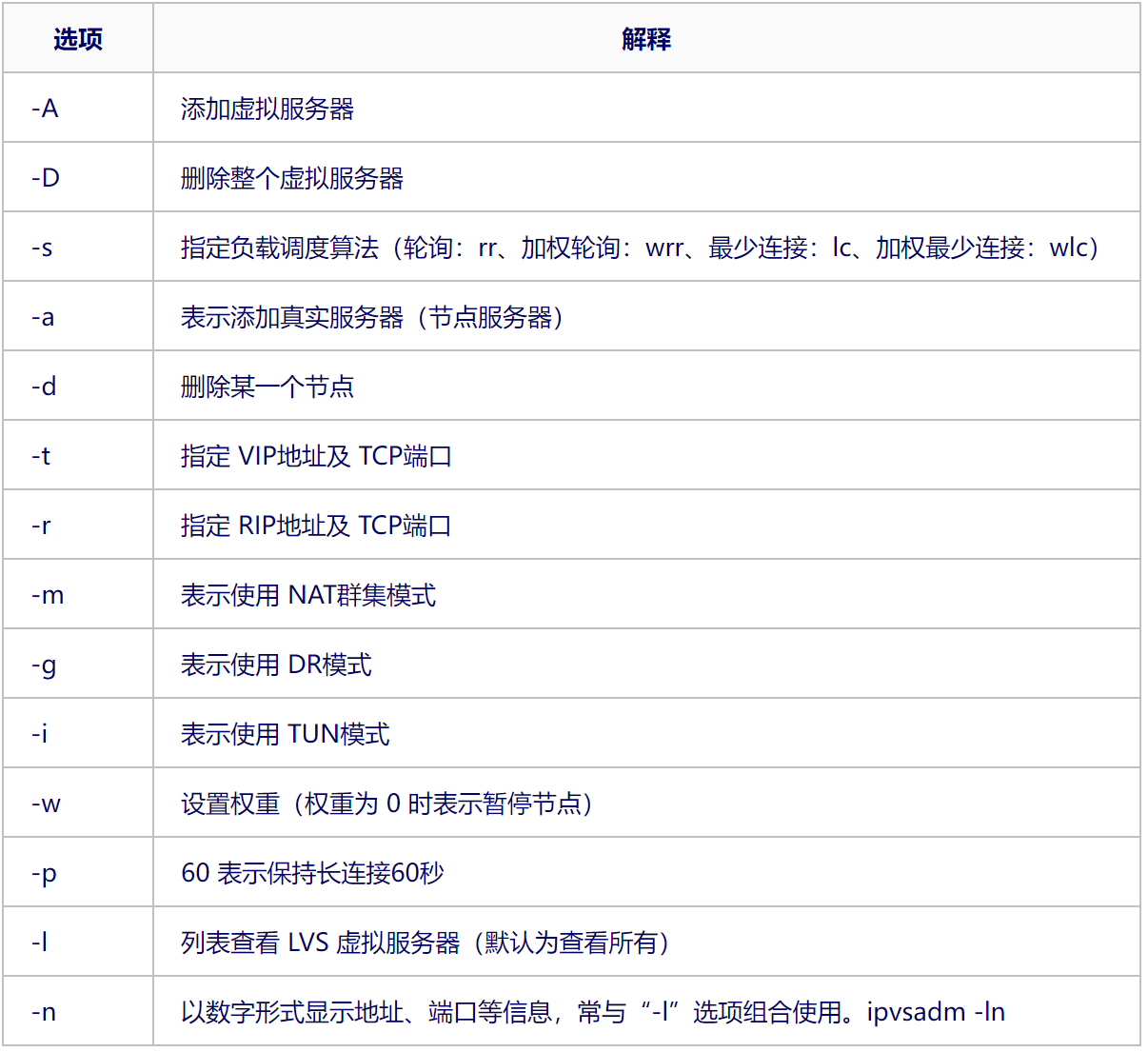

ipvsadm 工具選項說明：

常用術語解釋：
CIP：Client IP，表示的是客戶端 IP 地址，
VIP：Virtual IP，表示負載均衡對外提供訪問的 IP 地址，一般負載均衡 IP 都會通過 Virtual IP 實作高可用，
RIP：RealServer IP，表示負載均衡后端的真實服務器 IP 地址，
DIP：Director IP，表示負載均衡與后端服務器通信的 IP 地址，
CMAC：客戶端的 MAC 地址，準確的應該是 LVS 連接的路由器的 MAC 地址，
VMAC：負載均衡 LVS 的 VIP 對應的 MAC 地址，
DMAC：負載均衡 LVS 的 DIP 對應的 MAC 地址，
RMAC：后端真實服務器的 RIP 地址對應的 MAC 地址，

三、NAT模式 LVS負載均衡群集部署的操作步驟

實驗環境準備：
負載調度器：內網關 ens33：192.168.10.40，外網關 ens37：12.0.0.1
Web節點服務器1：192.168.10.20
Web節點服務器2：192.168.10.30
NFS服務器：192.168.10.10

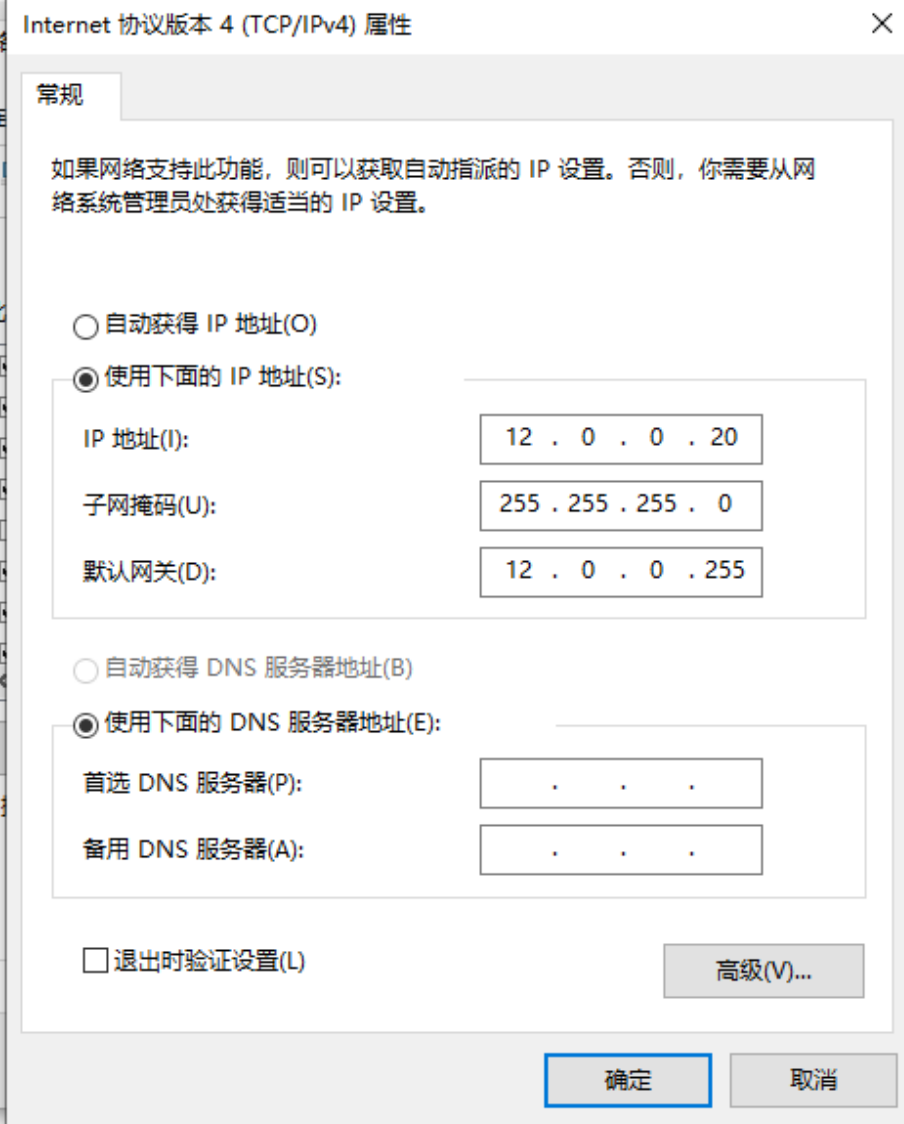

客戶端：12.0.0.10

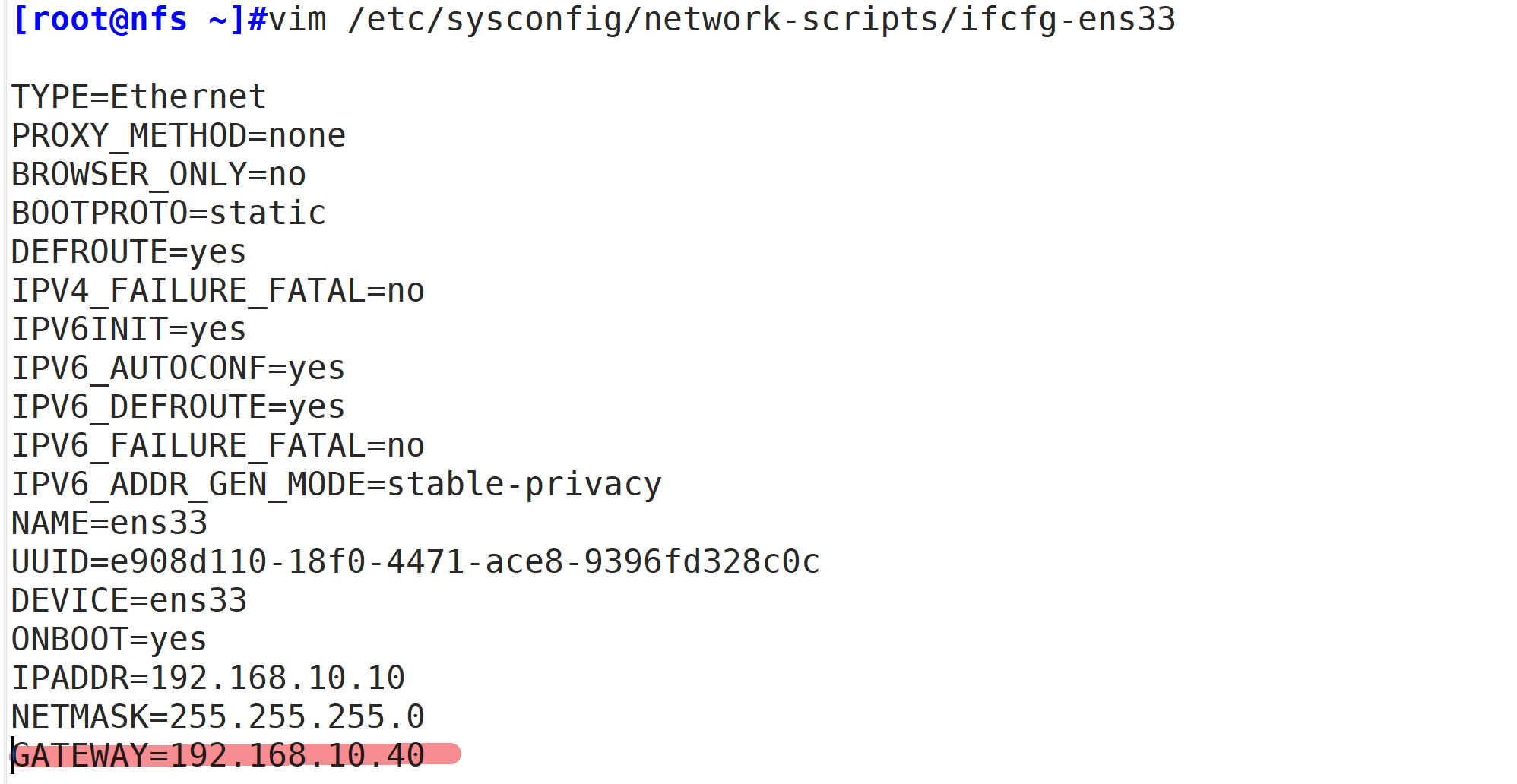

3.1部署共享存盤（NFS服務器：192.168.10.40）

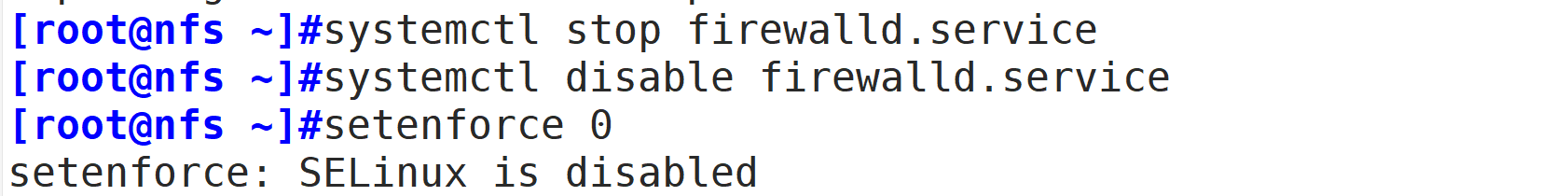

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

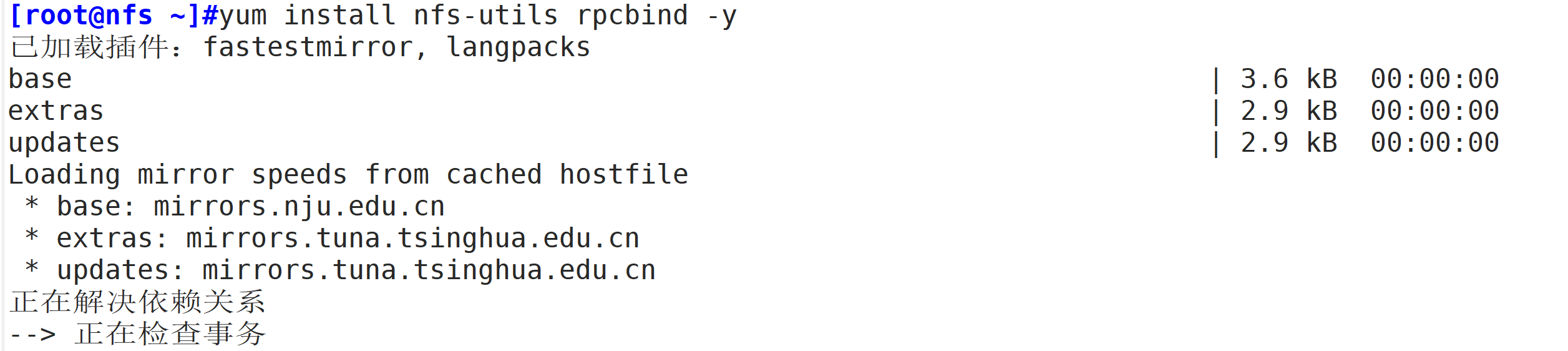

yum install nfs-utils rpcbind -y
systemctl start rpcbind.service
systemctl start nfs.service
systemctl enable rpcbind.service
systemctl enable nfs.service

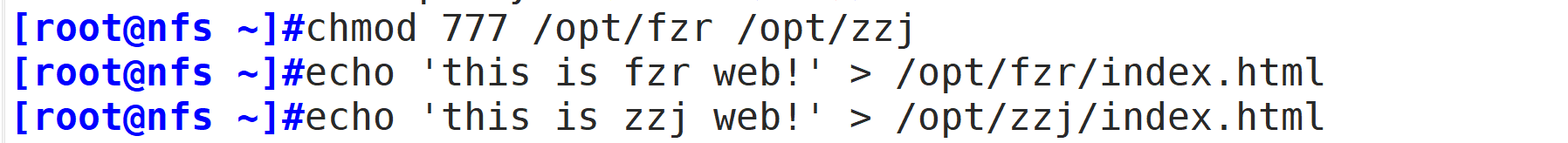

mkdir /opt/fzr /opt/zzj
chmod 777 /opt/fzr /opt/zzj
echo 'this is fzr web!' > /opt/fzr/index.html
echo 'this is zzj web!' > /opt/zzj/index.html

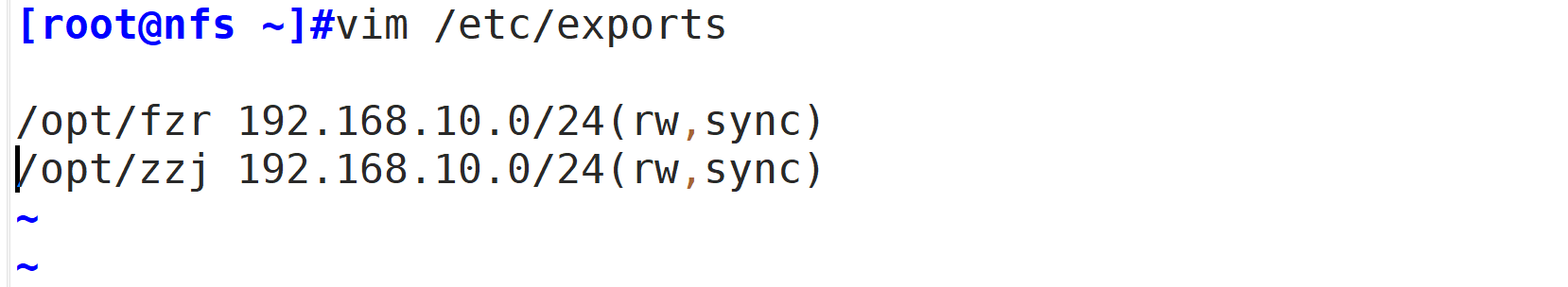

vim /etc/exports
/opt/fzr 192.168.10.0/24(rw,sync)
/opt/zzj 192.168.10.0/24(rw,sync)

--發布共享---

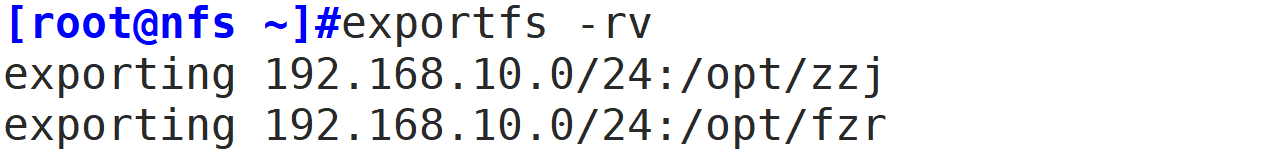

exportfs -rv

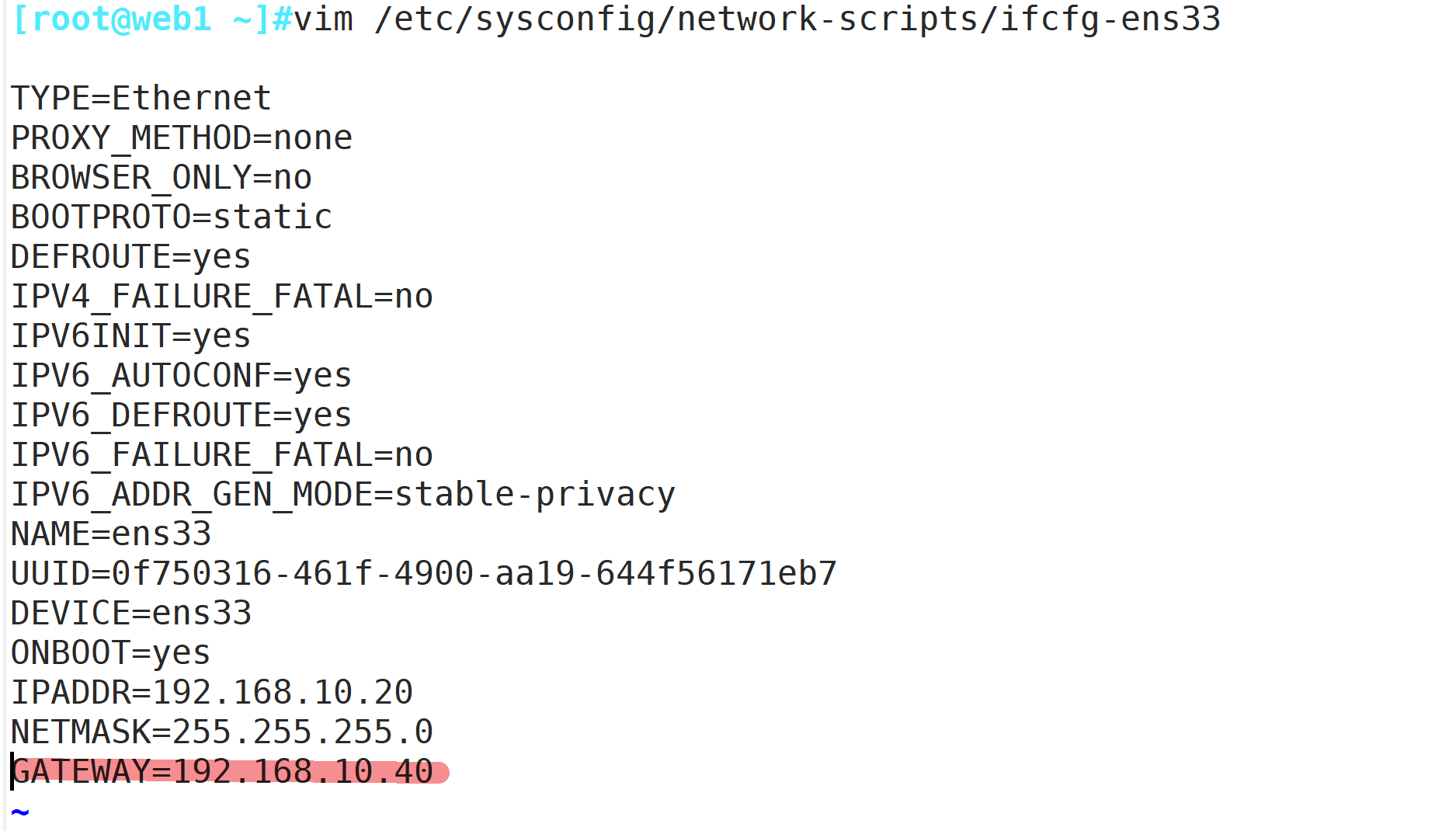

3.2配置節點服務器（192.168.10.20、192.168.10.30）

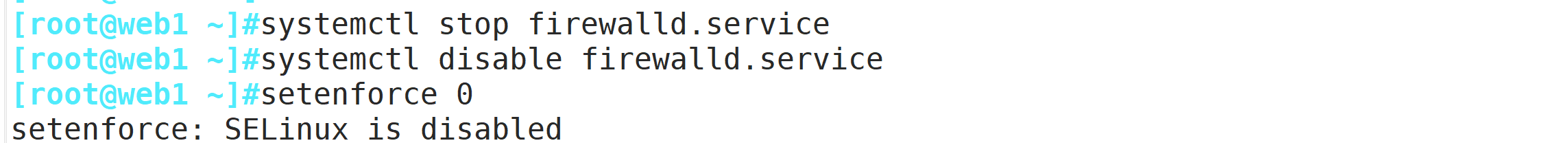

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

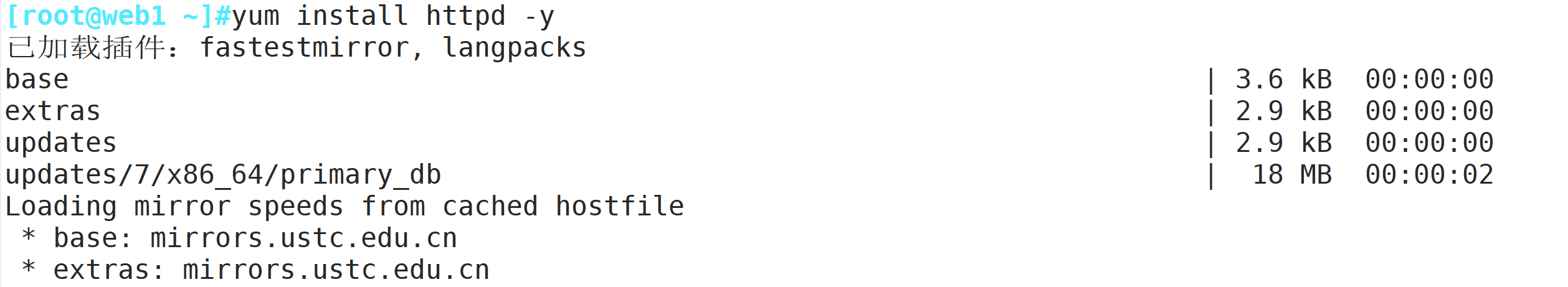

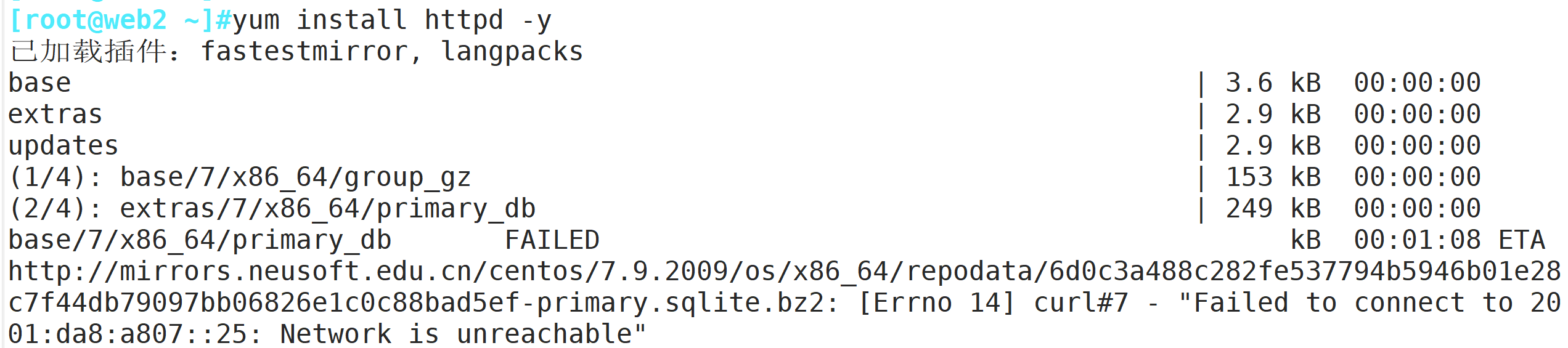

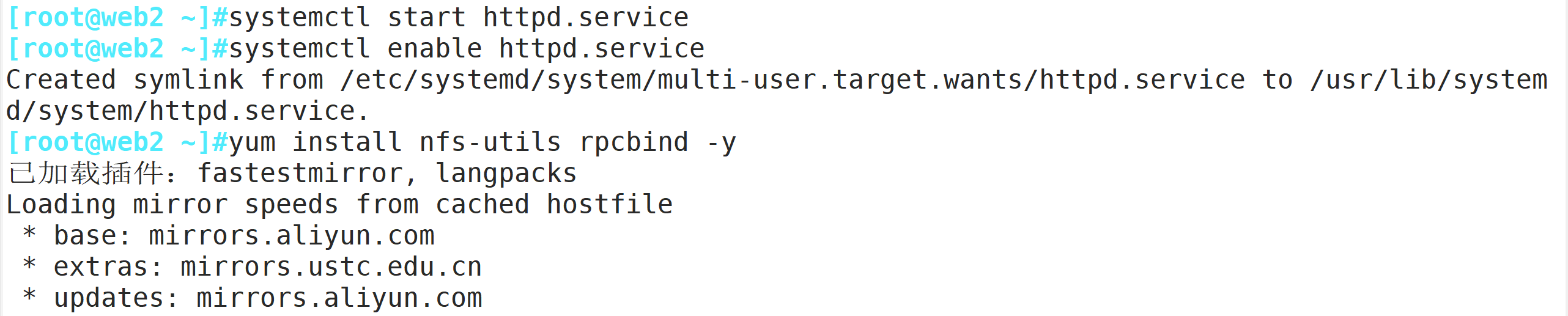

yum install httpd -y

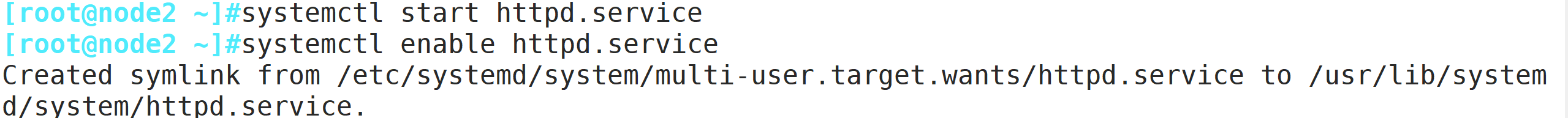

systemctl start httpd.service
systemctl enable httpd.service

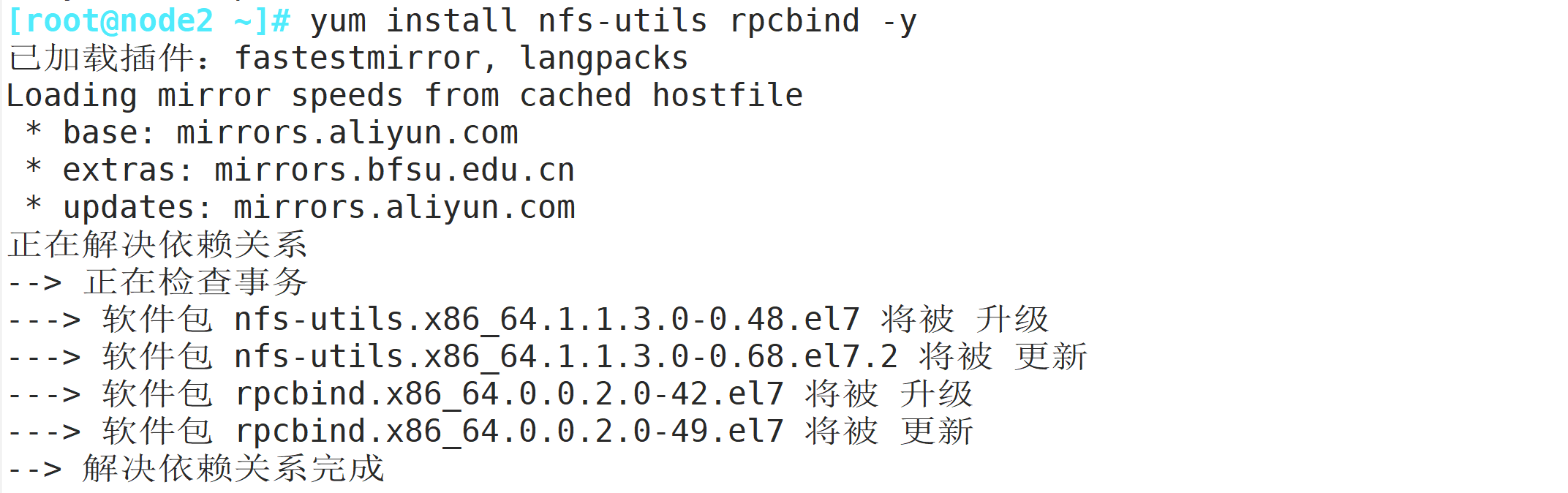

yum install nfs-utils rpcbind -y

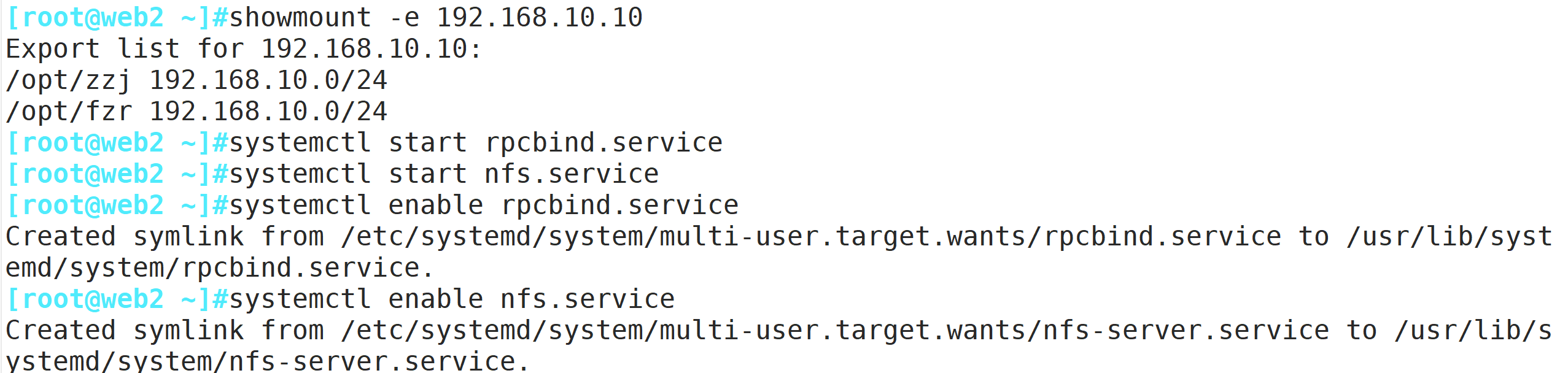

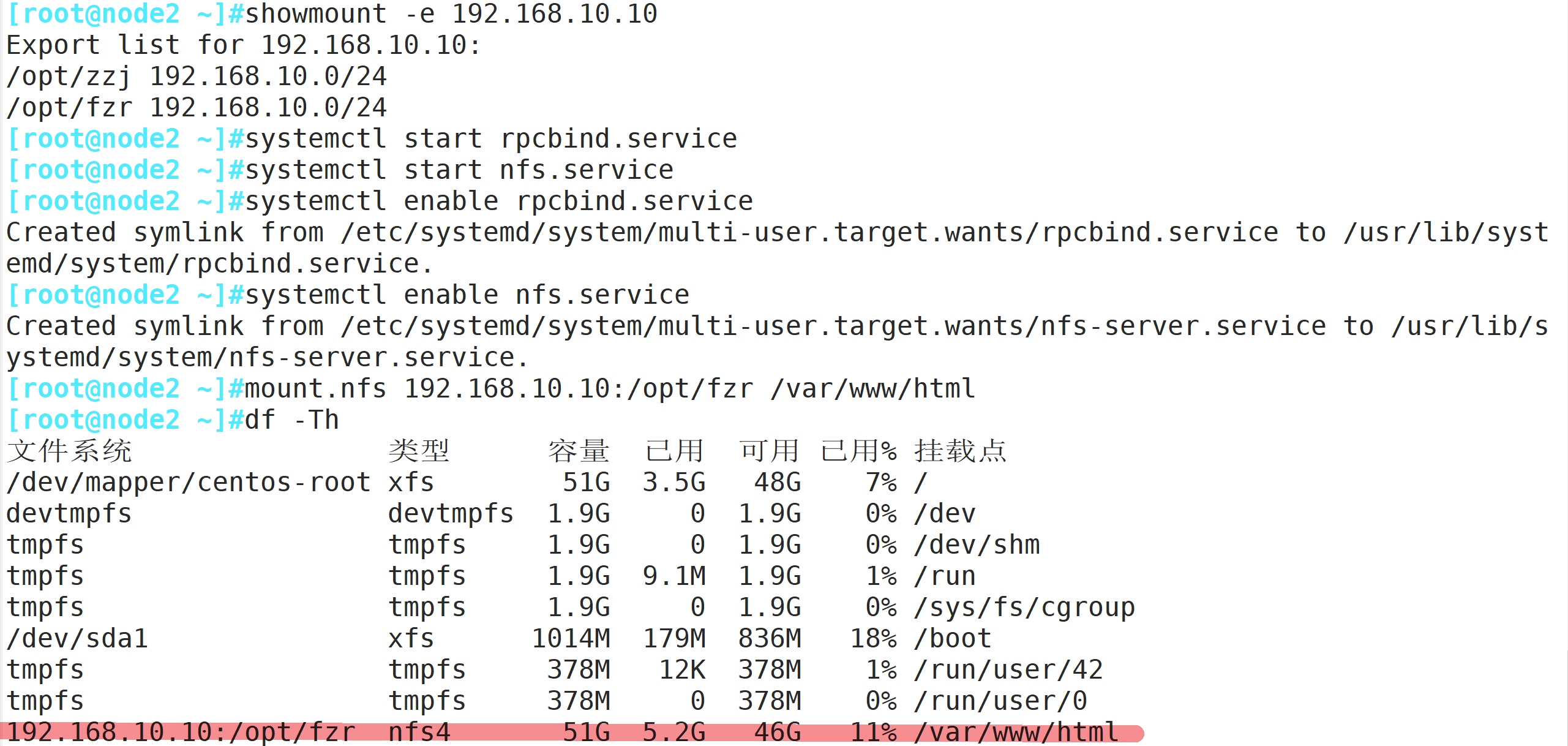

showmount -e 192.168.10.10


systemctl start rpcbind.service
systemctl start nfs.service
systemctl enable rpcbind.service
systemctl enable nfs.service

--192.168.10.20---
mount.nfs 192.168.10.10:/opt/fzr /var/www/html

另一臺節點服務器掛載如下：

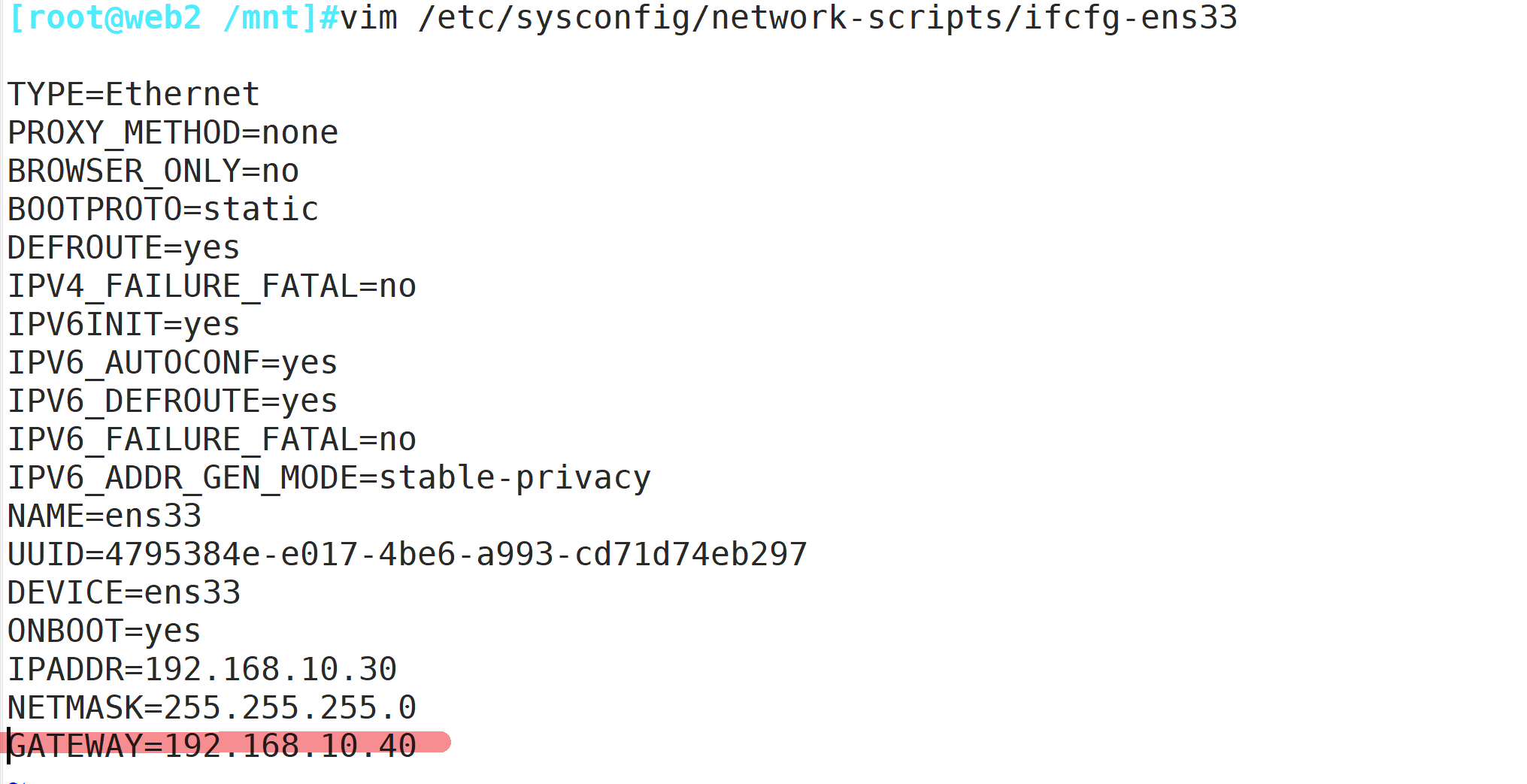

--192.168.10.30---

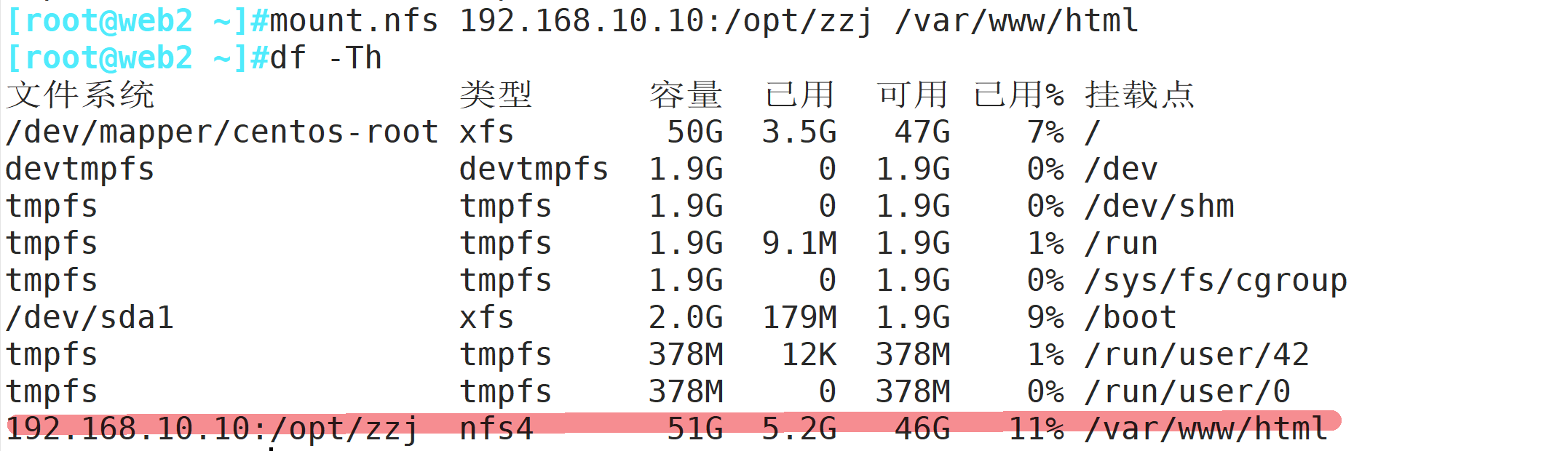

mount.nfs 192.168.10.10:/opt/zzj /var/www/html

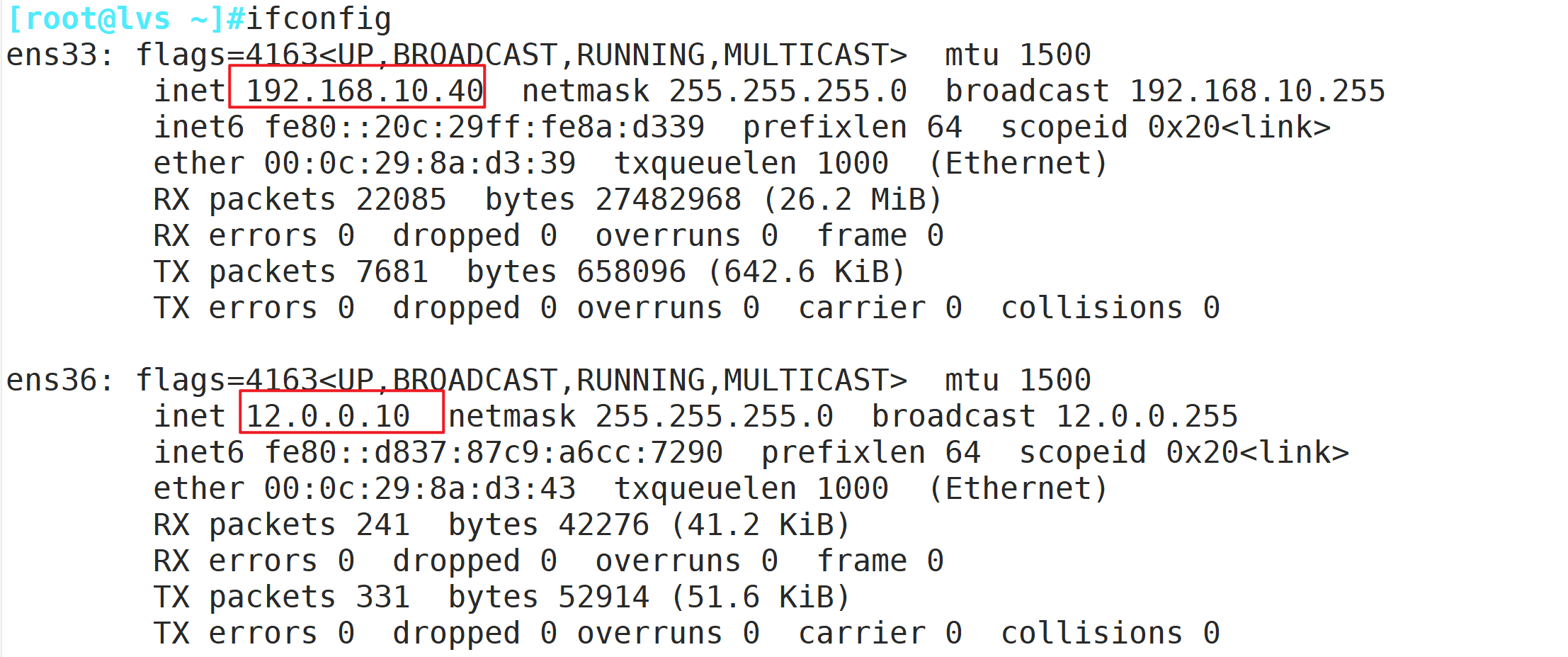

3.3配置負載調度器（內網關 ens33：192.168.10.10，外網關 ens37：12.0.0.1）

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

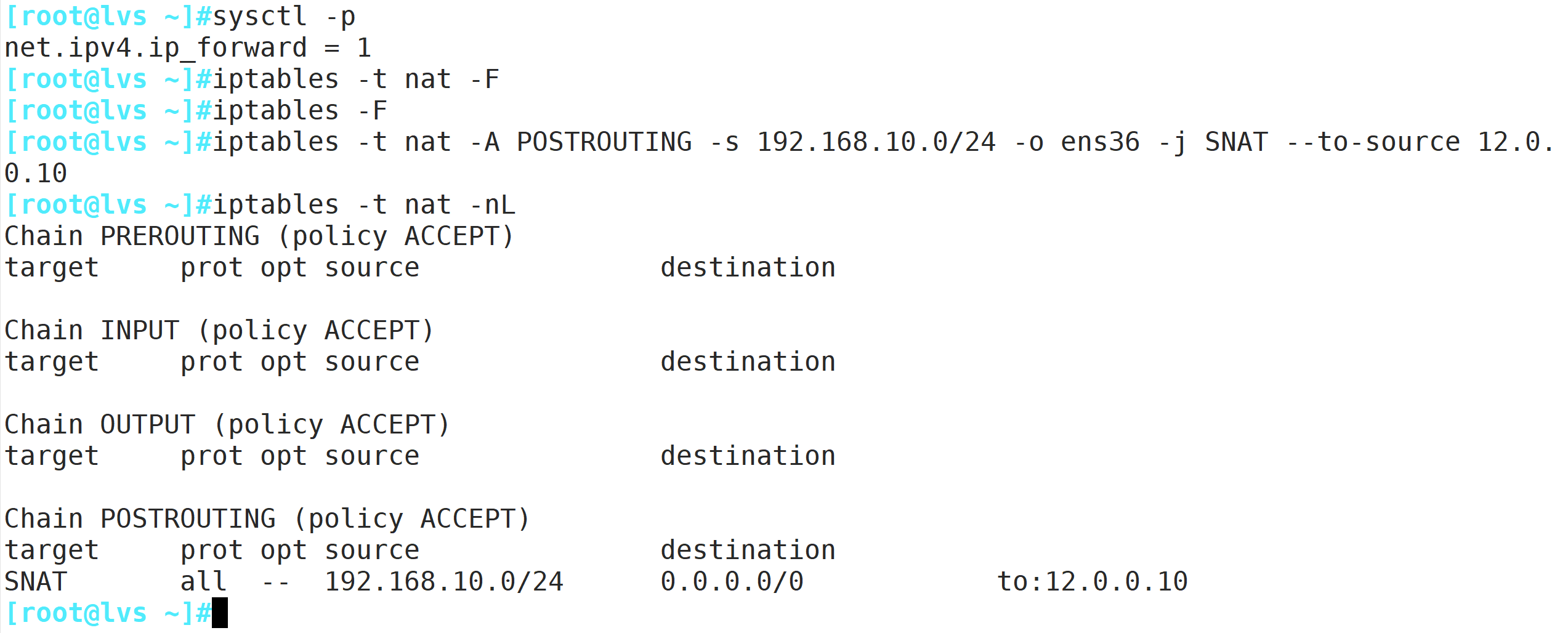

3.3.1 配置SNAT轉發規則

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1                 #添加ip路由轉發

或 echo '1' > /proc/sys/net/ipv4/ip_forward
sysctl -p

iptables -t nat -F
iptables -F
iptables -t nat -A POSTROUTING -s 192.168.10.0/24 -o ens36 -j SNAT --to-source 12.0.0.10

3.3.2 加載LVS內核模塊

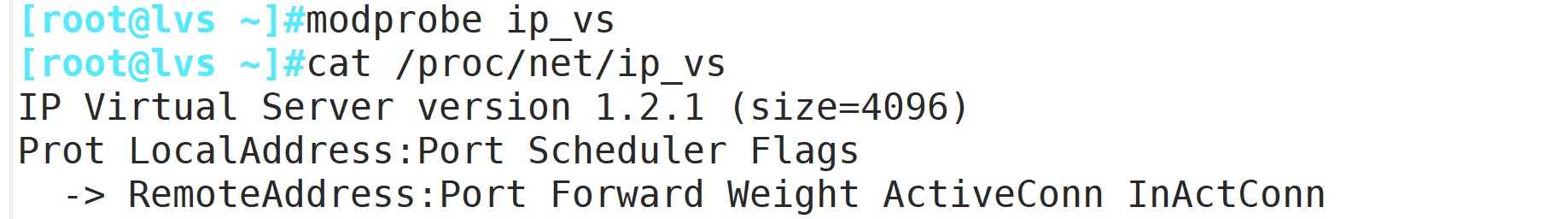

modprobe ip_vs                  #加載 ip_vs模塊
cat /proc/net/ip_vs             #查看 ip_vs版本資訊

##加載全部模塊
for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F
filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done

3.3.3 安裝ipvsadm 管理工具

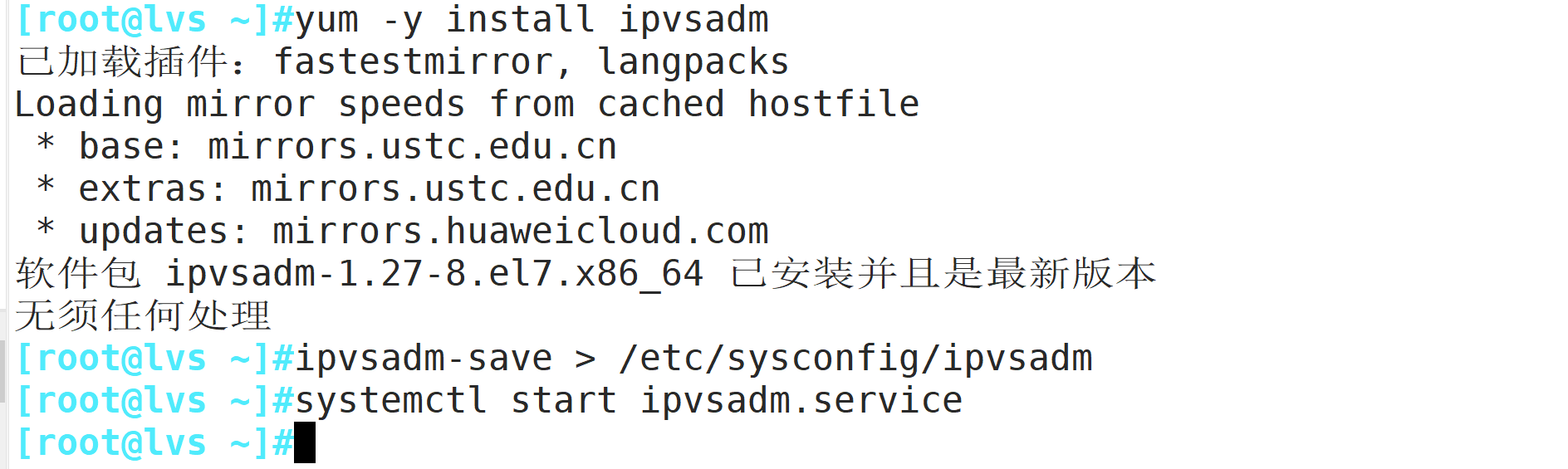

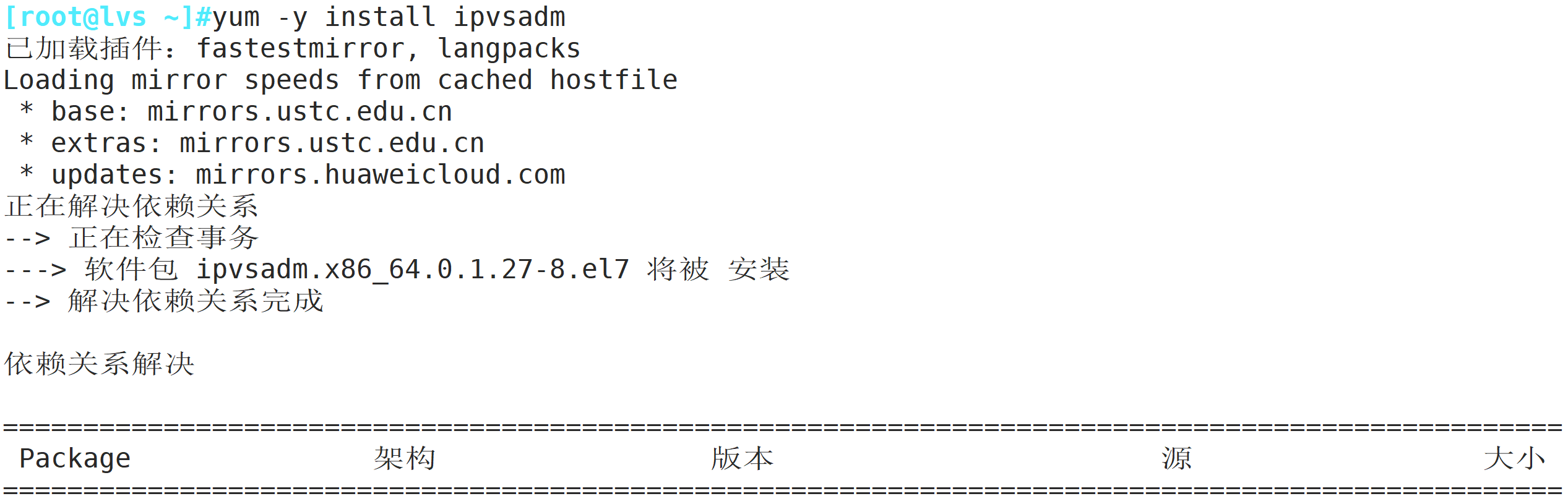

yum -y install ipvsadm

--啟動服務前須保存負載分配策略---

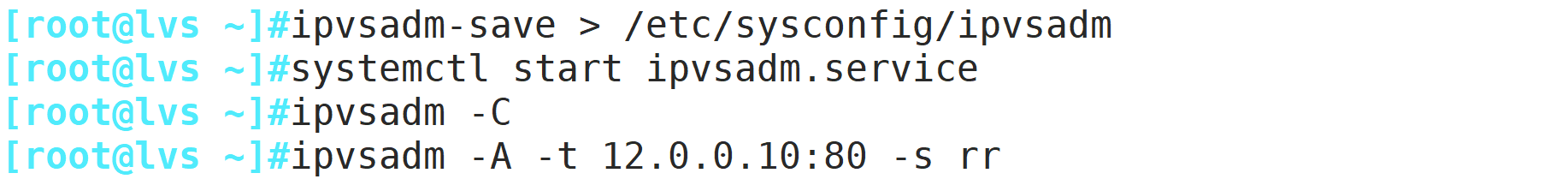

ipvsadm-save > /etc/sysconfig/ipvsadm
或者 ipvsadm --save > /etc/sysconfig/ipvsadm

systemctl start ipvsadm.service

3.3.4 配置負載分配策略（NAT模式只要在服務器上配置，節點服務器不需要特殊配置）

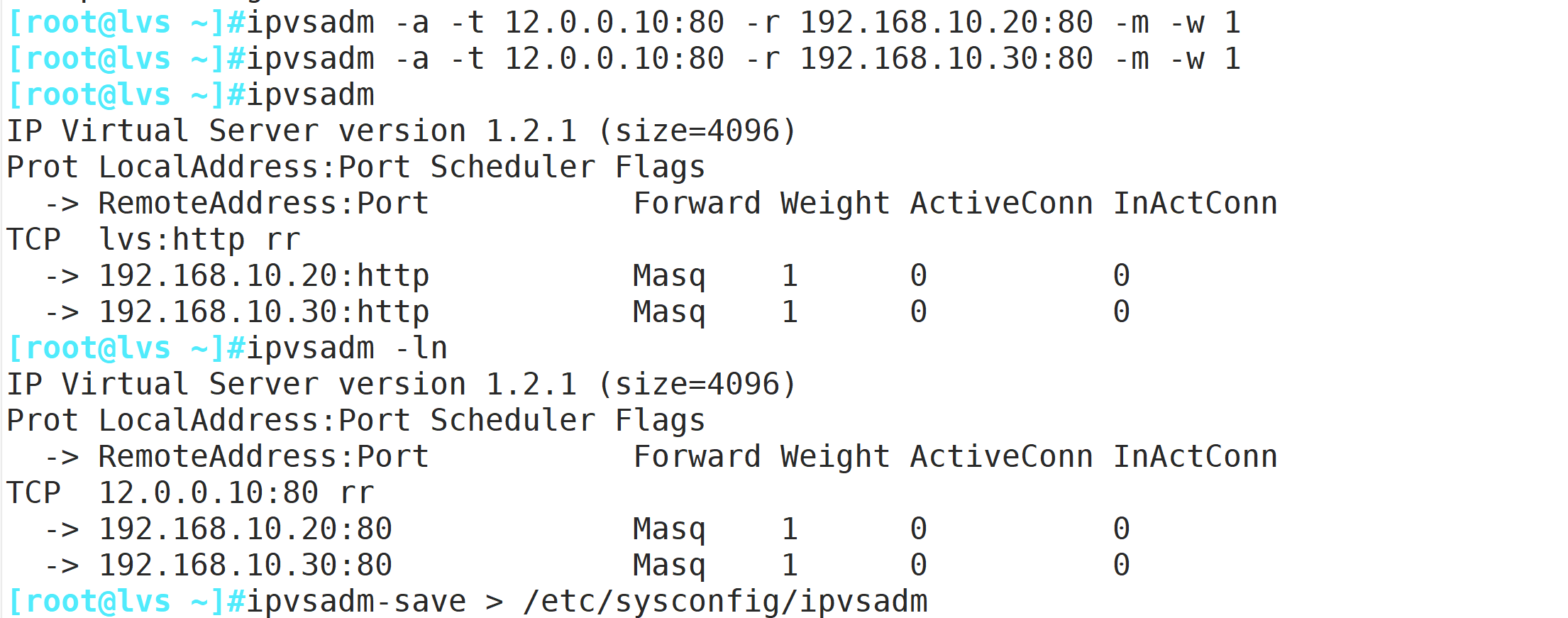

ipvsadm -C                  #清除原有策略
ipvsadm -A -t 12.0.0.10:80 -s rr
ipvsadm -a -t 12.0.0.10:80 -r 192.168.10.20:80 -m [-w 1]         #添加真實ip
ipvsadm -a -t 12.0.0.10:80 -r 192.168.10.30:80 -m [-w 1]         #添加真實ip
ipvsadm                     #啟用策略

ipvsadm -ln                 #查看節點狀態，Masq代表 NAT模式
ipvsadm-save > /etc/sysconfig/ipvsadm                        #保存策略


ipvsadm -d -t 12.0.0.1:80 -r 192.168.10.20:80 -m [-w 1]     #洗掉群集中某一節點服務器
ipvsadm -D -t 12.0.0.1:80                                   #洗掉整個虛擬服務器
systemctl stop ipvsadm                                      #停止服務（清除策略）
systemctl start ipvsadm                                     #啟動服務（重建規則）

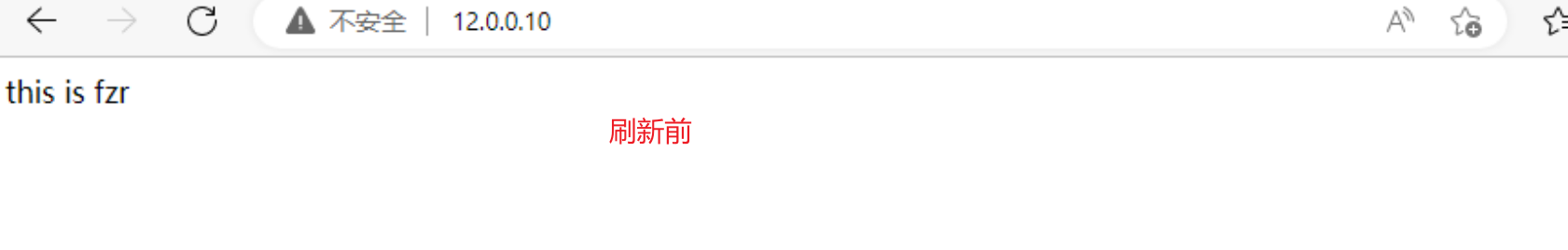

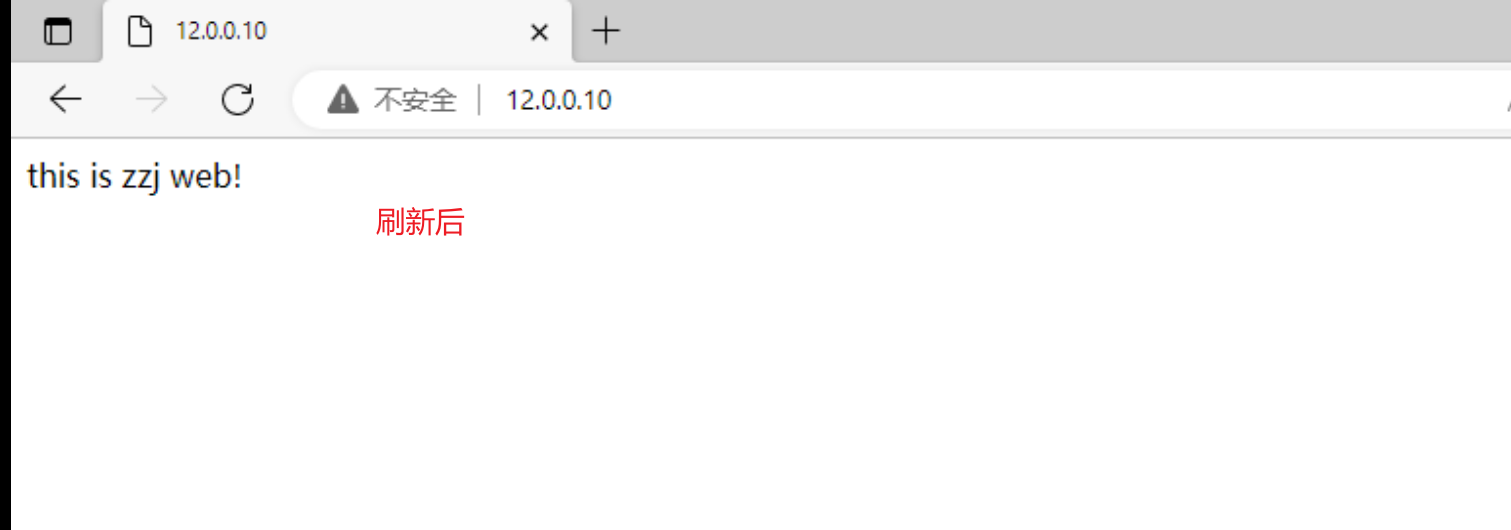

ipvsadm-restore < /etc/sysconfig/ipvsadm                 #恢復LVS 策略
